车间长型管材悬臂式存储货架结构

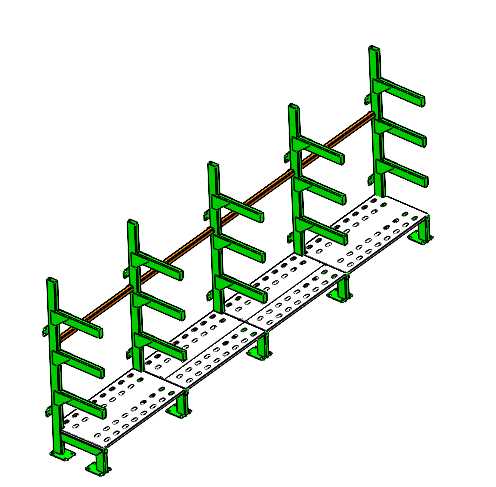

　　做车间仓储布局设计的时候，长尺寸物料的存放一直是容易被忽略的痛点，像6米甚至12米的铜排、铝型材、钢管、长条型加工件这类物料，如果直接堆放在地面，不仅占用大量平面空间，取料时还需要反复挪移上层物料，极易造成型材表面磕碰划伤，对于精度要求高的铜质导电件来说，表面损伤会直接影响后续电镀、装配的成品率。这套悬臂式存储结构就是针对这类长尺寸规整物料的存储需求设计的，整体采用单悬臂排布加底部承载平台的组合结构，区别于传统双面悬臂货架的布局，单侧伸出的悬臂更适合靠墙布置的车间场景，能最大化利用墙面与通道之间的狭窄空间，避免货架两侧留通道造成的空间浪费。从结构受力来看，每根立柱上的四层悬臂采用等距排布，单根悬臂采用变截面设计，

　　靠近立柱的根部截面尺寸更大，向末端逐步收窄，这种设计能在控制整体自重的前提下，提升悬臂根部的抗弯承载力，避免存放重型长料时悬臂出现下挠变形，悬臂末端做了上翘的挡边结构，能防止物料沿悬臂轴向滑落，尤其是存放表面光滑的铜材、抛光铝型材时，不需要额外加装捆绑固定件就能保证存储稳定性。底部的平台采用多孔面板设计，面板上的阵列圆孔一方面可以降低平台自重，减少整体结构的钢材用量，另一方面可以作为绑带固定点，当存放零散短料、或者需要临时堆放在平台上的工件时，可以穿过圆孔用绑带对物料进行限位，也可以配合快卸挡销在平台上加装分隔板，实现不同规格物料的分区存放。立柱与底部平台的连接采用法兰座加膨胀螺栓的固定方式，每个立柱底部设置独立的方形安装法兰，

　　法兰上预留四个螺栓安装孔，安装时直接在硬化地面上打膨胀螺栓固定即可，不需要做预埋基础，对于已经完成地面硬化的老车间改造来说，这种安装方式能大幅缩短施工周期，后期如果需要调整货架布局，只需要拆卸膨胀螺栓就能整体移位，不会对地面造成大面积破坏。相邻立柱之间通过顶部的纵向拉杆连接，拉杆采用圆管型材，两端通过连接板与立柱顶部锁紧，能将多组独立的立柱连接成一个整体框架，提升整体结构的抗侧倾能力，就算存取物料时叉车、行车的吊具意外碰撞到悬臂，整体框架也不会出现失稳倾覆的情况。在设计选型时需要注意安装边界的预留，货架整体的总长度可以根据存储物料的单根长度灵活调整立柱间距，常规6米长的物料建议设置五组立柱，立柱间距控制在1.5米左右，

　　既能保证长料放置时不会因为跨距过大出现中部下垂弯曲，也不会因为立柱过密造成材料浪费；货架的总高度可以根据车间的净空高度调整悬臂层数，常规四层悬臂的配置下，最下层悬臂距离地面预留300mm的空间，方便清扫地面杂物，也能避免地面潮气直接接触存放的金属物料，减少锈蚀风险；悬臂的伸出长度根据存放物料的单捆直径设计，常规配置下悬臂伸出长度为600mm，单根悬臂额定承载可以达到500kg，整组货架的总承载能满足中小型机加工车间的常规长材存储需求。实际使用场景中，这类货架除了存放金属型材，也可以用来存放长条型的木质板材、塑料管材、工程用长轴类工件，只需要根据存放物料的重量调整悬臂的板材厚度即可，当存放更重的锻件、圆钢时，可以将悬臂的根部加焊加强筋，提升局部承载能力。在三维建模过程中，所有的连接孔位都做了适配标准件的参数化设计，法兰安装孔匹配M16膨胀螺栓的安装尺寸，悬臂与立柱的连接孔匹配M12的高强度螺栓，后期出工程图时可以直接调用标准件库生成BOM表，不需要二次调整孔位尺寸，能大幅缩短从设计到加工落地的周期。另外底部平台的面板采用模块化分块设计，每块面板的长度与立柱间距匹配，加工时可以单独冲压制作，运输时可以叠放打包，减少运输体积，现场安装时只需要将面板搭在相邻立柱的底部支撑梁上，用螺栓锁紧即可，不需要现场焊接，安装难度低，普通的车间运维人员就能完成组装。
