高压法兰连接止回阀三维结构设计

　　这套止回阀结构主要面向中高压工业管路的单向通断工况，在石化输送管线、泵组出口管路、压力容器配套管路以及长距离流体输送系统中都有广泛应用，核心作用是依靠管路内介质自身的压力差实现阀瓣的自动启闭，当介质正向流动时，流体推力克服阀瓣自重与复位弹簧预紧力将阀瓣顶开，介质可顺畅通过阀腔；当管路内出现介质反向回流趋势时，回流介质的压力会直接作用在阀瓣密封面上，配合复位弹簧的压紧力将阀瓣紧密压合在阀座密封面上，彻底阻断介质反向流动，避免管路内介质倒流造成泵叶轮反转、上游容器液位失稳、管路压力冲击等故障，是流体输送系统里保障管路运行安全的核心配套部件。

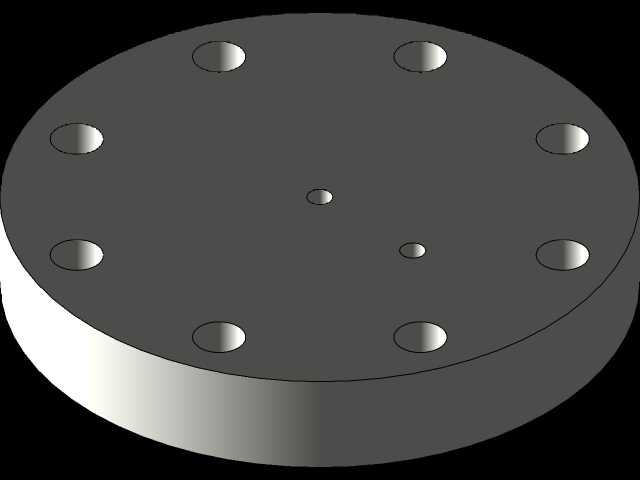

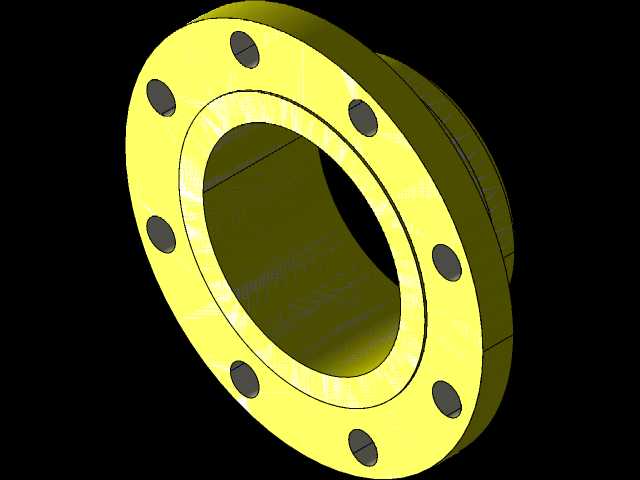

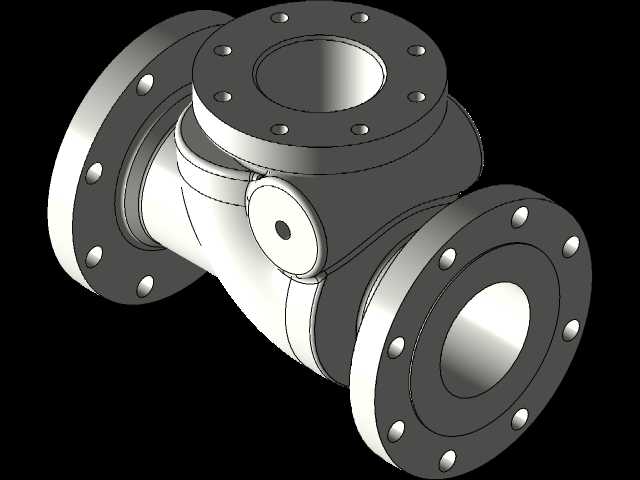

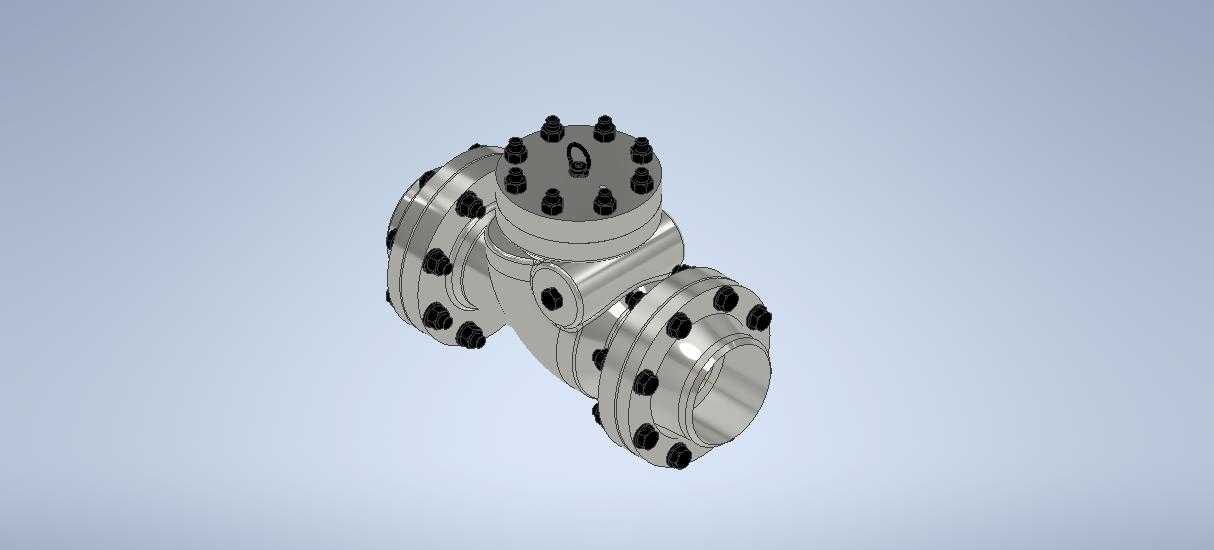

　　从整体结构布局来看，这款止回阀采用了三通式法兰连接构型，三个通路口全部采用带螺栓孔的凸面法兰作为连接接口，法兰端面上沿圆周均匀布置了多组高强度连接螺栓，安装时可直接与管路侧的配对法兰通过螺栓紧固，法兰密封面之间加装适配压力等级的金属缠绕垫片或者金属环垫，拧紧螺栓后即可实现接口处的静密封，这种法兰连接形式的优势在于承载能力强、密封可靠性高，后期管路检修拆解时也无需切割管路，拆装维护的便利性远高于焊接式连接结构，适配绝大多数中高压工业管路的安装规范。阀体主体采用锻钢或者铸钢一体式成型的腔体结构，阀腔内部流道做了平滑过渡的圆弧处理，尽可能减少介质流经阀腔时的流阻损失，避免流道内出现直角突变造成介质湍流、局部冲蚀磨损的问题，阀腔顶部设置了独立的阀盖组件，阀盖同样通过周向布置的多组螺栓与阀体上端面紧固连接，阀盖与阀体的结合面之间加装密封垫片，既可以保证阀腔内部的压力不会从结合面处泄漏，也方便后期拆开阀盖对内部的阀瓣、阀座、复位弹簧等易损件进行检修更换。

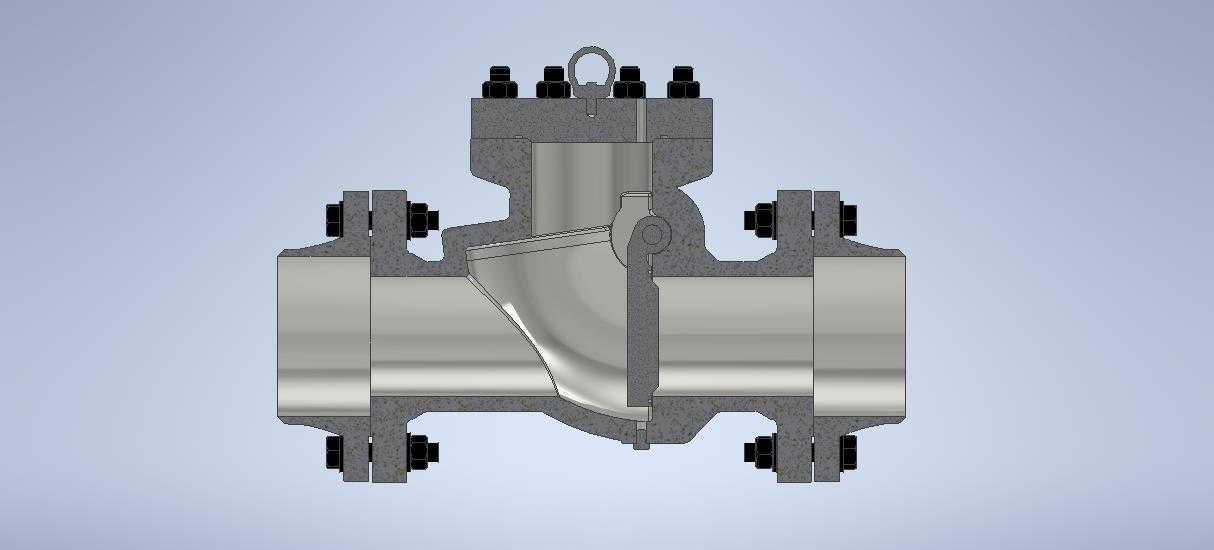

　　在内部核心部件的设计逻辑上，阀瓣采用了升降式启闭结构，阀瓣的导向段与阀体内的导向套做小间隙配合，保证阀瓣在启闭往复运动的过程中始终沿流道轴线方向动作，不会出现偏斜、卡滞的问题，阀瓣密封面堆焊硬质合金材料，表面经过精密研磨处理，和阀座密封面贴合时可以实现线密封或者面密封，即使介质中含有少量固体颗粒杂质，也能保证密封面的贴合紧密性，降低内泄漏量。复位弹簧采用圆柱螺旋压缩弹簧，弹簧的刚度参数经过匹配计算，既可以保证正向介质流速达到额定值时阀瓣能够完全开启，不会出现阀瓣颤振、撞击阀座的问题，也能在介质正向流动停止、回流刚出现的瞬间快速推动阀瓣闭合，缩短关闭行程时间，降低水锤冲击对管路的影响。

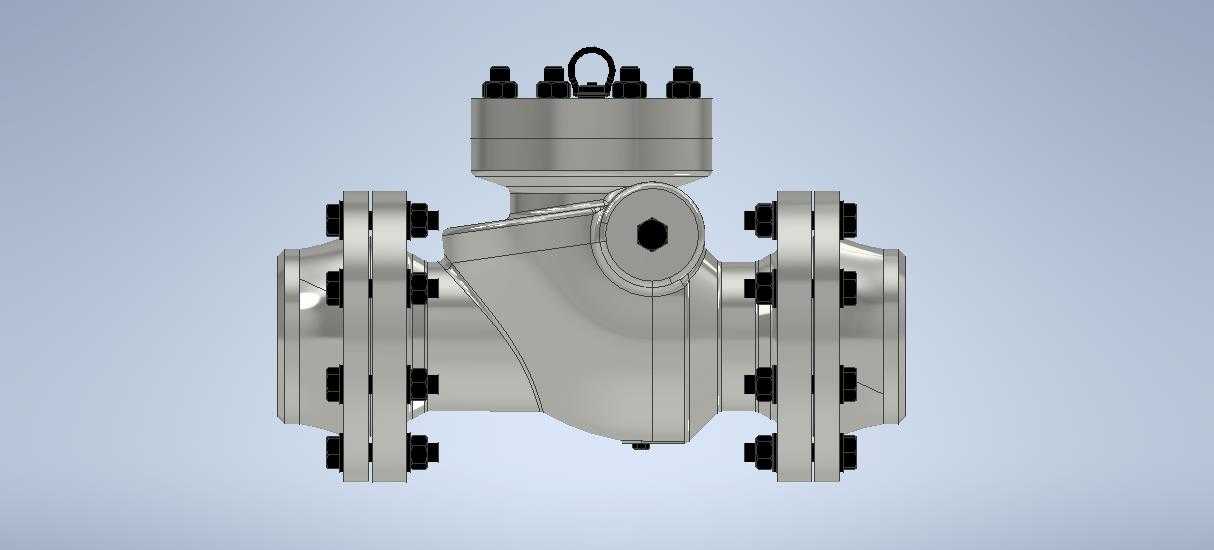

　　从安装边界与外形尺寸的适配角度来看，三个法兰接口的端面间距、法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径都严格遵循对应压力等级的管路法兰标准，选型对接时只需要匹配管路的公称通径与公称压力参数，就可以直接和现有管路的法兰接口配对，不需要额外制作过渡连接接头。阀体侧向的两个法兰接口保持同轴布置，顶部的法兰接口垂直于两通路口的轴线，整体安装时可以根据管路走向选择水平安装或者垂直安装，当布置在水平管段上时，阀瓣的运动轴线保持竖直方向，依靠阀瓣自重可以辅助密封，进一步提升关闭后的密封可靠性；如果布置在垂直上升的管段上，介质从下往上流动时，阀瓣的自重方向与介质流动方向相反，弹簧的预紧力可以抵消部分阀瓣自重，保证阀瓣开启动作顺畅。建模过程中所有零部件的配合尺寸都按照实际加工公差进行了预留，法兰螺栓的装配位置、阀盖螺栓的拧紧空间都做了干涉检查，保证实际装配时螺栓可以顺利穿入、拧紧工具拥有足够的操作空间，阀腔内部的运动部件在全行程启闭过程中不会和腔体内壁发生碰撞干涉，整套结构完全符合工业止回阀的实际设计与装配逻辑，可以直接用于管路系统的布局校核、结构演示以及后续的工程图导出加工。
