法兰连接式角通止回阀结构设计

　　在工业流体输送管路系统中，止回阀是保障介质单向流动、避免逆流引发设备故障与工艺紊乱的核心管路元件，这款角通法兰式止回阀的结构设计，主要适配管路走向存在90度转向、同时需要单向通断控制的安装场景，常见于给排水管网、化工介质输送管线、暖通循环水系统、泵组出口配套等工况，用来在泵组停机、管路压力波动时自动截断反向介质流，避免介质倒流冲击叶轮、冲蚀密封面，或是引发上游工艺介质混杂的问题。从结构设计逻辑来看，这款止回阀采用角式通流布局，介质从侧部法兰接口进入阀腔，转向90度后从顶部法兰接口流出，相比直通式止回阀，这种结构可以直接适配垂直与水平管路的转角衔接，不需要额外配置90度弯头来改变管路走向，既减少了管路安装的焊缝数量与密封泄漏点，

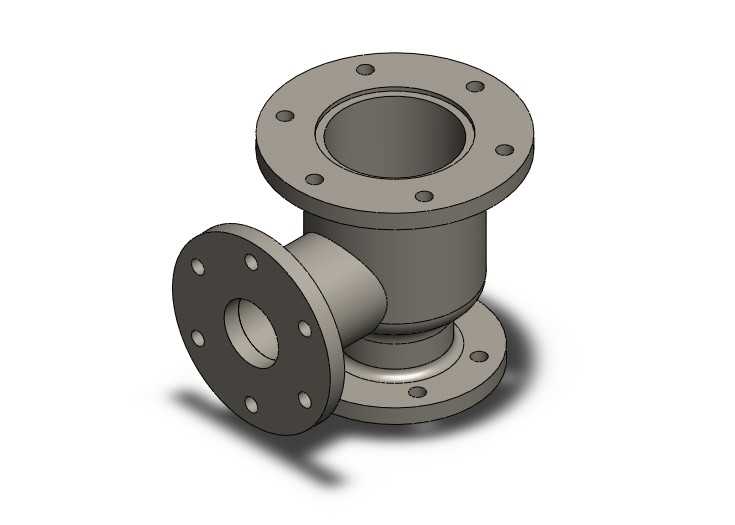

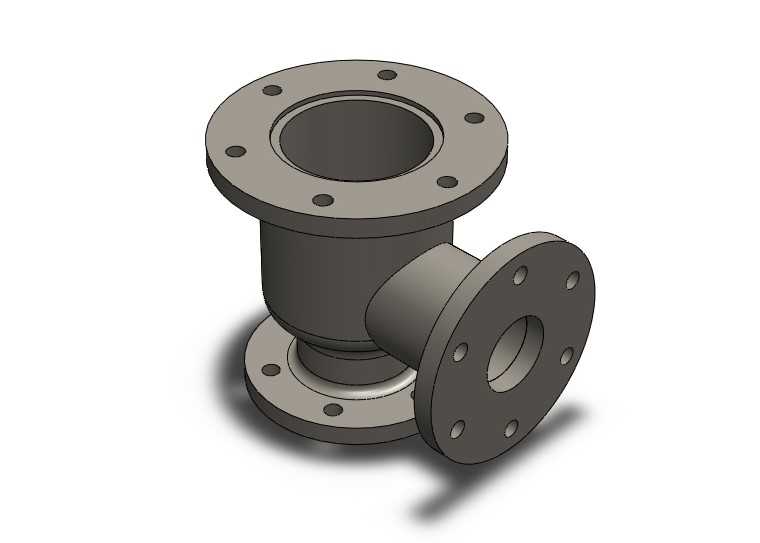

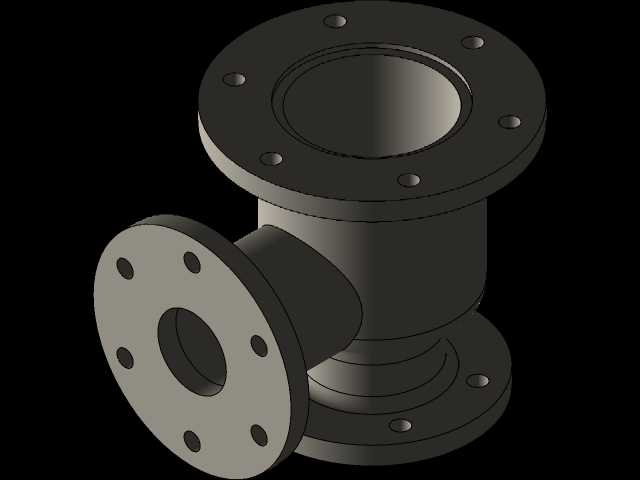

　　也能压缩管路排布的整体占用空间，在空间紧凑的设备间、集成化泵组撬装场景下优势十分明显。阀体整体采用铸造结构成型，三个连接端均设置标准凸面法兰，法兰端面均匀分布螺栓通孔，安装时可通过配套螺栓螺母与对应管路法兰紧固，法兰密封面可适配非金属垫片或金属缠绕垫片，满足不同压力等级、不同介质工况的密封要求；阀腔内部的流道做了圆弧过渡处理，没有直角突变结构，能大幅降低介质流经阀腔时的局部阻力损失，减少湍流引发的振动与噪音，同时也能避免介质中的固体杂质在流道拐角处沉积卡阻阀瓣动作。这款止回阀的阀瓣采用升降式结构设计，阀瓣导向结构与阀腔同轴布置，介质正向流动时，流体压力推动阀瓣沿导向轴向上抬升，阀口开启，介质顺利通过；当介质出现反向流动趋势时，

　　阀瓣在自身重力与反向介质压力的共同作用下快速下落，贴合阀座密封面实现截断，这种结构的密封可靠性较好，阀瓣行程短，启闭动作响应快，适合中低压工况下的清洁介质输送场景。从安装边界来看，三个法兰端的连接尺寸符合对应公称通径的管路法兰标准，安装时需要预留足够的螺栓拆装空间，侧部法兰与垂直管路对接、顶部法兰与水平管路对接时，要保证阀腔的垂直导向方向与重力方向一致，确保阀瓣能够依靠自重顺利回落密封，避免出现卡涩、密封不严的问题；同时阀体外部没有突出的操作部件，整体外轮廓规整，安装时不需要额外预留操作手柄的活动空间，适合密集排布的管路群安装。在实际选型配套时，这款结构的止回阀要匹配管路的公称通径与压力等级，根据输送介质的腐蚀性选择对应的阀体材质，

　　常规给排水场景可采用铸铁材质，化工腐蚀介质场景可采用铸钢或不锈钢材质，密封面可根据介质温度与磨蚀性选择橡胶密封、铜合金密封或硬质合金密封，适配不同的工况需求。设计建模过程中，重点对法兰螺栓孔的位置度、阀腔与阀瓣的配合间隙、流道过渡圆角做了参数化处理，既保证各部件的装配干涉量控制在合理公差范围内，也能通过参数调整快速适配不同通径规格的系列化设计需求，阀体外壁的厚度根据公称压力做了等强度校核，在保证耐压强度的前提下尽可能减少壁厚，降低阀体整体重量与材料成本。
