立式三出水口水冷制冷饮水设备结构设计

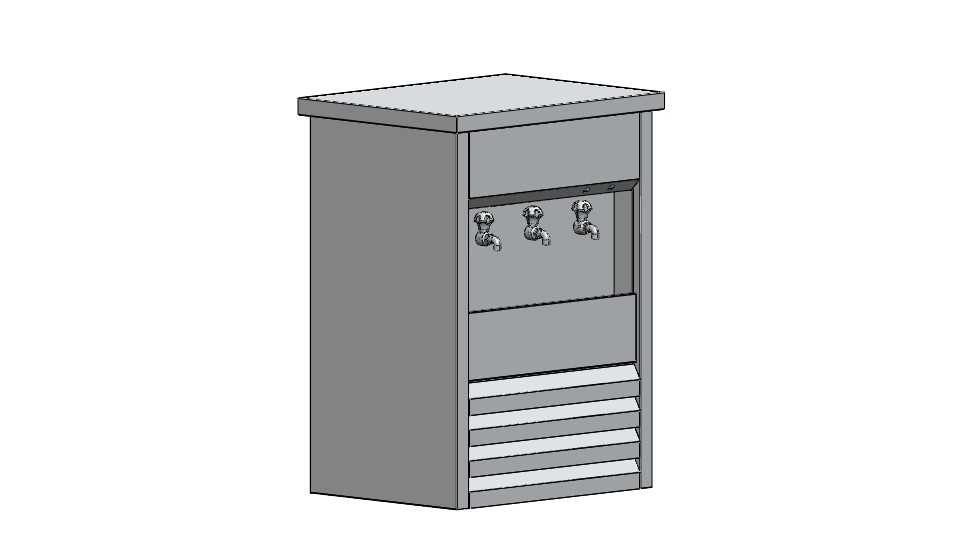

　　这款立式水冷制冷饮水设备的三维结构设计，首先要考虑的是商用公共场景的安装适配性，整体采用立式窄体柜体结构，占地宽度控制在600mm以内，深度不超550mm，整体高度约1450mm，刚好适配工厂车间、办公区茶水间、学校公共饮水点的靠墙安装需求，底部预留100mm的抬高支撑边，避免日常地面清洁的积水浸泡柜体底部钣金，安装时不需要额外做地面预埋件，只需要预留对应进水接口与接地三孔电源点位即可，柜体背部预留150mm的散热与管线接驳空间，不需要额外留大面积检修通道，日常维护只需要打开前侧面板就能完成内部组件检修。设备核心的制冷功能依托水冷式制冷剂金属片换热结构实现，相比传统风冷制冷的饮水设备，水冷换热的制冷效率更高，连续出水时水温波动更小，

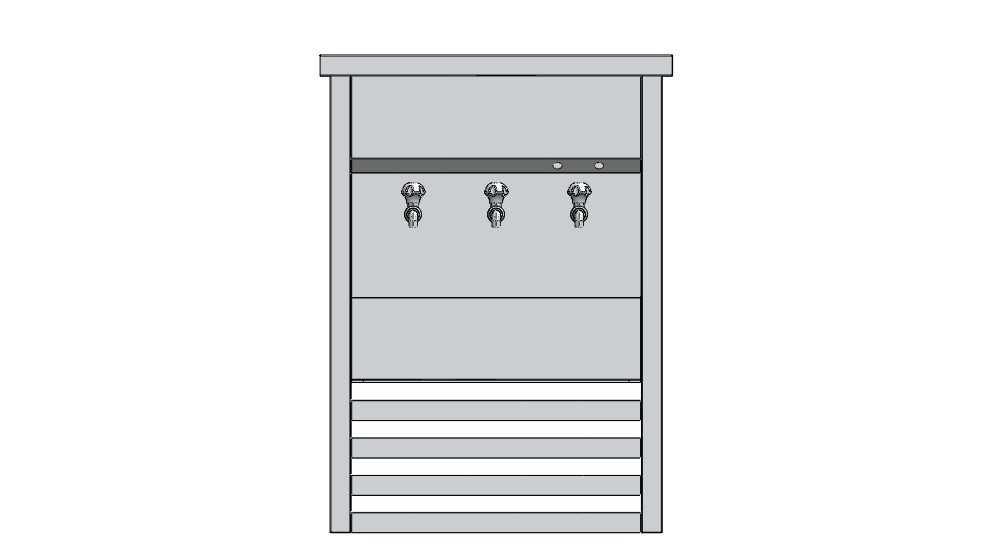

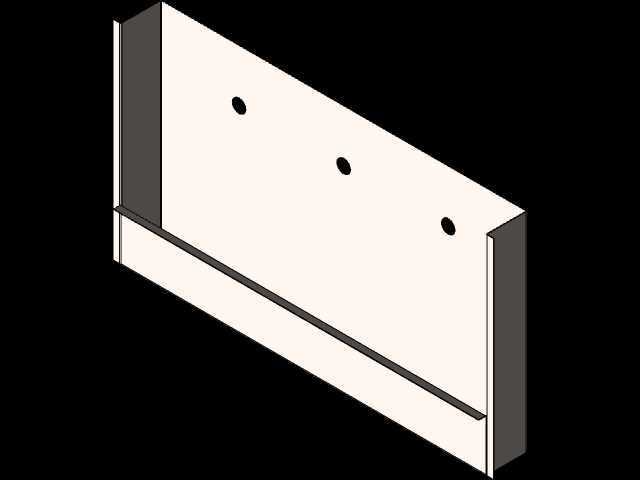

　　不会出现短时间大量接水后水温快速回升的问题，三个出水阀横向等距布置在柜体中部的操作区，操作高度设置在1100mm，符合成年人站立操作的舒适抬手高度，不同出水阀可分别设置常温、冷水、温水档位，满足不同的饮水需求，出水阀采用快开式阀芯结构，按压即可出水，松开自动断水，避免长流水浪费。柜体的结构设计采用分体式钣金拼接思路，顶部的顶盖采用折边咬合结构，不需要额外打密封胶就能实现顶部防泼溅，日常清洁时可以直接用湿抹布擦拭顶面，不用担心水渗入柜体内部；中部操作区做了内凹式设计，出水时溅出的水会顺着内凹的接水盘流入下方的集水盒，不会顺着柜体流到地面；下部的散热区采用横向百叶格栅结构，格栅的倾斜角度设置为15度向下，

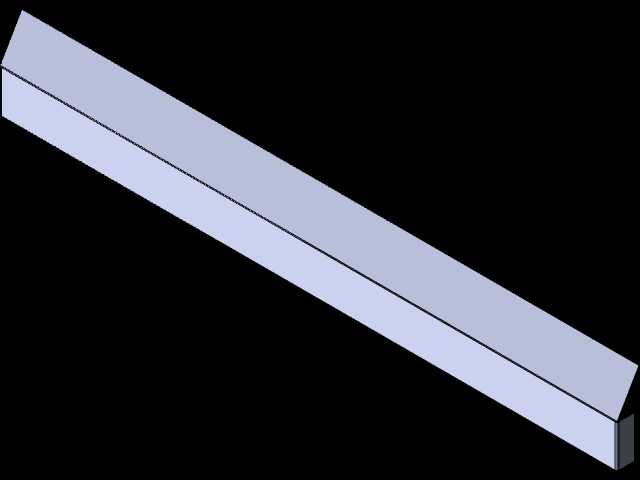

　　既可以保证内部制冷组件的散热通风量，又能避免灰尘、飞溅的水滴直接进入柜体内部，格栅条采用1.2mm厚的冷轧钢板冲压成型，抗磕碰能力强，日常搬运或者使用中被硬物碰撞也不容易出现变形。内部的结构布局做了明确的功能分区，上部柜体空间预留制冷压缩机与换热组件的安装位，水冷换热片固定在柜体中部的加强筋上，周边预留20mm的保温层填充空间，避免冷量流失造成能耗升高，同时减少柜体表面凝露的问题；下部空间预留储水、过滤组件的安装位，管线沿着柜体侧部的走线槽布置，强弱电分离排布，避免管线干涉造成的后期维护麻烦，柜体内部的加强筋采用1.5mm厚的镀锌板折弯焊接，整体承重可以达到150kg以上，即使内部装满储水组件也不会出现柜体变形的问题。在建模过程中，

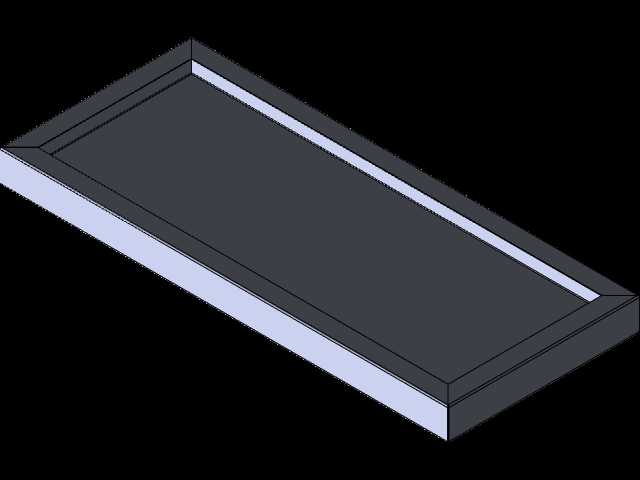

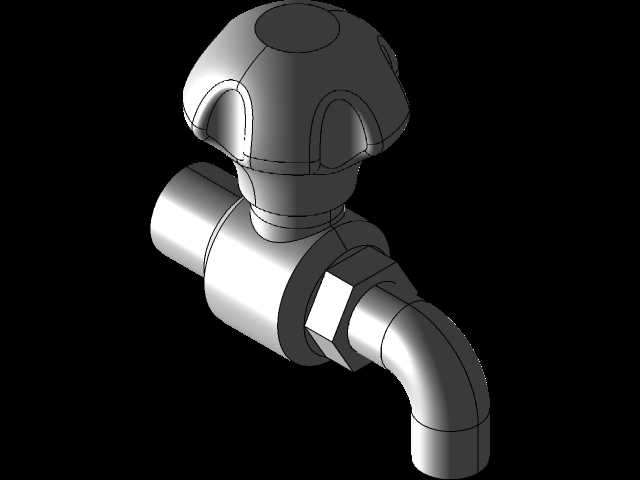

　　所有钣金件的折弯半径都按照常规钣金加工的内R0.5设置，折弯止裂槽的位置提前预留，不需要后期二次修改就能直接导出加工图纸，出水阀的安装孔位按照通用的4分饮水阀标准尺寸设置，后期更换配件不需要重新打孔，直接采购市售标准配件就能替换，接水盘采用抽拉式结构，集水盒满了之后可以直接抽出倒水，不需要拆卸其他面板，日常使用的维护门槛很低。考虑到公共场景的使用强度，柜体的门板与侧板连接采用隐藏式合页，外部没有突出的连接件，避免使用中被磕碰损坏，柜体底部的四个角预留可调脚杯安装位，安装时可以根据地面的平整度调整脚杯高度，保证柜体放置平稳，不会出现晃动导致的出水偏移问题。
