CA6140车床主轴传动曲轴结构

项目分类:机床 发布时间:2023-08-27 ID:708643
  • CA6140车床主轴传动曲轴结构
  • CA6140车床主轴传动曲轴结构
  • CA6140车床主轴传动曲轴结构
  • CA6140车床主轴传动曲轴结构

  该曲轴结构对应普通卧式车床主轴箱内部的偏心动力传递部件,在CA6140这类常规通用切削设备中,承担把旋转输入转化为特定偏心往复动作、或者在进给机构、主轴平衡组件里完成扭矩传递的作用。实际车间场景里,普通车床长期承担轴类、盘类零件的车削加工,主轴箱内的传动件需要在持续变速、换向、负载波动的工况下保持稳定,曲轴类零件不同于普通直轴,其偏心轴颈的位置精度、两侧配重块的对称度,直接决定传动过程中振动幅值、轴承温升以及相关联动机构的运动精度。

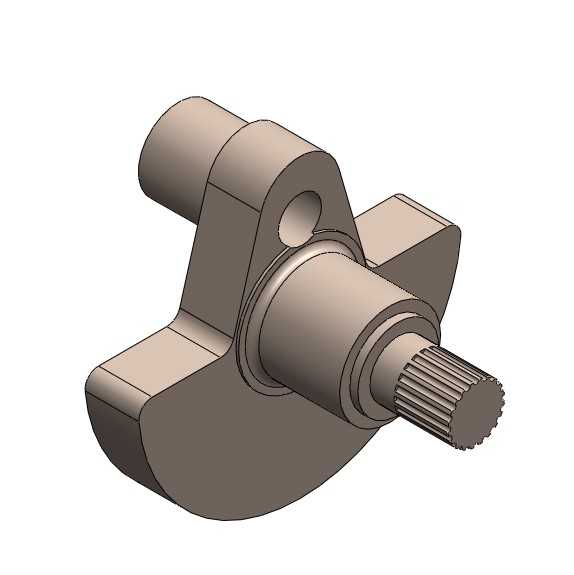

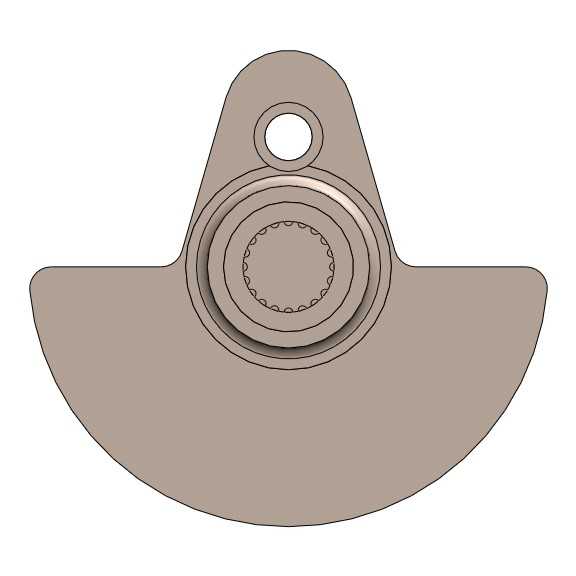

  从结构特征来看,该零件一端为带外花键的输出轴段,花键齿形沿圆周均匀分布,用于和配套的传动齿轮、滑移拨叉组件或者联动滑套配合,相比普通平键连接,花键配合的接触齿面更多,承载扭矩更大,对中性更好,在频繁正反转、进给负载突变时不会出现键侧挤压松动的问题。曲轴中段设置偏心主轴颈,偏心部位两侧延伸出扇形配重块,配重块轮廓为平滑圆弧过渡,一方面在曲轴高速回转时抵消偏心轴颈带动连杆运动产生的往复惯性力,降低整机运行的振动噪声,另一方面扇形块的加厚构型可以在不额外增加零件整体长度的前提下补足配重质量,避免箱体内相邻齿轮、轴套发生运动干涉。

  零件的另一端为光滑圆柱轴颈,用于装入箱体侧壁的滑动轴承或者滚动轴承内孔,作为整根曲轴的回转支撑基准;偏心轴颈和两侧支撑轴颈之间设计有阶梯轴肩,轴肩端面作为轴承内圈、隔套的轴向定位面,装配时可以通过轴肩限定各配套零件的轴向位置,不需要额外加装过多定位挡圈。偏心部位上方还加工有径向贯通油孔,润滑油可以从主轴箱的润滑油路引入,通过油孔直达偏心轴颈和配合轴套的摩擦接触面,在连续运转时形成稳定油膜,避免偏心配合面出现干磨拉伤。

  建模过程中首先要敲定三处核心轴线的位置关系:两端支撑轴颈的同轴公共轴线为设计基准,偏心轴颈的轴线相对该基准偏移指定偏心距,这个偏心距的数值直接决定配套从动构件的行程大小,草图绘制阶段需要先把三条轴线的位置约束完全定义,避免后续特征生成后出现偏心距漂移。两侧扇形配重的轮廓草图以公共轴线为对称中心绘制,圆弧外缘的回转半径需要严格控制,要保证曲轴整周回转时,配重块外圆和箱体内壁、相邻排布的其他传动轴零件之间保留至少3毫米以上的安全间隙,防止机床组装后出现运动碰撞。

  花键轴段的建模需要先依据花键标准生成单齿截面,沿圆周阵列得到全部齿形,再通过拉伸凸台生成外齿结构,齿根部位做小半径圆角过渡,避免热处理和受扭时在齿根位置产生应力集中。所有轴段变径的位置、配重块和轴身衔接的拐角处,都不能保留尖锐直角,全部按照工艺要求加工出过渡圆角,既可以降低淬火过程的应力开裂风险,也能减少长期交变载荷下的疲劳断裂隐患。

  安装边界方面,两端支撑轴颈的配合公差按照过渡配合选取,压入箱体轴承孔后可以保证整根轴的回转支撑刚性,轴向通过轴端挡圈锁紧,限制曲轴的轴向窜动量;花键轴段伸入配合齿轮的花键孔内,配合长度覆盖全部齿面工作宽度,保证扭矩传递的接触面积;偏心轴颈上套装的连杆轴套,其两侧端面和配重块内侧端面之间保留微小轴向间隙,保证连杆在偏心转动时可以灵活摆动,不会出现夹滞卡涩。这类曲轴零件在机床大修、备件替换场景中,需要重点检测两端支撑轴颈的同轴度、偏心轴颈对公共轴线的平行度以及偏心距误差,三项精度达标才能保证装车后传动平稳,加工工件的表面粗糙度不会因传动振动出现异常振纹。
