双电磁铁控制多路换向液压阀结构

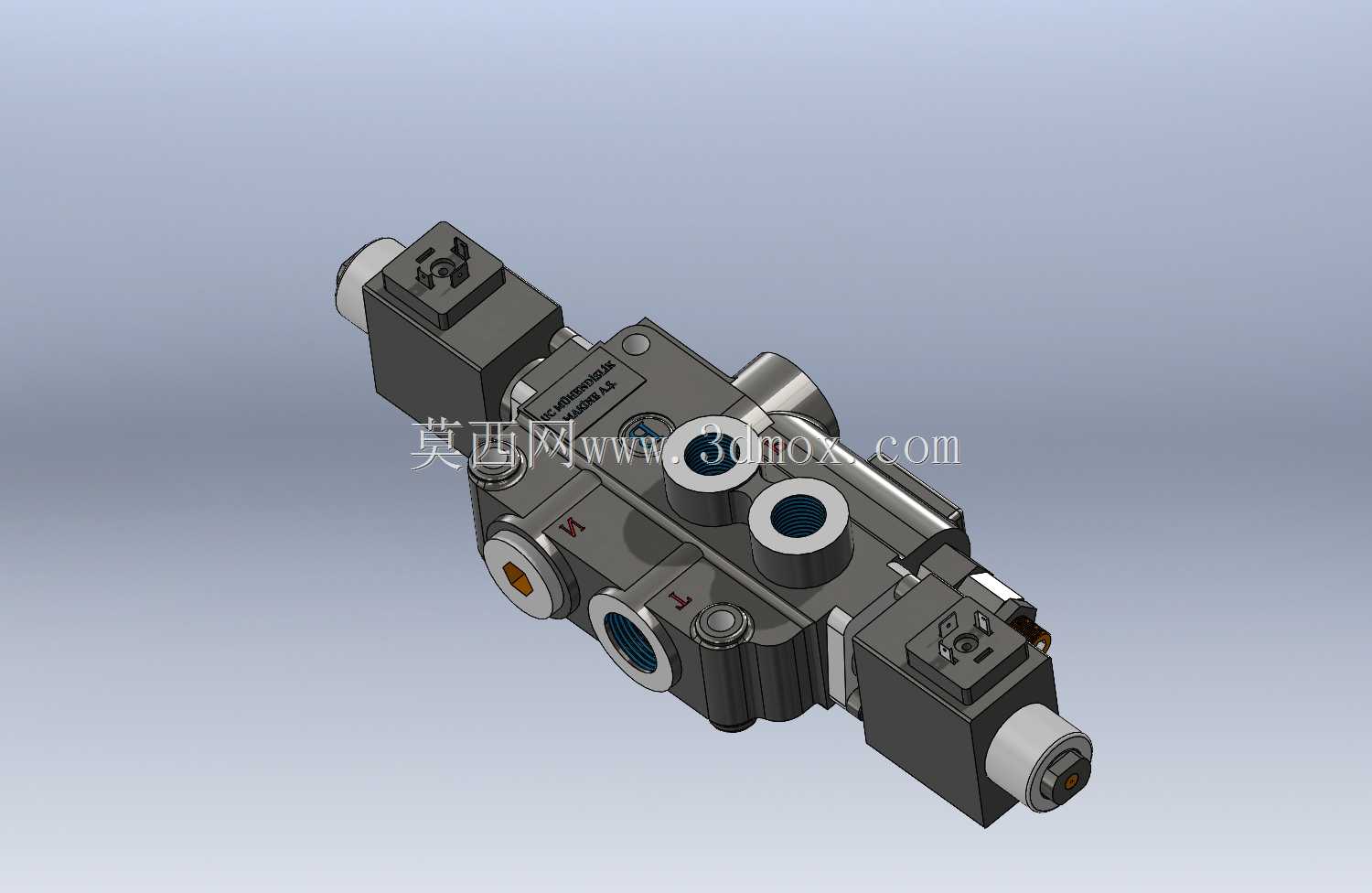

　　这款双端电磁驱动的液压换向元件，主要应用在中小型工程机械、农用作业设备以及专用机床的液压回路中，承担多回路压力油流向切换的核心功能，可在系统压力不超过21MPa的工况下稳定工作，实现执行元件的启停、换向与速度档位切换。从结构布局来看，阀体采用整体式锻钢铣削加工流道，相比拼接式阀体可减少3处密封结合面，有效降低高压工况下的渗漏风险，两端配置的湿式电磁铁直接与阀芯推杆连接，取消了传统结构中的中间传动杠杆，响应延迟可控制在0.08秒以内，适合需要频繁换向的作业场景。阀体上的油口采用统一的英制管螺纹接口，进油口位于阀体中部上侧，两个工作油口对称分布在进油口两侧，回油口设置在阀体下侧，安装时可直接匹配标准通径的液压管路，无需额外设计过渡接头。

　　安装边界方面，阀体底部设置两个定位销孔与四个螺栓固定孔，孔位间距符合ISO 4401标准的安装面规范，可直接替换同通径的手动换向阀，不需要对设备安装基座做二次加工。设计过程中，阀芯台肩的节流槽采用了三角形与矩形组合的开口形式，换向过程中阀口过流面积线性变化，可避免执行元件启动与停止时的液压冲击，减少管路振动与密封件的疲劳损耗。两端电磁铁的接线腔采用侧向出线设计，接线端子与阀体之间设置绝缘密封垫，可在有少量切削液、粉尘的车间环境下使用，防护等级达到IP65。在实际设备应用中，这类阀常配套在小型挖掘机的先导控制回路、CA6140类普通车床的液压卡盘与尾座控制回路、农用拖拉机的液压输出回路中，可通过电控信号远程控制油路切换，

　　相比手动操纵阀可降低操作人员的劳动强度，同时便于接入设备的自动化控制系统。流道设计时对内部转角处做了R2的圆角过渡处理，可减少压力油在阀体内的沿程压力损失，相比直角流道结构可降低约12%的压降，提升液压系统的能量利用效率。阀芯与阀体孔的配合间隙控制在0.008-0.012毫米之间，配合表面做了氮化处理，表面硬度达到HRC62以上，长期往复换向工作时磨损量极小，可保证8000小时以上的工作寿命无内泄超标问题。阀体两侧的电磁铁端部设置手动应急推杆，在设备断电或者电控系统故障时，可通过手动按压推杆推动阀芯换向，完成设备的应急收车与安全停机操作，避免设备带载停滞引发安全事故。油口连接处的密封采用O型圈加挡圈的组合密封形式，在16MPa额定工作压力下不会出现挤圈渗漏问题，适配矿物基液压油、水乙二醇等多种常用液压工作介质。
