三层抽屉式工业电气柜柜体结构设计

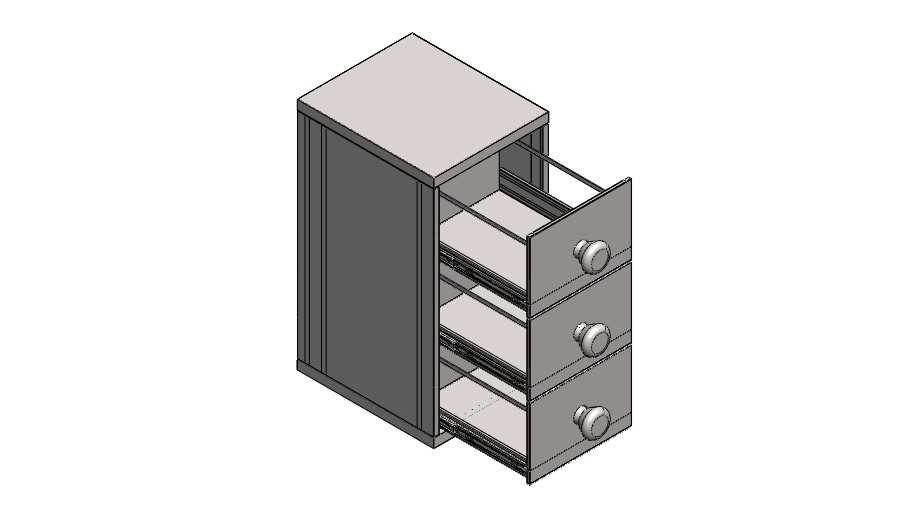

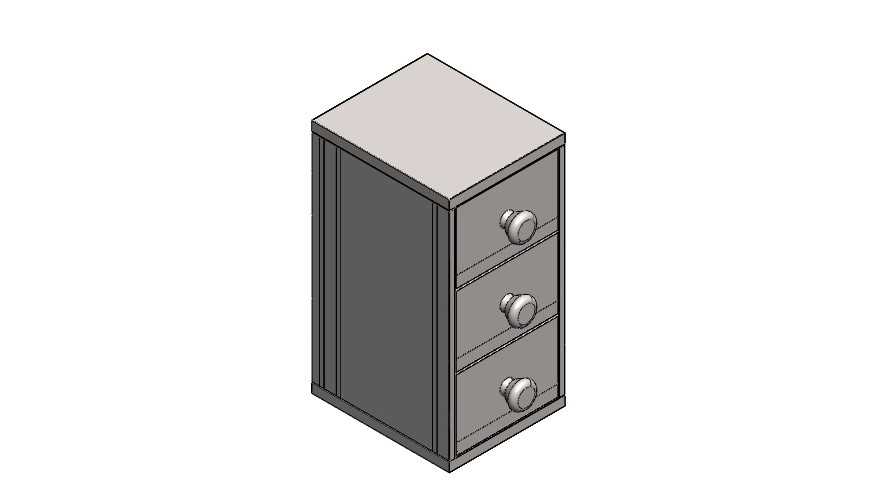

　　这款三层抽屉式柜体结构，主要面向工业现场低压配电、电气元件集成安装场景使用，在车间生产线旁、设备配套电控单元、小型配电站房内都能适配，用来承载断路器、接触器、接线端子排这类常规低压电气元件，把零散的电气部件集中收纳在封闭柜体内，既可以避免车间内的粉尘、切削液飞溅接触电气元件引发故障，也能通过带锁的抽屉结构防止无关人员误触碰带电部件，提升现场用电的安全性。从功能特性上看，三个独立抽屉各自形成独立的安装腔室，每个抽屉都配备了旋转式锁止旋钮，抽拉到位后可以通过旋钮实现抽屉的锁定，避免设备运行过程中受振动影响抽屉自行滑出，同时抽屉两侧配套的滑动导轨，能保证抽屉抽拉过程顺滑无卡滞，完全拉出后也能保持稳定，方便运维人员对抽屉内的元件进行接线、

　　检修、更换操作，不需要探身到柜体内部操作，大幅降低后期运维的操作难度。柜体整体采用封闭式框架结构，侧板、顶板、背板都采用钣金折弯拼接成型，框架的折边结构做了加强处理，在柜体高度不超过两米、宽度不超过八百毫米的常规尺寸下，不需要额外增加内部加强筋就能满足柜体的承重要求，单抽屉的承重可以达到五十公斤以上，完全能满足常规低压电气元件的安装承重需求。设计过程中，首先考虑的是现场安装的边界适配，柜体底部预留了固定安装孔位，可以直接通过膨胀螺栓固定在水泥地面上，也可以搭配配套的底座抬高安装，避免地面潮气侵入柜体内部；柜体背部预留了进出线的开孔位置，开孔边缘做了卷边处理，防止穿线时划伤线缆绝缘层，同时可以搭配橡胶护线套进一步保护线缆。

　　抽屉内部的安装板采用可拆式设计，用户可以根据自身元件的安装尺寸，在安装板上自行打孔固定元件，不需要对柜体主体结构进行修改，适配不同的电气配置需求；抽屉面板和柜体框架的贴合处做了折弯止口设计，关闭后缝隙控制在一毫米以内，能有效阻挡大部分粉尘进入柜体内部，适配一般工业车间的使用环境，不需要额外增加密封胶条就能满足IP40左右的防护等级要求。在结构细节处理上，柜体的所有外露钣金边缘都做了去毛刺折边处理，避免加工、安装、运维过程中划伤操作人员，抽屉的锁止旋钮采用内嵌式安装，不会突出面板平面，避免现场搬运、安装过程中磕碰导致旋钮损坏。三个抽屉的内部净空高度做了差异化设计，最上层抽屉高度稍小，适合安装小型断路器、端子排这类尺寸较小的元件，

　　中间和下层抽屉高度更大，可以容纳交流接触器、小型继电器组、开关电源这类尺寸稍大的电气部件，用户可以根据自身的元件配置灵活分配安装空间，不需要定制特殊尺寸的柜体。柜体的整体外形方正，外部没有多余的突出结构，多个柜体并排安装时可以紧密贴合，节省安装空间，适合在集中配电的机房内成排布置，柜体表面可以根据使用需求做喷塑处理，不同的抽屉面板可以做不同的颜色标识，方便运维人员快速区分不同抽屉的功能回路。另外在安装边界上，柜体顶部预留了吊装孔位，方便现场吊装就位，柜体两侧也预留了并柜连接孔，多柜并排安装时可以通过连接片把相邻柜体固定成整体，提升成排安装后的整体稳定性，避免单个柜体受外力碰撞发生移位。抽屉的滑动导轨采用三节式静音导轨，抽拉过程没有明显的晃动，导轨的安装位置做了可调节设计，长期使用出现磨损松动时，可以通过调节螺丝调整导轨的间隙，保证抽屉抽拉的顺畅度，延长柜体的整体使用寿命。
