杆端内螺纹M8球面关节轴承三维设计

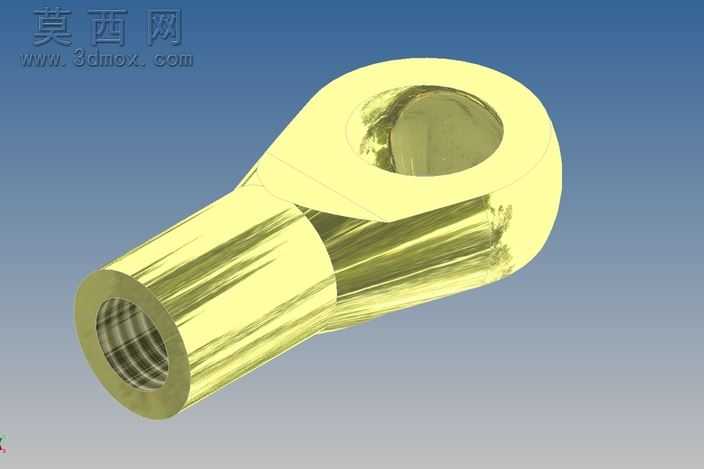

本作品为杆端内螺纹M8规格球面关节轴承的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械零件设计的精度规范，还原该类铰接轴承的完整结构特征。建模阶段首先以杆端轴承的功能需求为核心逻辑，先绘制杆部与头部环体的中心基准轴线，确定内螺纹公称尺寸M8的参数基准，通过回转特征生成杆部的外圆柱基体，在杆部内孔通过螺旋扫描特征切削生成标准公制内螺纹，还原螺纹的牙型轮廓与螺距参数，保证后续装配的适配性。头部环体部分通过回转特征生成外环基体，内部球面腔体通过球面切除特征完成，严格匹配球面铰接的配合公差要求，保证内环可在腔体内实现小角度多方向摆动，满足关节轴承的调心铰接功能需求。整体建模过程全程添加几何约束，保证杆部轴线与头部球面中心的位置度符合行业设计标准，避免出现偏心、结构错位等问题。材质与渲染阶段，针对该类轴承常用的铜合金基体材质，调整材质的金属反射率、粗糙度参数，还原铜质金属的暖金色金属质感，渲染时采用渐变蓝灰背景配合柔和侧光，清晰展现杆部外圆柱面的金属光泽、内螺纹的牙型细节、头部球面的曲面过渡特征，同时通过光影层次区分不同结构面的边界，让整体模型的结构辨识度更高。结构设计上，该轴承整合了杆端连接与球面铰接的双重功能，带内螺纹的杆部可直接与外螺纹杆件实现螺纹紧固连接，头部的球面铰接结构可补偿连接过程中的角度偏差，适用于有摆动、调心需求的机械连接场景，整体结构无冗余特征，所有倒角、过渡圆角均按照五金零件的加工工艺要求设计，避免出现锐边、应力集中的结构问题，模型的所有尺寸参数均参考行业通用的M8杆端球面轴承标准设定，可直接用于装配验证、结构演示、工程参考等场景。
