轻木构架式电动特技航模整机结构

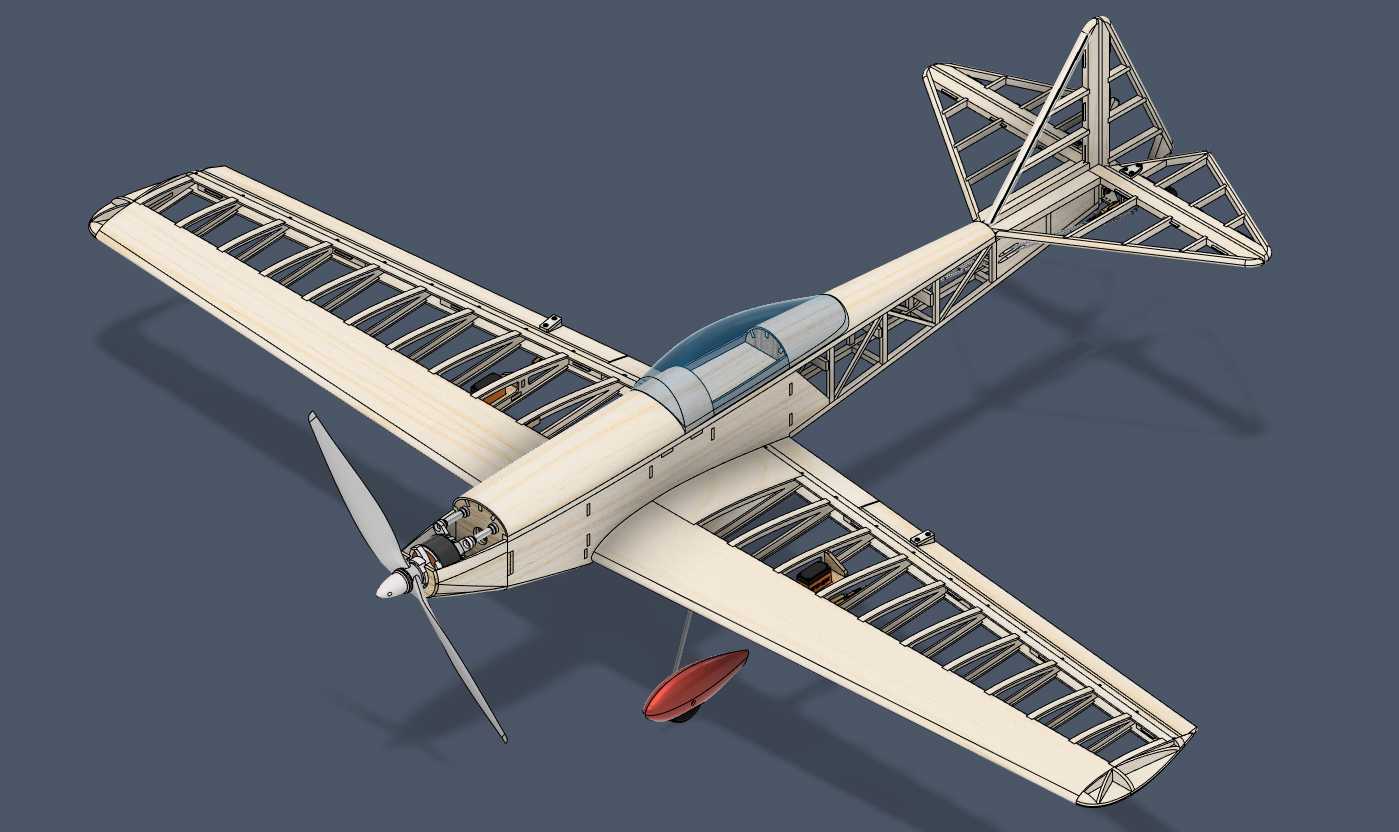

　　该模型为固定翼特技类航模的全结构三维数模，完整还原了轻木构架式航模从机身承力框架、翼面肋条结构到动力安装位、操纵舵面铰链的全部细节，可直接用于航模制作的结构校核、零件下料参考与装配工艺验证。从实际应用场景来看，这类构架式轻木航模主要面向航空模型运动领域的特技飞行项目，区别于泡沫材质的入门级练习机，轻木构架结构在保证结构强度的前提下能将整机重量控制在极低区间，可完成筋斗、横滚、倒飞、扭矩滚转等全套特技动作，既适合航模爱好者自制组装，也可作为青少年航空科普教育的结构教学载体，帮助学习者直观理解固定翼飞机的承力逻辑与操纵原理。

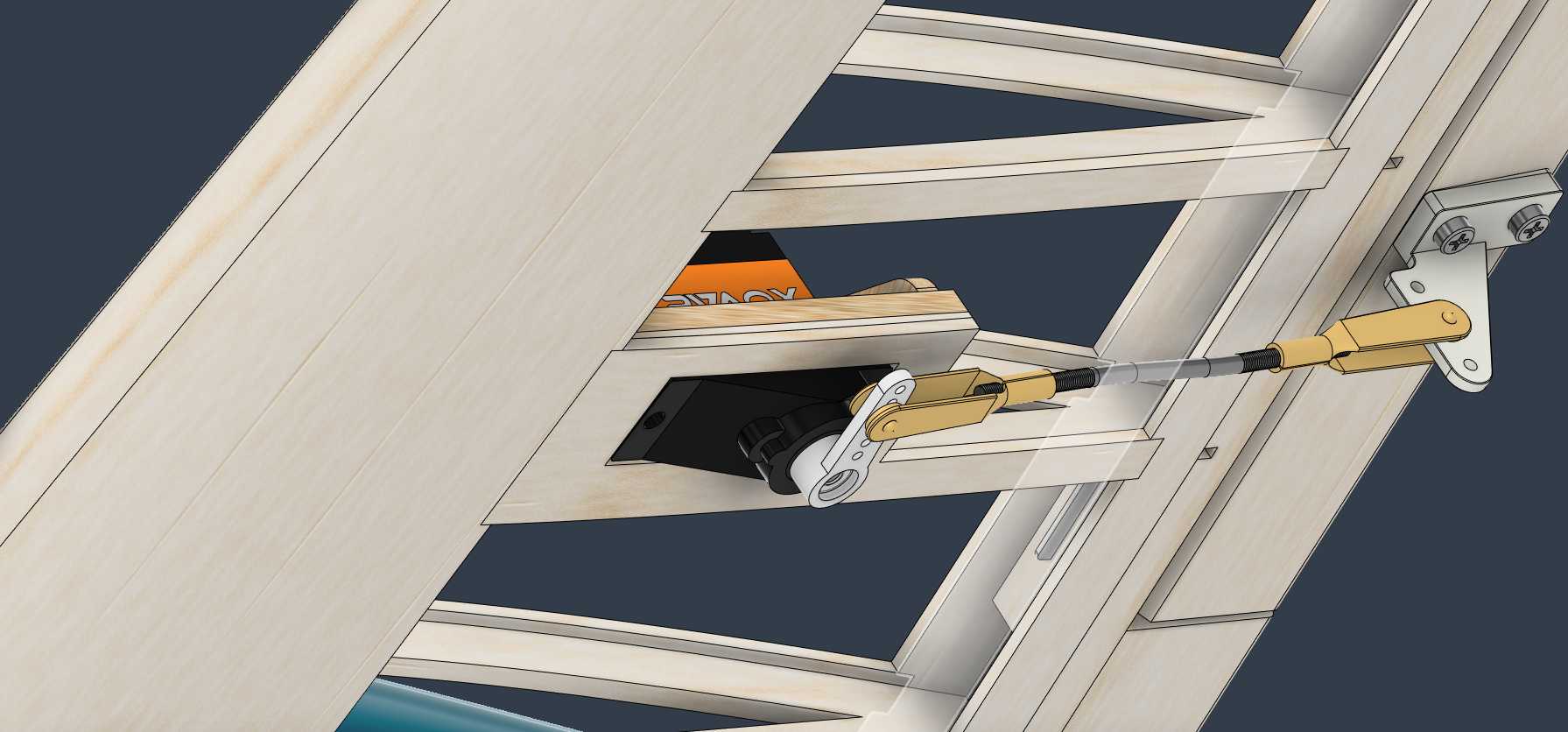

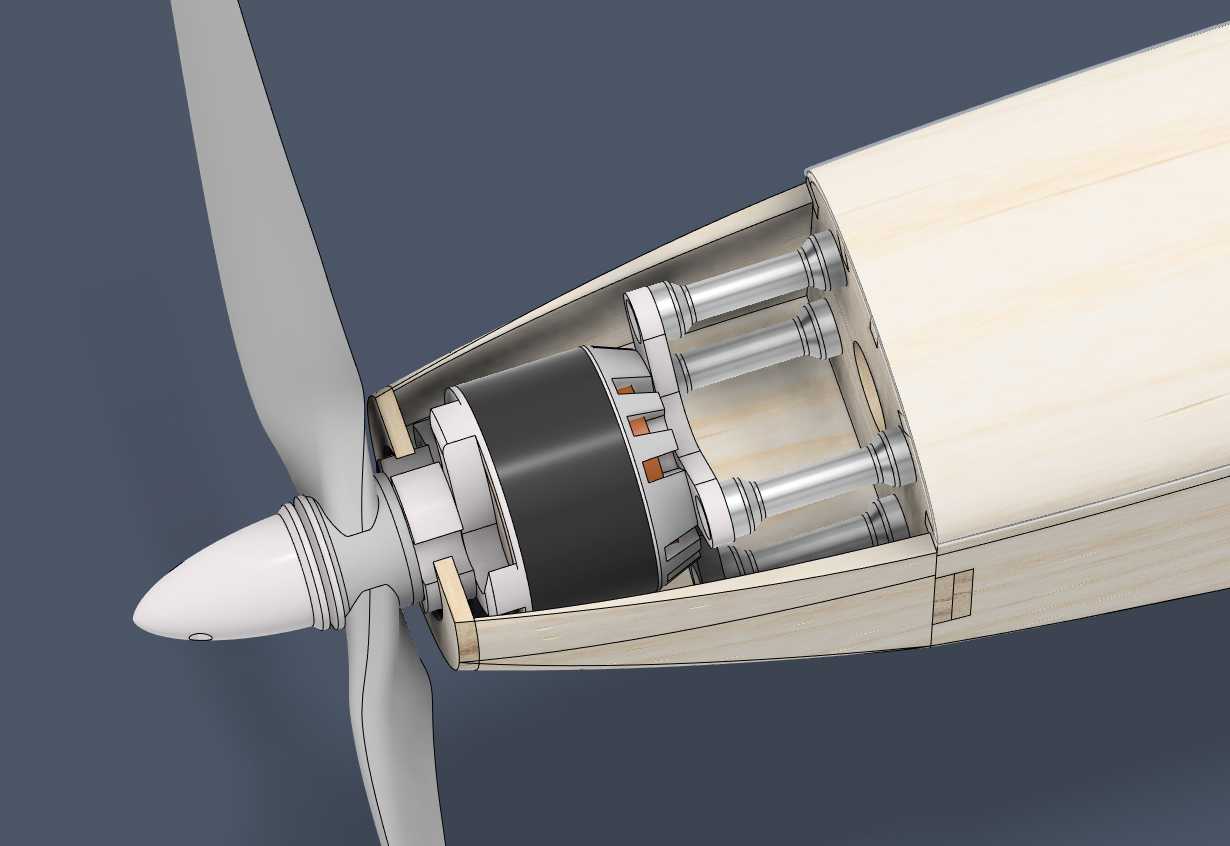

　　从功能特性来看，模型完整预留了动力系统、操纵系统的全部安装边界：机头位置设置了适配外转子无刷电机的安装座，安装面预留了标准电机的孔位与电机轴穿出间隙，可直接匹配对应规格的动力套装，前端螺旋桨安装位与整流罩的配合间隙经过校核，避免螺旋桨转动时与机身结构产生干涉；机身中段设置了电池舱的安装空间，舱位位置经过重心配平计算，放置标准规格航模锂电池后整机重心可落在翼弦30%左右的最佳特技飞行区间，无需额外增加配重；机翼与尾翼部分均采用翼肋加前后缘条的构架结构，翼肋的型线完全匹配所选特技翼型，既保证了翼面的气动外形精度，又通过镂空结构最大限度降低了结构重量，副翼、升降舵、方向舵的铰链位置均预留了安装槽，可直接适配销钉式铰链或者纤维胶带铰接的安装方式，舵机安装位设置在机翼根部与机身尾段，舵机摇臂的运动行程与舵面偏转角度经过运动仿真校核，满舵偏转时不会与周边结构产生卡滞。

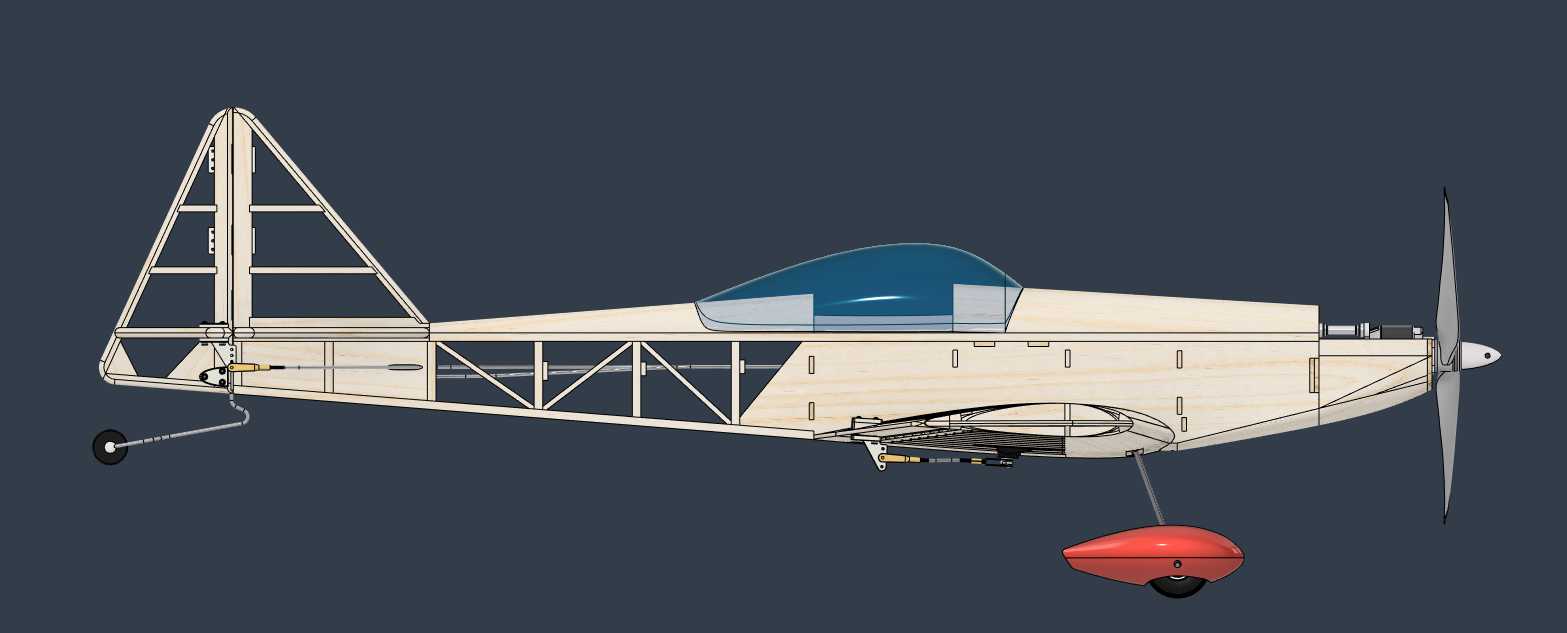

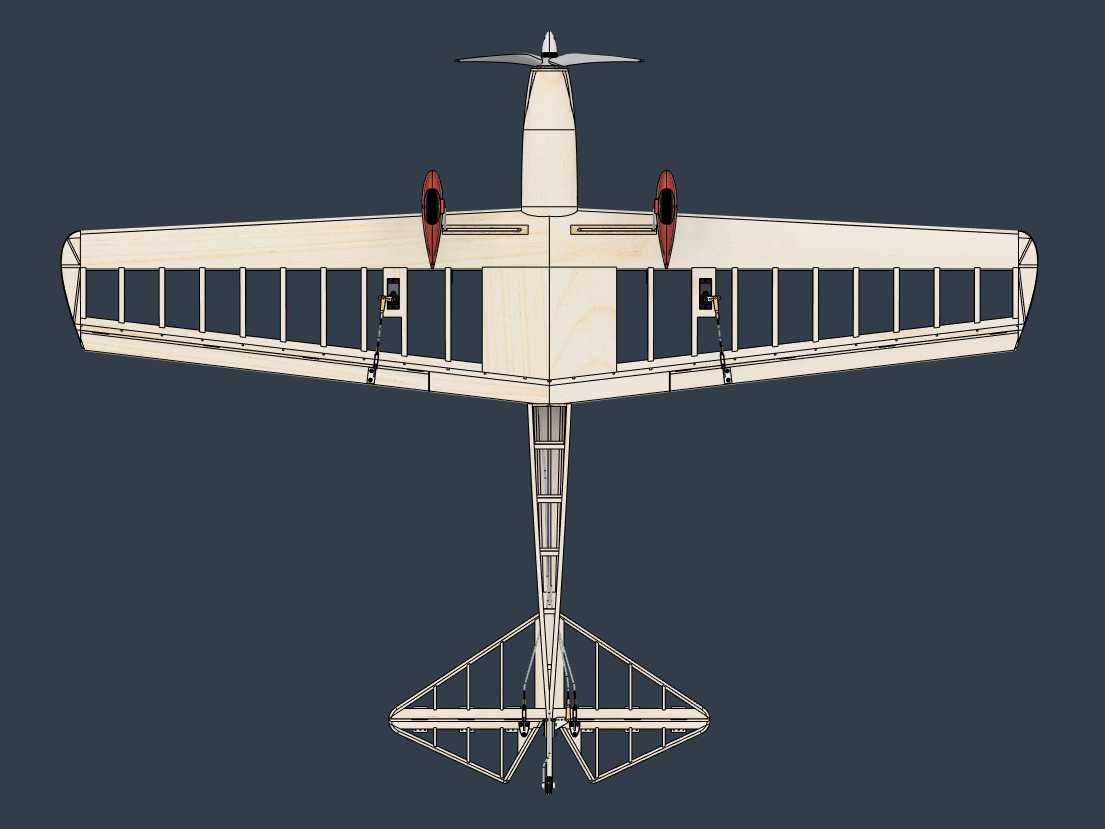

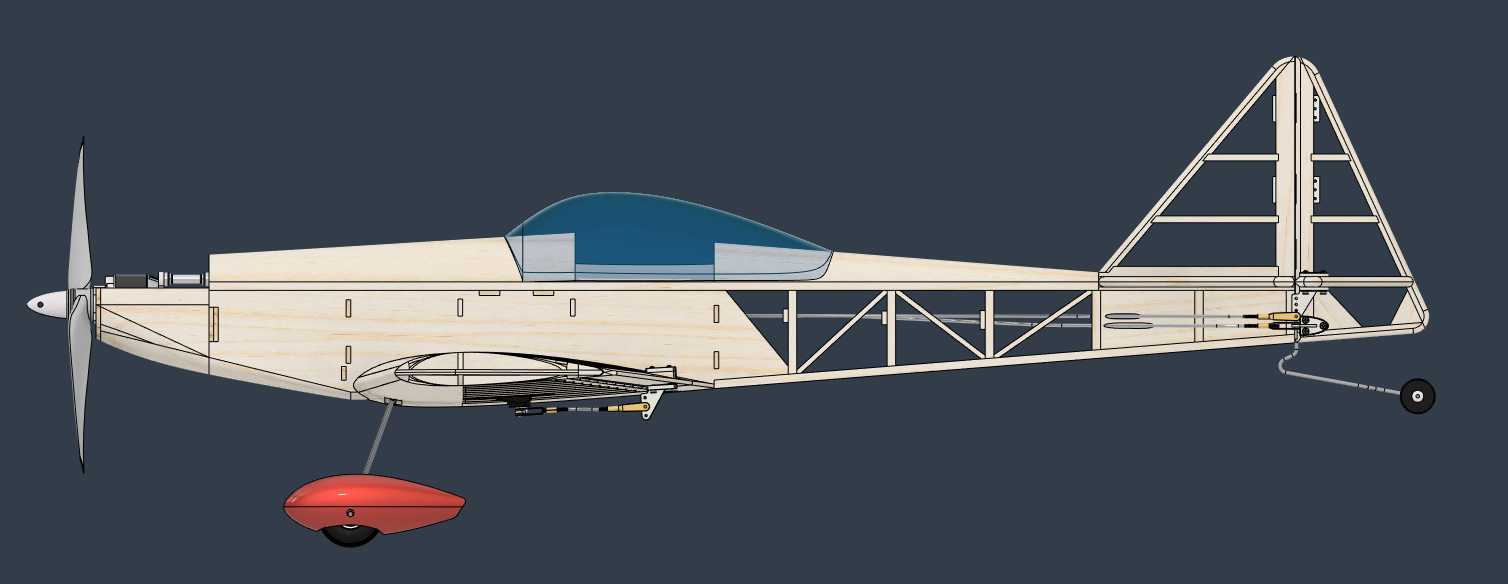

　　设计思路上完全遵循轻木航模的实际制作逻辑，机身承力部分采用三角形桁架结构，纵向的主梁与横向的隔框通过胶接位的结构设计还原了实际制作中的粘接定位关系，机翼的主梁采用上下缘条加腹板的承力结构，可承受特技飞行时的大过载载荷，避免大机动动作时机翼出现结构变形甚至断裂；座舱盖部分采用透明件的曲面造型，既还原了实机的气动外形，也预留了与机身框架的粘接台阶，实际制作时可采用透明PET材料热压成型后直接粘接固定；起落架部分采用单轮式前三点布局？不对，模型中可见机腹位置的整流罩与起落架安装位，哦不对，该机型为像真特技机，机腹设置了着陆滑橇？不，仔细看结构，机腹的红色部件为整流罩，起落架采用钢丝弯折的固定式起落架安装位，预留了钢丝的穿入孔与固定槽，可直接适配对应直径的弹簧钢丝起落架，搭配小型海绵轮完成起降功能。

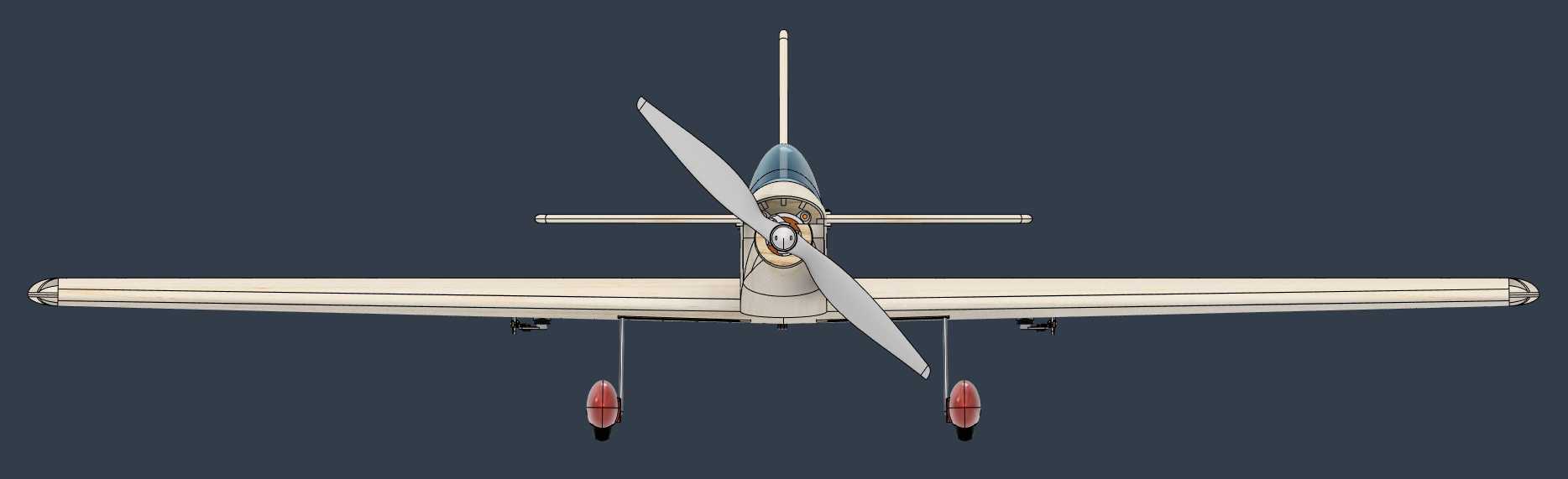

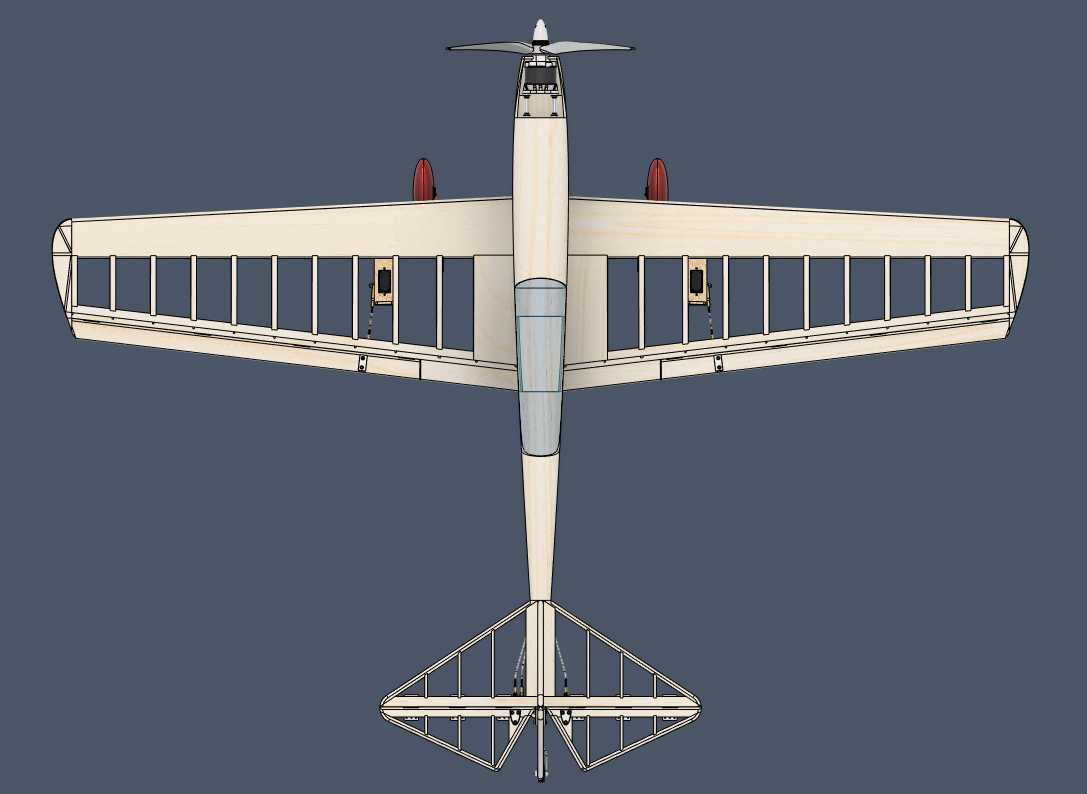

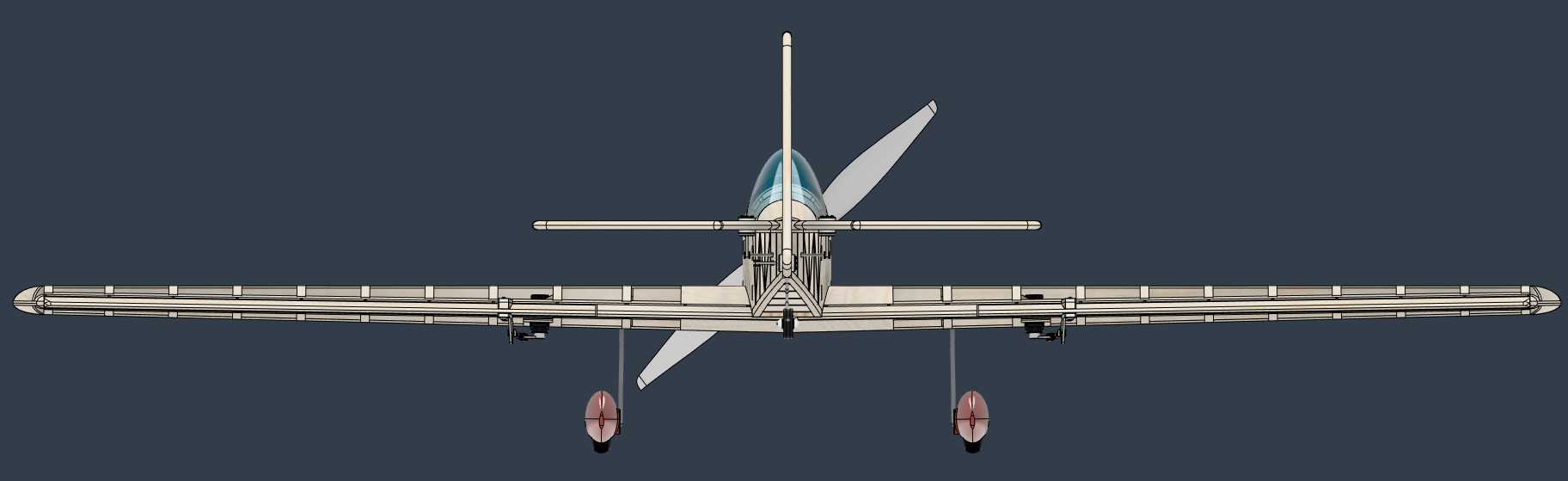

　　外形尺寸与安装边界方面，整机翼展、机身长度的比例完全匹配特技航模的常规设计比例，机翼的安装角为0度，符合特技机倒飞与正飞手感一致的设计要求，水平尾翼与垂直尾翼的尾容量经过匹配计算，保证舵面操纵的灵敏度适中，既不会因为舵效过高导致操纵过于灵敏难以控制，也不会因为舵效不足导致特技动作完成拖沓；各部件之间的对接位置均设置了定位止口，比如机翼与机身的对接处预留了插销孔与对接平面，实际装配时可通过碳纤插销完成机翼与机身的固定，既保证装配精度，也方便拆卸运输；所有结构件的厚度均匹配常规轻木航模的材料规格，比如翼肋采用1.5mm轻木板切割，主梁采用5*5mm轻木条或者碳片加强，隔框采用2mm轻木制作，数模中的零件厚度完全对应实际材料厚度，可直接导出切割文件用于激光切割下料，无需二次调整尺寸。

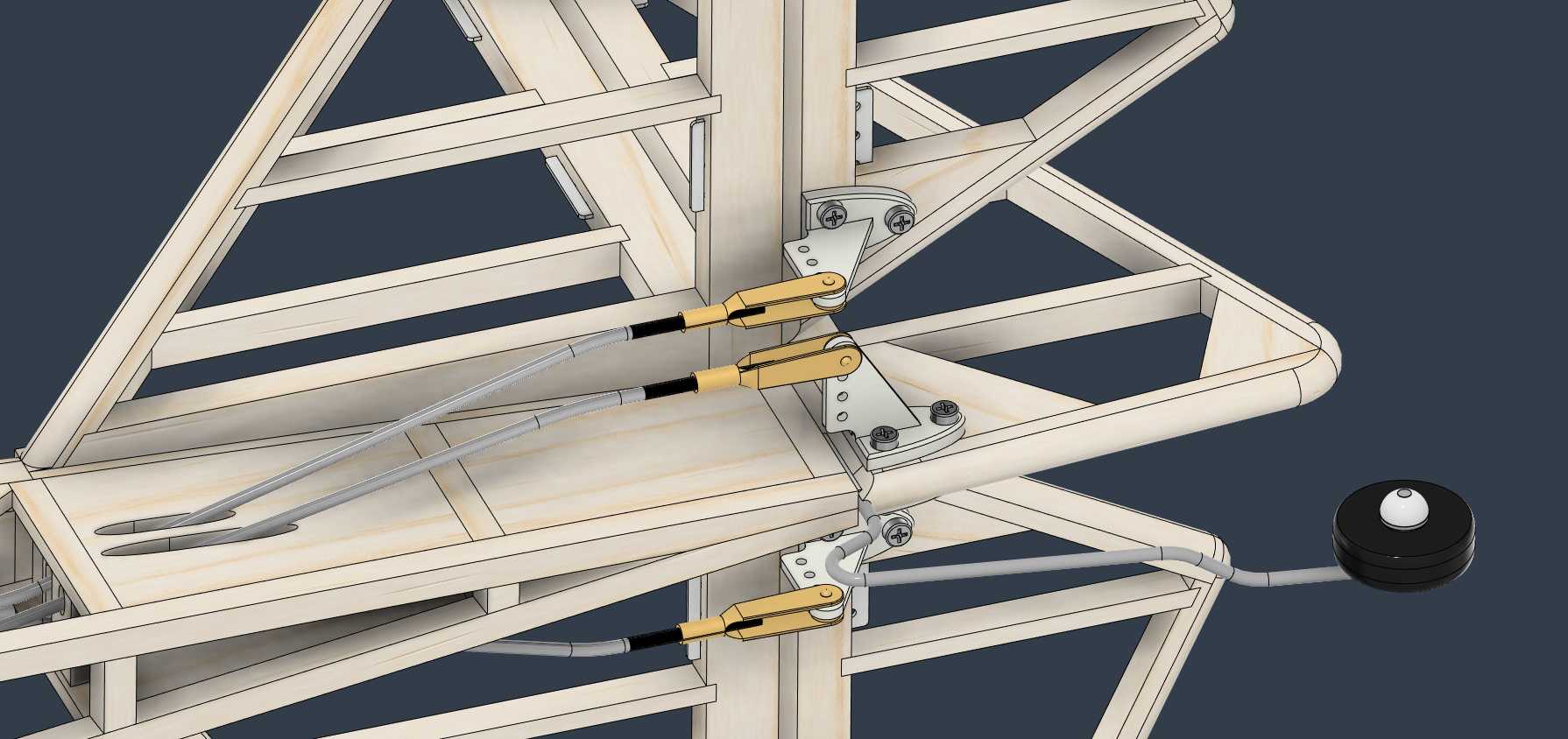

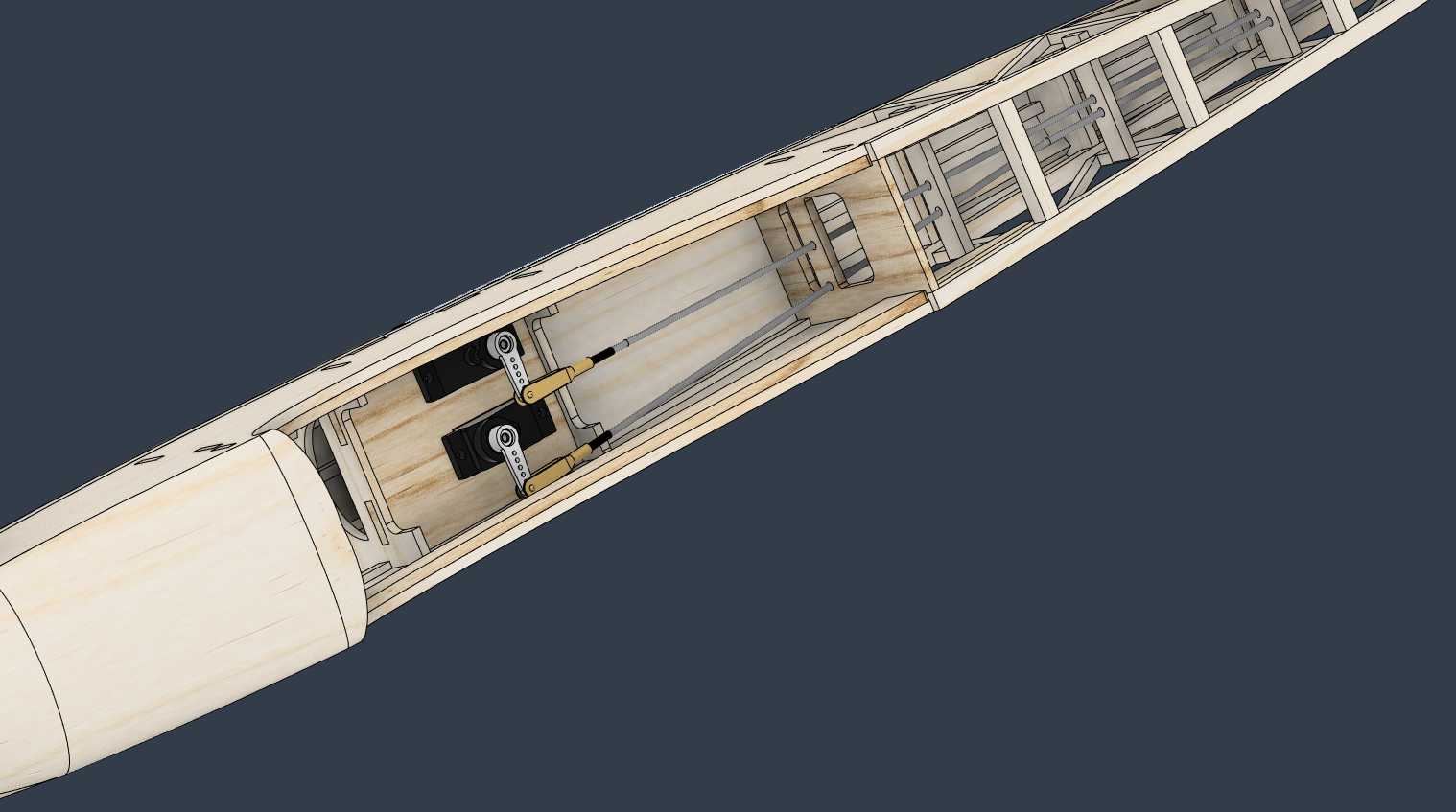

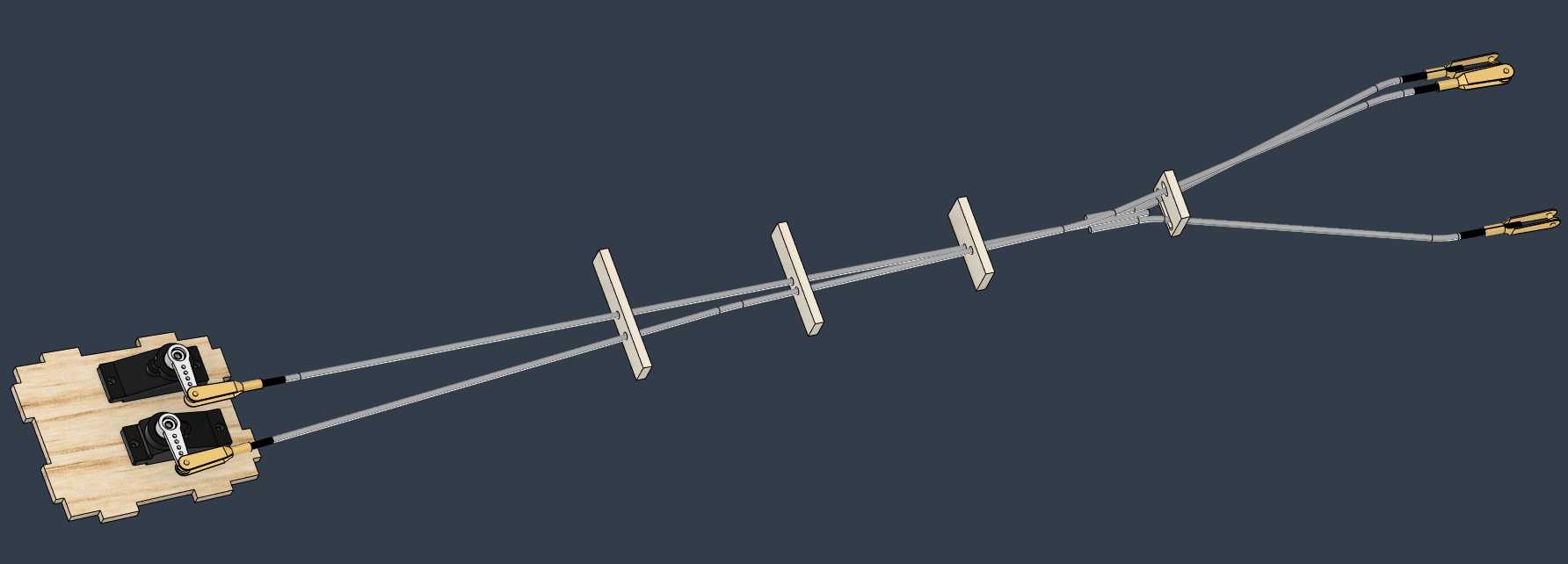

　　从结构细节来看，模型中还还原了舵角的安装位置、拉杆的走线路径，机身内部预留了电调、接收机的安装空间，走线槽的位置避开了运动部件，避免操纵拉杆运动时与电线产生摩擦干涉；机头整流罩的曲面与电机座的配合间隙经过校核，既保证整流罩的气动外形流畅，也预留了足够的散热间隙，为电机、电调工作时的热量散发提供通道，避免长时间大油门飞行时动力系统过热；翼尖部分采用流线型修型，降低翼尖涡流带来的诱导阻力，提升特技飞行时的动作精度与留空时间。
