轻木上单翼小型电动航模教练机结构

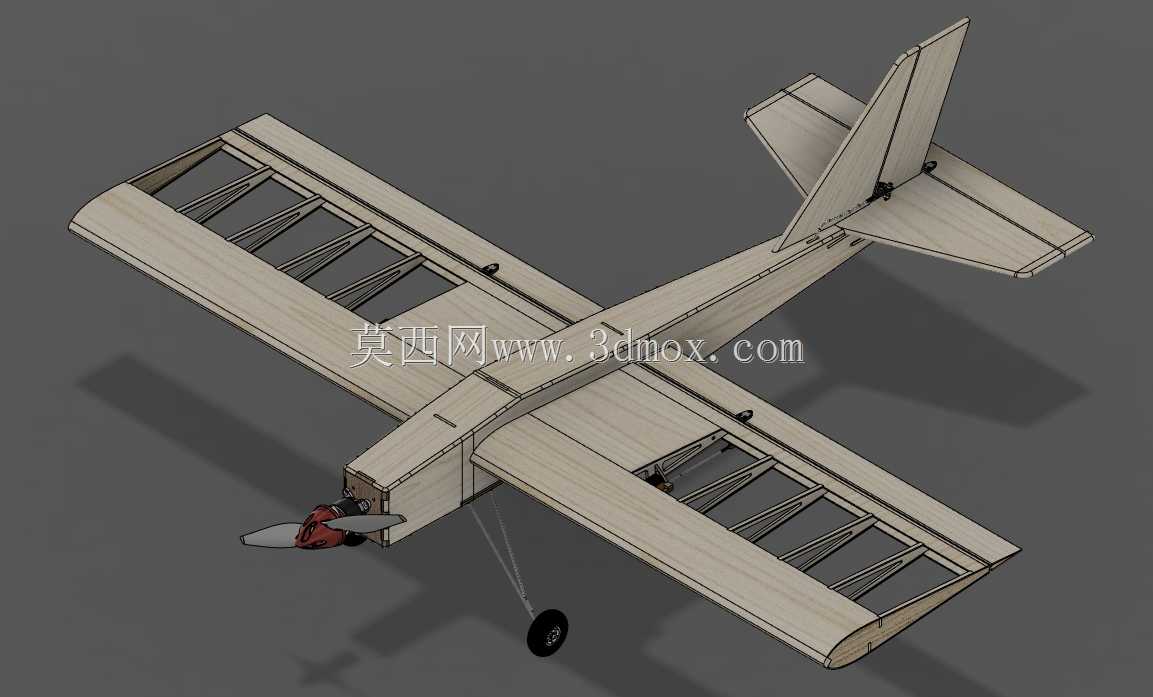

　　这款固定翼航模的定位非常明确，就是面向航模入门飞手的初级训练载具，整体采用上单翼布局设计，这类布局的核心优势是机翼位于机身上方，整机重心位于机翼升力作用点下方，天然具备自稳配平特性，飞手操作出现小幅偏差时，载具可以依靠自身气动特性回正姿态，大幅降低入门阶段的炸机概率，非常适合新手练习起降、四边航线、简单特技动作等基础飞行科目。

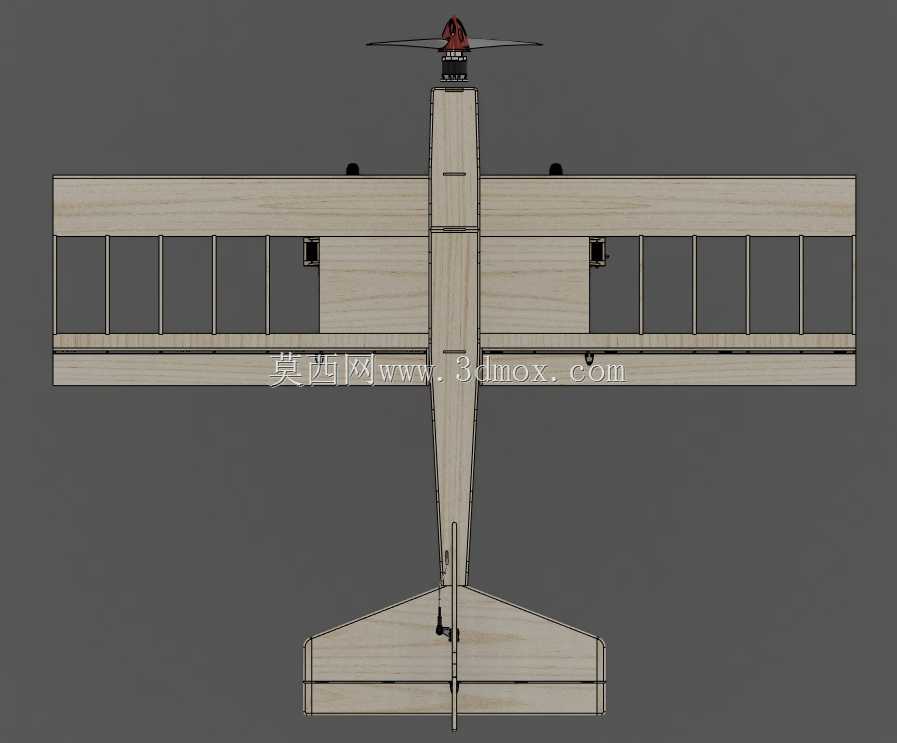

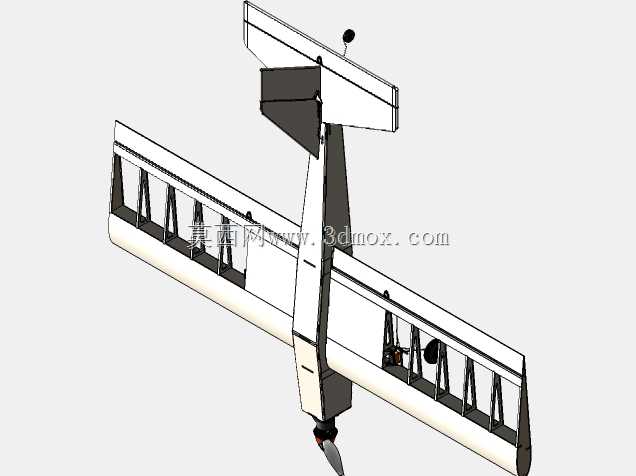

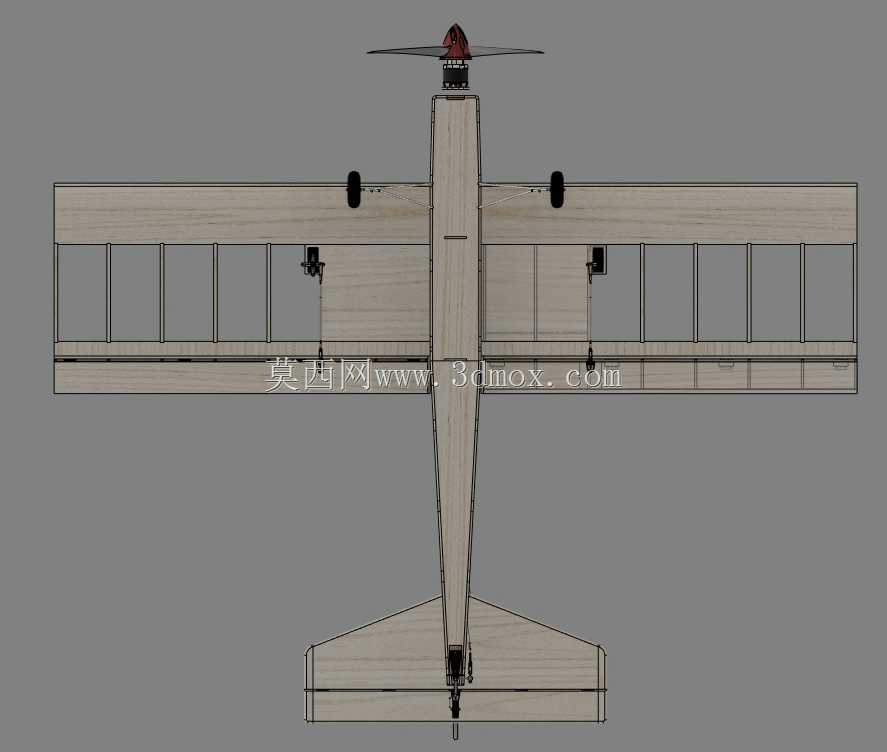

　　从结构设计来看，整机采用轻木框架加蒙皮的传统航模结构，没有使用注塑或3D打印的一体化成型部件，机翼部分为分段式翼肋结构，沿翼展方向均匀布置成型翼肋，通过前后缘条、主梁串联成整体框架，翼肋上预留了减重镂空槽，在保证机翼抗弯扭刚度的前提下尽可能降低结构重量，机翼与机身的连接采用插接式设计，方便日常运输拆解，也能在硬着陆时通过插接位的形变吸收冲击能量，避免机翼主体结构断裂。尾翼部分采用常规平尾加垂尾的布局，操纵面通过铰链与安定面连接，舵机的传动路径短，操纵虚位小，能够保证舵面响应的精准度，对于入门训练来说，精准的舵面反馈可以帮助飞手快速建立操纵手感，理解舵量与飞行姿态变化的对应关系。

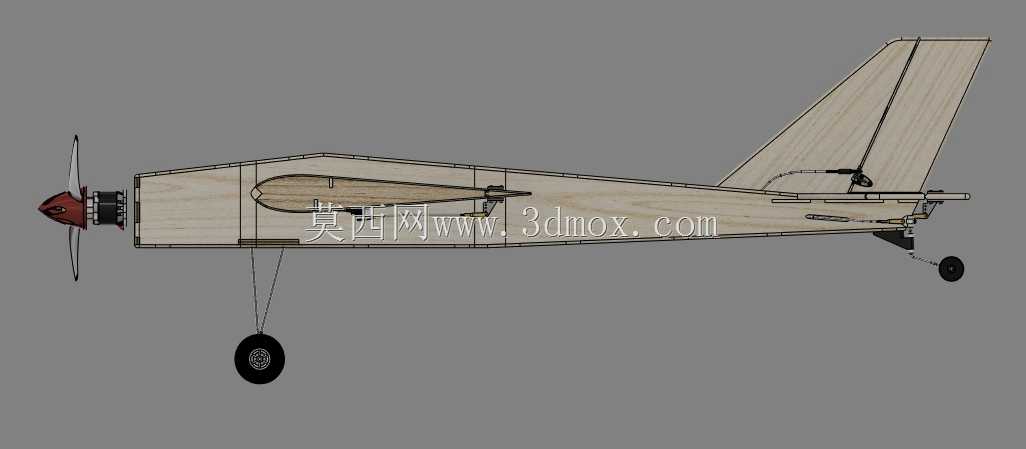

　　动力系统的适配区间覆盖250W至350W功率的外转子无刷电机，这类电机的扭矩输出特性适合搭配大直径低速螺旋桨，能够在较低的油门开度下提供足够的拉力，降低入门阶段的飞行速度，给飞手留出足够的反应时间，配套的螺旋桨规格为11x6，配合整流罩可以降低机头部分的寄生阻力，提升动力系统的效率。起落架采用后三点式布局，主起落架位于机身重心靠前位置，搭配单轮尾起落架，结构简单重量轻，在草地、土路等非铺装场地起降时具备更好的适应性，主起落架的轮组选用了缩小直径的轻量化轮组，减少飞行过程中的起落架阻力，尾轮与方向舵联动，地面滑行时可以通过方向舵控制转向，方便新手练习地面滑跑起降的操作逻辑。

　　整机翼展控制在1100mm，这个尺寸属于中小型航模的范畴，对起降场地的要求不高，标准的足球场大小的开阔场地就可以满足飞行需求，同时这个尺寸的结构件加工难度低，飞手自行维修更换部件时不需要复杂的工装，普通的模型胶水、轻木片就可以完成常见损伤的修复。操纵系统选用了标准尺寸的舵机，分别控制副翼、升降舵、方向舵、油门四个通道，这类舵机的配件通用性极强，市面上绝大多数航模遥控器、接收机都可以直接适配，不需要额外定制转接部件，飞手可以根据自己的预算和使用习惯选择不同档位的电子设备，降低整机的装机成本。

　　从安装边界来看，机身前部的电机安装座预留了多个安装孔位，可以适配不同安装孔距的外转子电机，电调的安装位位于机身前部电机座后方，这个位置可以利用飞行时的迎面气流为电调散热，避免长时间大油门飞行时电调过热触发保护。电池舱位于机身重心位置，预留了足够的空间容纳不同容量的锂聚合物电池，飞手可以通过调整电池的前后位置来调整整机的重心位置，适配不同的飞行习惯，比如练习起降时可以将重心稍微靠前提升稳定性，练习简单特技时可以将重心稍微后移提升操纵灵敏度。机翼的安装位置经过配平计算，安装完成后整机的升力中心与重心的相对位置处于教练机的最优区间，不需要飞手做大量的配平调整就可以获得稳定的飞行姿态，大幅缩短装机后的调试周期，对于刚接触航模装机的新手来说，这种成熟的布局设计可以减少调试过程中走的弯路，避免因为配平不当导致首飞失败。

　　结构设计上所有的受力部件都做了针对性的加强，比如机翼主梁、机身纵梁、起落架安装位这些在着陆、大机动飞行时受力较大的位置，都采用了密度更高的硬质轻木或者层板做局部加强，不会为了极致减重牺牲结构强度，日常训练中的小幅度硬着陆不会造成主体结构损坏，降低日常训练的维护成本。机身侧面预留了舵机线的走线槽，所有的连接线都可以隐藏在机身内部，既减少了飞行时的导线阻力，也能避免导线外露在飞行过程中被气流吹动干扰操纵连杆，提升整机的可靠性。
