轻木构架线操纵特技航模整机结构

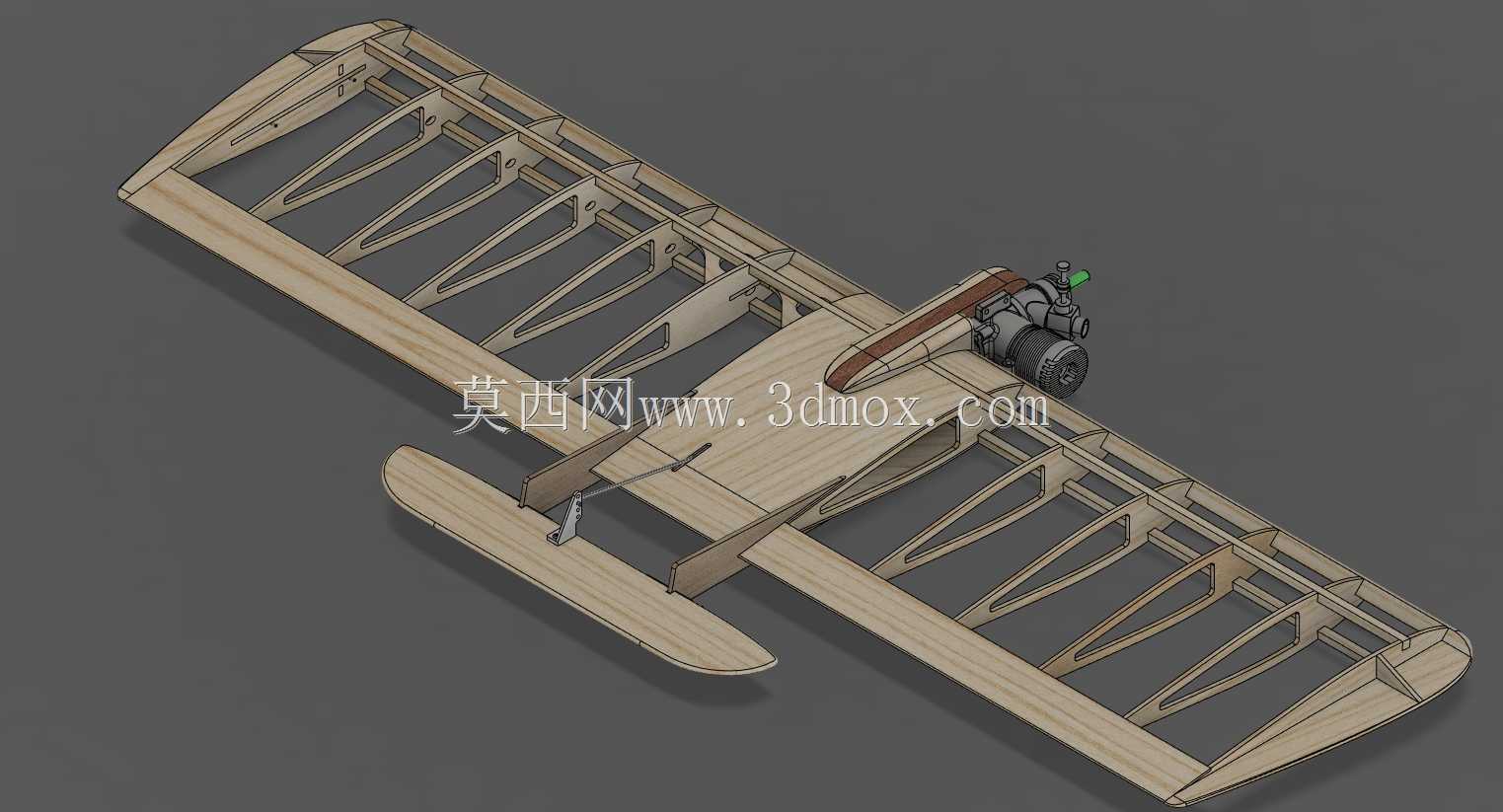

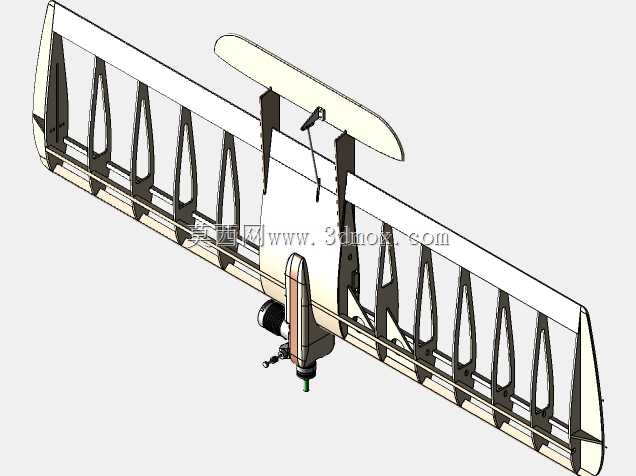

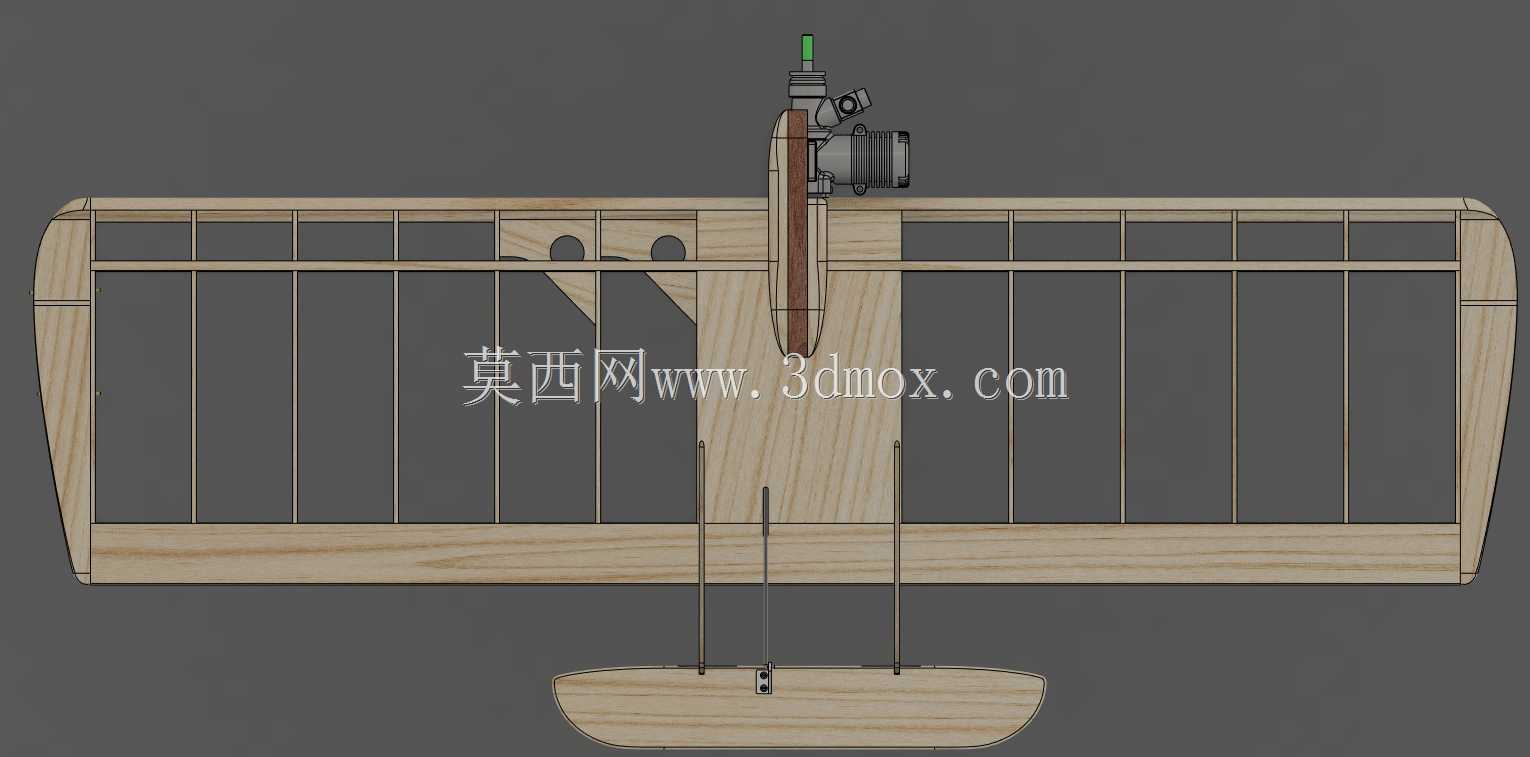

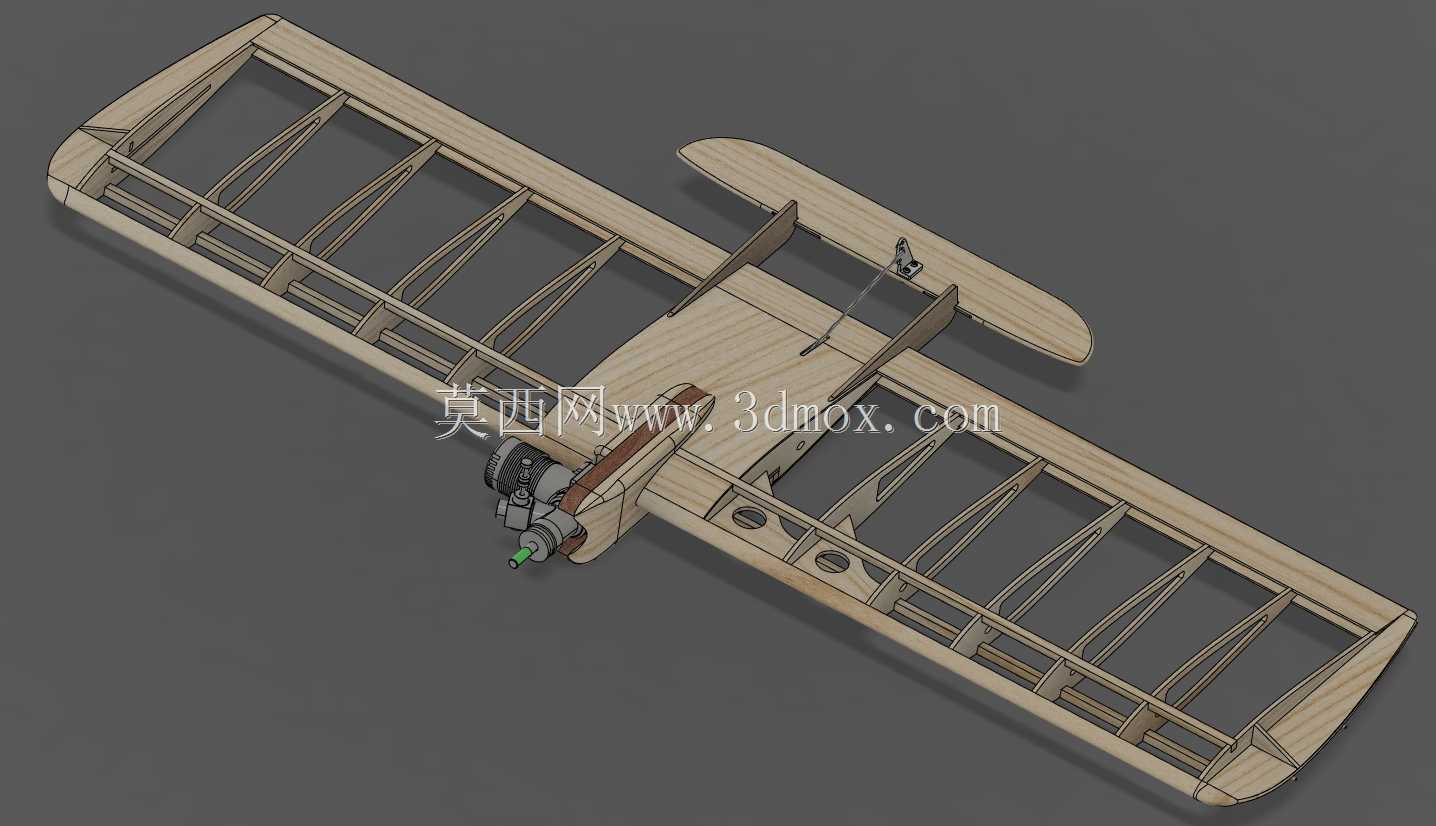

　　这套航模结构采用传统轻木隔框加翼梁的构架式设计，主要面向线操纵特技飞行场景使用，整体为上单翼布局搭配前置动力舱、单垂尾与尾橇式起落结构，适配小排量两冲程 glow 辉光发动机或同级别柴油动力单元，可满足圆周线操纵场景下的特技动作飞行需求。从结构设计逻辑来看，机翼采用分段式翼肋排布，沿主翼梁等距布置成型翼肋，前缘采用轻木条封边，后缘搭配薄轻木片成型，翼型选取对称低速翼型，保证正倒飞状态下升力特性一致，适配特技飞行中频繁的姿态切换需求；机翼与机身的连接采用插接加销钉固定的形式，既保证组装拆卸的便捷性，也能承受特技机动过程中的气动载荷与惯性载荷，机翼根部做了局部层板加强，避免大过载情况下翼根出现断裂失效。机身部分采用隔框加纵梁的盒式结构，

　　前部动力舱区域使用硬质层板做防火层与电机/发动机安装座，安装位预留了油门舵机、油箱的布置空间，可兼容OS系列同级别小排量发动机的安装尺寸，安装座预留了调节孔位，可根据不同动力的重心需求微调动力安装位置，保证整机重心落在翼弦30%左右的合理区间；机身中段为设备舱，可布置接收机、电池（若改电）、操纵线导轮等组件，操纵线引出点设置在机翼前缘略靠前的位置，匹配线操纵飞行的力臂需求，保证操纵手感线性跟手。尾翼部分同样采用轻木构架成型，平尾与垂尾均为对称翼型，舵面通过合页与安定面连接，舵角安装位做了局部加强，可承受操纵过程中的舵面载荷，尾橇采用弯曲层板制作，直接固定在机身尾部隔框上，起降过程中可缓冲地面冲击，避免尾部结构直接摩擦地面受损。

　　从安装边界来看，整机翼展控制在1.2米级级别，机身长度约1米左右，动力安装位的径向尺寸可适配直径25-35mm的小排量发动机，安装座孔位兼容常见的航模发动机安装孔距，油箱安装空间可容纳100ml左右的航模油箱，满足10分钟左右的飞行续航需求；操纵线连接点的间距符合线操纵航模的常规规范，可适配0.3-0.4mm直径的钢质操纵线，飞行半径控制在15-20米的常规线操纵场地范围内。结构设计上充分考虑了航模制作的工艺性，所有翼肋、隔框零件均采用平板切割成型，普通爱好者可按照组装图纸逐件拼接，不需要复杂的曲面成型工艺，粘接过程可采用常规的航模快干胶或环氧树脂胶，组装难度适中；各受力部位的材料选取做了区分，非受力部位采用低密度轻木减重，

　　受力接头、安装座部位采用高密度层板提升强度，整机完成后的飞行重量控制在800-1000g区间，翼载荷处于较低水平，低速飞行特性优异，适合线操纵特技动作的练习与飞行。动力适配方面，除了原设计适配的小排量辉光、柴油发动机外，也可通过调整安装座适配同功率级别的外转子无刷电机，改造成电动版本的线操纵航模，改造过程仅需替换动力安装座、调整电池放置位置即可，不需要对主体承力结构做修改，拓展性较强。整机的气动布局经过针对性优化，机翼的上反角设置为0度，适配线操纵飞行的圆周飞行特性，避免飞行过程中出现偏航趋势；尾翼的力臂长度经过匹配，保证俯仰、偏航操纵的灵敏度适中，既不会因为操纵过于灵敏导致新手难以控制，也不会因为操纵滞后影响特技动作的完成精度。
