RC航模用铝制可收放起落架结构

　　这套铝制可伸缩起落架结构，主要面向固定翼RC航模的改装与装机场景，适配翼展1.2-2米级的轻木、EPO材质像真机与运动机，解决传统固定起落架飞行时风阻大、真机还原度不足的痛点，同时兼顾地面滑跑、起降阶段的结构强度与锁止可靠性。从实际装机使用的角度看，这类收放起落架的核心作用是在航模离地爬升后将机轮收入机身/机翼舱内，降低飞行过程中的寄生阻力，提升航模的飞行速度与滞空效率，同时在降落滑跑阶段提供稳定的支撑与缓冲，避免机身直接触地造成结构损伤。

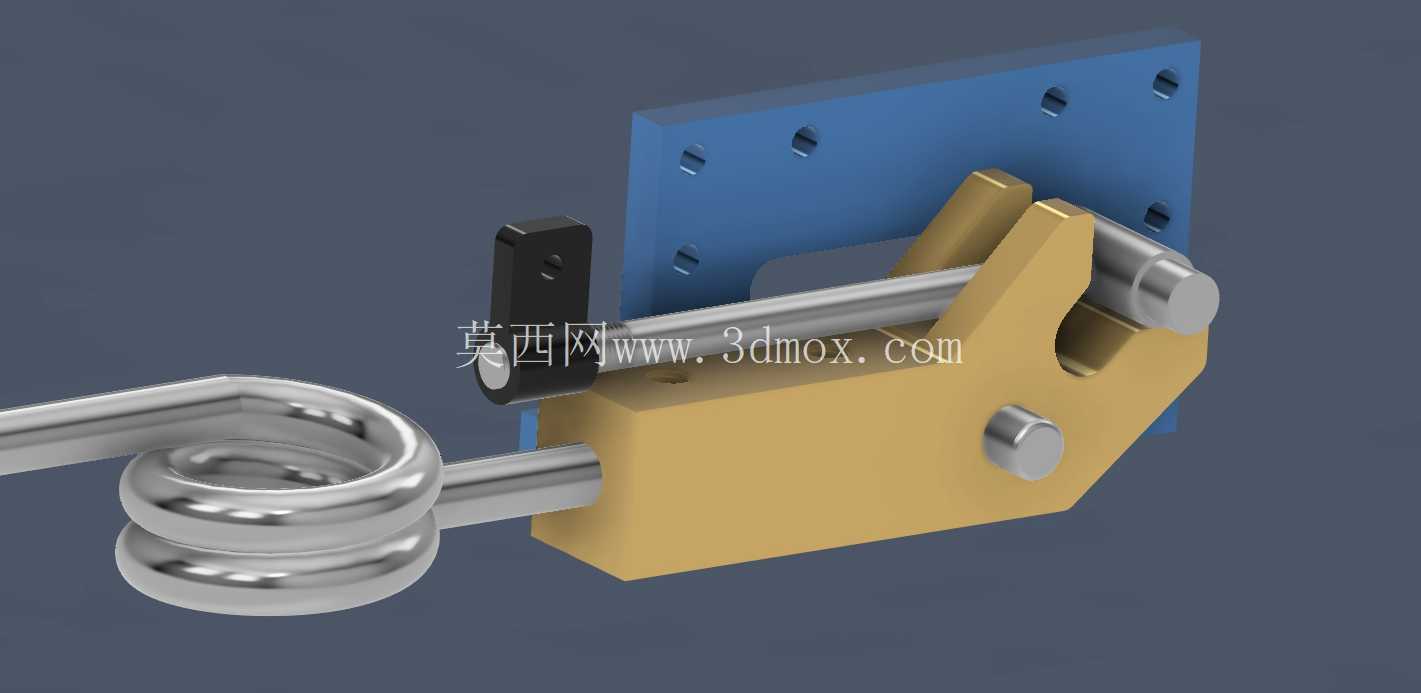

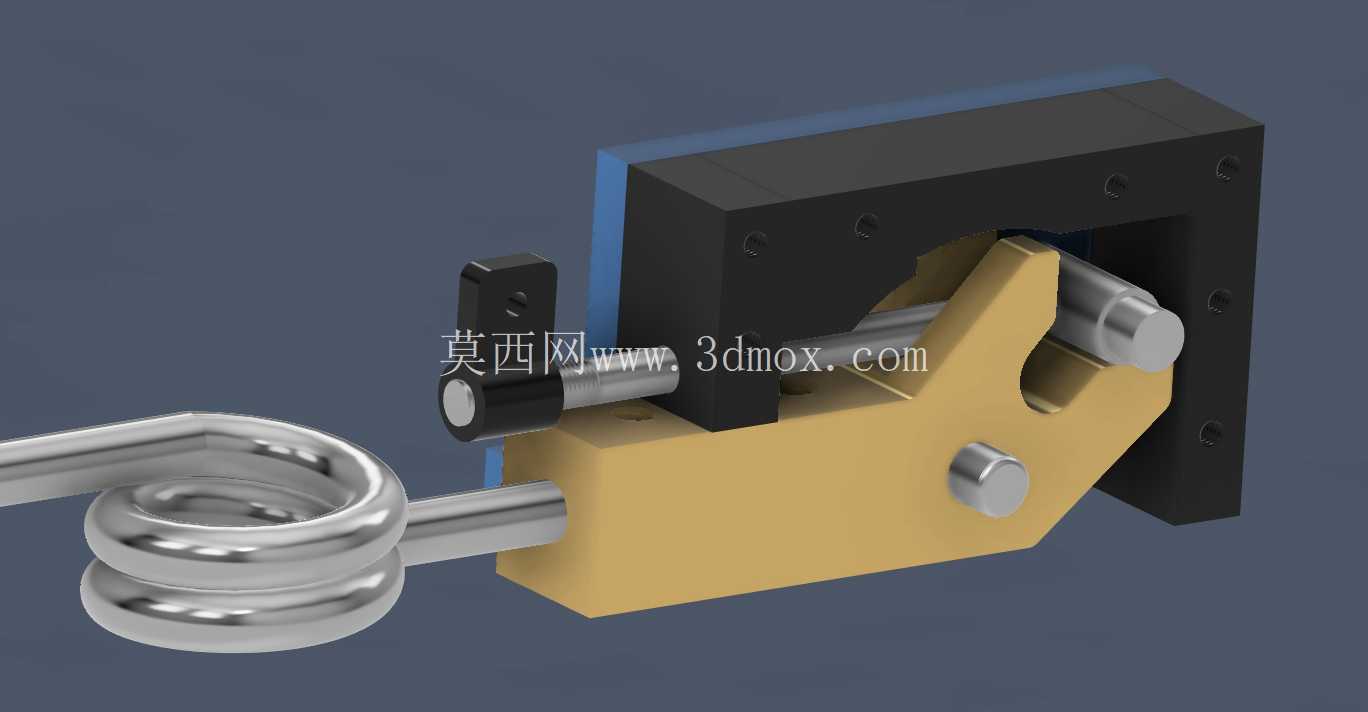

　　功能特性上，这套结构做了针对性的优化改进，相比初代设计最核心的升级是在行程末端增加了刚性锁止结构，当起落架完全放下到位后，耳轴位置的锁止块会自动卡入定位槽，不需要额外的舵机持续施力维持锁止状态，即便降落时受到较大的地面冲击载荷，也不会出现起落架意外收起的情况，大幅提升了降落阶段的安全性；收起到位后同样有辅助定位结构，避免飞行过程中起落架在气流扰动下出现晃动、异响甚至意外松脱的问题。结构主体采用6061铝制件加工而成，相比常见的塑料注塑起落架，铝制结构的抗冲击韧性、抗疲劳强度都有明显提升，能够承受粗暴降落时的瞬时冲击，同时整体重量控制在合理区间，不会给航模带来过多的配重负担。前端的缓冲弹簧采用不锈钢材质绕制，具备合适的弹性系数，滑跑过程中可以有效过滤地面颠簸带来的振动，避免振动传递到机身造成舵机接头、电子设备的松脱。

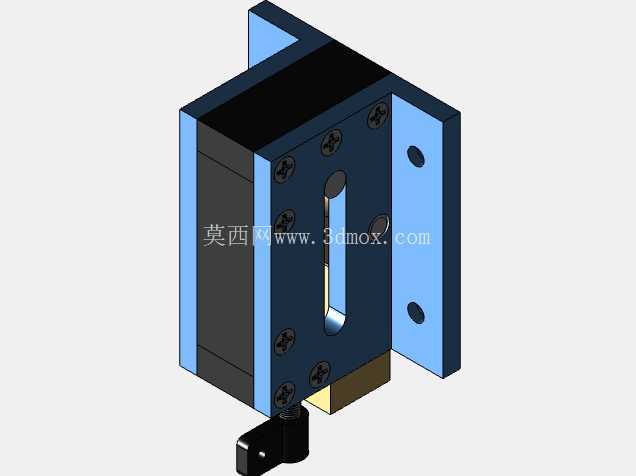

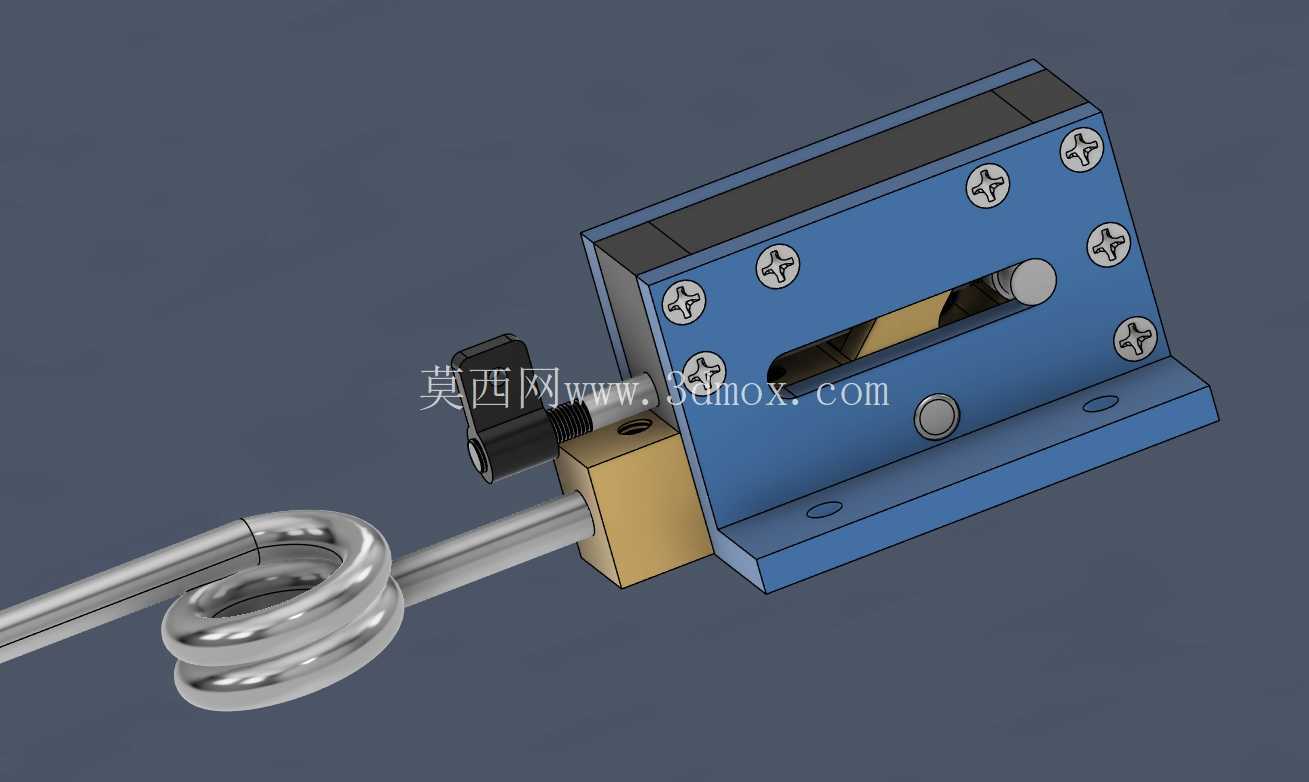

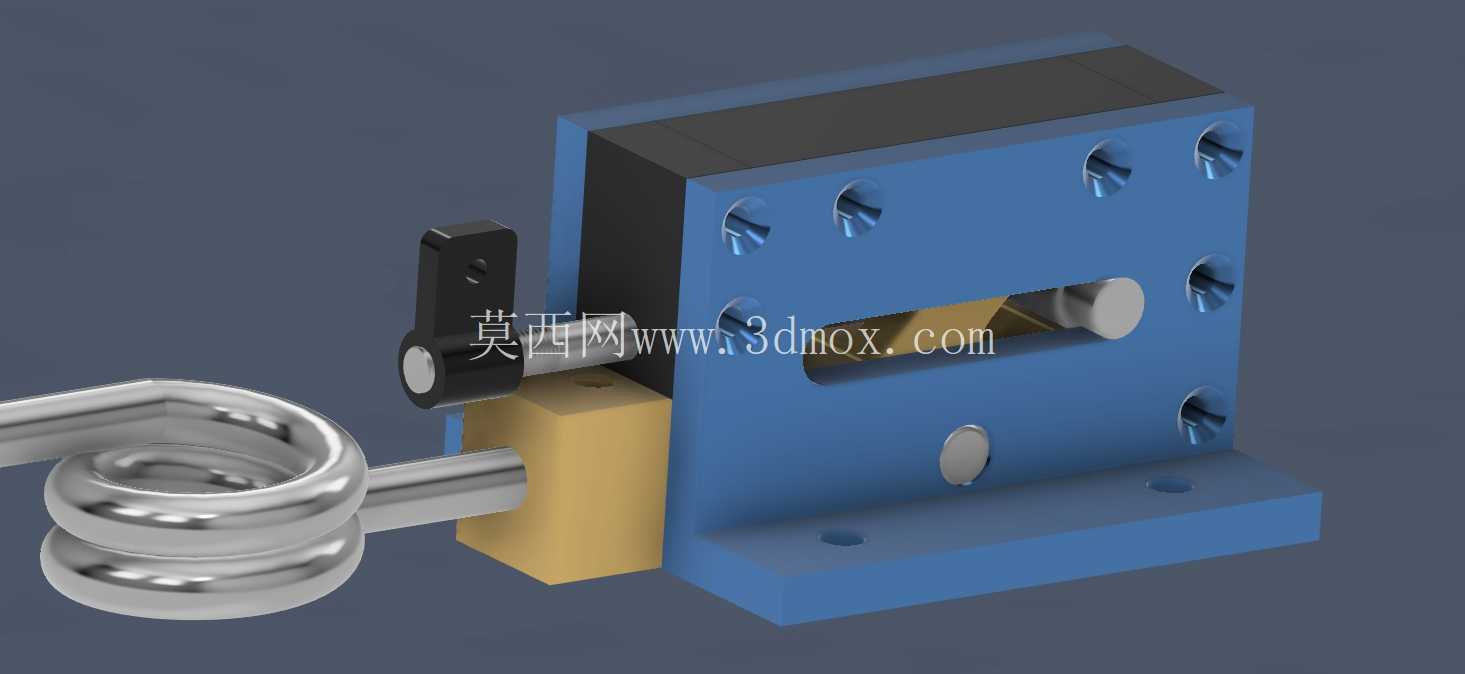

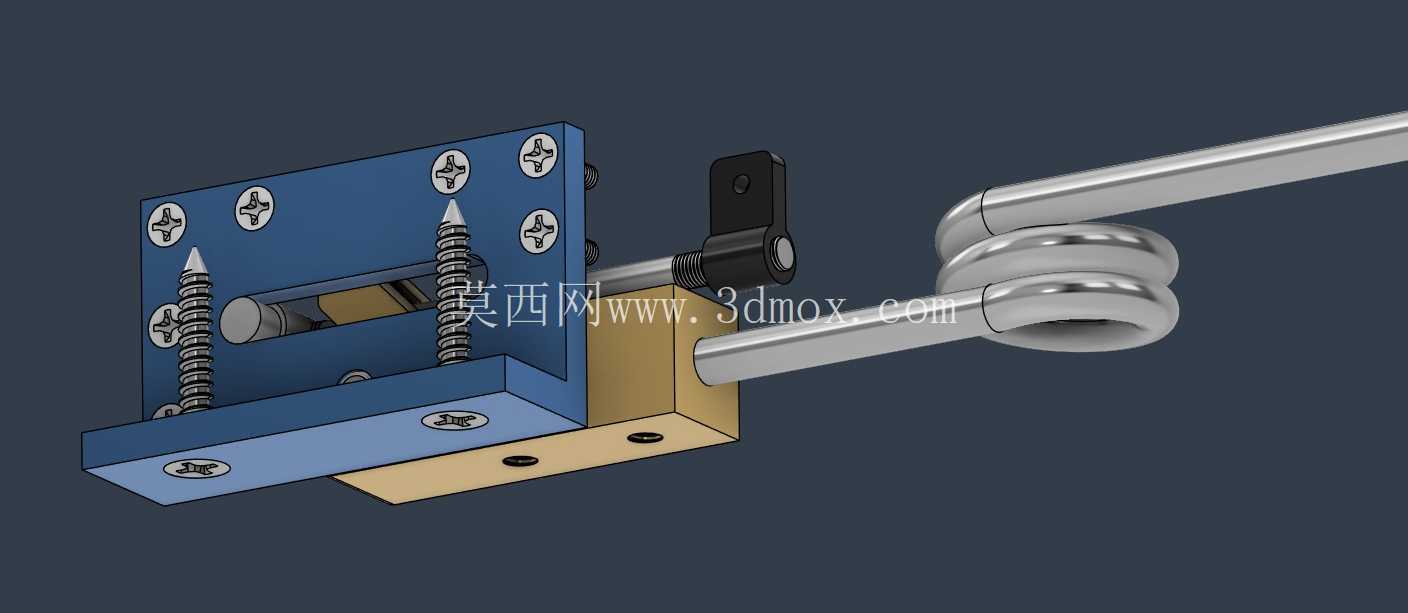

　　设计思路上，整套结构采用模块化集成设计，将驱动安装位、锁止机构、安装基座、缓冲轮轴集成在一个主体组件上，不需要装机用户额外加工复杂的联动结构，只需要将标准9g舵机安装到对应的驱动位，调整好舵机行程即可完成功能调试，大幅降低了普通航模爱好者的装机门槛。主体安装基座上预留了两个沉头安装孔，孔位间距符合主流航模起落架舱的通用安装尺寸，用户可以直接用M3螺丝将整个组件固定在机身的木质或塑料加强框上，不需要额外打孔定位。结构的运动行程经过精准校核，收放过程中轮组的运动轨迹不会与机身蒙皮、舱门结构产生干涉，适配市面上绝大多数同级别像真机的起落架舱内部空间。

　　从安装边界与尺寸适配来看，整套结构放下状态下，轮轴中心到安装基座底面的高度为42mm，能够适配直径50-65mm的标准航模橡胶机轮，收起到位后整体突出安装面的厚度仅为28mm，对起落架舱的内部深度要求较低，即便是机身厚度较薄的运动机也能顺利安装，不会出现收放后机轮外露的情况。驱动舵机的摆臂运动角度设计为90度，刚好对应起落架收起、放下两个极限位置，用户调试时只需要将舵机中位调整到摆臂居中位置，再分别设置两个方向的行程端点即可，不需要复杂的舵机曲线调整。锁止机构的触发位置与舵机行程端点做了匹配设计，当舵机转到放下位置的端点时，锁止块刚好完全卡入定位槽，此时即便舵机出现虚位或者断电，锁止结构也能依靠机械限位维持起落架的放下状态，不会因为地面冲击导致结构失效。日常使用中，只需要定期在运动铰接点涂抹少量润滑脂，清理掉转轴缝隙里的灰尘、草屑，就能长期维持顺畅的收放动作，不需要频繁拆解维护。
