轻木电动遥控固定翼航模结构设计

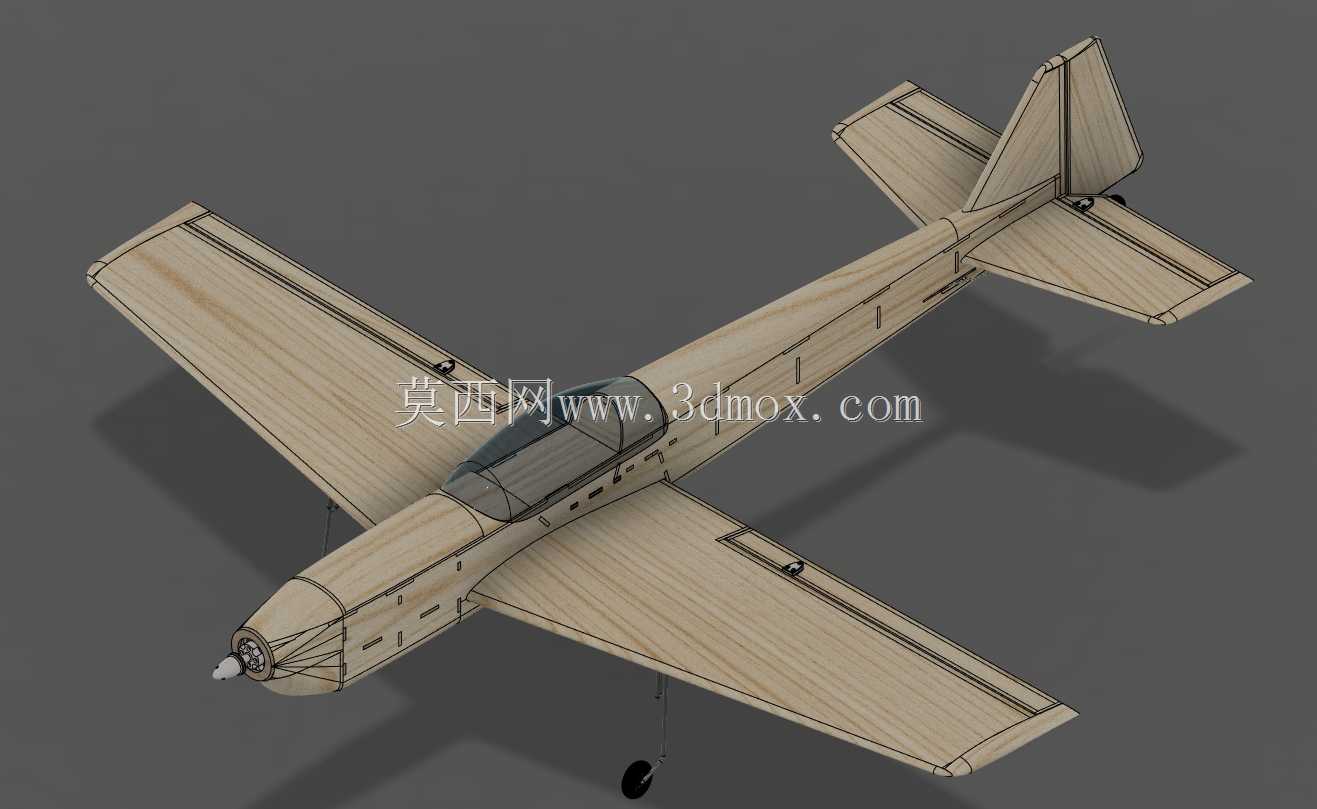

　　这款轻木材质的电动固定翼航模，翼展控制在1000mm量级，属于中小尺寸的遥控飞行模型，主要面向航模爱好者的日常飞行练习、特技动作入门以及轻木航模组装制作场景使用。从结构设计逻辑来看，整机采用常规下单翼布局，平直翼型搭配常规尾翼组，能够在低速飞行状态下保持足够的升力系数与操纵稳定性，降低入门飞手的操纵门槛，同时也能满足基础特技动作比如横滚、斤斗的气动需求。机身主体采用轻木框架加蒙皮的传统轻木航模结构，这种结构设计能够在保证结构强度的前提下最大限度降低整机起飞重量，提升动力系统的效率冗余，同时轻木材料的加工难度低，爱好者可以根据图纸自行切割木料完成组装，也方便飞行后的结构维修与部件更换。

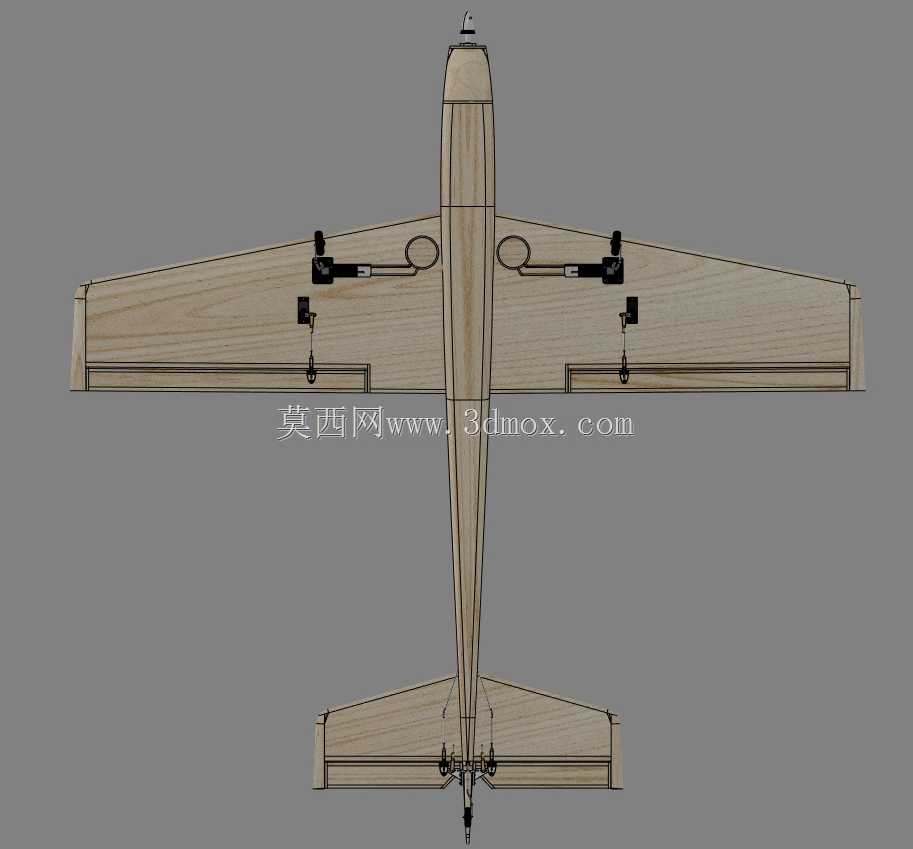

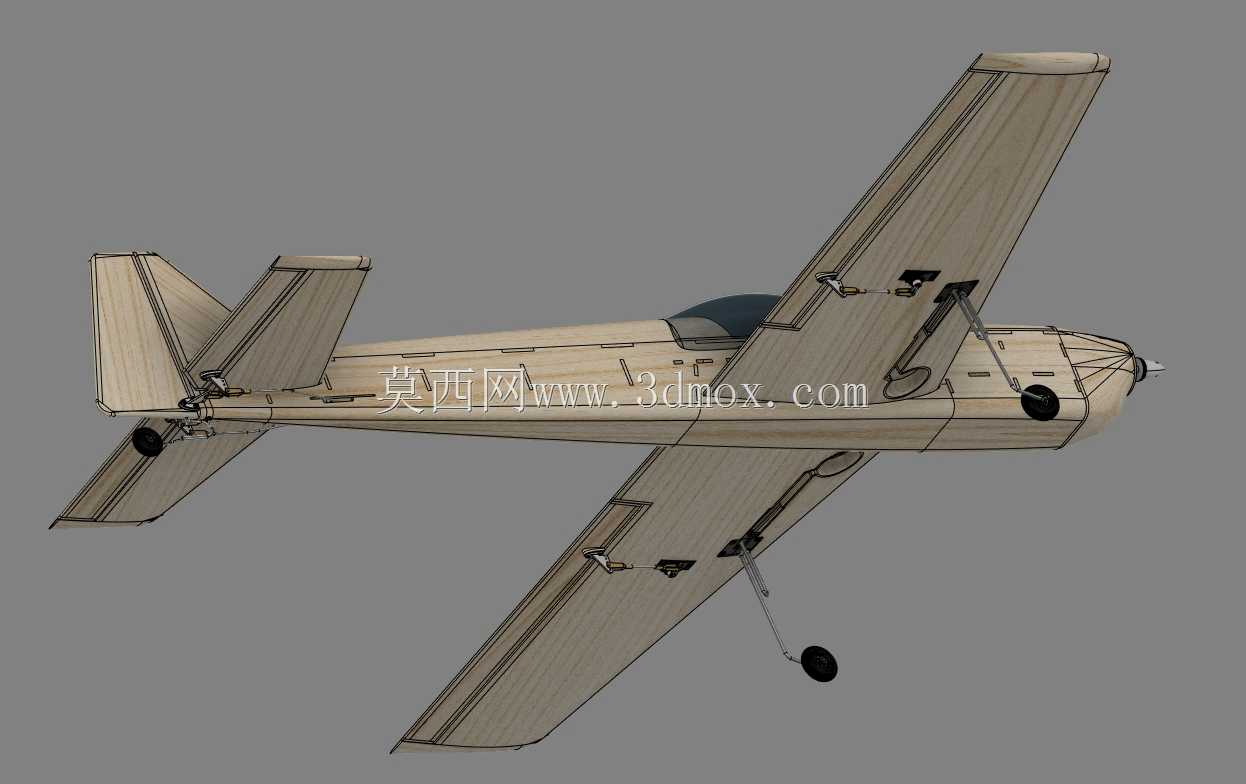

　　动力系统安装位预留了适配外径28mm左右外转子无刷电机的安装座，对应常见的1000-1400kv量级动力配置，能够搭配9-10寸螺旋桨提供足够的静推力，满足整机起飞重量在500-700g区间的推重比要求，保证垂直爬升与特技动作的动力储备。操纵系统方面，机翼预留了两个舵机安装位，分别对应左右副翼的操纵，尾翼部分预留了升降舵、方向舵的舵机安装空间，能够适配9g规格的微型模拟舵机，舵面铰链采用传统的轻木蒙皮铰接或者合页铰接结构，保证舵面偏转角度足够同时操纵虚位控制在合理范围，避免飞行中出现舵面震颤影响操纵精度。起落架采用后三点式布局，主起落架安装在机翼根部下方的机身加强框位置，尾轮安装在垂尾下方的机尾段，结构简单重量轻，能够满足草地、

　　硬化铺装场地的起降需求，同时在轻微硬着陆时能够通过结构形变吸收冲击能量，避免机身主体结构受损。机翼采用单凸平凸翼型，相对厚度控制在12%-15%区间，这种翼型的低速升阻比表现优异，失速速度低，能够在较小的场地完成起降，同时机翼内部设计了翼梁与翼肋组成的承力框架，翼梁采用轻质桐木或者层板加强，能够承受飞行中的机动载荷，避免大过载机动时机翼出现结构断裂。机身内部从机头到机尾依次规划了动力舱、电池舱、接收机舱、舵机安装舱的空间，电池舱位置设计在机翼前缘附近的机身重心位置，能够通过调整电池前后位置快速调整整机重心，保证整机重心处于机翼弦长30%左右的最优区间，避免飞行中出现头轻或者头重导致的操纵特性恶化。尾翼组采用常规平尾加垂尾的布局，

　　平尾与垂尾均采用轻木框架结构，平尾安装角设计为0度到负1度区间，配合机翼的安装角保证整机的纵向静稳定性，降低飞手平飞时的操纵负担。整机的所有结构连接处都预留了粘接定位槽，组装时能够快速对准部件位置，降低组装难度，同时关键承力部位比如电机安装座、机翼对接位、起落架安装位都设计了层板加强结构，避免动力震动或者着陆冲击导致的结构松脱。从实际使用场景来看，这款航模既可以作为航模入门爱好者的第一架轻木组装航模，帮助爱好者理解固定翼航模的结构原理与操纵逻辑，也可以作为有一定飞行经验的爱好者的日常休闲飞行机型，完成基础特技动作练习，同时其全轻木结构的外观质感也具备一定的静态展示价值，能够作为航空模型展品摆放。
