翼展一米轻木构架遥控航模飞机结构

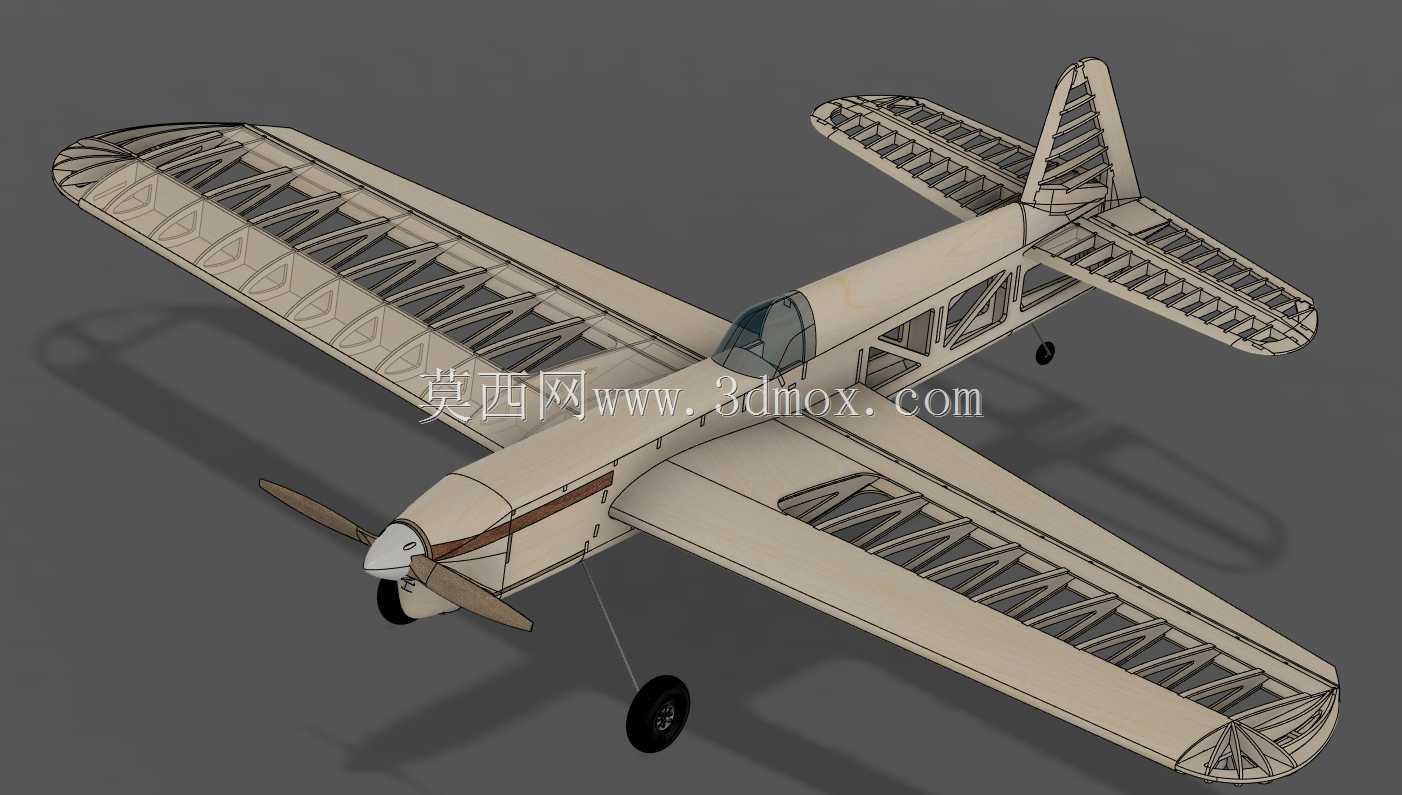

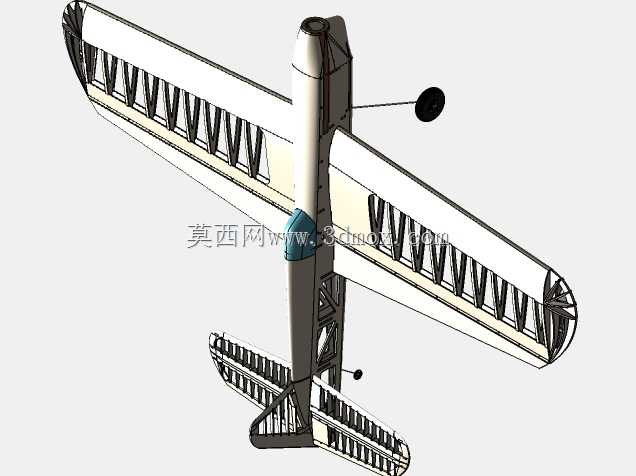

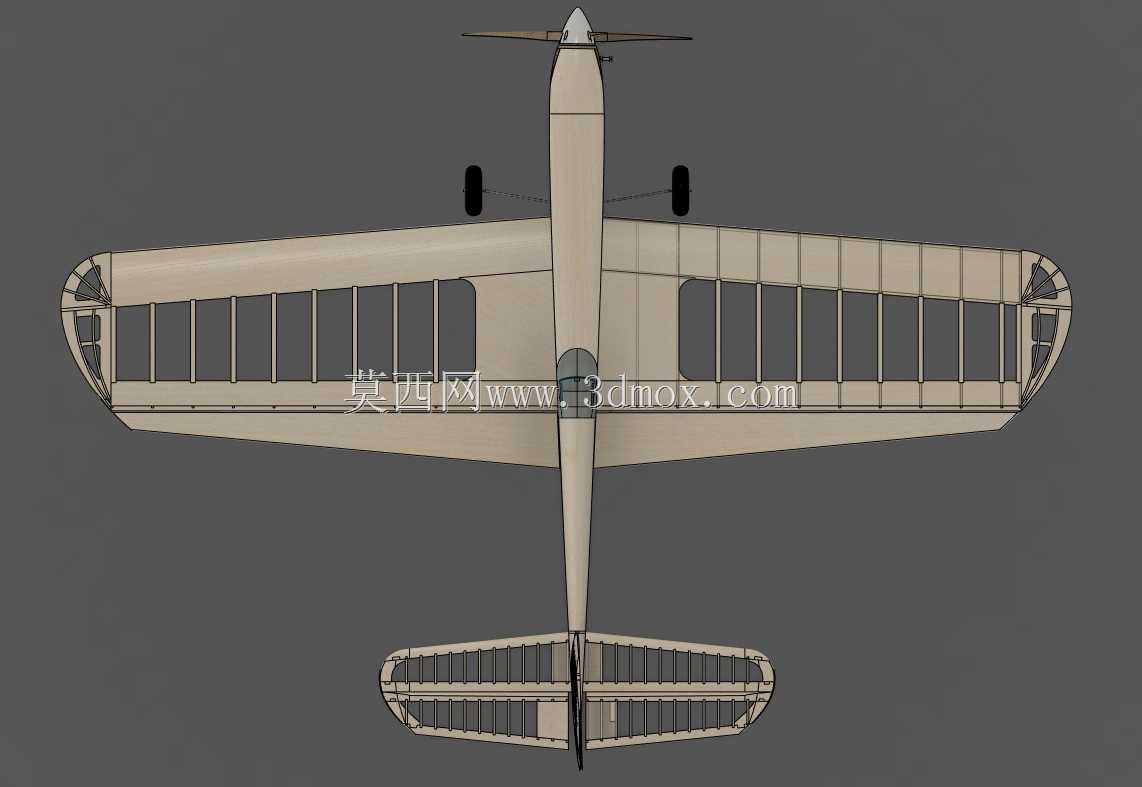

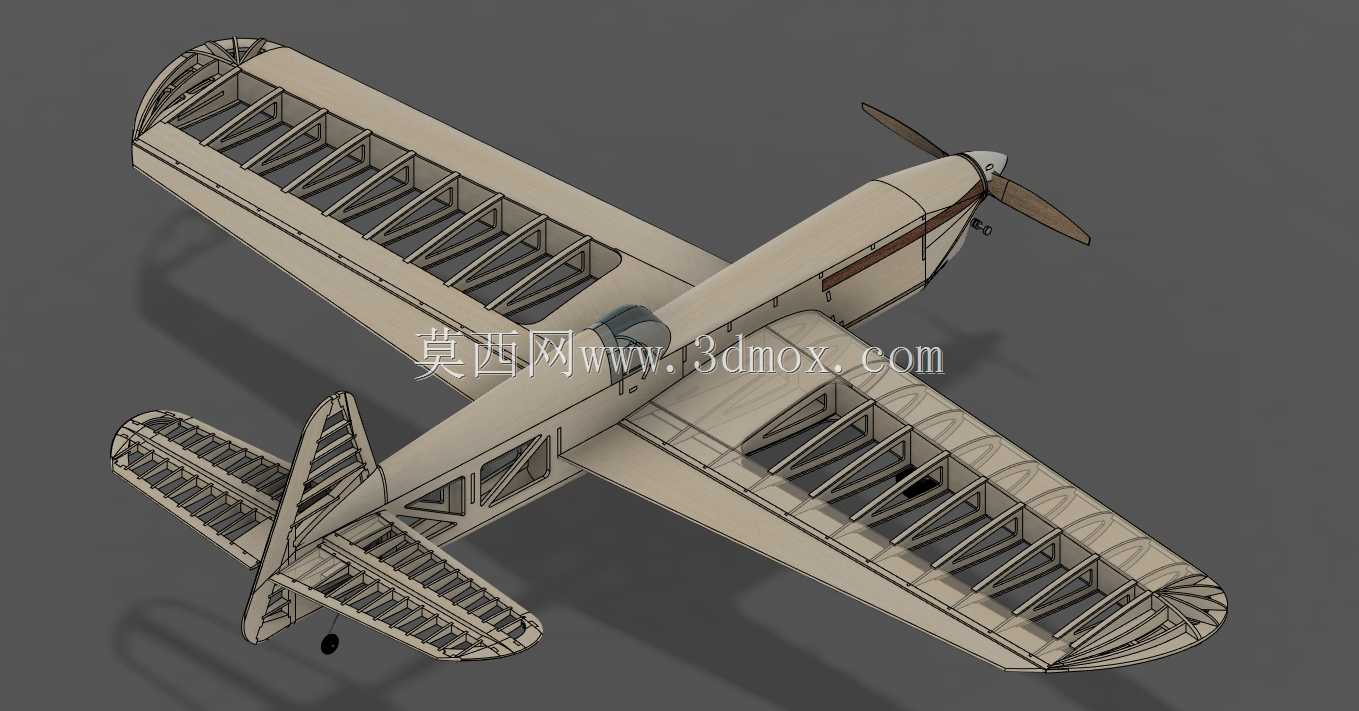

　　这款油动固定翼航模采用经典的上单翼布局，翼展设定为1000mm，整体尺寸适配0.25至0.30排量的电热式或压燃式小型动力装置，既满足户外小场地飞行的便携性要求，也能保证足够的升力冗余应对轻度乱流。从结构设计来看，整机全机采用传统轻木构架式工艺路线，机翼部分为分段式翼肋排布，沿主梁方向等距布置成型翼肋，前缘采用弧形轻木条封边，后缘搭配薄轻木片裁切的舵面安装位，机翼中段与机身对接位置设置加强层板隔框，分散飞行过程中升力带来的弯曲载荷，避免翼根处出现应力集中。机身部分从机头到机尾依次布置动力安装座、燃油舱位、接收机与舵机安装舱、翼台定位结构、尾翼连接座，纵向采用方形轻木主梁贯穿，横向隔框按气动外形曲线裁切后与主梁粘接，

　　外部后续可覆盖热缩蒙皮形成完整气动外形，这种构架式结构相比实心泡沫或注塑机身，能在保证结构强度的前提下将整机重量控制在极低水平，提升飞行时的动力效率与特技动作响应灵敏度。尾翼部分同样采用构架式设计，水平尾翼与垂直尾翼均为对称翼型，舵面通过合页与安定面连接，舵机摇臂通过钢丝拉杆与舵面摇臂连接，传动间隙控制在合理范围内，保证操纵指令的精准传递。机头位置的动力安装座预留了标准发动机安装孔位，可适配同排量级别的两冲程电热发动机或小型柴油动力装置，安装座后方设置防火层板，隔绝发动机工作时的高温与油污，避免损伤机身木结构；螺旋桨搭配适配尺寸的木质两叶桨，整流罩采用流线型设计降低飞行阻力。起落架为后三点式布局，主起落架安装在机翼下方靠前位置，

　　采用弹性钢丝弯折成型，可在降落时吸收冲击能量，尾轮与方向舵联动，提升地面滑行时的方向操纵性。从实际应用场景来看，这类尺寸的油动固定翼航模主要面向有一定操纵基础的航模爱好者，既可以完成日常的休闲飞行，也能参与初级特技动作的练习，包括筋斗、横滚、倒飞等基础特技动作，构架式的结构设计也方便爱好者在出现飞行磕碰后进行局部维修，更换损坏的翼肋或隔框即可快速修复，相比整体成型的机身维修成本更低。设计过程中需要重点关注重量配平，整机重心需控制在机翼弦长30%左右的位置，因此在布置设备舱内的电池、接收机、舵机位置时，需要反复调整配重，避免头重或尾重影响飞行稳定性；翼台与机身的连接位置采用尼龙螺栓固定，方便日常拆装运输，

　　同时在遇到较大冲击时螺栓会先断裂，保护机身主结构不受损坏。机翼的翼型选择上采用了低速升阻比表现优异的平凸翼型，在小迎角状态下就能提供足够升力，降低起飞滑跑距离，同时失速特性温和，即使操纵失误进入失速状态也能轻松改出，适合中级爱好者操纵。燃油舱的容积设计匹配对应排量发动机的油耗水平，可保证单次加油后10至15分钟的飞行时长，满足日常飞行的续航需求，油舱位置靠近整机重心，燃油消耗过程中不会引起重心位置的大幅偏移，保证整个飞行过程中操纵手感的一致性。舵机安装位预留了标准9g舵机的安装尺寸，舵机通过螺丝直接固定在层板安装座上，避免飞行过程中出现舵机移位导致操纵失灵的问题；所有拉杆走线都在机身内部预留了通道，避免拉杆外露增加飞行阻力，同时也能减少外界环境对传动机构的干扰。尾翼与机身的连接采用插接式设计，外场组装时无需粘接即可快速完成尾翼的安装定位，定位销保证尾翼与机翼的相对位置精度，避免安装偏差导致飞行时出现偏航或俯仰力矩异常。
