DN400PN10等径法兰连接钢制三通管件

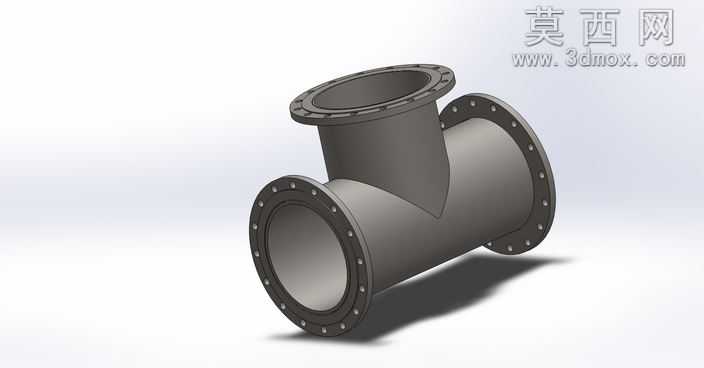

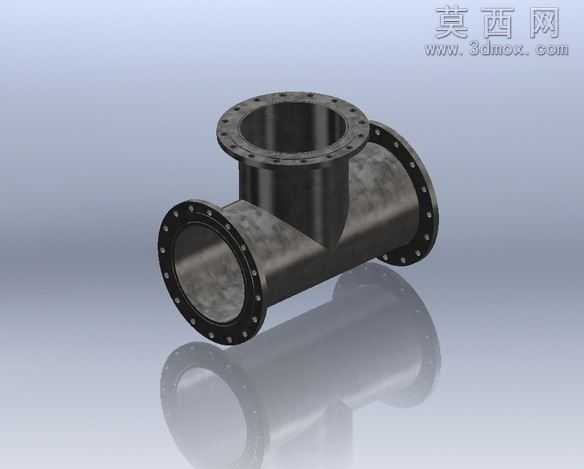

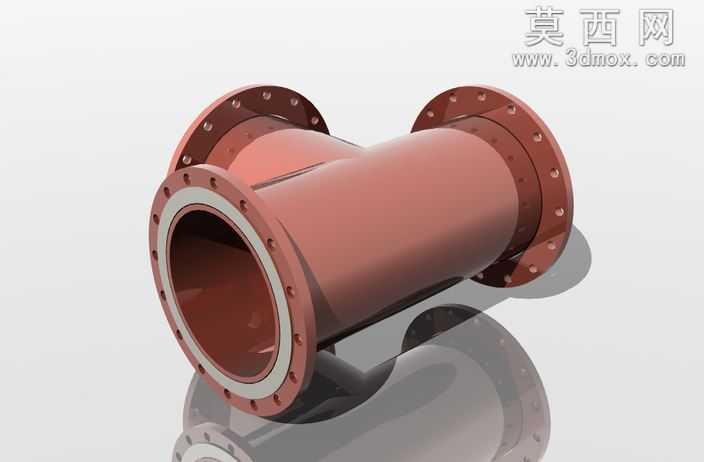

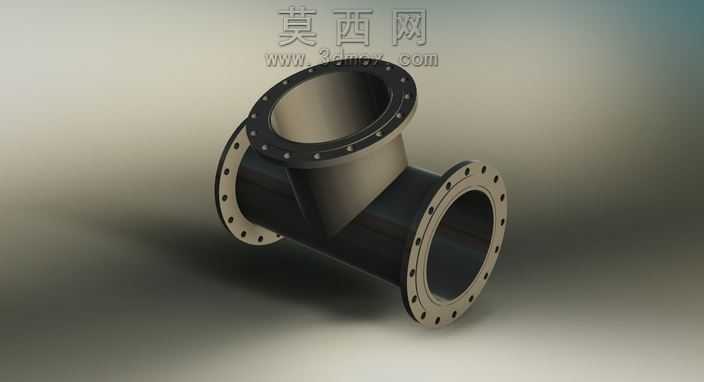

本作品为等径法兰式三通管道连接件，建模过程严格遵循DIN标准法兰钢制件的尺寸规范开展，首先以公称通径DN400、公称压力PN10的参数为核心基准，在三维建模环境中先绘制三通主体的中心轴线，确定三个接口的正交位置关系，保证三个连通端口的轴线两两垂直、中心交汇点定位精准，主体流道部分采用等径圆柱结构做布尔合并，处理相贯线位置时做了平滑过渡处理，避免流体输送过程中出现尖锐转角造成的流阻增大、介质淤积问题。法兰盘部分的建模完全匹配DIN标准的尺寸要求，逐一绘制法兰盘的密封面凸台、螺栓孔圆周阵列结构，螺栓孔的数量、孔径、孔位分度圆直径均严格对应PN10压力等级下DN400法兰的标准参数，法兰盘与主体筒体的连接位置添加了标准圆角过渡，还原实际钢制管件焊接或铸造成型后的工艺结构特征。材质渲染阶段采用了工业常用的碳素钢材质效果，调整材质的粗糙度、金属度参数，还原钢制压力管件经防锈处理后的哑光金属质感，同时添加了柔和的环境光影效果，通过多角度光源投射突出管件的结构轮廓、法兰螺栓孔的细节特征，渲染输出的预览图可清晰展示三个法兰端面的结构、相贯位置的过渡形态。设计过程中充分考虑该类管件的实际使用场景，作为管道系统中用于介质分流、合流的核心连接件，整体结构无多余设计特征，所有尺寸均匹配对应压力等级的管道安装要求，三个法兰端面的密封面结构保持一致，可直接与同规格的法兰管道、阀门等部件配对安装，模型的结构完整性覆盖了实际产品的所有关键特征，可用于管道系统的装配模拟、工程方案展示、施工安装交底等场景，建模过程中对法兰背面、筒体与法兰连接的根部等容易被忽略的结构也做了完整还原，保证模型与实际工业产品的结构一致性，不存在结构缺失、尺寸错位的问题。
