膜片弹簧式汽车离合器总成结构设计

项目分类:汽车 发布时间:2023-09-05 ID:709553
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计
  • 膜片弹簧式汽车离合器总成结构设计

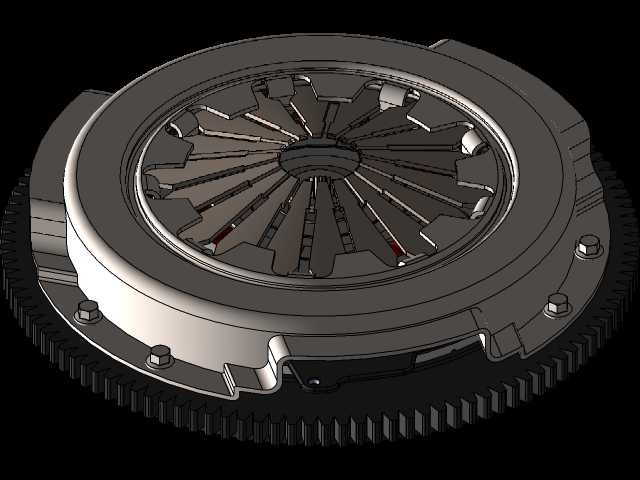

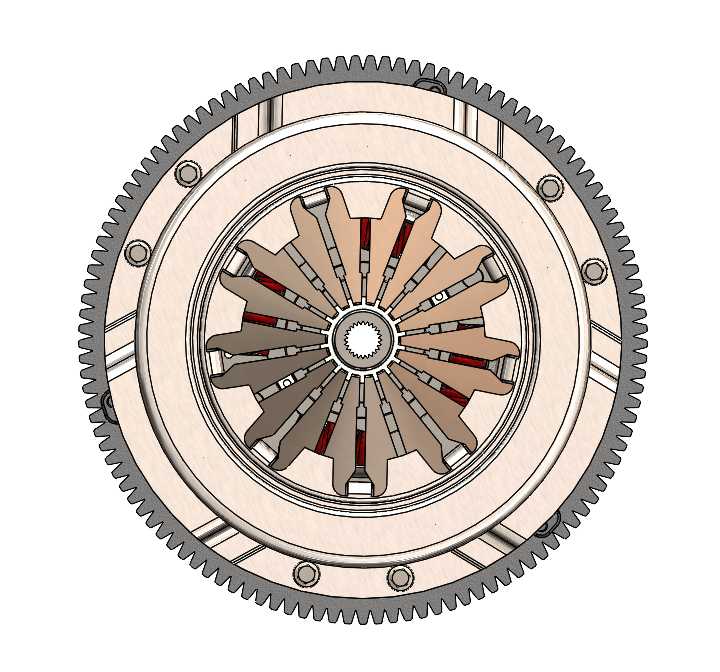

  这套离合器总成属于乘用车与轻型商用车手动传动系统里的核心接合部件,日常装车场景集中在发动机飞轮与变速器输入轴之间的动力传递路径上,整车起步、换挡、过载保护这几个工况都要靠它完成动力的平顺切断与接合。从实际装车边界来看,总成最外圈的启动齿圈直接和发动机飞轮外缘过盈压装配合,齿圈的齿形参数、节圆直径必须和启动机驱动齿轮的啮合行程完全匹配,冷态下齿圈和飞轮的过盈量要控制在合理区间,既要避免发动机高速运转时齿圈松脱甩出,也要防止压装过程中齿圈受热膨胀量过大导致冷却后内应力超标出现开裂。

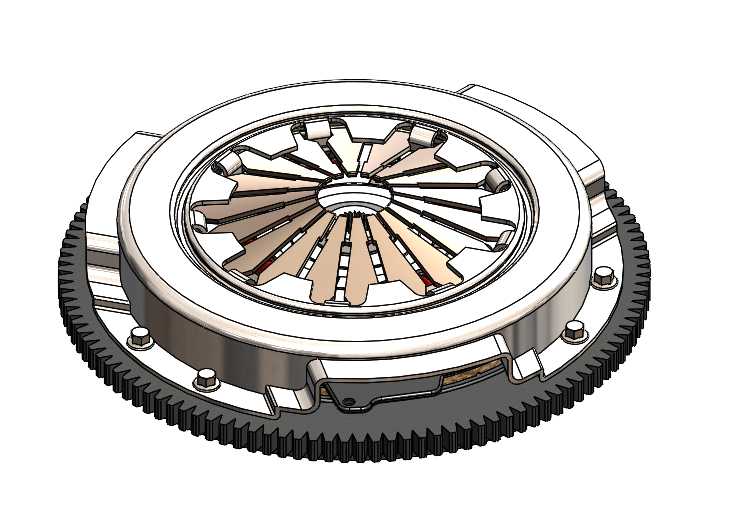

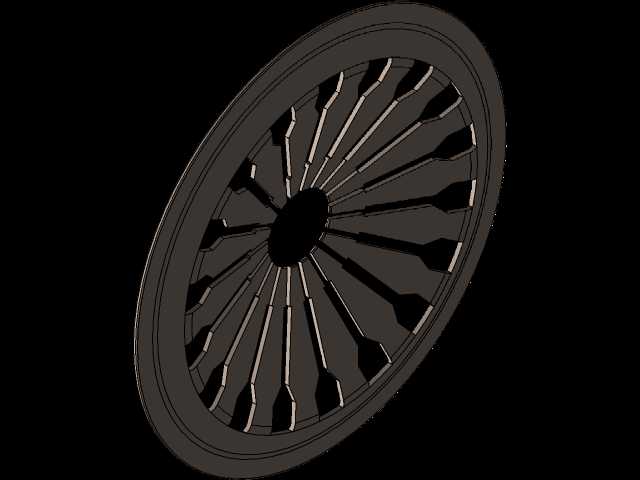

  从结构设计逻辑拆解,这套总成采用的是乘用车领域应用最广泛的膜片弹簧压紧结构,和传统螺旋弹簧离合器相比,膜片弹簧本身兼具压紧弹性元件和分离杠杆的双重作用,零件数量大幅减少,轴向布置尺寸更紧凑,非常适配前置前驱车型机舱内有限的轴向安装空间。膜片弹簧的指状分离指沿圆周均匀分布,分离轴承在工作时直接沿轴向推动分离指内端,利用膜片弹簧中部的支撑铆钉作为支点,让膜片弹簧外端翘起,解除对压盘的压紧力,这个杠杆比的匹配是整个离合器设计的核心:支点位置、分离指内端受力点、外端作用点的径向距离比例,直接决定踏板力大小和分离行程的对应关系,工程标定阶段要反复验算膜片弹簧的负荷特性曲线,保证摩擦片在正常磨损范围内,压紧力不会出现大幅衰减,同时分离时踏板力不会出现过重或者踏板回位不畅的问题。

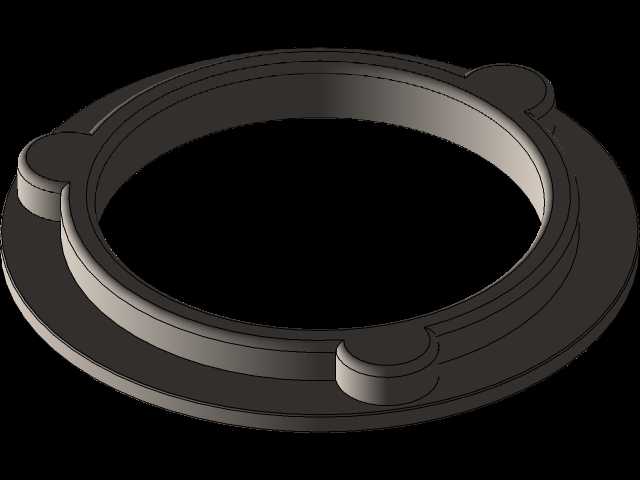

  压盘作为直接向摩擦片施加压紧力的受热零件,材质一般选用高强度灰铸铁,背面均布的传动凸台和离合器盖上的窗口配合,既可以传递发动机输出的扭矩,又能保证压盘沿轴向自由滑动实现分离动作。压盘的厚度设计要兼顾热容量和轴向尺寸:车辆频繁半联动起步的时候,摩擦片滑磨产生的大量热量会快速传导到压盘上,足够的质量和壁厚可以储存热量,避免短时间内温升过高导致摩擦片表面烧蚀、压盘受热翘曲变形;同时压盘和离合器盖之间布置的多组传动钢片,除了传递扭矩,还能在分离的时候拉动压盘向后回位,保证摩擦片彻底脱离压紧状态,避免换挡时出现带挡、分离不彻底的故障。

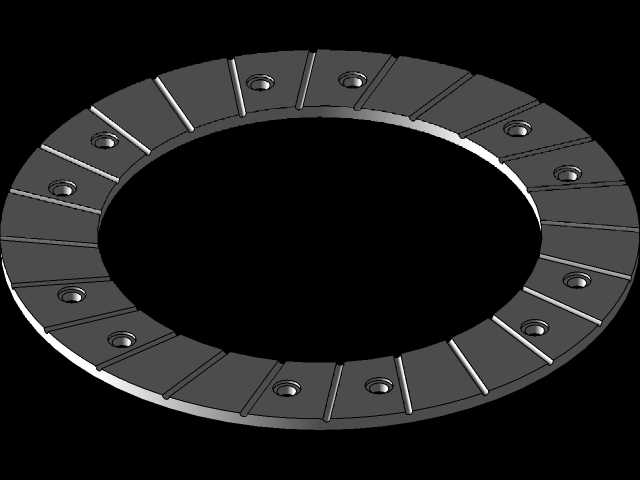

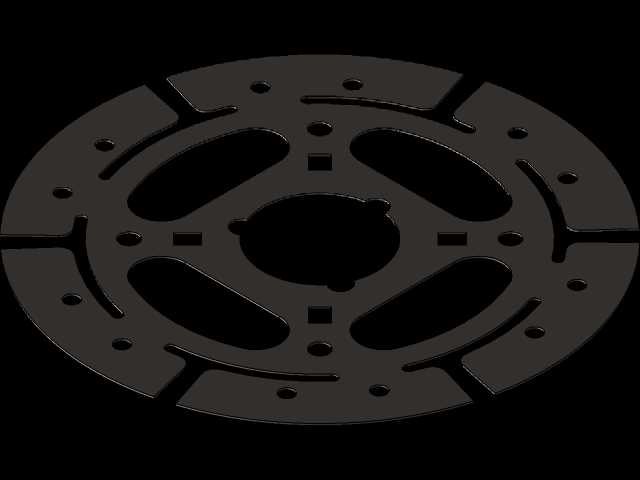

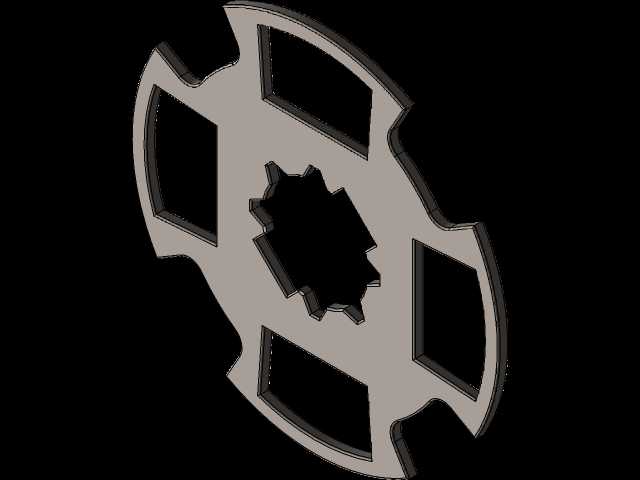

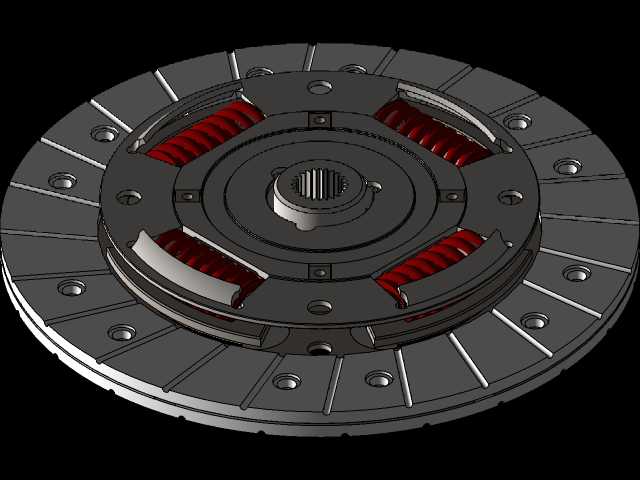

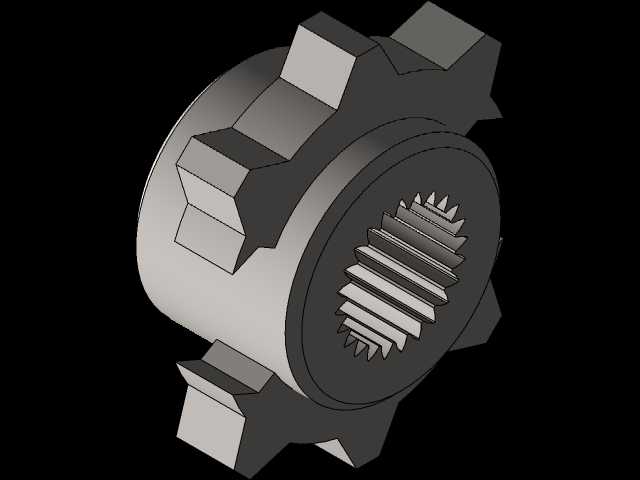

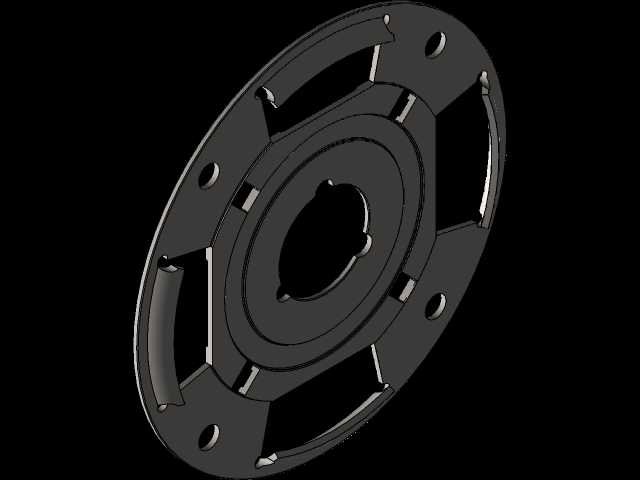

  和压盘配合的从动盘摩擦片组件,两面都采用耐磨摩擦材料,中间的从动盘毂带有花键孔,和变速器输入轴的花键轴段滑动配合,动力经过摩擦面传递到从动盘钢片,再通过扭转减振器的减振弹簧缓冲后传递给花键毂,最终输入变速器。这套扭转减振结构可以有效吸收发动机运转时输出的扭矩波动,避免传动系统在常用转速区间出现共振,降低齿轮啮合的冲击噪音,在整车怠速、急加速急减速的工况下,能明显缓解传动系的扭转振动。

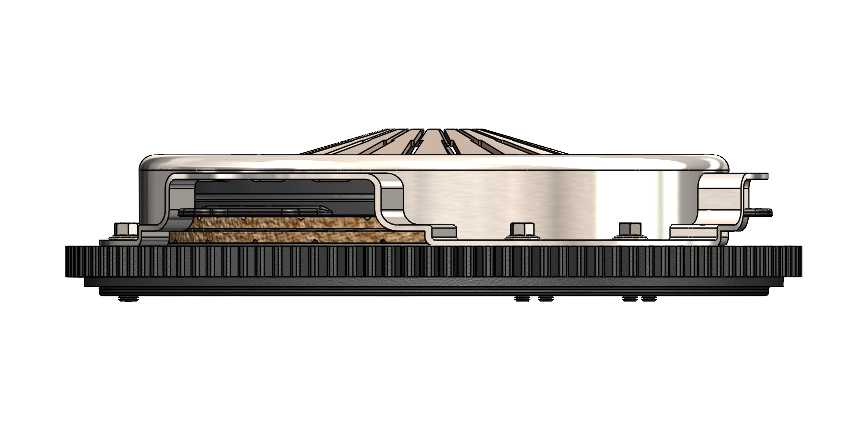

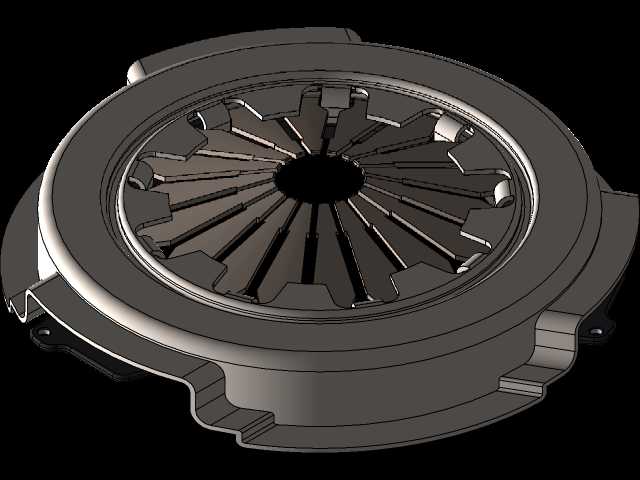

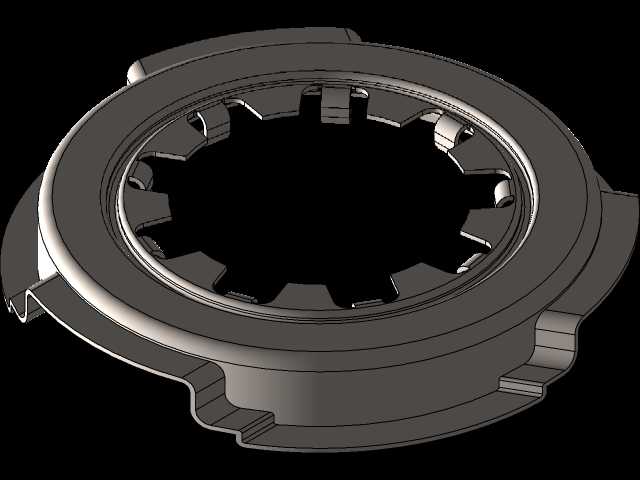

  离合器盖作为整个总成的安装基体,采用冲压钢板成型,外缘的多个安装螺栓孔和飞轮端面对应的螺纹孔定位配合,装配时要以飞轮的止口作为径向定位基准,保证整个离合器总成的回转中心和曲轴、变速器输入轴的同轴度,同轴度超差会直接导致运转时出现抖动、分离轴承偏磨、踏板振动等问题。总成外围的齿圈除了配合启动机完成发动机点火启动,齿圈的端面跳动量也有严格公差要求,启动机齿轮啮入的时候如果端面跳动过大,会出现打齿、啮合冲击异响的问题。

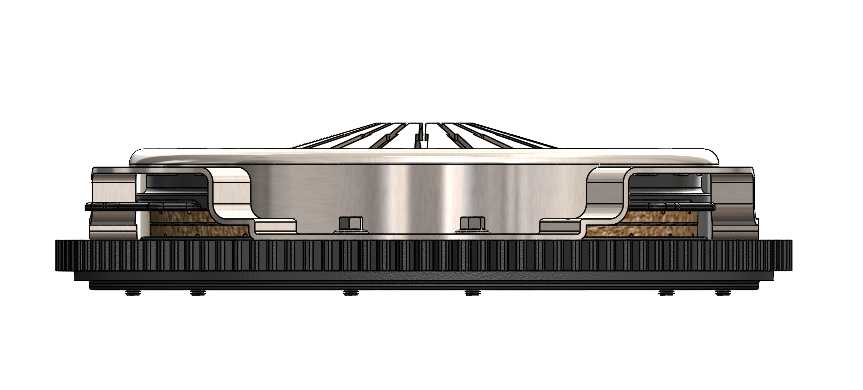

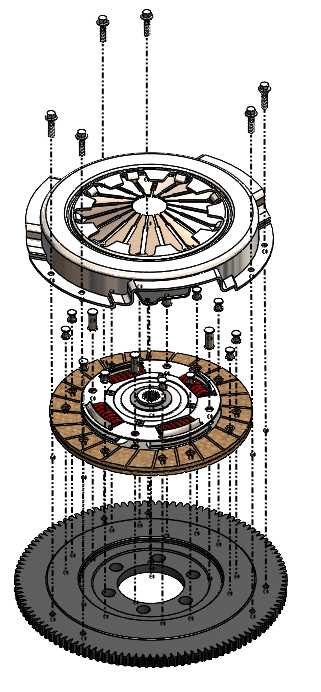

  在三维建模过程中,需要重点核对各个运动部件的间隙:分离指端部和分离轴承端面的自由间隙、压盘全行程移动时和周边铆钉、盖体窗口的避让间隙、摩擦片磨损到极限厚度时膜片弹簧的压紧力变化区间,都要在装配环境里做运动干涉检查。比如压盘向后移动完成最大分离行程时,要保证从动盘两侧和飞轮端面、压盘端面之间都有足够的均匀间隙,彻底切断动力传递,避免换挡时齿轮同步器出现打齿。同时整个总成的轴向堆叠尺寸,要和发动机缸体后端面、变速器前壳体的安装空间匹配,离合器盖的外轮廓不能和飞轮壳内部的加强筋、启动机安装座发生空间干涉。

  从实际维修和装配的工艺角度,这套总成装车时需要使用专用导向轴插入从动盘花键孔和曲轴后端的导向轴承孔,保证从动盘中心和曲轴中心对齐,再均匀交叉拧紧离合器盖的固定螺栓,如果装配时不对中,变速器输入轴装入时会出现花键对位困难,车辆投入使用后很快会出现离合器抖动、摩擦片偏磨的故障。膜片弹簧分离指的端面高度也要在装配后保持在同一平面,高度差过大会导致分离轴承接触时受力不均,局部磨损过快,踏板出现周期性的振脚感。

  在工况适应性上,这类膜片弹簧离合器的压紧力特性是非线性的,当摩擦片随着使用逐渐磨损变薄,膜片弹簧的压紧力不仅不会下降,在一定磨损区间内还能保持小幅上升,这一特性远优于螺旋弹簧离合器压紧力随压缩量减小线性下降的问题,在整个摩擦片使用寿命周期内都能可靠传递发动机最大输出扭矩,不会出现轻微磨损就打滑的情况。只有当摩擦片磨损到极限厚度,膜片弹簧的工作点越过特性曲线的拐点之后,压紧力才会快速下降,此时就需要更换从动盘组件。建模时把这些配合关系、运动行程、安装定位特征完整还原,能给后续的传动系匹配、工装夹具设计、维修工艺模拟提供准确的三维数据支撑。
