台式机标准尺寸轴流散热风扇结构设计

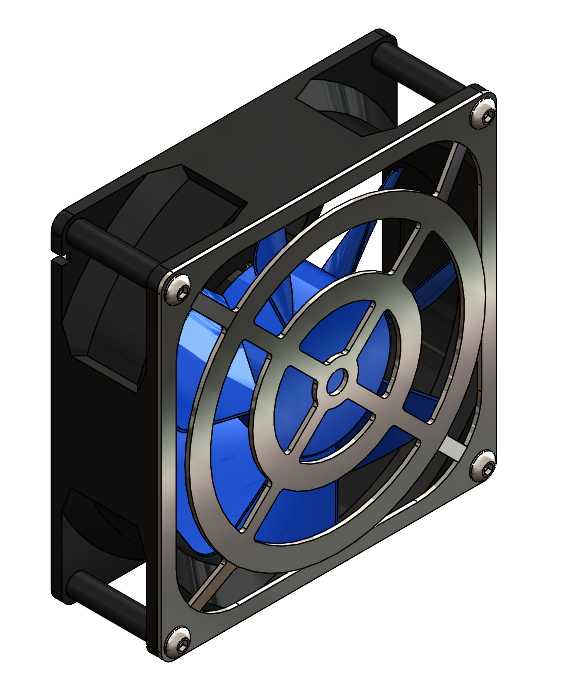

　　日常做结构设计时，机箱散热风扇是最常接触的小型风冷部件，不管是做台式整机装配、工控机箱布局还是小型设备散热改造，都绕不开这类标准件的选型与适配。这次建模的是常规80mm规格的直流轴流风扇，先从安装边界说起，这类风扇的安装孔位完全遵循行业通用标准，四个角的固定孔中心距为71.5mm，适配M3规格的自攻螺丝或者减震胶钉，整体外框尺寸808025mm，是台式机机箱、小型服务器、桌面3D打印机控制箱最常用的安装尺寸，做布局时只要预留出26mm以上的纵深空间，加上进出风侧各5mm的通风间隙，就能避免安装干涉，也不会因为贴紧部件产生风噪。

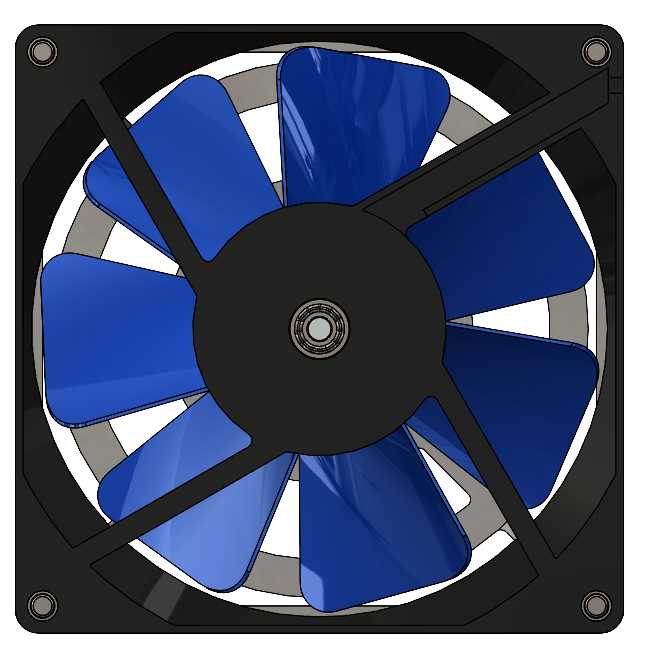

　　从功能特性来看，这类轴流风扇的核心作用是通过扇叶旋转驱动空气定向流动，带走密闭空间内电子元件工作产生的积热，扇叶采用七叶后掠式设计，相比传统五叶结构，相同转速下能输出更大的风量，同时切割空气的频率更高，运行时的气动噪音更低，适合对噪音有一定要求的民用电脑场景。外框采用PBT阻燃材质注塑成型，四个角做了加厚处理，安装时的抗挤压能力更强，不会因为螺丝锁附过紧出现框体变形的问题，扇叶中心的轮毂位置做了动平衡校准结构，建模时特意还原了轮毂上的平衡配重卡槽，实际生产中可以通过卡装金属配重片调整扇叶动平衡，避免高速旋转时出现抖动，影响轴承寿命。

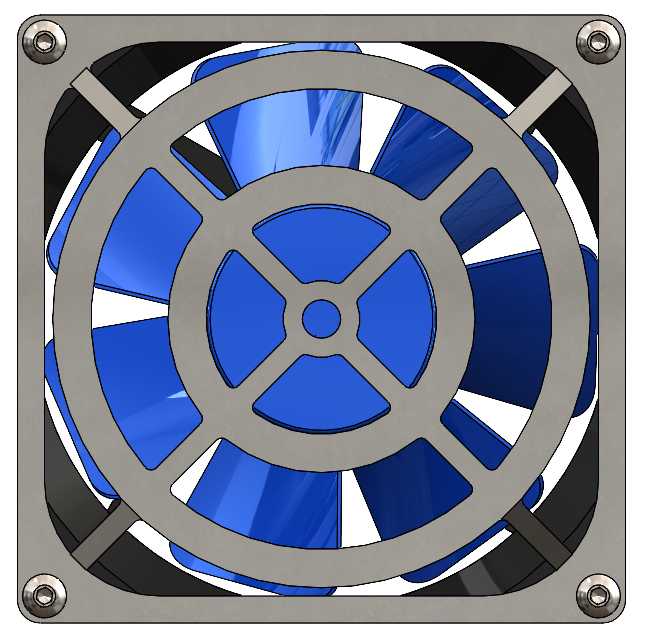

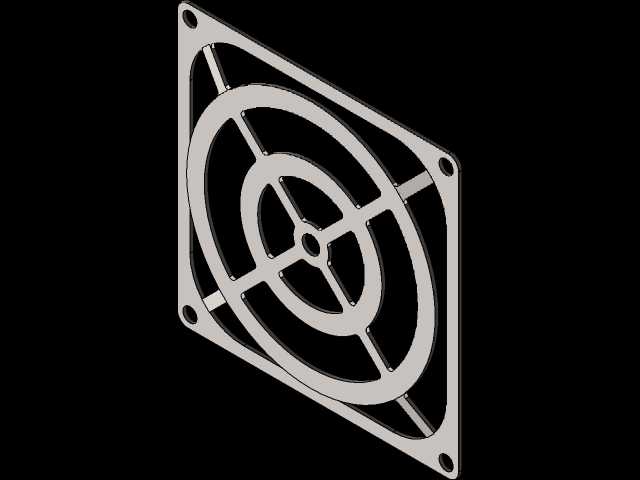

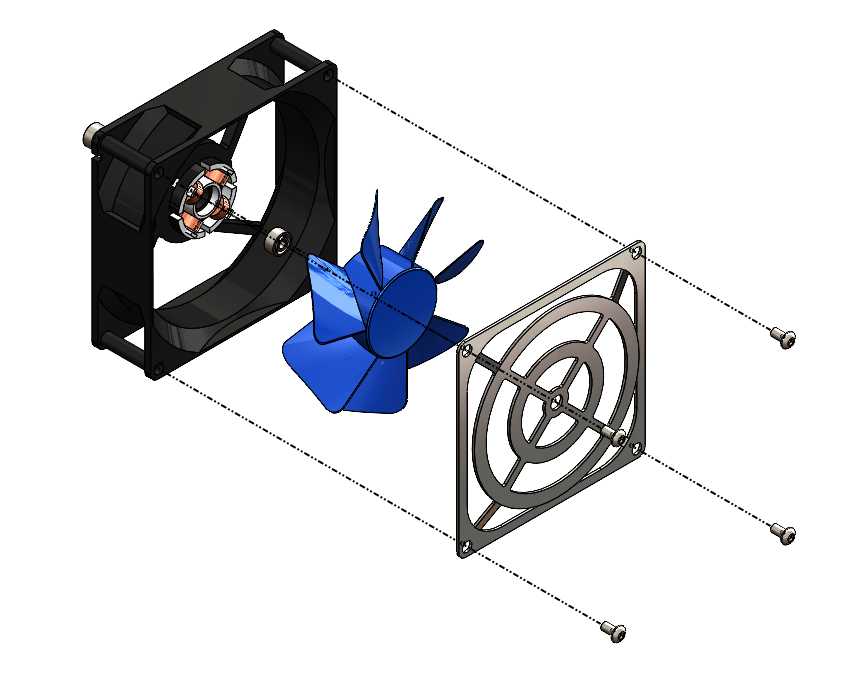

　　设计思路上，首先要保证扇叶与外框内壁的间隙控制在0.8-1.2mm之间，间隙过大会产生回流降低送风效率，间隙过小则容易因为扇叶形变、装配公差出现擦框问题。外框的四个边角做了R3的圆角过渡，既避免安装时划伤操作人员，也能减少边角处的应力集中，提升注塑成品的良品率。正面的金属防护网采用十字加环形加强筋的结构，钢丝直径0.8mm，外层做镀镍防锈处理，既能防止异物触碰旋转的扇叶造成损坏，也不会过多阻挡进风面积，防护网通过四个角的卡扣与外框固定，不需要额外螺丝，拆装清理灰尘时更方便。

　　实际应用场景里，这类风扇除了用在台式电脑机箱的前进风、后出风位置，还可以适配在小型功放设备、NAS存储服务器、桌面激光雕刻机的控制箱散热位，只要供电参数匹配，安装孔位一致就能直接替换使用。建模时还原了风扇侧边的走线槽结构，供电线可以顺着外框侧边的凹槽走线，避免安装时线材被夹在风扇与安装面之间，影响装配平整度。轴承位置采用含油轴承结构的安装位设计，预留了轴承压装的公差带，实际装配时轴承与轴芯的配合公差控制在H7/g6，既能保证转动顺滑，也不会出现轴芯晃动的问题。扇叶的曲面采用等变距螺旋线放样生成，每个叶片的安装角从根部到梢部做了渐变处理，根部安装角更大，保证根部的送风压力，梢部安装角稍小，降低梢部的空气涡流损失，整体送风效率比等安装角的扇叶提升8%左右。做装配验证时还要注意，风扇的出线方向默认在侧边居中位置，做机箱布局时要提前预留出线材的弯折空间，避免线材过度弯折导致内部线芯断裂，影响风扇供电。
