机动车传动系统行星齿轮组结构设计

　　这套行星齿轮组的结构设计，核心围绕机动车变速器的动力分流与转速匹配需求展开，区别于定轴齿轮传动的固定传动比特性，行星轮系依靠太阳轮、行星轮、内齿圈、行星架四个核心构件的不同锁止组合，可实现多档位的动力传递切换，在有限的径向安装空间内完成大传动比的动力输出，适配乘用车辆、小型工程设备的动力舱紧凑布局要求。从实际应用场景来看，这类行星齿轮结构除了搭载在传统燃油车的自动变速器中，也广泛应用在新能源车型的两档减速器、混动系统的动力耦合机构里，部分重载工业输送线的减速单元、小型风电的变桨驱动机构也会采用同原理的行星轮系结构，依靠多行星轮均匀分担载荷的特性，提升传动系统的抗冲击能力，延长核心传动部件的使用寿命。

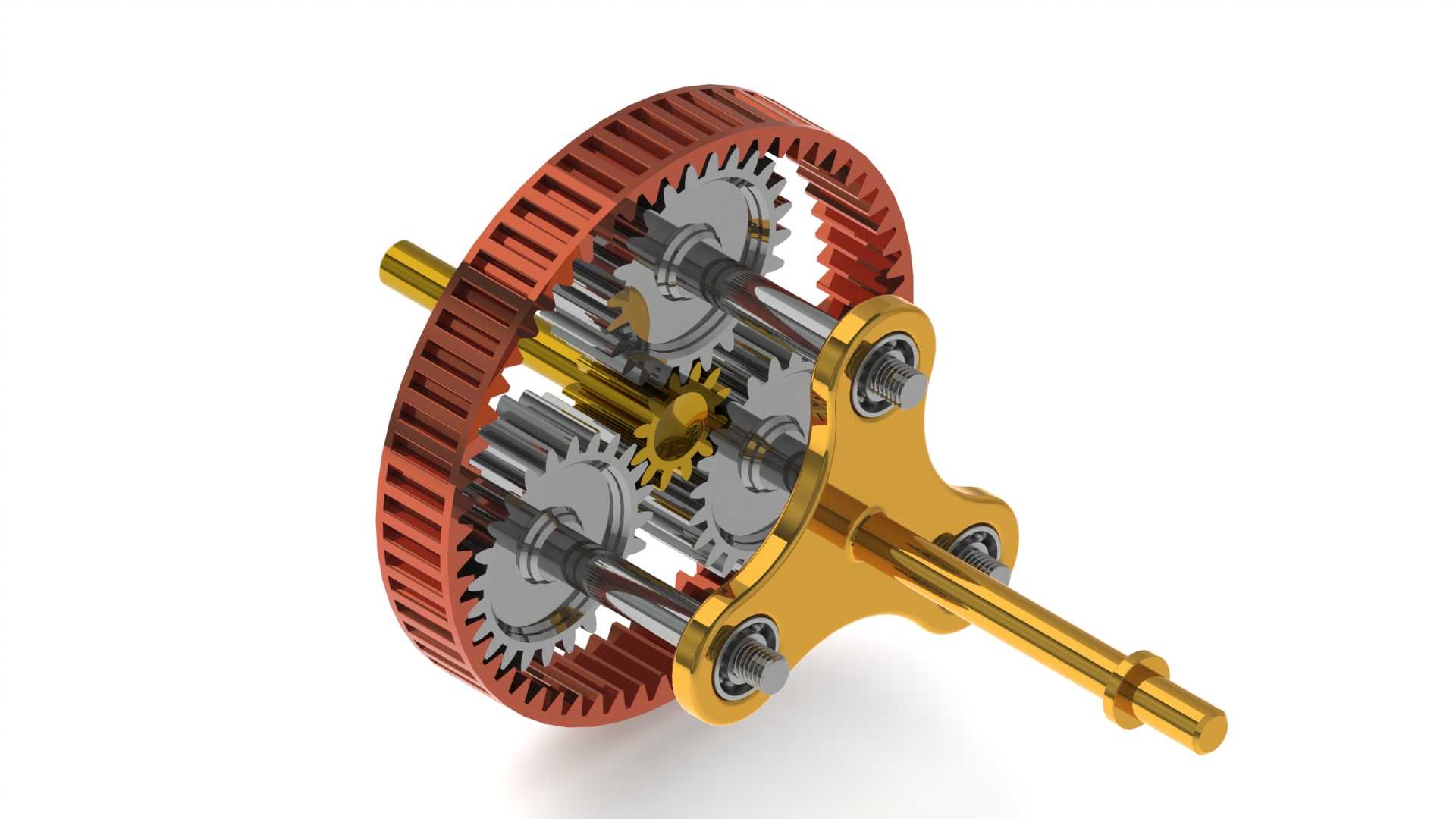

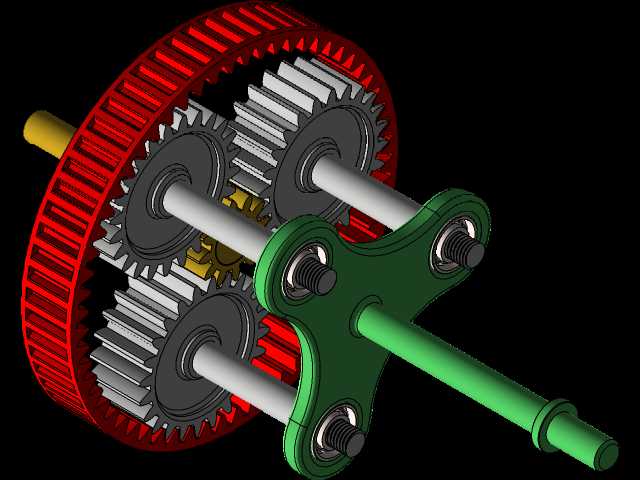

　　从结构设计思路来看，这套模型完整还原了行星轮系的装配约束关系：中心太阳轮作为动力输入构件时，三个均匀分布的行星轮同时与太阳轮、外周内齿圈啮合，行星轮通过滚针轴承安装在行星架的支撑销轴上，行星架作为动力输出端时，可通过锁止内齿圈获得较大的减速传动比，若锁止行星架则可实现反向传动，不同构件的锁止组合可覆盖3-4个常用传动档位，无需额外增加齿轮数量即可拓展变速范围，大幅缩减传动机构的整体轴向尺寸。设计过程中需要重点考量行星轮的均载特性，三个行星轮的安装销轴位置度公差需要控制在0.02mm以内，避免单个行星轮承受过载载荷出现断齿故障；内齿圈采用薄壁齿圈结构设计，外周预留与变速器壳体配合的定位台阶，既保证齿圈的装配定位精度，也能通过薄壁结构的微量形变抵消部分啮合冲击，降低传动过程中的振动噪音。

　　在安装边界与尺寸适配层面，这套行星齿轮组的输入轴与太阳轮采用花键连接，输出轴与行星架集成设计，轴端预留轴承安装位，可直接适配标准深沟球轴承的安装尺寸，输入端轴径、输出端轴径的尺寸公差按照h6级精度设计，与轴承内圈的配合过盈量控制在合理区间，避免装配后出现轴系卡滞问题。内齿圈的外圆直径与变速器壳体的安装孔采用H7/h6间隙配合，装配时可通过外周的定位卡槽实现周向锁止，防止齿圈在传动过程中出现跟转问题。行星架上的销轴安装孔采用等角度分布设计，相邻孔的角度公差不超过±0.05°，保证三个行星轮与太阳轮、内齿圈的啮合侧隙均匀，避免传动过程中出现载荷波动。

　　从功能特性来看，这套行星齿轮组的传动效率可达到97%以上，相比普通定轴齿轮减速器，在相同传动比的前提下体积可缩小30%左右，重量降低25%，同时因为多齿同时啮合，传动过程中的承载能力更强，抗冲击载荷的表现更优，适合在频繁启停、载荷波动较大的工况下使用。设计过程中针对齿轮的啮合参数做了优化，太阳轮与行星轮采用变位齿轮设计，通过合理的变位系数分配，避免齿轮根切问题，同时提升轮齿的弯曲强度，降低啮合过程中的滑动摩擦损耗；内齿圈的齿顶高系数做了针对性调整，避免行星轮在啮合过程中出现齿顶干涉问题，保证轮系运转顺畅。在润滑设计上，行星架的支撑部位预留润滑油道，齿轮啮合部位可通过变速器内部的飞溅润滑实现持续供油，销轴与行星轮之间的滚针轴承也可通过润滑油道获得充足润滑，避免高速运转时出现轴承烧蚀问题。

　　在实际选型适配过程中，这类行星轮系的设计需要匹配配套的离合器、制动器构件，通过液压或者电磁方式控制不同构件的锁止状态，实现不同档位的平顺切换，建模过程中完整还原了所有构件的装配间隙，齿轮啮合侧隙控制在0.1-0.2mm之间，既避免热胀冷缩导致轮齿卡滞，也能减少传动过程中的回程误差，提升传动精度。针对不同的应用场景，可通过调整齿轮模数、齿宽、行星轮数量来调整整套轮系的承载能力，比如重载工况下可将行星轮数量增加到4个，进一步分摊轮齿载荷，高速工况下可对齿轮做齿顶修缘处理，降低高速啮合时的振动噪音。这套模型的结构细节完整覆盖了实际生产中的装配工艺要求，比如销轴与行星架的连接采用过盈配合加防转销的设计，避免销轴在长期交变载荷下出现转动松脱问题，轴端的锁紧螺母预留了止动垫圈安装位，可实现输出轴的轴向锁止，防止轴系出现轴向窜动影响齿轮啮合精度。
