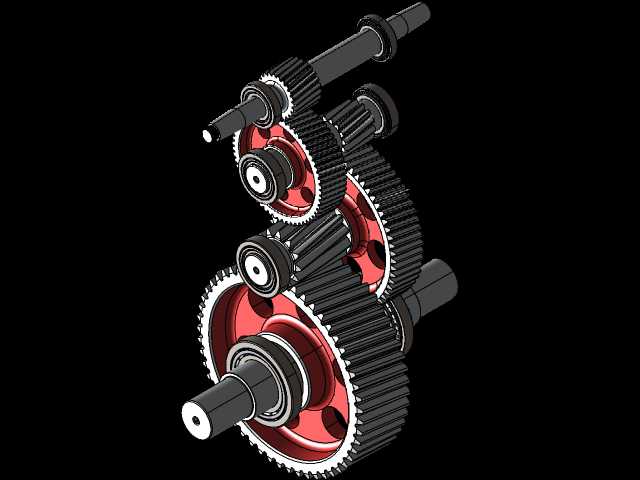

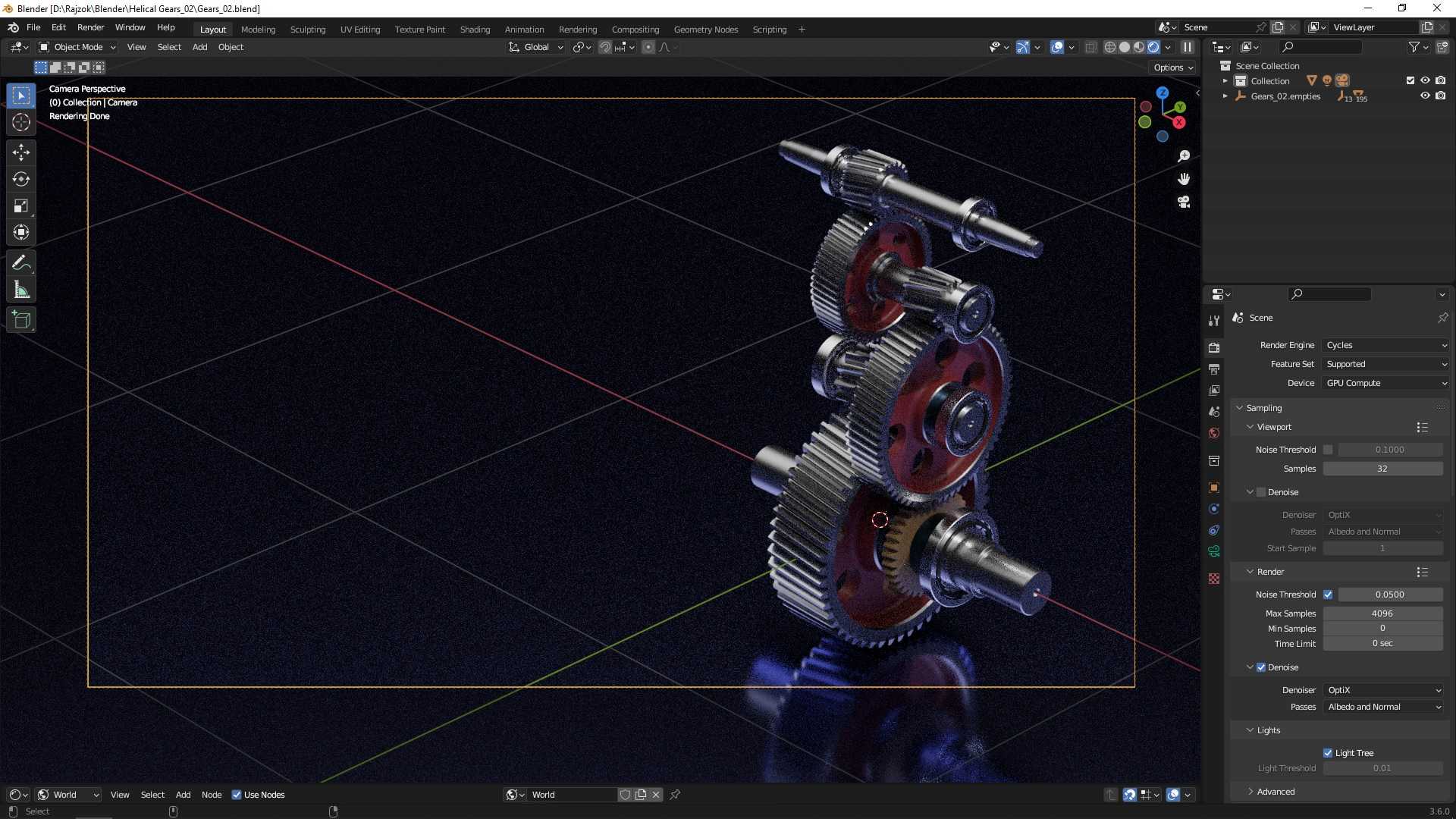

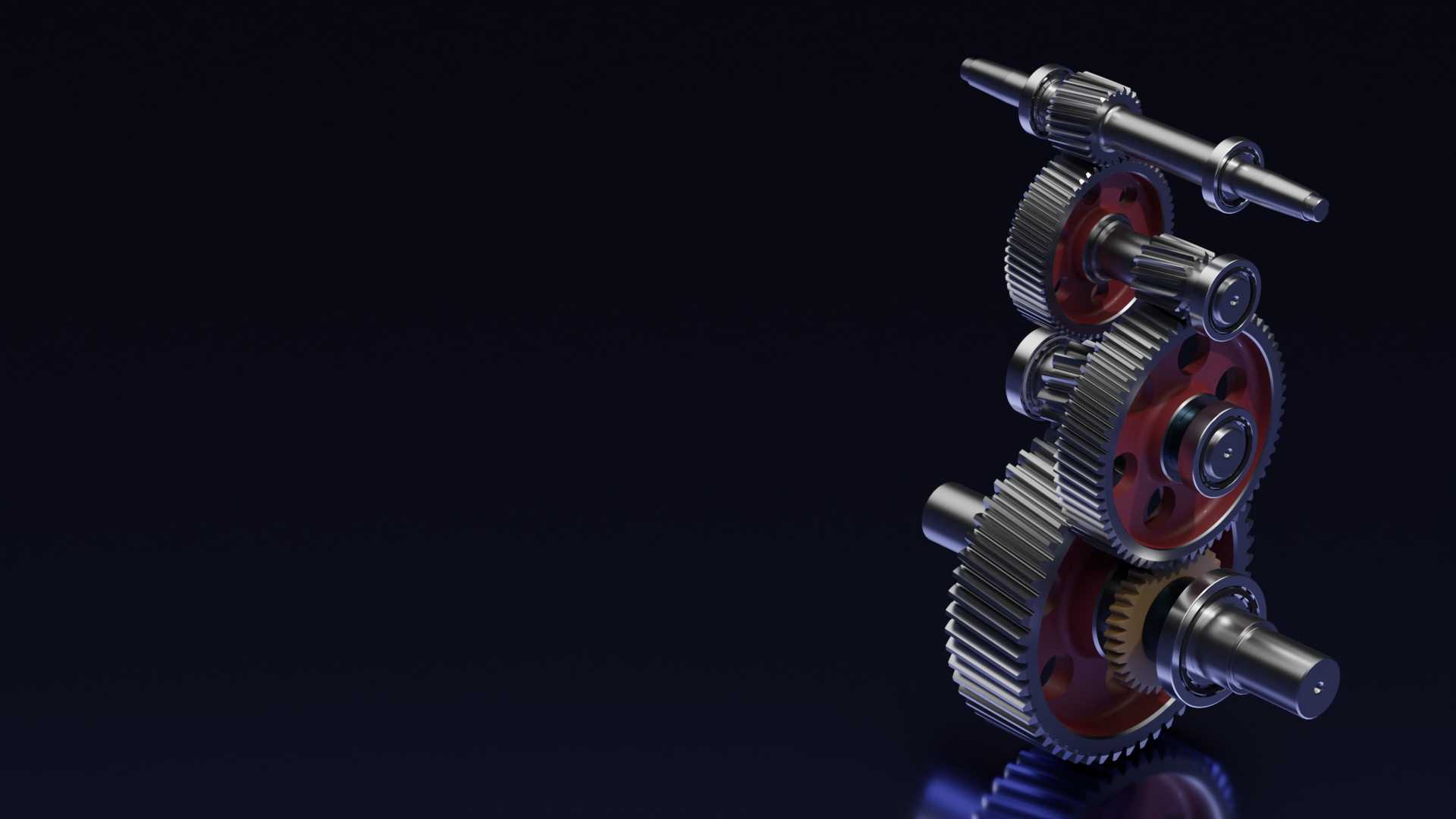

多级啮合传动齿轮组渲染作品

　　这套多级啮合齿轮组的结构设计，核心围绕平行轴系的定传动比动力传递需求搭建，整体采用平行布置的阶梯轴作为承载基体，不同模数、齿数的圆柱齿轮依次排布在轴系对应轴段，通过平键实现齿轮与轴的周向固定，轴段两端配置对应规格的滚动轴承作为回转支撑，轴承外圈嵌入箱体轴承孔完成径向与轴向定位，整套传动链可实现多档位的转速转矩转换，适配需要多级减速的动力传输场景。从实际应用场景来看，这类多级齿轮传动结构广泛应用在普通车床的主轴箱进给箱、中小型输送设备的驱动端、农用机械的动力分配单元中，不同齿数比的齿轮副搭配，可将原动机输出的高转速低转矩动力，转换为工作端需要的低转速大转矩输出，部分啮合副还可通过滑移齿轮的轴向移动，实现不同传动比的切换，

　　满足设备不同工况下的转速输出需求。设计过程中首先要确定各级传动比的分配逻辑，按照总传动比要求结合各级齿轮的承载能力，将传动比合理分配到每一级啮合副，避免单级传动比过大导致的齿轮径向尺寸超标、大齿轮齿根线速度过高的问题；齿轮的齿形参数选择上，采用标准渐开线圆柱直齿/斜齿齿形，压力角选用通用的20度标准值，齿宽系数按照闭式传动的常规取值范围选取，保证轮齿接触强度与弯曲强度满足额定载荷下的使用寿命要求，同时控制齿宽不会过大导致的轴向载荷分布不均问题。外形尺寸与安装边界方面，整套齿轮组的轴向尺寸由各轴段上的齿轮宽度、轴承宽度、轴套间隔距离、轴向定位挡圈的厚度共同决定，设计时需要严格控制各零件的轴向尺寸公差，

　　避免装配后出现齿轮轴向错位导致的啮合接触面积不足、偏载磨损加剧的的问题；径向尺寸则由最大直径齿轮的齿顶圆直径决定，设计时要预留齿顶圆与箱体内壁的安全间隙，避免运转过程中齿轮与箱体发生剐蹭，同时要考虑轴承安装孔的同轴度公差，保证平行轴系的中心距偏差在允许范围内，避免中心距过大导致的齿侧间隙超标、传动冲击噪声增大，或是中心距过小导致的轮齿卡滞、润滑膜无法形成加剧磨损的问题。结构细节上，大直径齿轮采用辐板式结构，在辐板上开设均匀分布的减重孔，在保证轮体结构刚度的前提下降低整体转动惯量，减少启停过程中的冲击载荷；齿轮与轴的周向固定采用普通平键连接，键槽的位置对称于轮齿的齿槽中心，保证键连接的受力均匀，

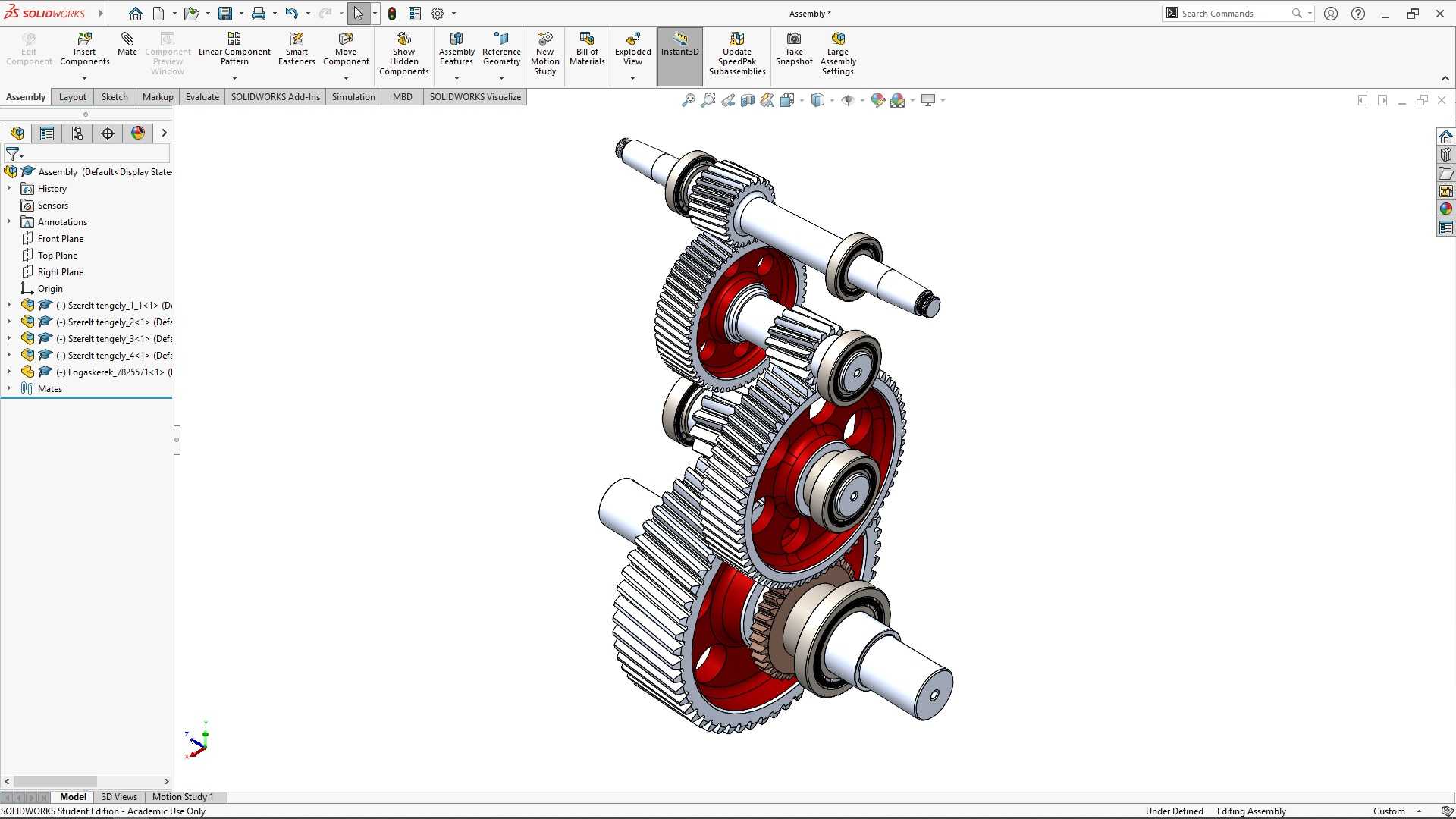

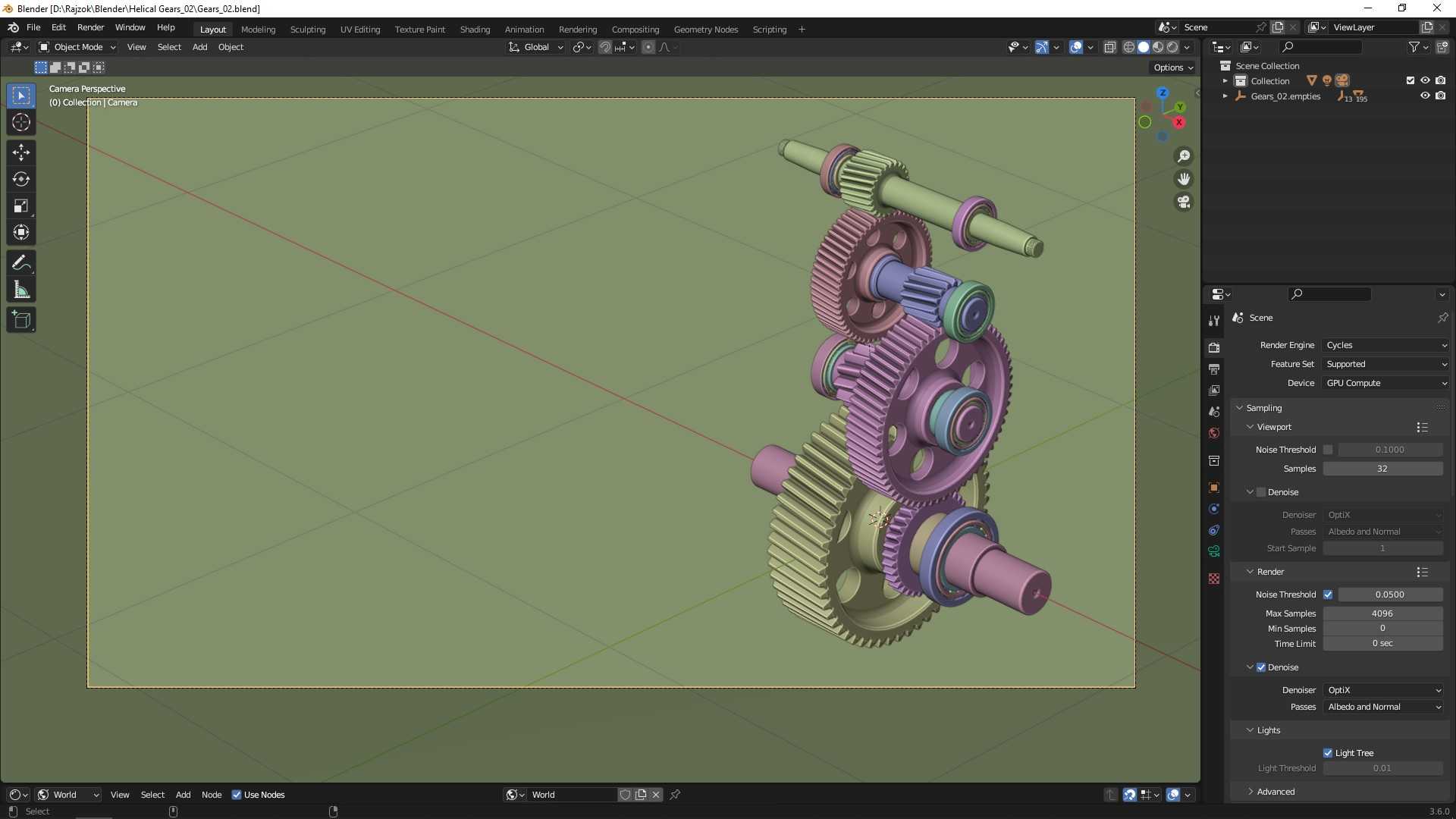

　　同时轴上对应位置加工出轴肩实现齿轮的轴向定位，轴肩高度要低于齿轮轮毂的倒角高度，保证齿轮端面能与轴肩完全贴合；轴的两端设计有密封件安装槽，可配置毡圈油封或是骨架油封，避免箱体内部的润滑油泄漏，同时阻挡外部的粉尘碎屑进入箱体内部污染润滑介质、磨损齿面与轴承滚动体。这套结构的建模过程中，需要先完成各轴系的零件建模，按照轴段的直径长度依次绘制轴的回转轮廓，通过回转特征生成轴的基体，再依次加工键槽、退刀槽、倒角等细节特征；齿轮建模时先通过参数化方程生成渐开线齿廓，通过阵列特征生成全部轮齿，再完成轮毂、辐板、减重孔的结构绘制，装配过程中按照实际的装配顺序，先将轴承、齿轮、轴套等零件装配到对应轴上形成轴系组件，再将各轴系组件按照中心距要求装配到箱体基准位置，通过配合约束保证各齿轮的正确啮合位置，检查齿侧间隙与接触斑点的模拟结果，确认无干涉后即可完成整体装配。这类齿轮传动结构的润滑通常采用油浴润滑方式，箱体内加注的润滑油液面高度要浸没最低位齿轮的1-2个齿高，保证齿轮运转时能将润滑油带到各啮合齿面形成润滑膜，同时飞溅的润滑油可以落到轴承位置实现轴承的润滑，对于转速较高的轴系，也可在箱体上增设油槽结构，将飞溅的润滑油引导到轴承位置，保证高速运转下轴承的润滑充分。
