高功率超音速探空火箭结构设计

　　这套三维结构围绕小直径高功率探空火箭展开，覆盖箭体上段、尾翼连接、发射导向与地面支撑等关键部位，适合航空航天爱好者、结构设计人员在做高速飞行器方案验证、发射系统布置和零部件干涉检查时参考。模型把空中飞行段与地面发射段放在同一装配关系中表达，能够直观看到火箭竖立状态下的重心位置、尾翼离地间隙、导轨配合长度以及支撑腿展开范围，便于在方案阶段判断运输、起竖和发射场坪占用情况。

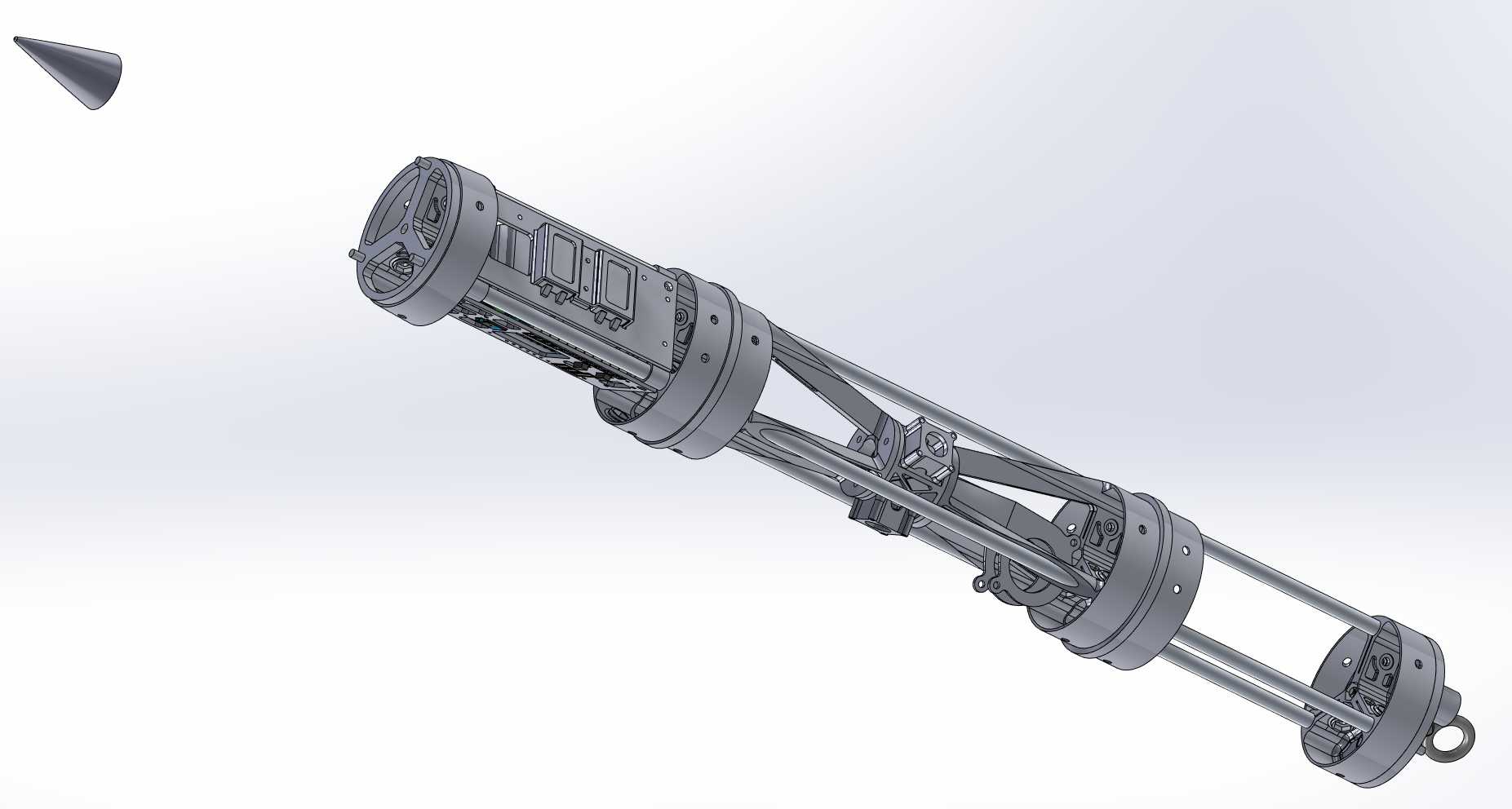

　　从实际用途看，该类火箭主要用于高空大气探测、发动机试验、飞控载荷验证和业余航天技术验证。箭体需要在短时间内承受较大的轴向推力，同时穿越跨音速段，结构设计不能只追求外形流畅，还要兼顾刚度、质量分布和装配可操作性。模型中上段机身采用增材制造思路成型，能够把内部设备舱、整流过渡和安装座整合为较少零件，减少薄壁筒段上的拼接缝；尾翼则采用铝材经手动加工完成，通过绑定螺栓与箭体连接，这种组合方式在试制阶段比较常见：打印件负责复杂曲面和内部接口，金属翼面负责耐热、抗冲刷和局部刚度。

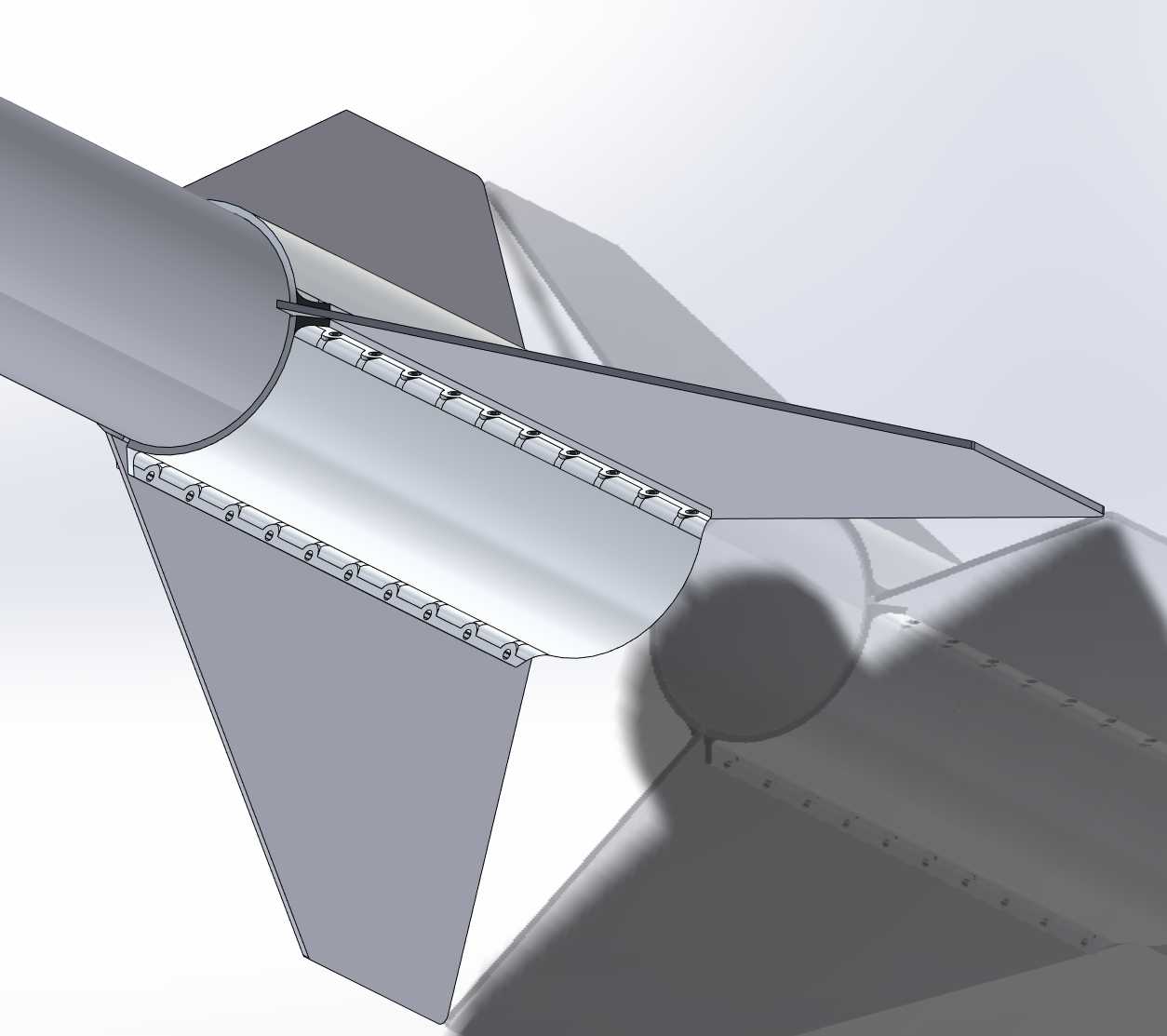

　　外形边界上，小直径箭体对内部空间非常敏感，仪器、回收装置、发动机和连接结构都沿轴线串联布置，任何径向凸起都会增加阻力并干扰气动稳定性。因此三维建模时需要重点控制筒段外径、头部锥段过渡角、尾翼根弦长度和翼展外轮廓。尾翼位于箭体后段，既要提供足够的稳定裕度，又不能因翼面过大导致弯曲模态偏低。翼根与筒体连接处是高载区域，螺栓孔边、贴合面和局部加厚区需要连续传力，避免打印件在振动中出现层间剥离。模型中尾翼与发射导向件相邻，设计时还要确认翼面不会与发射导轨、夹持块或支撑结构发生擦碰。

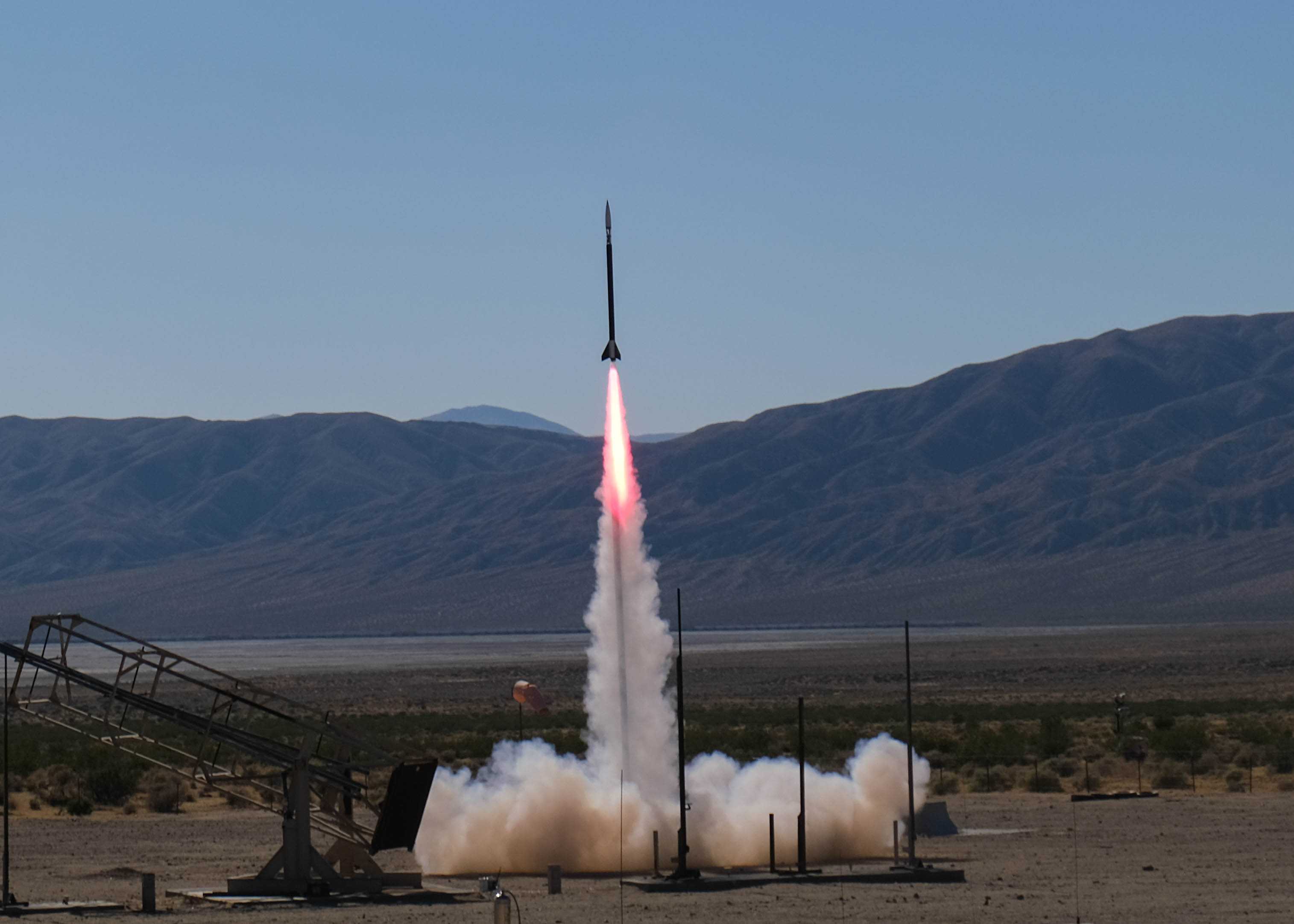

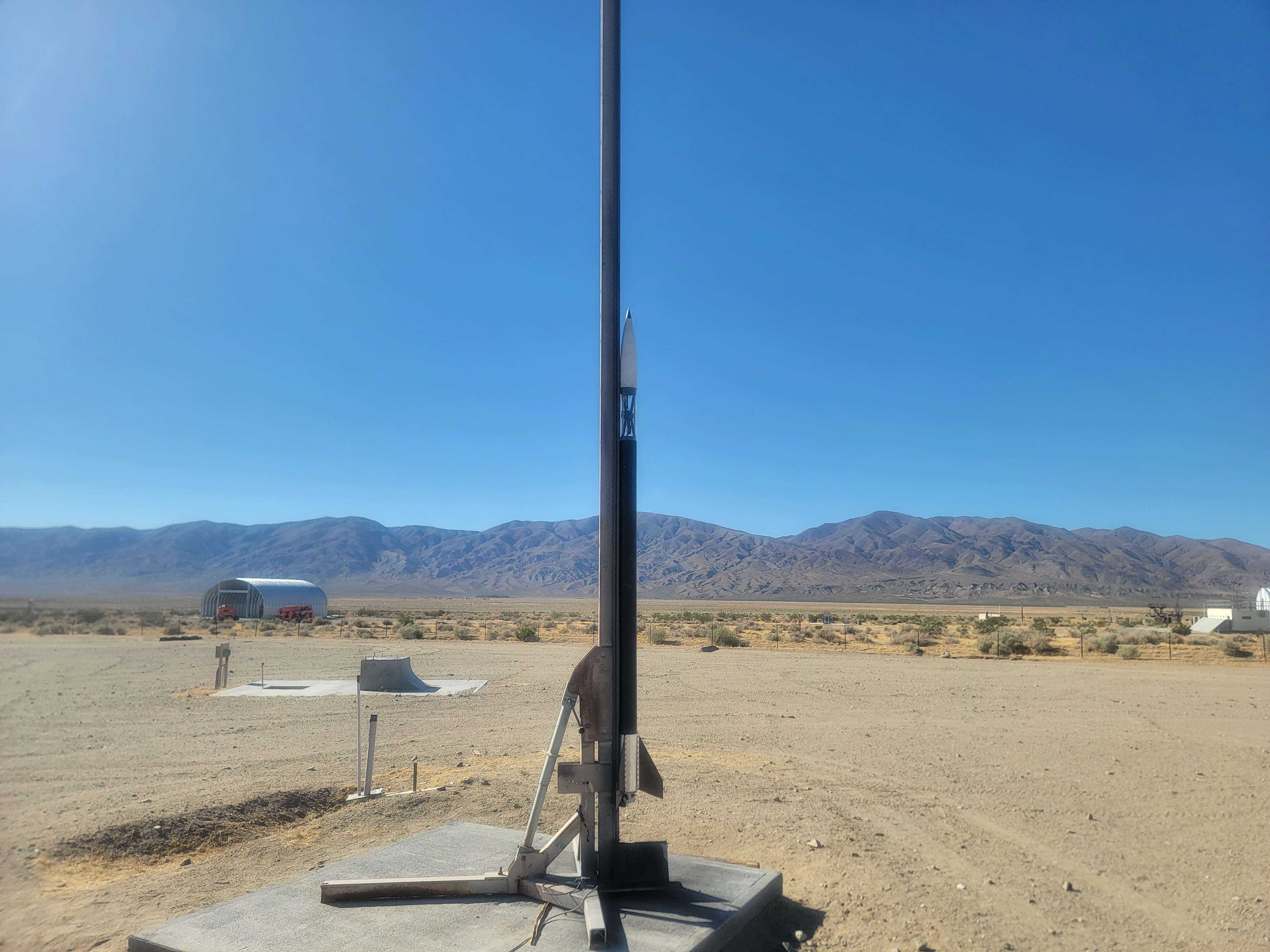

　　发射架部分承担起竖、导向和初始约束功能。细长导轨在火箭点火初期限制横向摆动，使箭体以较稳定姿态离架；底部支架通过斜撑和支腿把倾覆力矩传递到地面。场坪使用时，支腿展开宽度决定抗翻稳定性，导轨高度则影响火箭初始导向距离和尾翼通过路径。若导轨过短，火箭离架速度不足，微小扰动容易被放大；若导轨过长，又会增加摩擦、拖拽和整架重量。结构布置中需要把导轨中心线、箭体轴线和推力作用线尽量对齐，减少偏心载荷。

　　高速飞行带来的另一个问题是气动弹性。跨音速阶段，翼面载荷随马赫数快速变化，尾翼若固有频率与激波扰动耦合，可能出现颤振或剧烈振动。工程上通常通过缩短翼展、增加翼根厚度、提高连接刚度和控制质量重心来降低风险。三维设计时不能只看静态装配，应结合翼面厚度分布、螺栓预紧路径、筒段局部加强和发射架接触关系综合检查。对于试制件，还应预留传感器安装面、摄像头窗口或回收伞舱接口，使结构既能满足飞行，也能服务于试验数据采集。整体来看，该模型把箭体、尾翼、导轨和支架的空间关系表达得较完整，可用于高速飞行器结构推演、发射流程演练和零部件细化设计。
