适配多品牌皮卡的钢制后防护杠结构设计

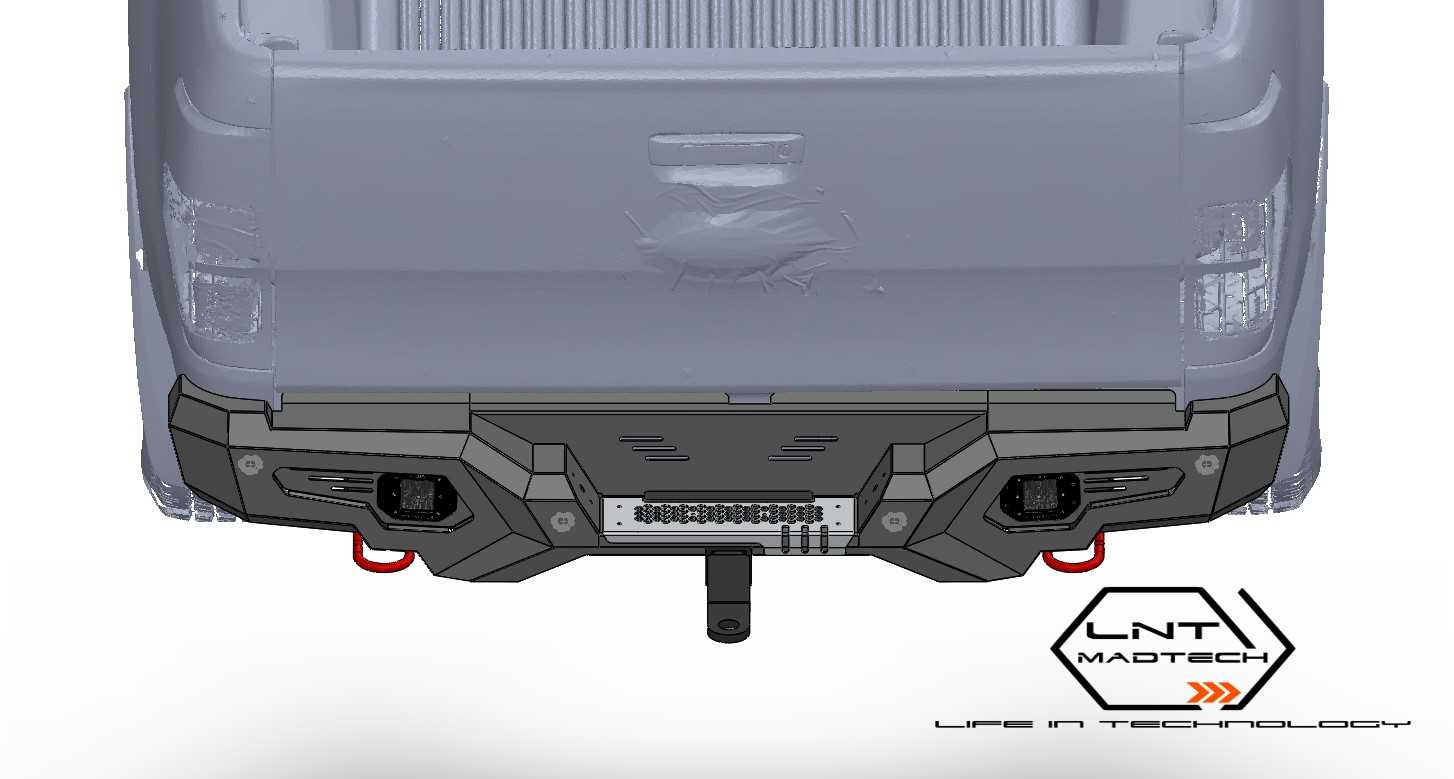

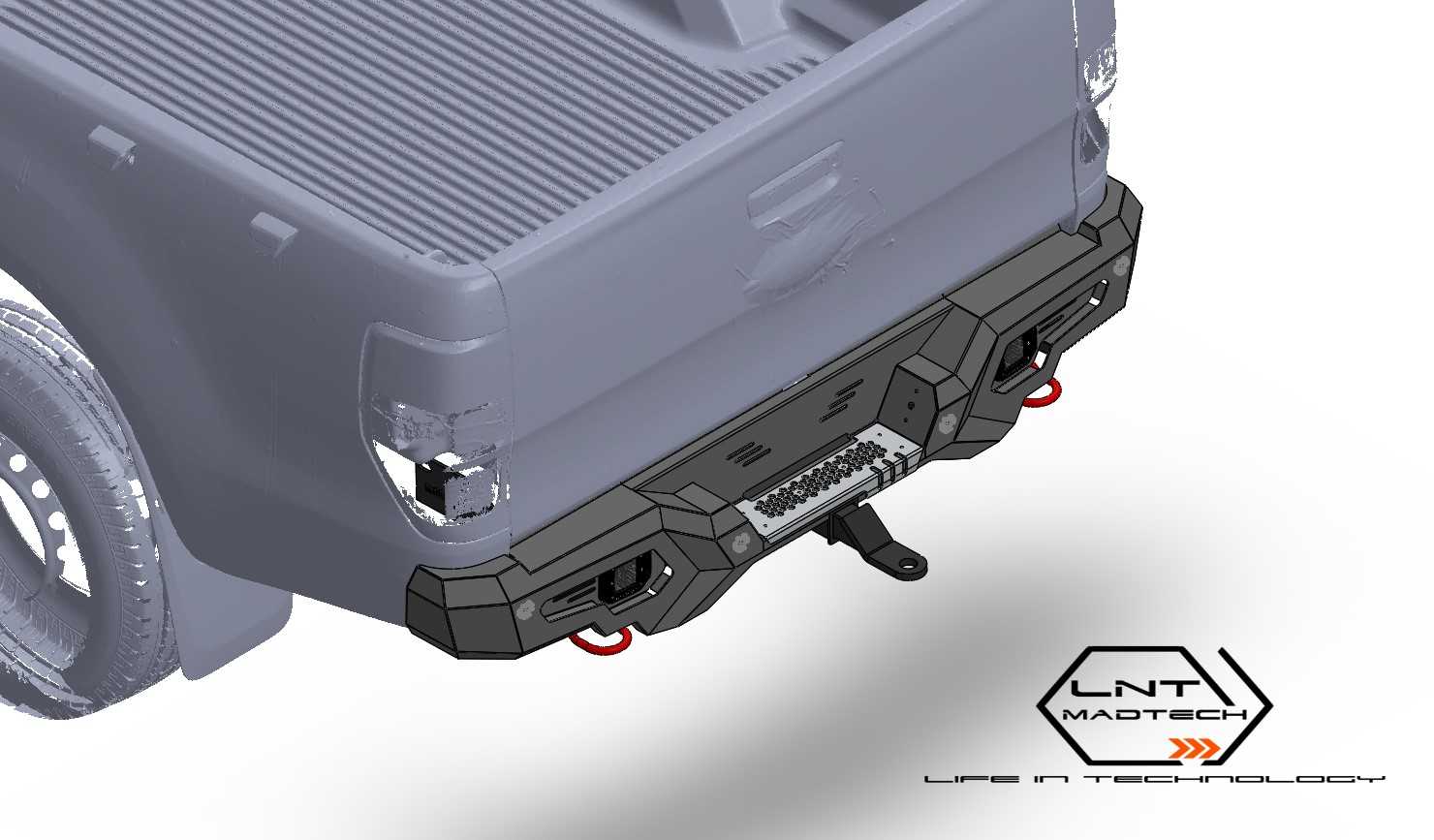

　　这款钢制后防护部件主要面向越野场景下的皮卡车型后装防护需求，日常使用中可应对非铺装路面飞石撞击、倒车时低速障碍物磕碰、越野穿越时后方障碍物剐蹭等常见工况，同时集成了拖车方口与两侧拖车锚点，满足户外救援、拖挂小型装备的实际使用需求。整体结构采用分段式焊接成型思路，主体承载部分使用厚壁钢板弯折拼焊，保证碰撞时的结构强度，两侧包角位置做了内收圆弧处理，避免越野穿越时剐蹭岩石、树干造成部件变形，同时预留了原车后雷达、后示宽灯的安装位，安装后不会遮挡原车感应与灯光部件，无需额外切割原车后围结构。安装边界完全匹配对应车型的原车后保险杠安装孔位，所有固定支架均采用与原车大梁孔位对正的设计，安装时无需在车架上额外打孔，

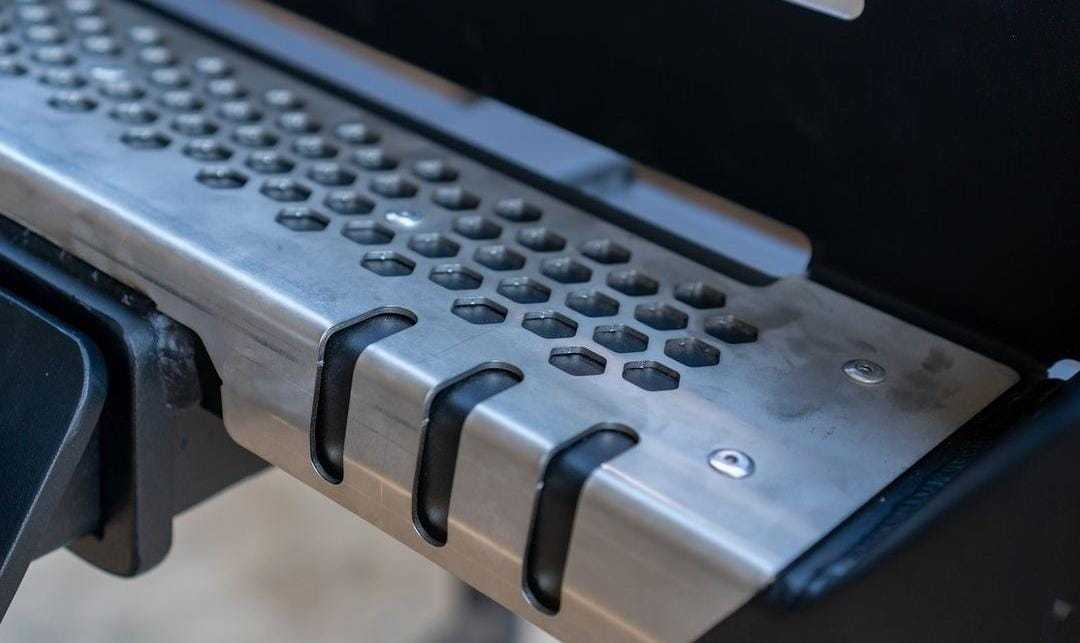

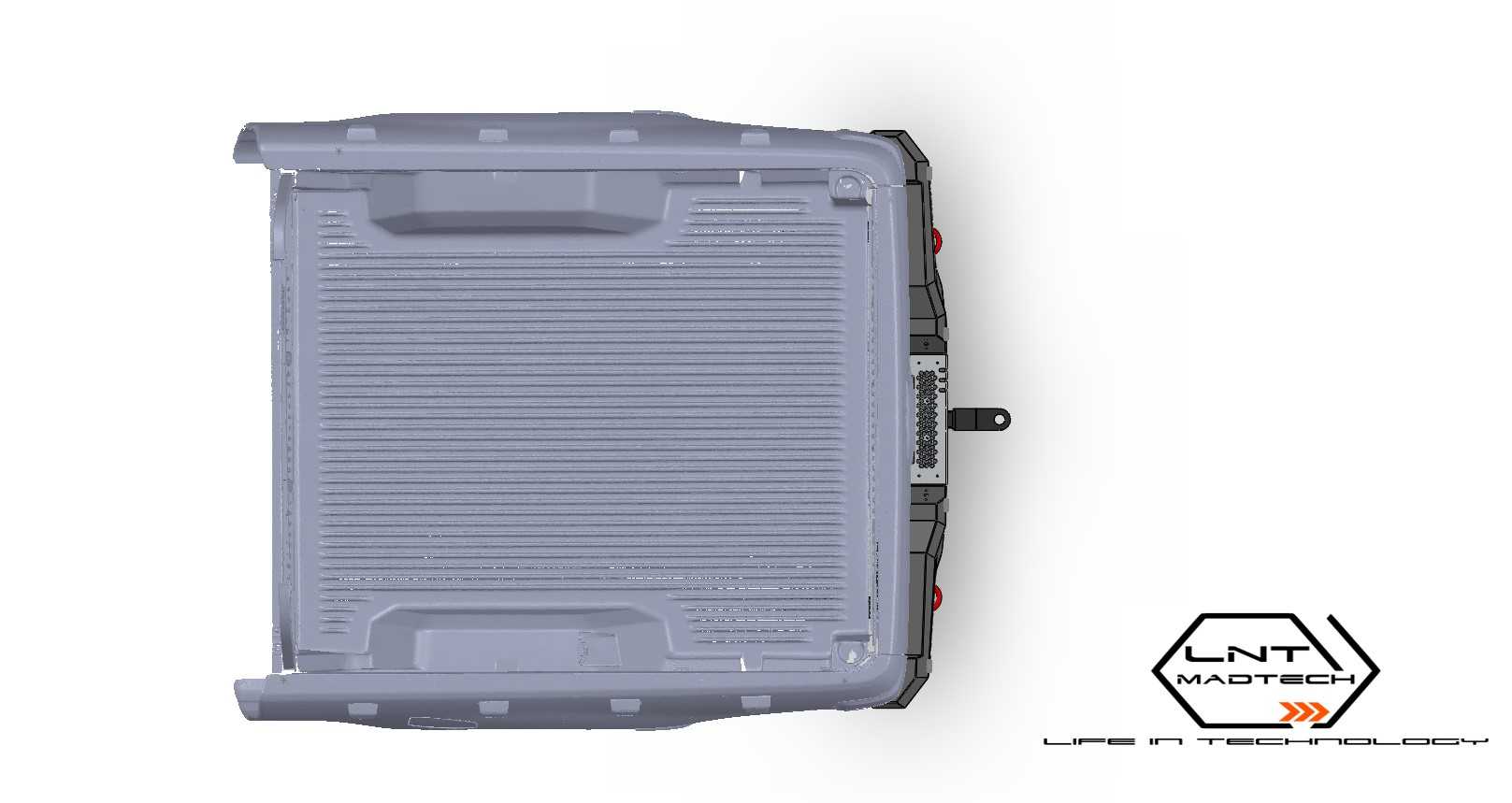

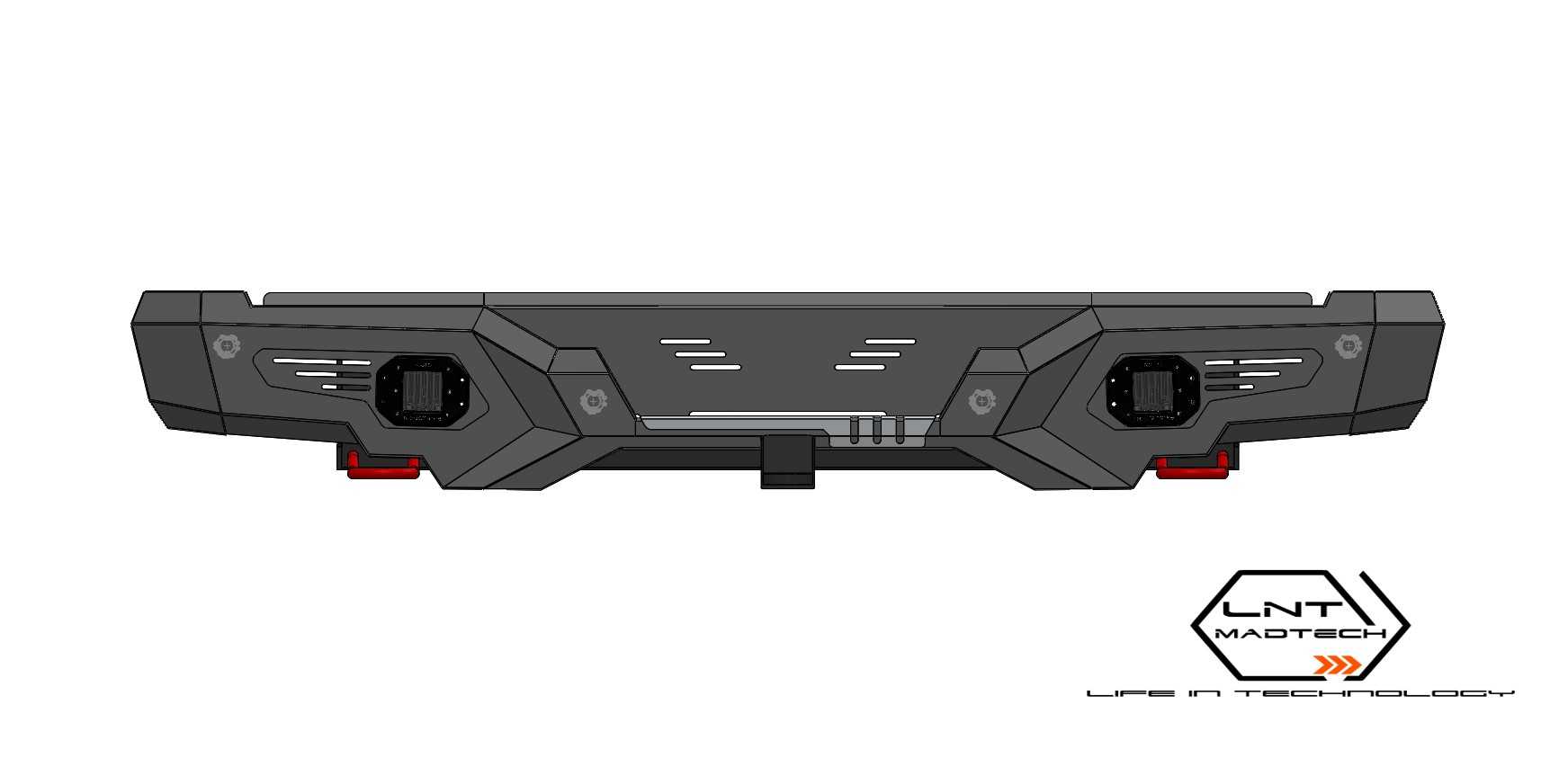

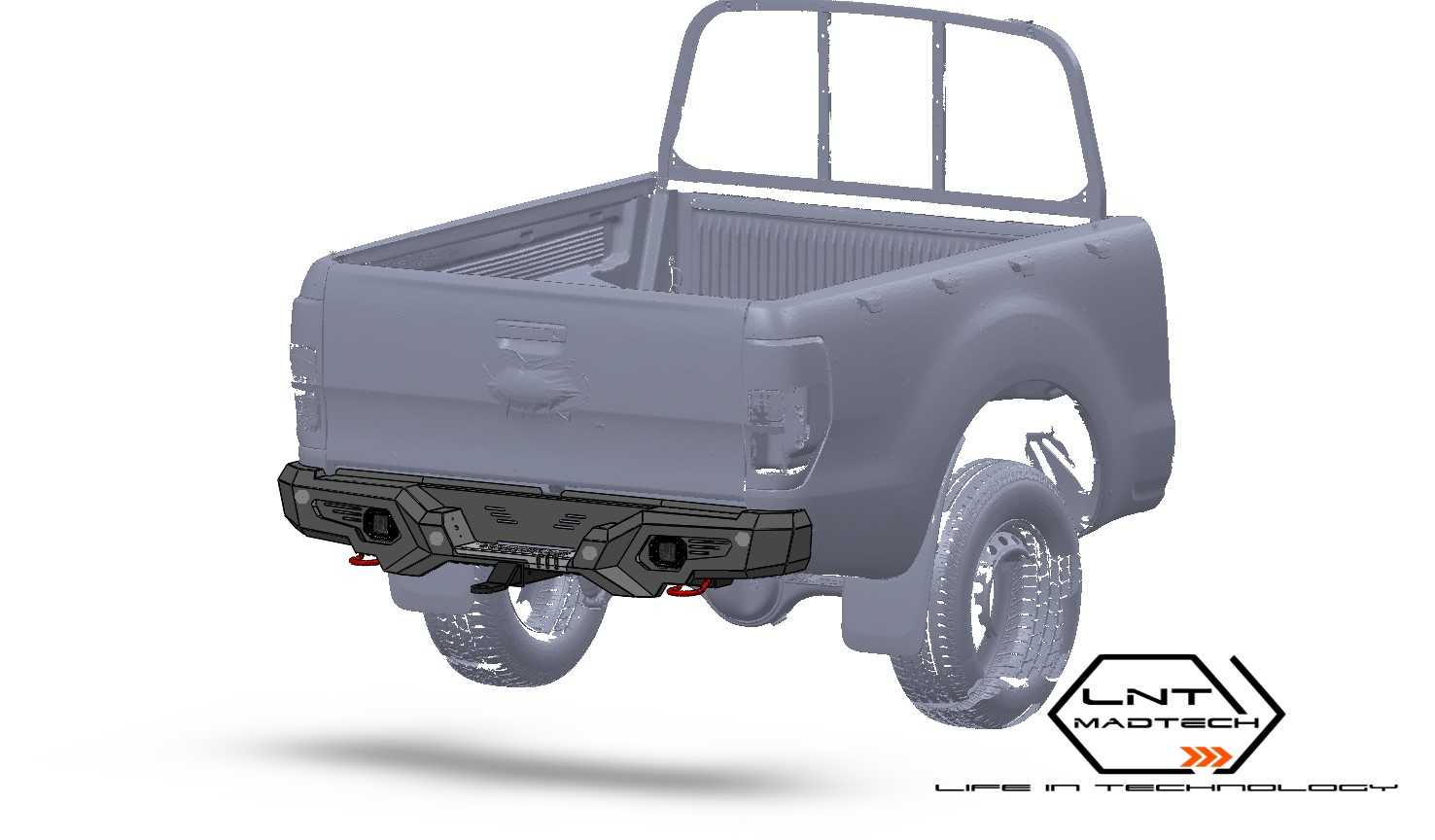

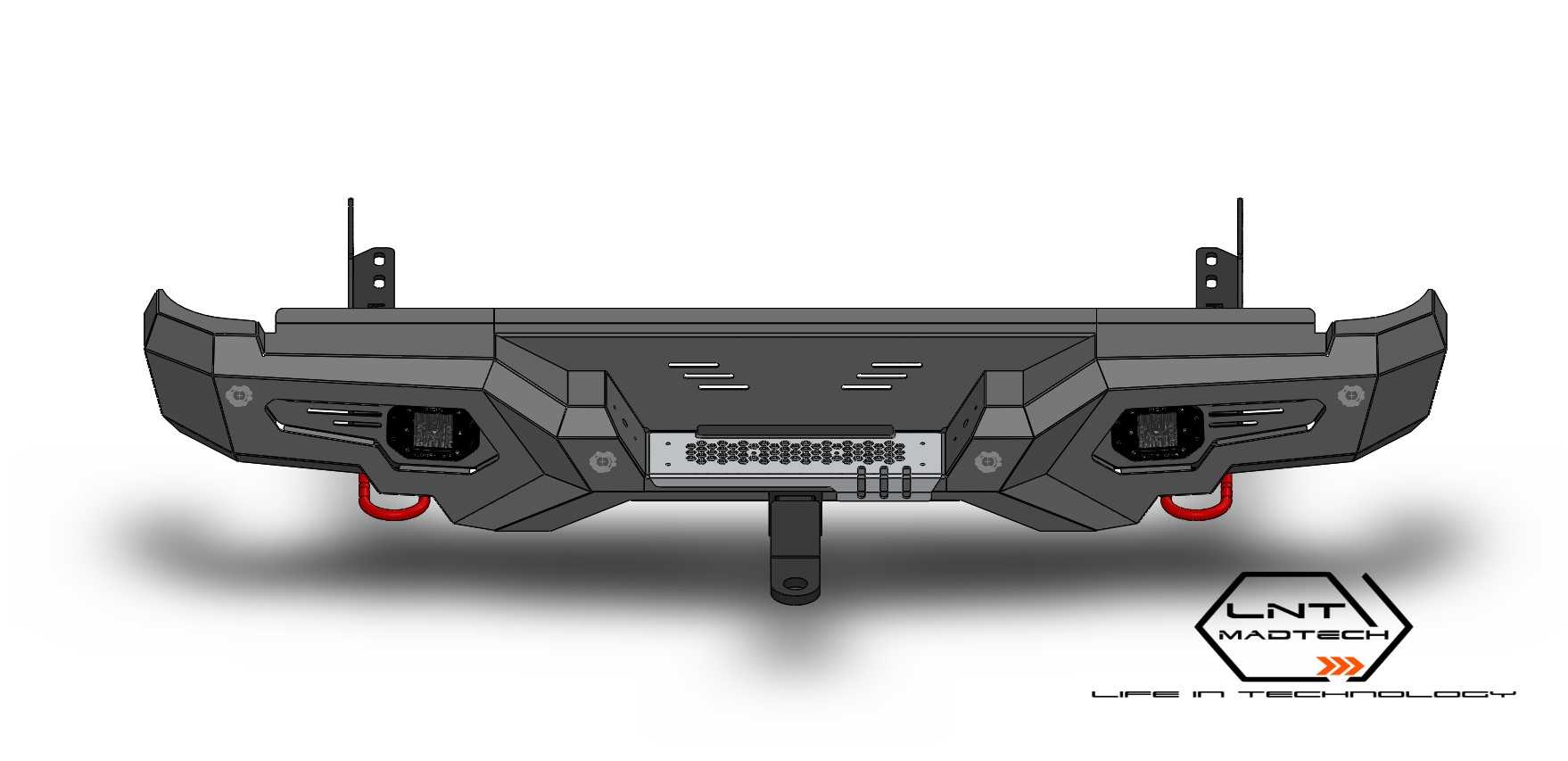

　　直接使用对应规格的高强度螺栓紧固即可，整体安装后突出车尾的距离控制在合理范围，不会影响车辆的离去角参数，避免越野爬坡时后杠先接触地面造成托顶。两侧的红色拖车锚点采用内嵌式安装结构，锚点直接与内部承载横梁焊接为整体，单锚点额定拖拽载荷满足越野救援时的拉力需求，不会出现拖拽时锚点脱落的问题；中间位置预留的标准方口结构可适配通用拖车钩、方口置物架、救援卸扣等标准附件，无需额外改装接口。杠体表面预留了防滑踩踏纹理，日常使用中可作为踩踏平台，方便人员拿取货厢内的物品，表面采用哑光耐磨涂层处理，可应对户外砂石击打、紫外线老化造成的涂层脱落问题，长期户外使用也不会出现明显锈蚀。设计过程中针对不同品牌皮卡的车尾宽度、大梁间距、后围曲面做了适配调整，

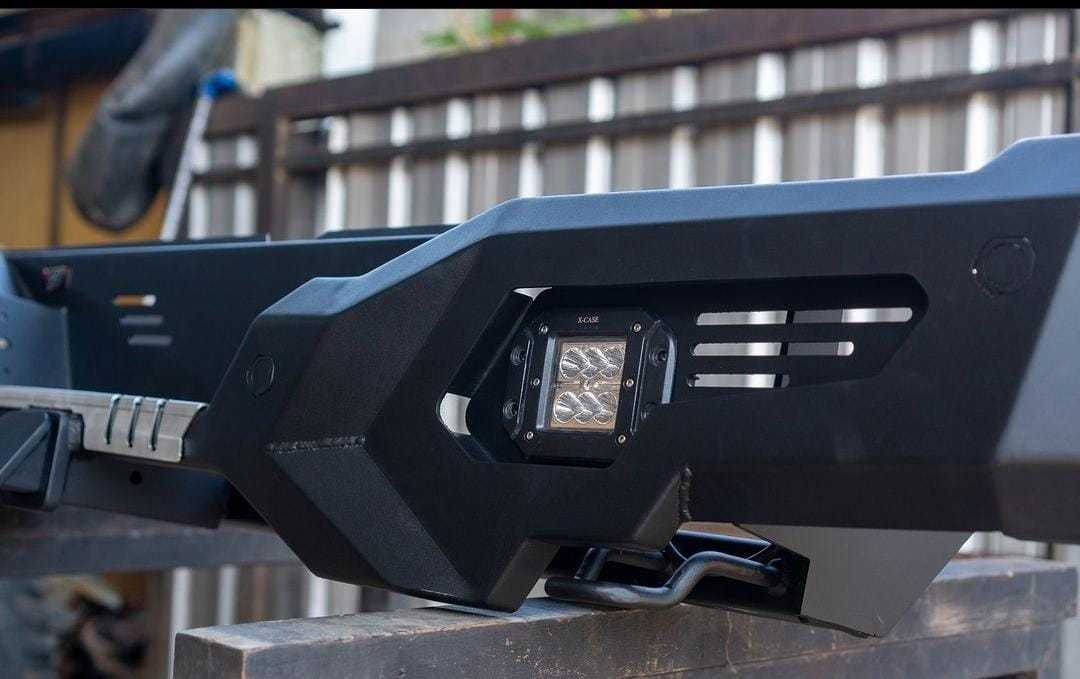

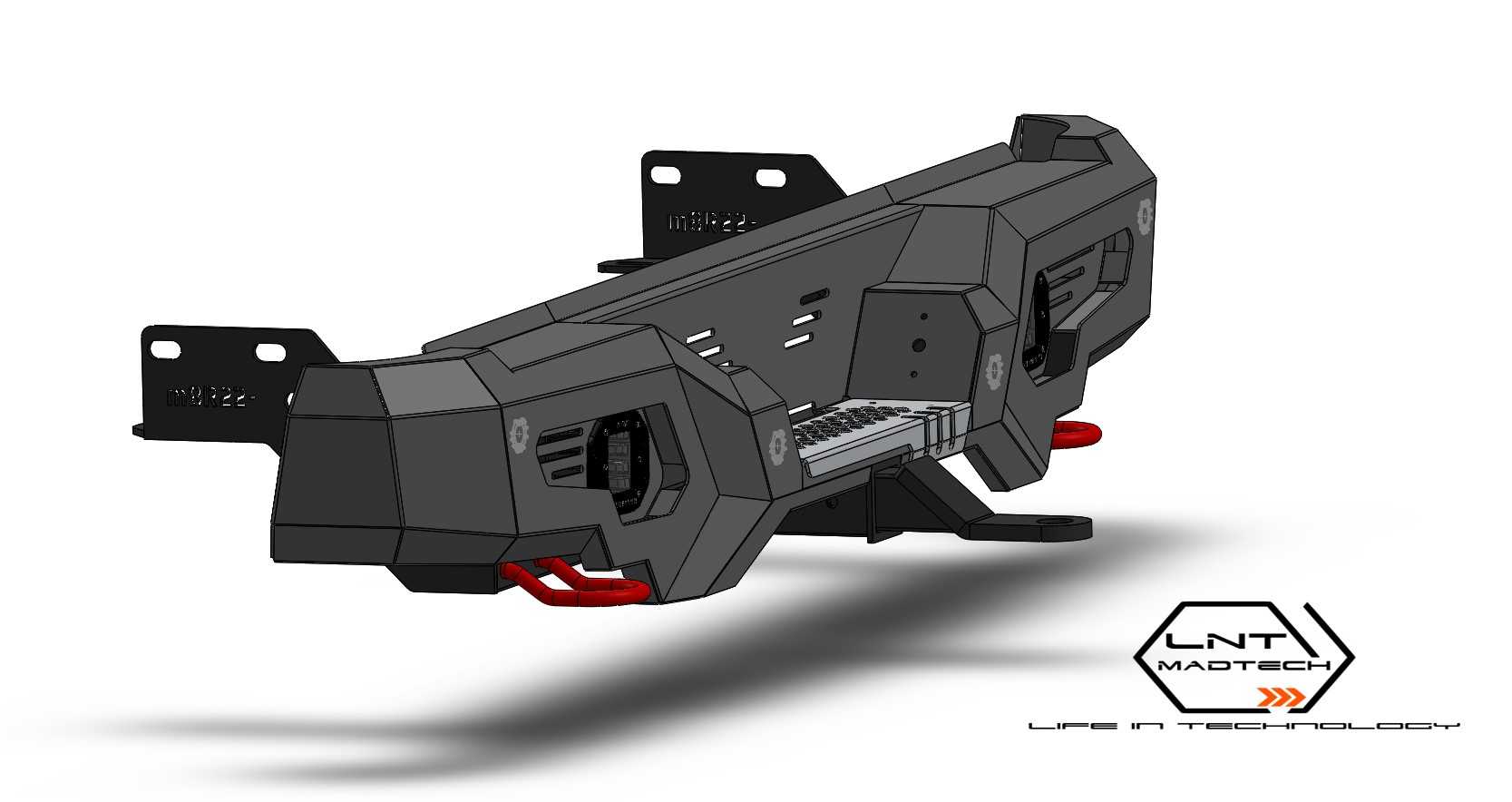

　　每一款适配车型的安装支架都做了单独的点位匹配，保证杠体与车尾曲面的缝隙均匀，不会出现安装后错位、缝隙过大的问题。杠体内部设置了多道加强筋结构，在中部拖车方口、两侧锚点的受力位置额外增加了补强钢板，将拖拽、碰撞时的集中应力分散到整个杠体与大梁连接位置，避免局部应力集中造成焊缝开裂。两侧预留的灯位可适配辅助倒车灯、越野方灯等附加照明部件，线路可沿原车线束布局走线，不会出现线路外露杂乱的问题。整体结构在保证强度的前提下做了轻量化优化，通过弯折结构替代部分实心加强件，控制整体重量不会对车尾后悬造成过大负担，避免长期使用后出现车尾下沉的问题。杠体下沿做了上翘的弧度设计，配合车辆本身的离去角参数，在陡坡倒车、穿越沟壑时不会剐蹭地面，同时两侧的包角位置覆盖了原车后围的边角位置，可避免越野时侧边障碍物剐蹭原车钣金。
