带自动清洁机构的光伏面板组件结构

　　这套光伏面板清洁结构的设计初衷，是解决分布式光伏电站运维中面板积灰、雨后泥渍残留导致发电效率折损的实际痛点，尤其适配户用屋顶、小型工商业分布式光伏这类人工清洁成本高、运维频次不足的应用场景。整套结构以2020系列v-slot铝型材作为主体承载框架，型材选型阶段就明确了户外使用的防水要求，所有型材拼接位置采用内置角码连接，外露端面加装密封端盖，避免雨水渗入型材内腔造成连接件锈蚀，框架的整体安装边界完全匹配常规60片串晶硅光伏面板的外形尺寸，可直接加装在现有光伏支架上，不需要对原有支架结构做打孔、焊接类改造，适配性较强。

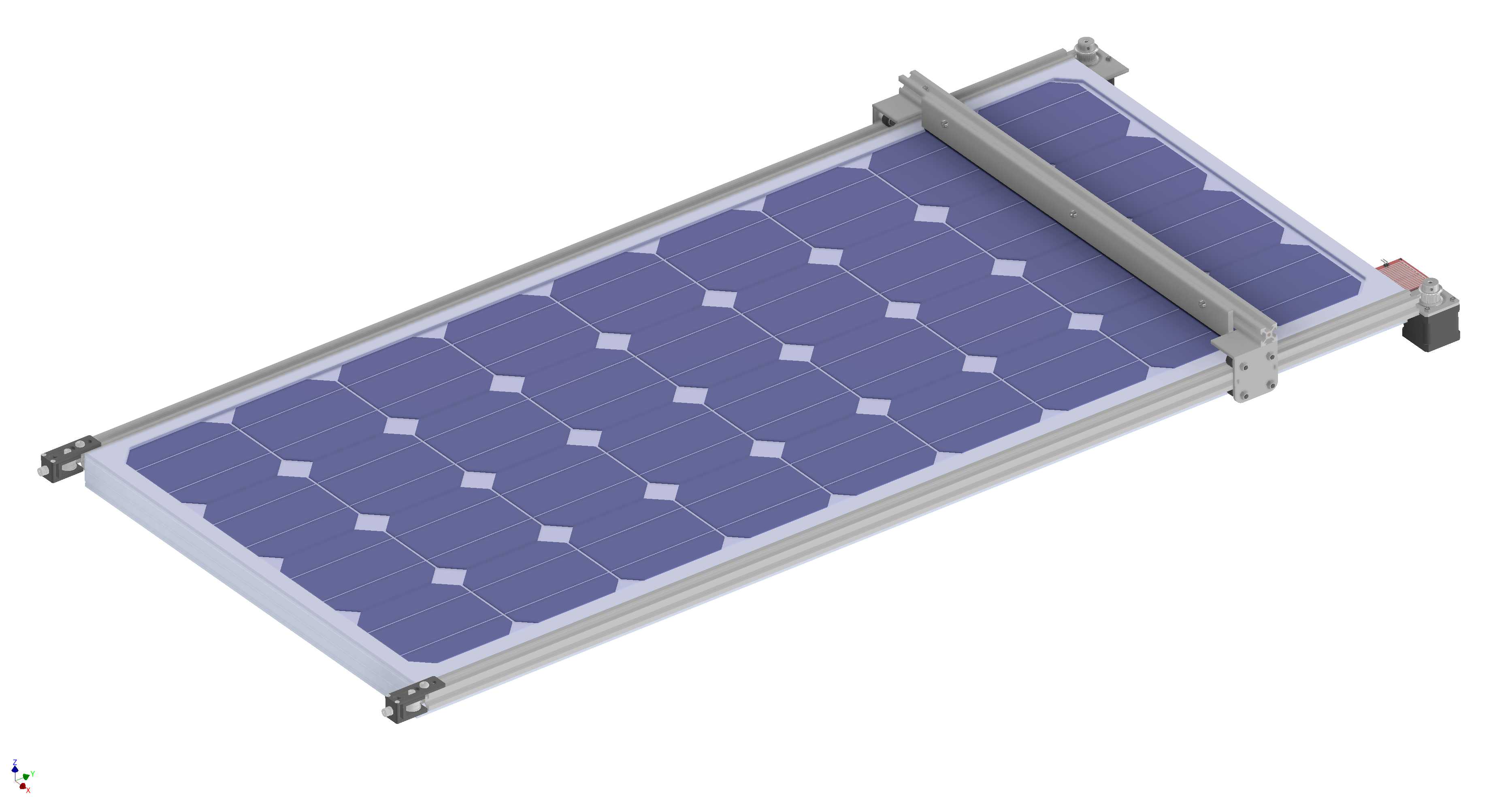

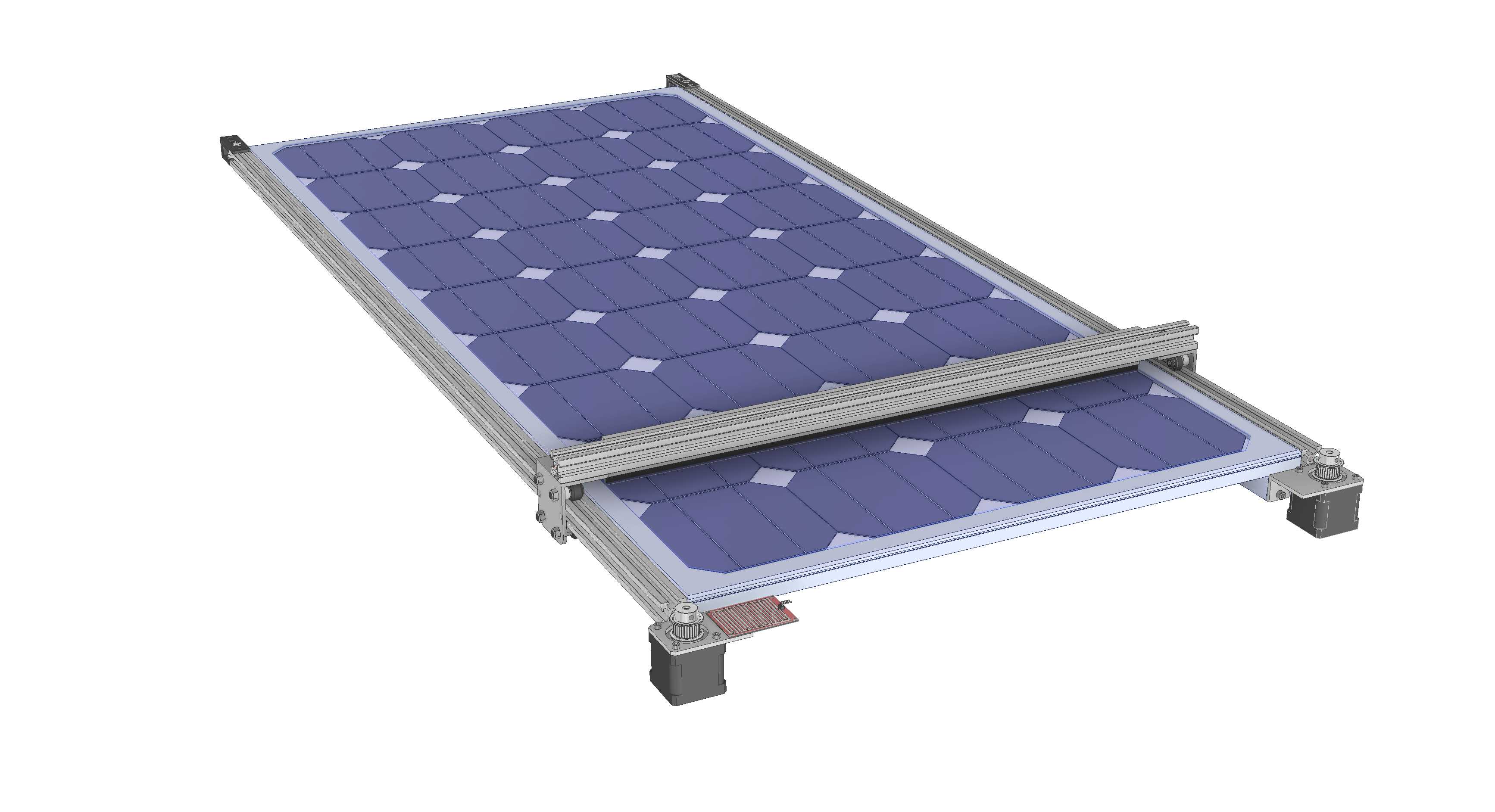

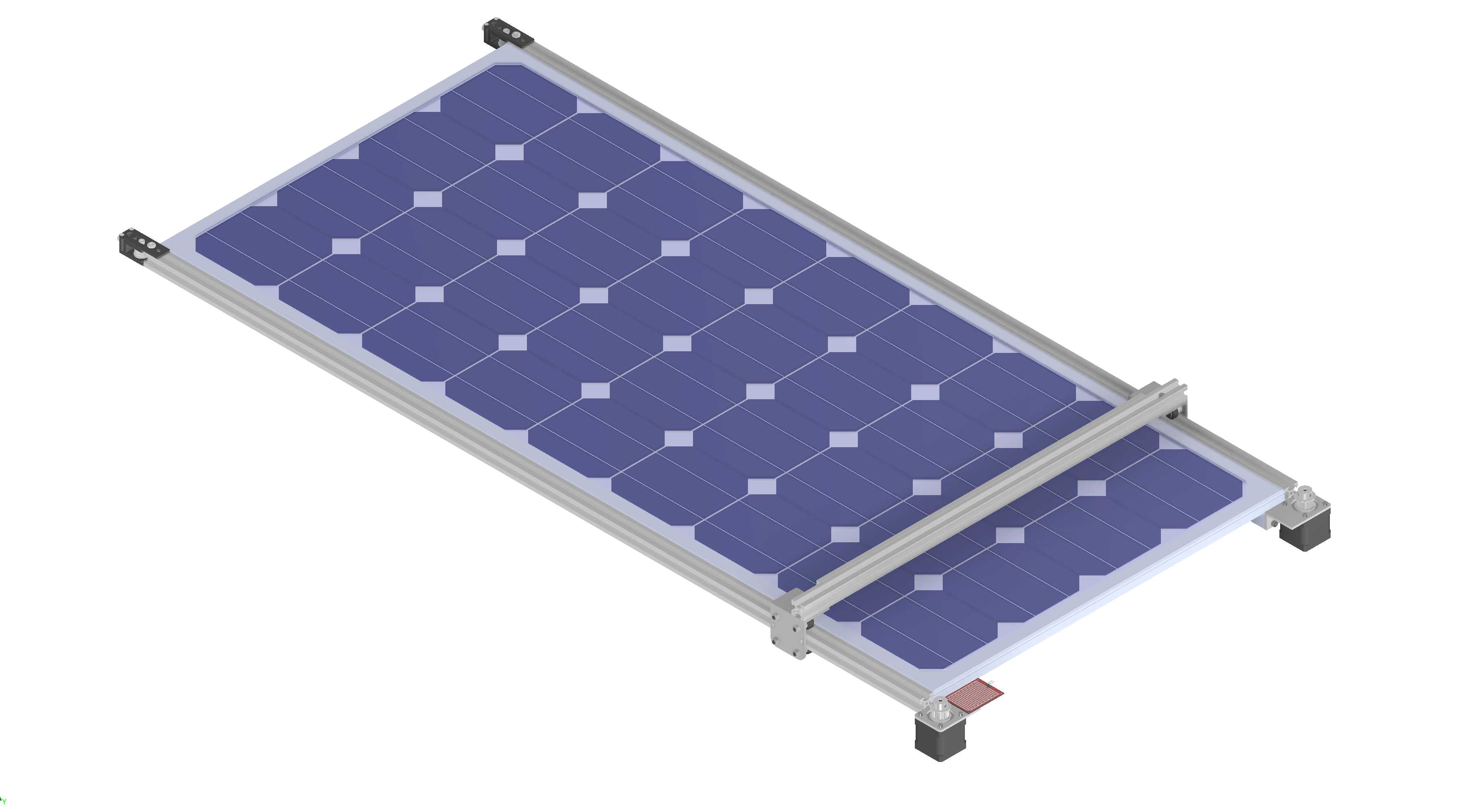

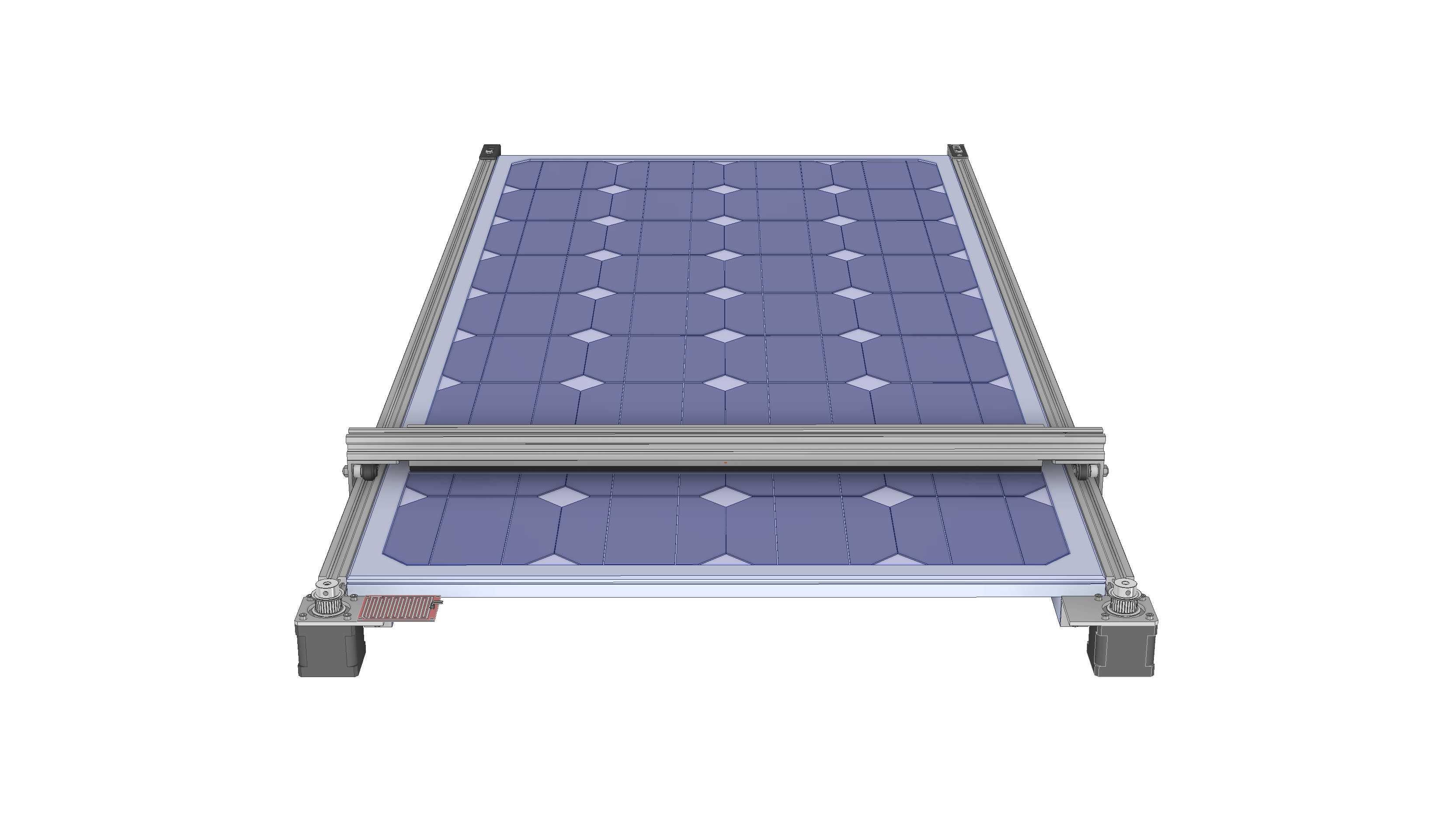

　　清洁执行机构采用横跨面板的滑动横梁设计，横梁同样采用同系列铝型材加工，两端通过内嵌的滑轮卡接在框架两侧的v型槽导轨内，传动部分选用GT2同步带搭配NEMA17规格步进电机，同步带的张紧结构设计在框架端部的可调安装座上，可通过调节螺栓调整皮带张紧力，避免户外温差变化导致皮带松弛出现传动打滑的问题。清洁横梁底部贴合光伏面板玻璃表面的位置，预留了清洁耗材安装位，可根据使用场景替换胶条、毛刷或者无尘布，不需要拆解整个横梁结构就能完成耗材更换，降低后期运维的操作难度。

　　控制部分的硬件选型围绕户外低功耗、高可靠性的要求展开，核心控制单元采用Arduino板卡，搭配雨水传感器实现触发逻辑——当传感器检测到降雨结束、面板表面残留水渍时，系统自动启动清洁程序，驱动步进电机带动清洁横梁沿导轨往复运行，将面板表面的积灰随残留水渍一同刮除，避免雨停后水渍蒸发形成泥膜附着在玻璃表面。整套控制电路做了灌胶防水处理，所有接线接头采用防水航插，满足IP65的户外防护等级要求，供电直接从光伏面板的输出端取电，不需要额外布设供电线路，降低安装布线的复杂度。

　　从结构设计的细节来看，滑动横梁的两端设置了行程触发开关，当横梁运行到框架两端的极限位置时，自动触发电机反转，实现往复清洁的行程控制，同时在极限位置设置了橡胶缓冲块，避免横梁运行到位时出现硬碰撞产生异响或者结构变形。整套清洁机构的自重控制在合理范围内，加装后不会超出原有光伏支架的承重阈值，不会对原有面板的安装稳定性造成影响。从实际运维的测算数据来看，在积灰较为严重的区域，定期清洁的光伏面板比积灰未清洁的面板发电产出高出5%-10%，这套自动清洁结构不需要人工值守，依靠雨水触发的逻辑也能最大化利用自然降雨的条件减少清洁耗材的磨损，比定时启动的清洁方案更节能，也能减少不必要的机械结构损耗。

　　在建模过程中，所有铝型材的连接位置都严格按照实际装配的公差要求预留了安装间隙，同步带轮的安装位、电机的固定孔位都完全匹配标准件的尺寸参数，结构工程师拿到模型后可以直接导出工程图做生产加工，也可以根据自身使用的光伏面板尺寸调整框架的长宽参数，适配不同规格的光伏组件安装需求。整套结构没有复杂的定制加工件，90%以上的零部件都可以选用标准铝型材、标准传动件、标准电控元件，加工和采购成本较低，适合小批量制作或者DIY改装使用。
