生物质颗粒粉碎压制一体机结构

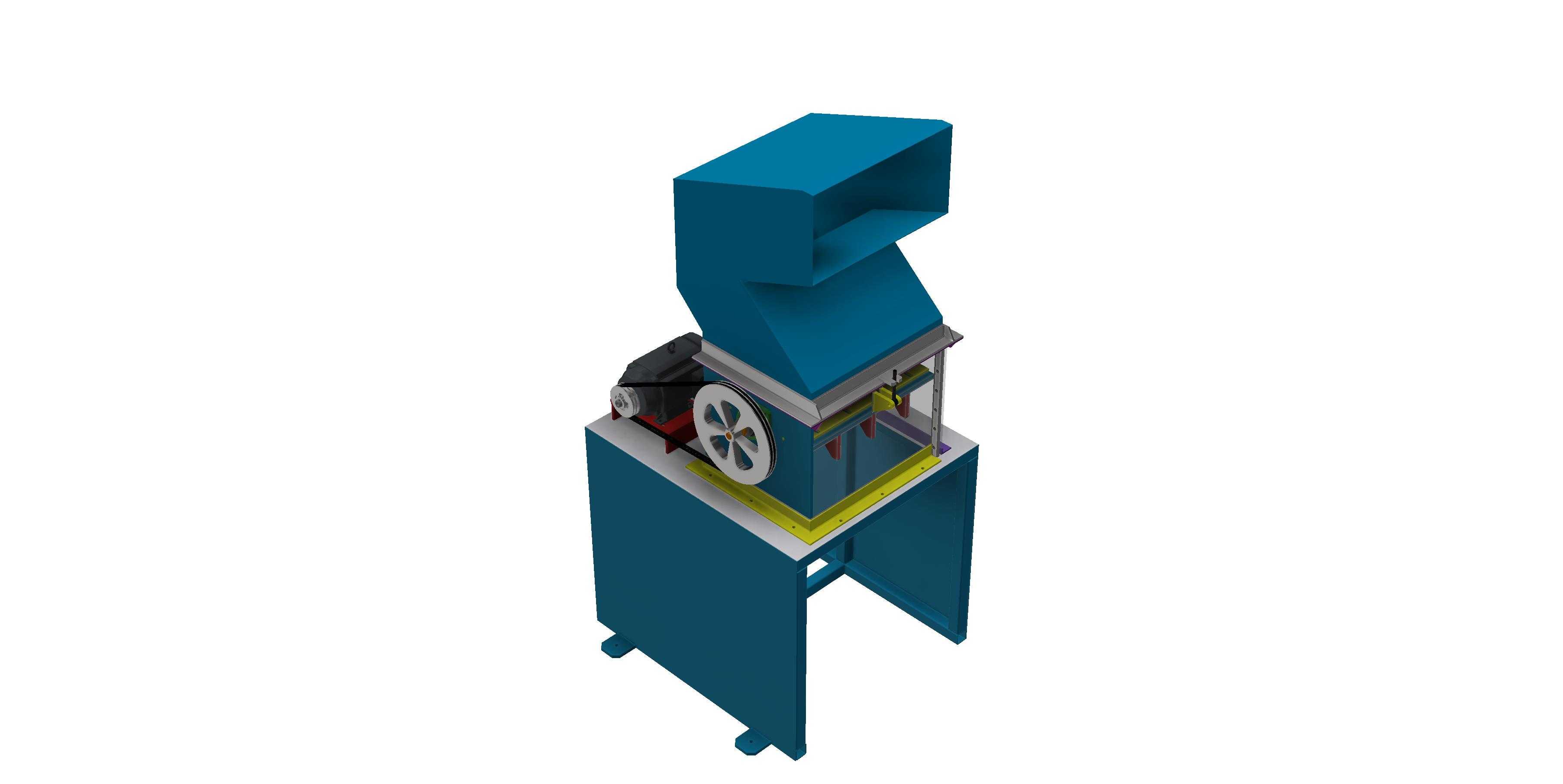

　　该套三维结构对应中小型生物质颗粒生产线中的粉碎与制粒前段设备，整体采用立式分层布置，上部为大容积倾斜进料箱体，中部布置粉碎腔、压粒工作腔与带轮传动组件，下部由方管焊接机架承托全部载荷。设备在实际工况中主要处理木屑、秸秆碎料、稻壳等松散生物质原料，原料从顶部宽口进料斗投入后，先进入粉碎区域完成切削破碎，再落入压粒腔完成挤压成型，产出的颗粒可直接用于生物质燃料、畜禽垫料或有机肥造粒场景。

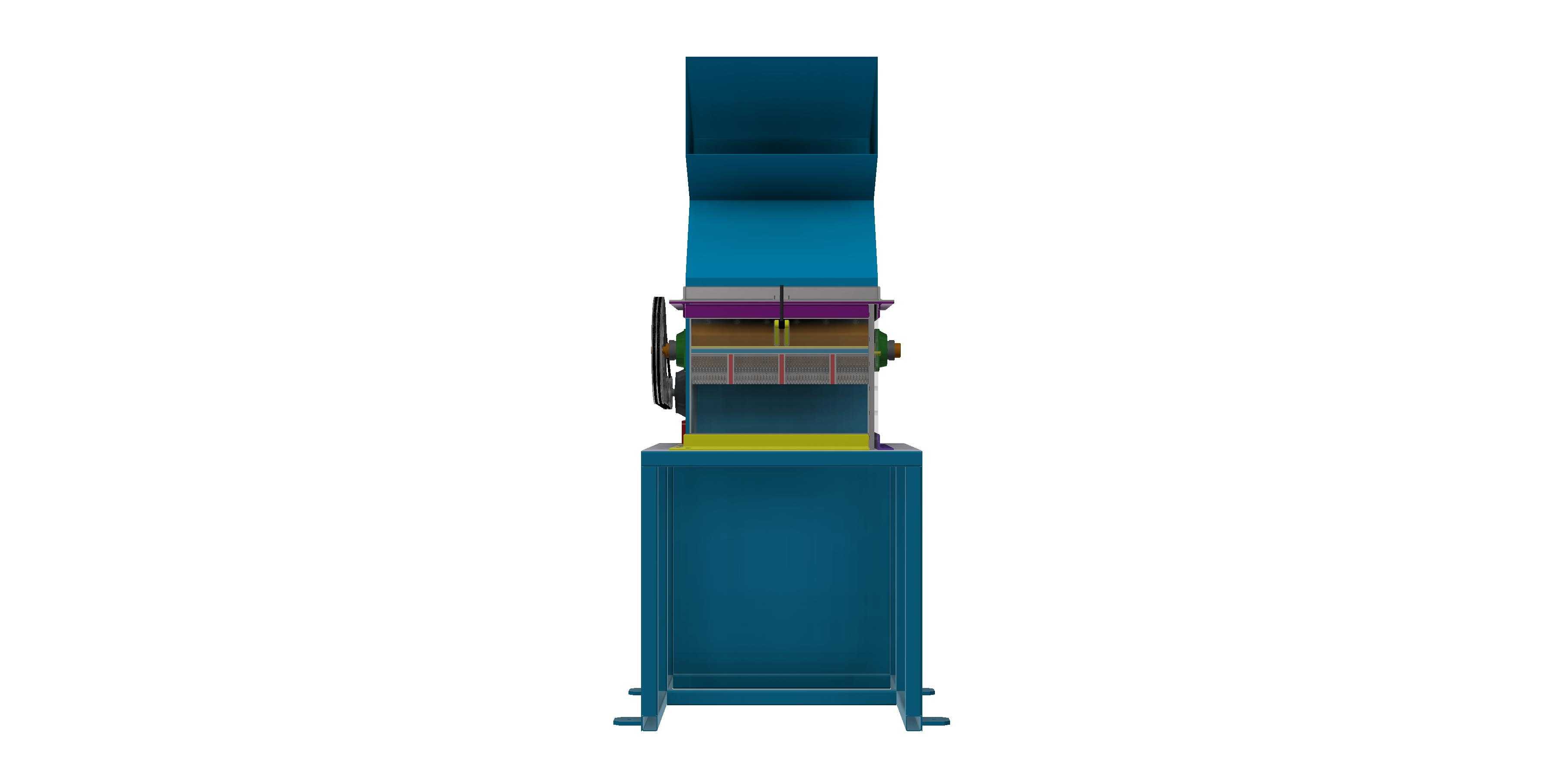

　　从现场布置角度看，设备进料口位于整机最高处，投料侧需要预留人工倒料或输送带送料空间；下部机架采用四腿外扩式支撑，支腿之间保留检修与排料通道，底部落料区域应正对成品颗粒收集容器或输送设备。机架立柱与横梁采用矩形钢管焊接，台面四周设置封板，既遮挡内部传动部件，也为电机、主轴座和压粒室提供刚性安装基准。

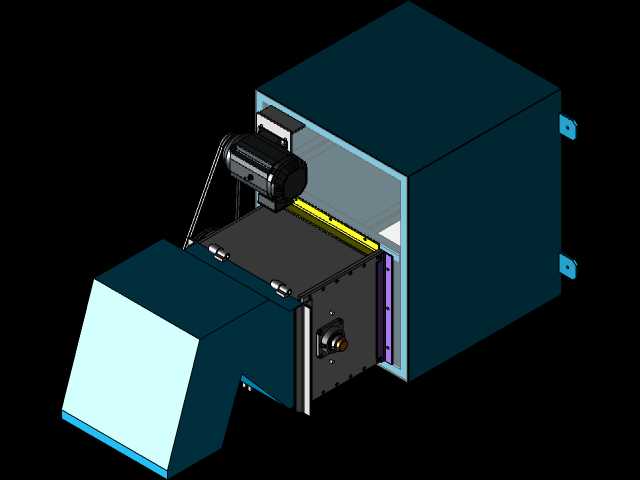

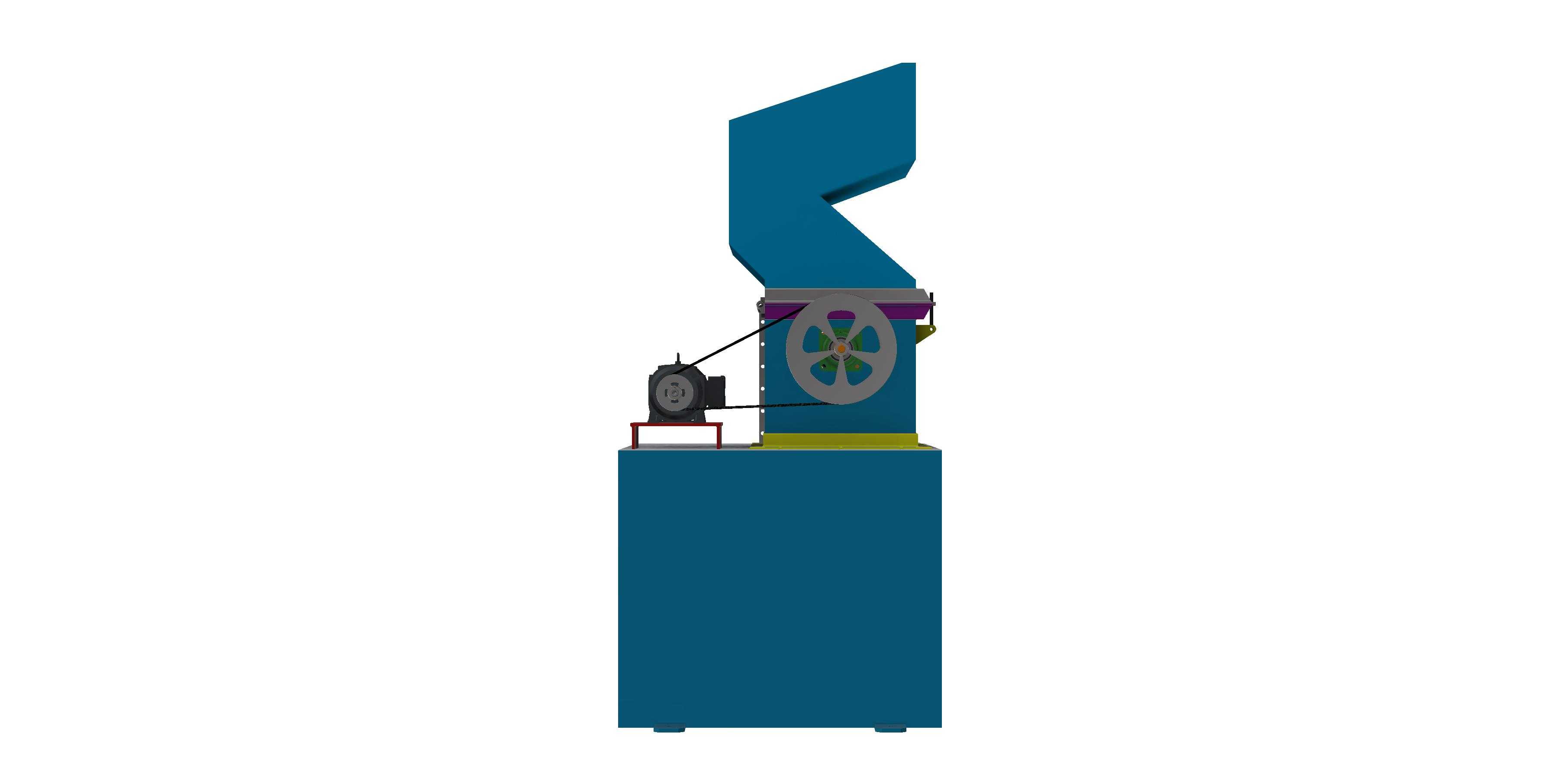

　　上部进料斗采用折弯钢板拼焊结构，斗体一侧倾斜形成导流面，可避免轻质秸秆料在入口处架桥；进料口宽度较大，适合袋装料或铲车少量供料。粉碎腔与进料斗衔接处设置可拆卸检修盖板，日常更换锤片、筛网或清理缠料时，不必拆除整个进料箱体。中部工作区外侧可见大直径带轮，带轮通过V带与电机连接，这种传动方式能够在原料突然过载时通过带打滑缓冲冲击，降低主轴卡死对电机和减速机的损伤。带轮外侧预留防护罩安装位置，三维结构中护罩可按现场安全规范补充，确保旋转件不外露。

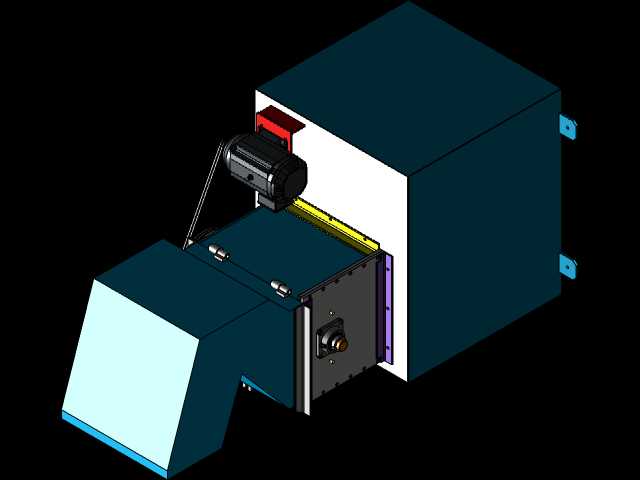

　　压粒部分位于粉碎腔下方，物料经破碎后依靠重力进入成型区，主轴带动压辊在环模或平模上滚动，将粉料挤入模孔并切断成圆柱颗粒。设备台面边缘设置黄色警示边界，对应检修开启区域；侧板上布置观察窗和锁紧件，便于运行中查看料位，也能在停机后快速打开腔体检查压辊磨损、模孔堵塞情况。电机安装在机架侧部的可调滑轨上，通过调整电机底板位置张紧传动带，装配时需保证两带轮端面共面，否则会出现皮带偏磨、轴承发热。

　　结构设计上，整机把进料、粉碎、制粒和支撑功能集中在一个机架内，减少了车间内多台设备之间的转运管道和占地面积。对于中小型农户、木材加工厂或燃料颗粒作坊，这种一体式布置更适合低厂房、小批量生产；若接入连续化产线，可在进料口上方配置皮带输送机，在下方接斗式提升机或振动筛，完成成品颗粒的冷却与筛分。

　　安装边界方面，设备工作时主轴旋转和压粒过程会产生周期性振动，机架支腿应落在硬化混凝土地面上，并通过地脚螺栓固定；投料侧预留不小于设备正面宽度的操作距离，带轮侧留出皮带更换和电机维护空间，后侧保留打开检修门的距离。进料斗顶部高度决定上料方式，人工投料时需配套操作平台，机械送料时则要让输送机卸料点对准斗体内侧，避免物料冲击斗壁造成偏载。

　　三维建模时需重点核对主轴轴线、带轮中心面、电机滑轨和机架焊接面的相对位置；进料斗壁厚、腔体法兰连接孔、检修门铰链以及支腿底部安装孔，均应按照焊接件和机加工件的实际工艺拆分。管路与电气元件虽未在主体中完整表达，但现场设计时需为电机电缆、启停按钮和安全联锁开关预留走线空间，检修门开启状态下应切断传动动力，防止清理作业时旋转件误启动。

　　整体结构强调刚性、可达性和防过载能力：厚重机架控制振动，宽口进料斗保证松散物料顺畅进入，侧部带轮传动便于维护，分层腔体让粉碎与制粒工序紧凑衔接。对结构设计人员而言，该模型可作为生物质制粒设备总图布置、机架校核、防护罩设计和产线布局参考；对设备选型人员而言，可据此判断投料高度、维护空间、动力布置方式以及与上下游输送设备的衔接关系。
