福特Ranger双排平板皮卡整车结构设计

　　该款皮卡结构设计面向中小批量货运、户外作业、工程通勤等多元场景，适配城乡物流转运、工地设备运载、户外越野保障等实际使用需求，兼顾日常乘用与载货功能的平衡。整车采用双排座舱布局，前排可容纳驾乘人员3人，后排可容纳3人，座舱内部预留了常规乘用车型的操控件安装位、座椅固定点位与内饰安装边界，车门结构采用一体式冲压成型的设计思路，车门内侧预留了玻璃升降器、门锁机构、线束走线的安装空间，车门窗框采用加强筋结构提升侧碰防护能力，外后视镜安装位设置在车门前端靠近A柱的位置，兼顾驾驶视野与行人碰撞防护要求。

　　底盘部分采用非承载式车身结构，车架为梯形纵梁设计，纵梁截面采用变厚度冲压钢板，在悬架安装点、货箱固定点、驾驶室安装点位置均设置了加强衬板，避免长期重载工况下出现车架变形。前悬架采用双叉臂独立悬架结构，上控制臂、下控制臂均采用锻钢材质，转向节采用球墨铸铁铸造，预留了刹车卡钳、轮毂轴承、转向拉杆的安装接口，减震器采用螺旋弹簧加筒式减震的组合，适配非铺装路面的颠簸过滤需求。后悬架采用钢板弹簧加整体桥的结构，钢板弹簧为多片等截面设计，后桥壳采用冲压焊接结构，主减速器安装位预留了足够的离地间隙，满足越野工况下的通过性要求，后减震器采用斜向布置，兼顾垂直震动过滤与侧向支撑能力。

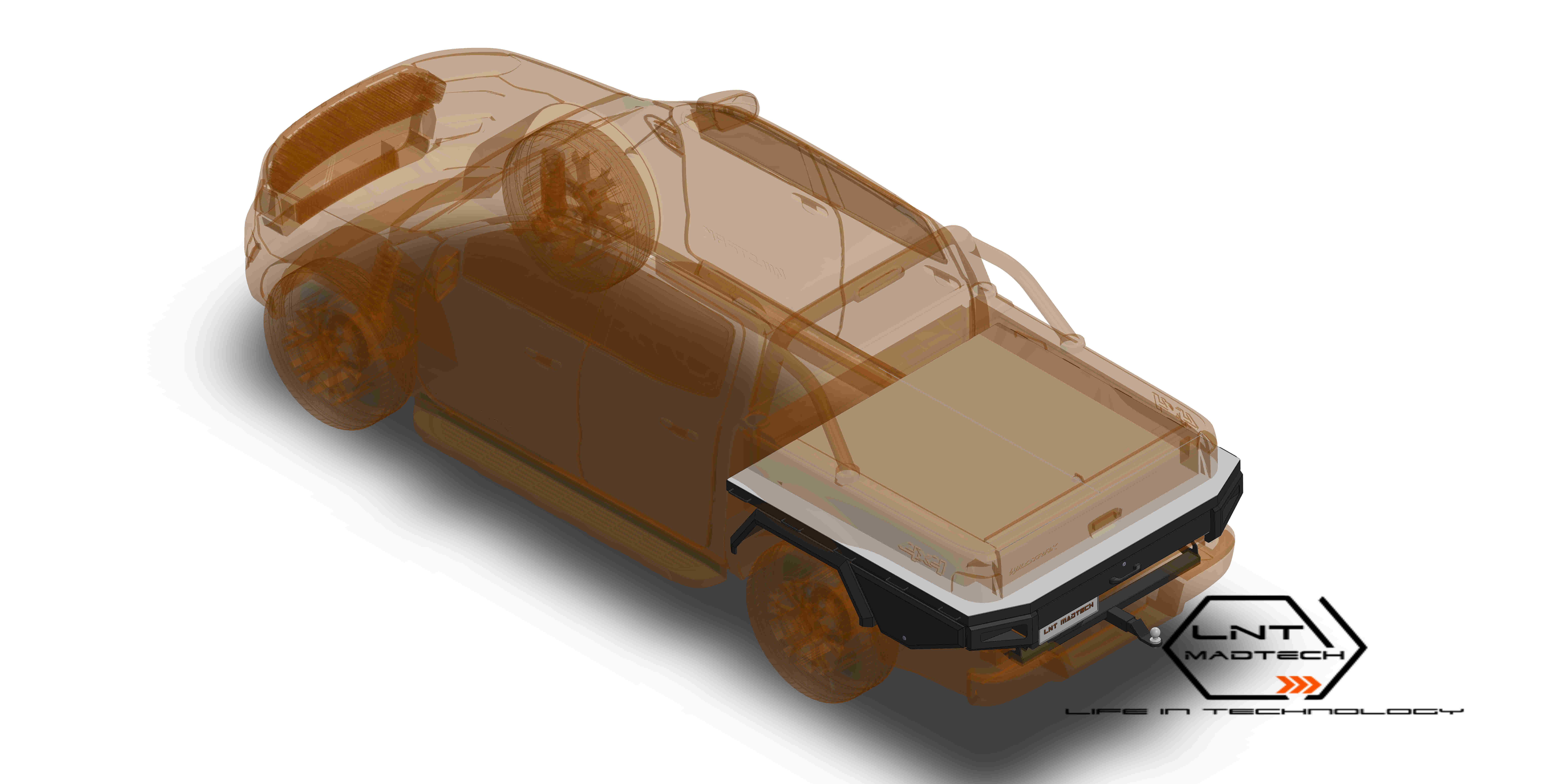

　　前部车身结构保留了原厂车型的碰撞吸能设计，前防撞梁采用辊压成型钢结构，吸能盒设置了诱导褶皱结构，低速碰撞时可通过吸能盒变形吸收能量，降低维修成本；前机舱预留了动力总成、冷却系统、进气系统、蓄电池、保险盒的安装空间，机舱内线束走向预留了固定卡扣点位，避免行车过程中线束晃动磨损。座舱后部设置了防滚架结构，防滚架采用圆管焊接成型，通过螺栓固定在车架与货箱前端的连接点位上，既可以在车辆发生侧翻时为座舱提供防护，也可作为辅助灯光、户外装备的安装基座。

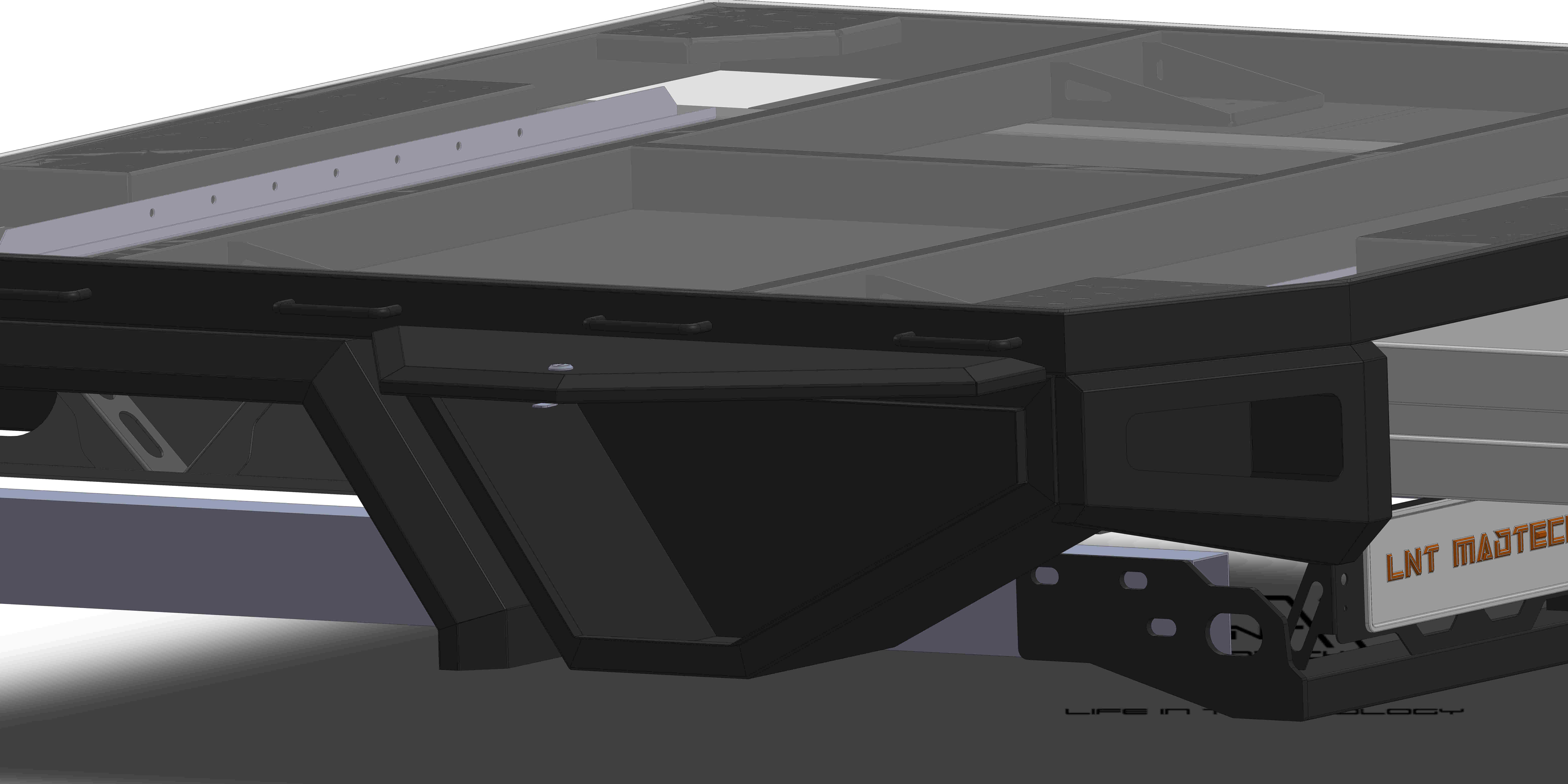

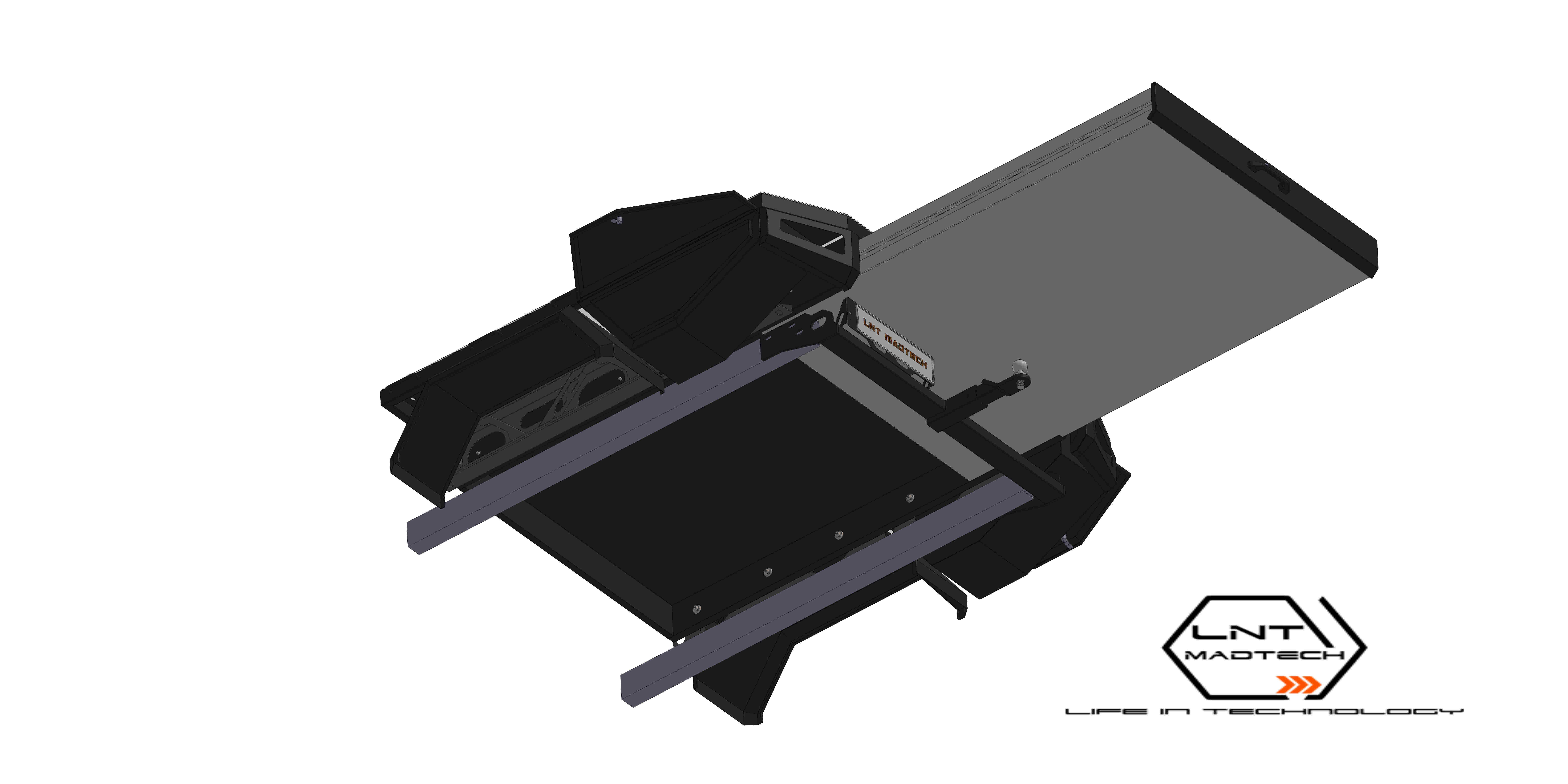

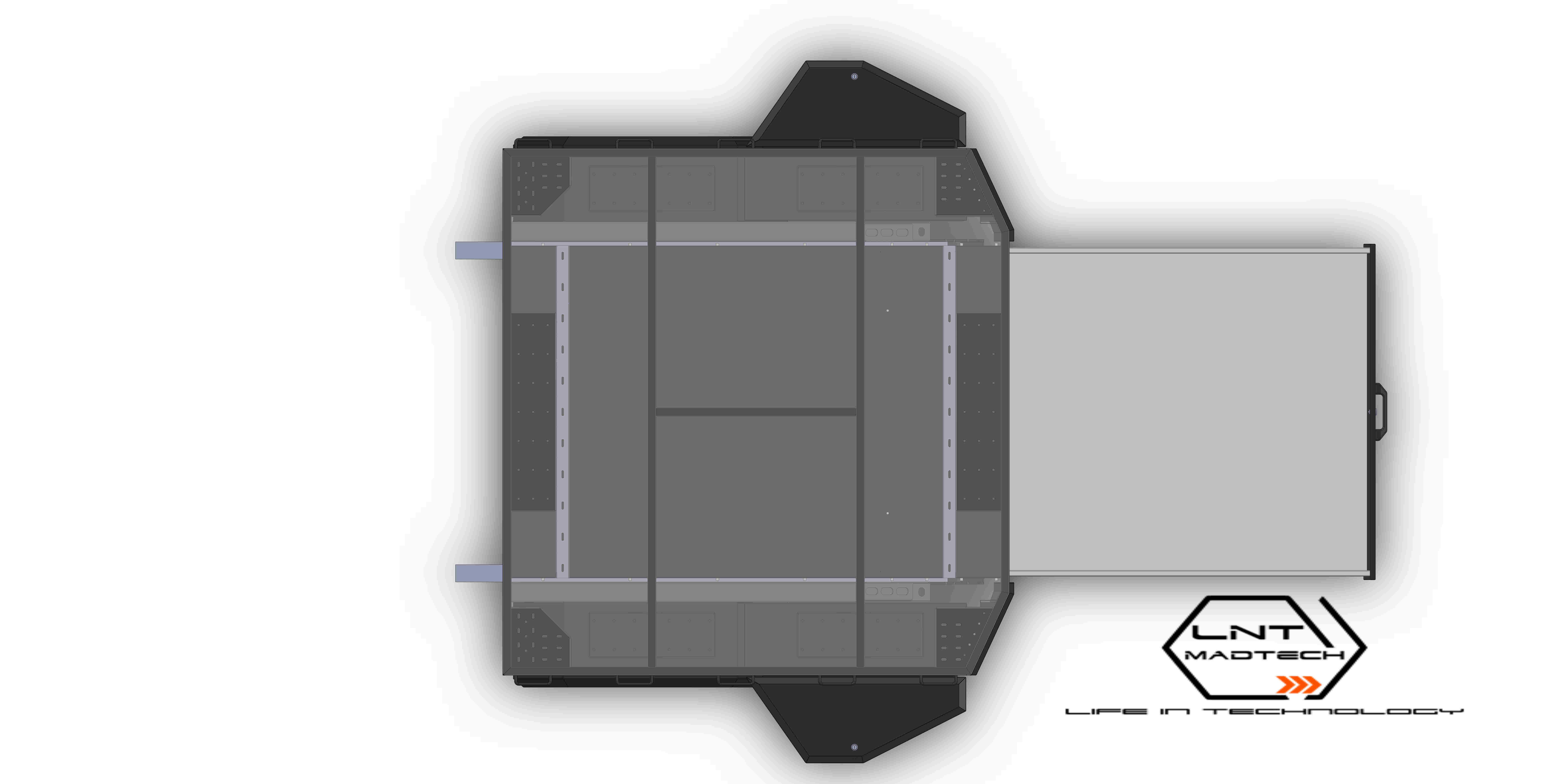

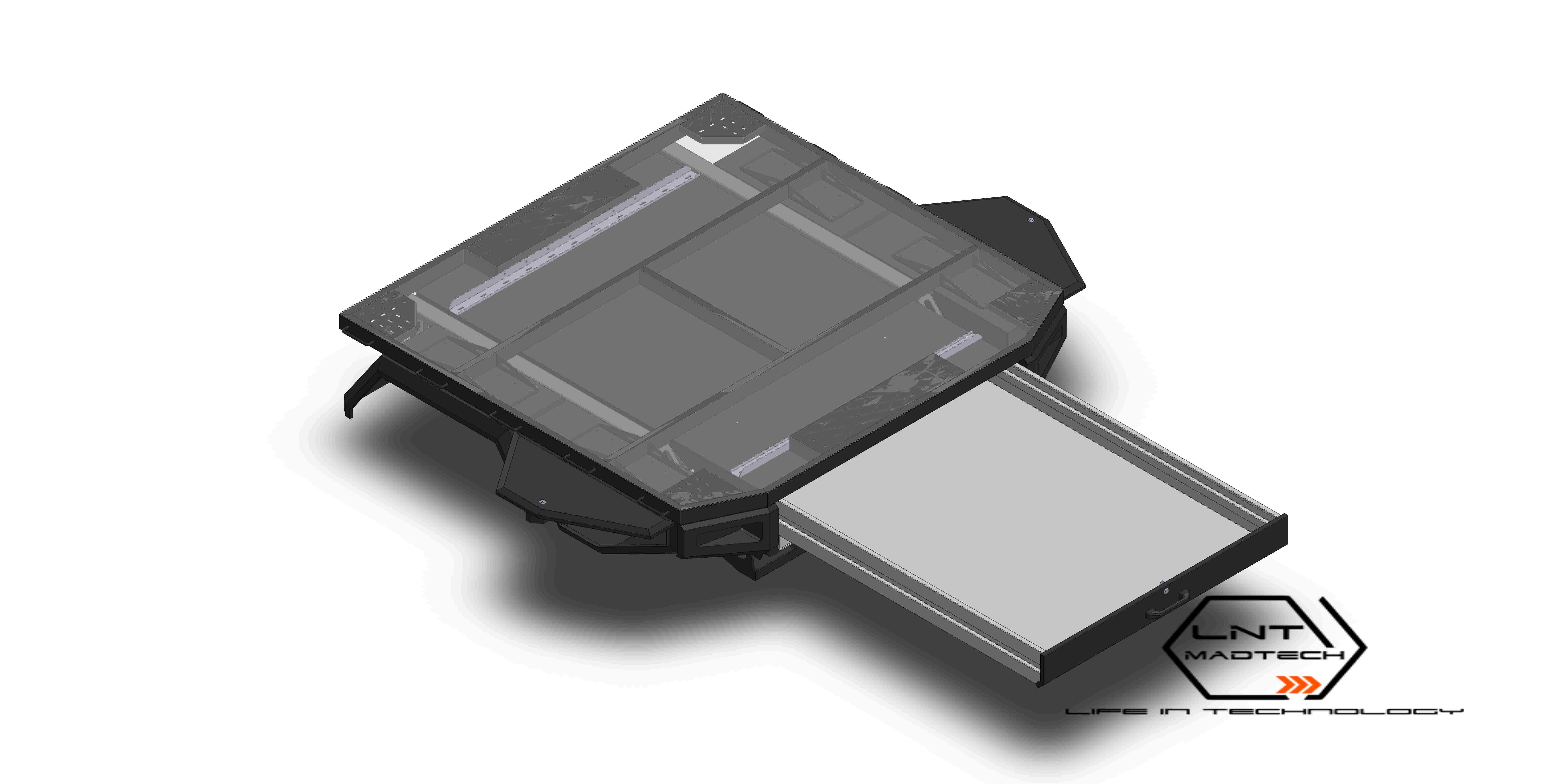

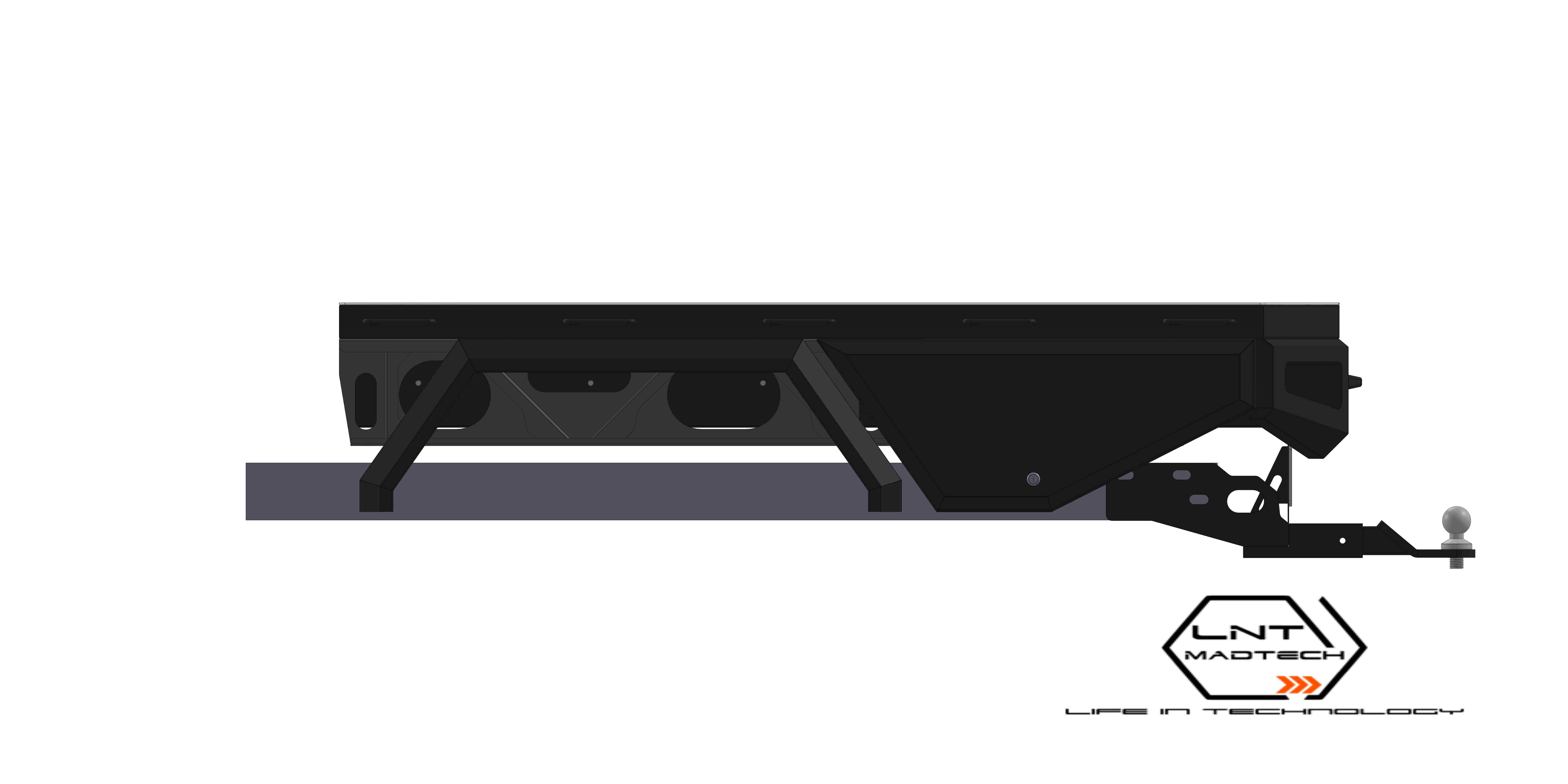

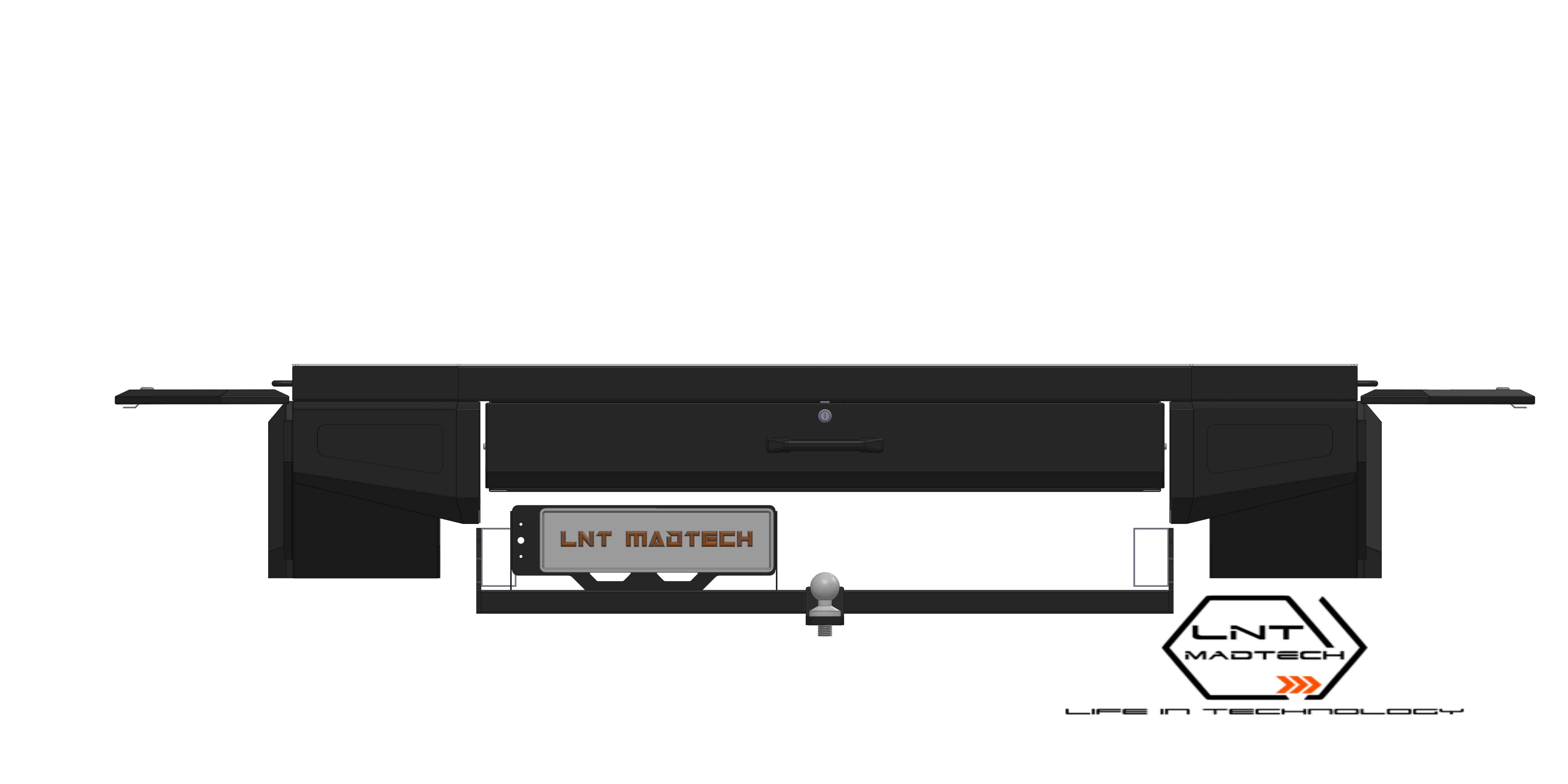

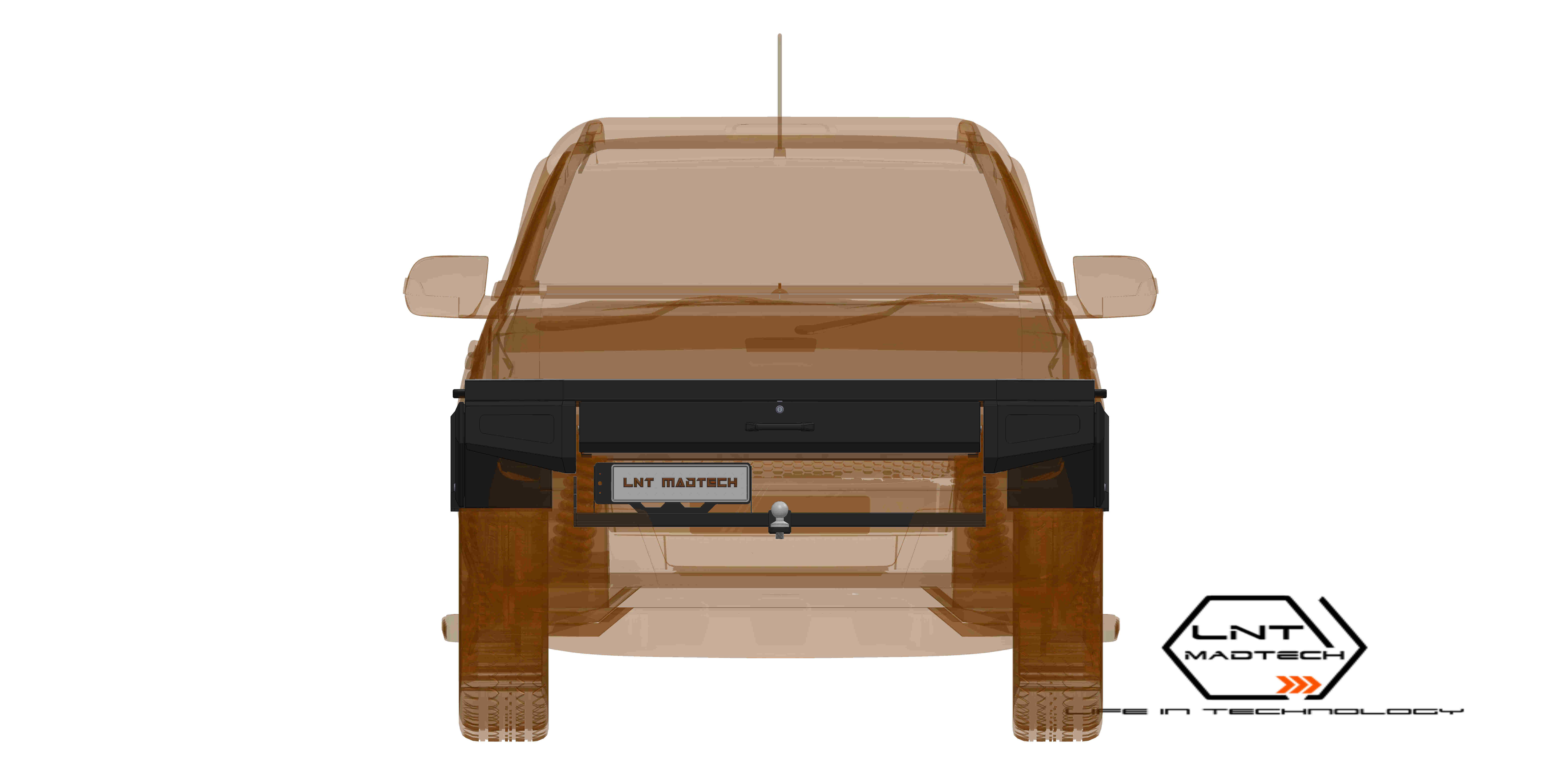

　　后部平板货箱采用平板式设计，货箱底板为花纹钢板材质，底板下方设置了多根横向支撑梁，支撑梁通过U型螺栓固定在车架纵梁上，货箱边缘设置了捆绑挂钩安装位，方便固定运载的货物，货箱后挡板可向下翻折，翻折转轴处设置了阻尼结构，避免挡板下落时出现磕碰，货箱两侧未设置加高栏板，方便装卸尺寸较大的工程设备、建材等货物，同时也为后续用户加装定制化货箱附件预留了安装空间。

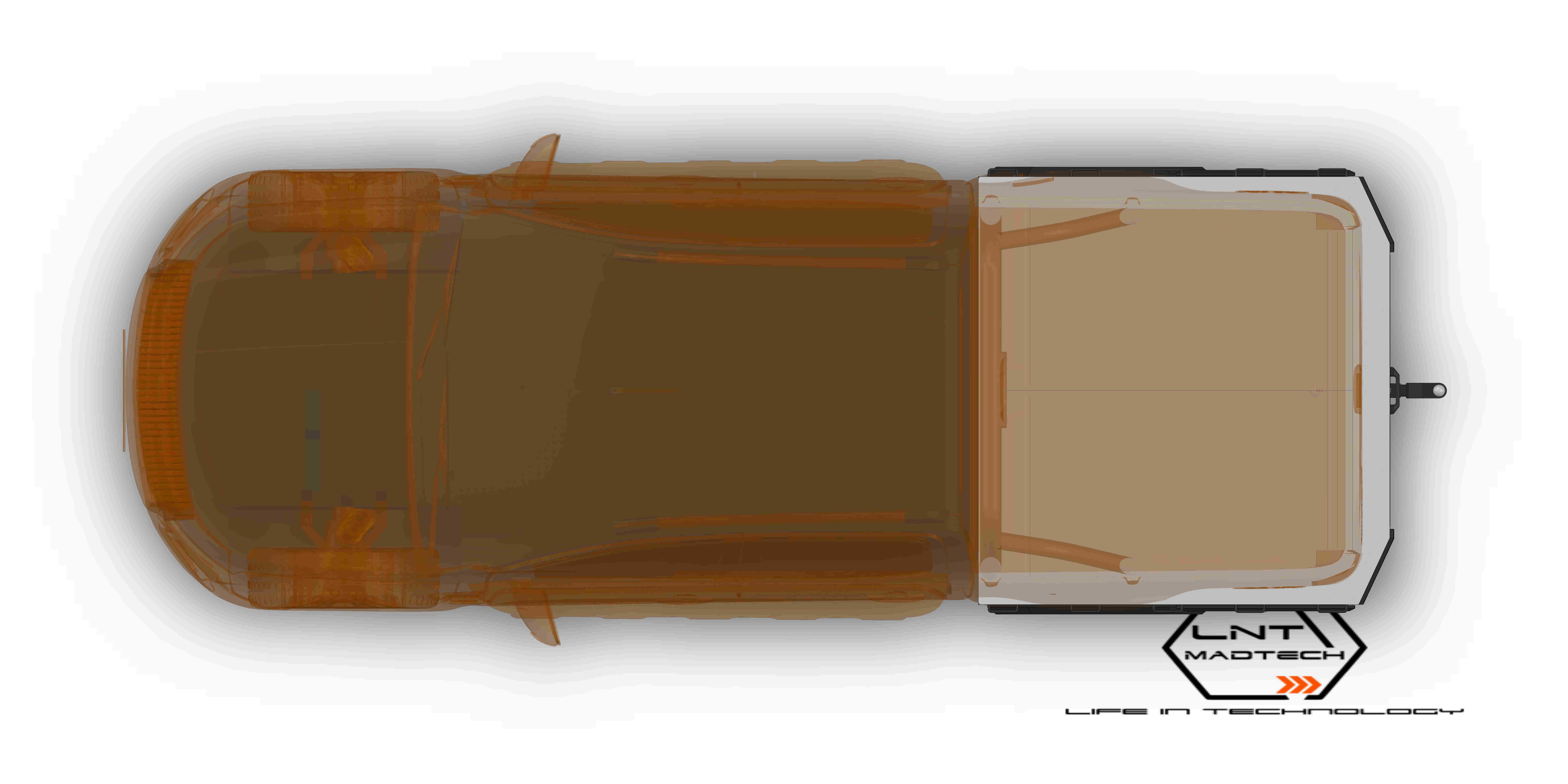

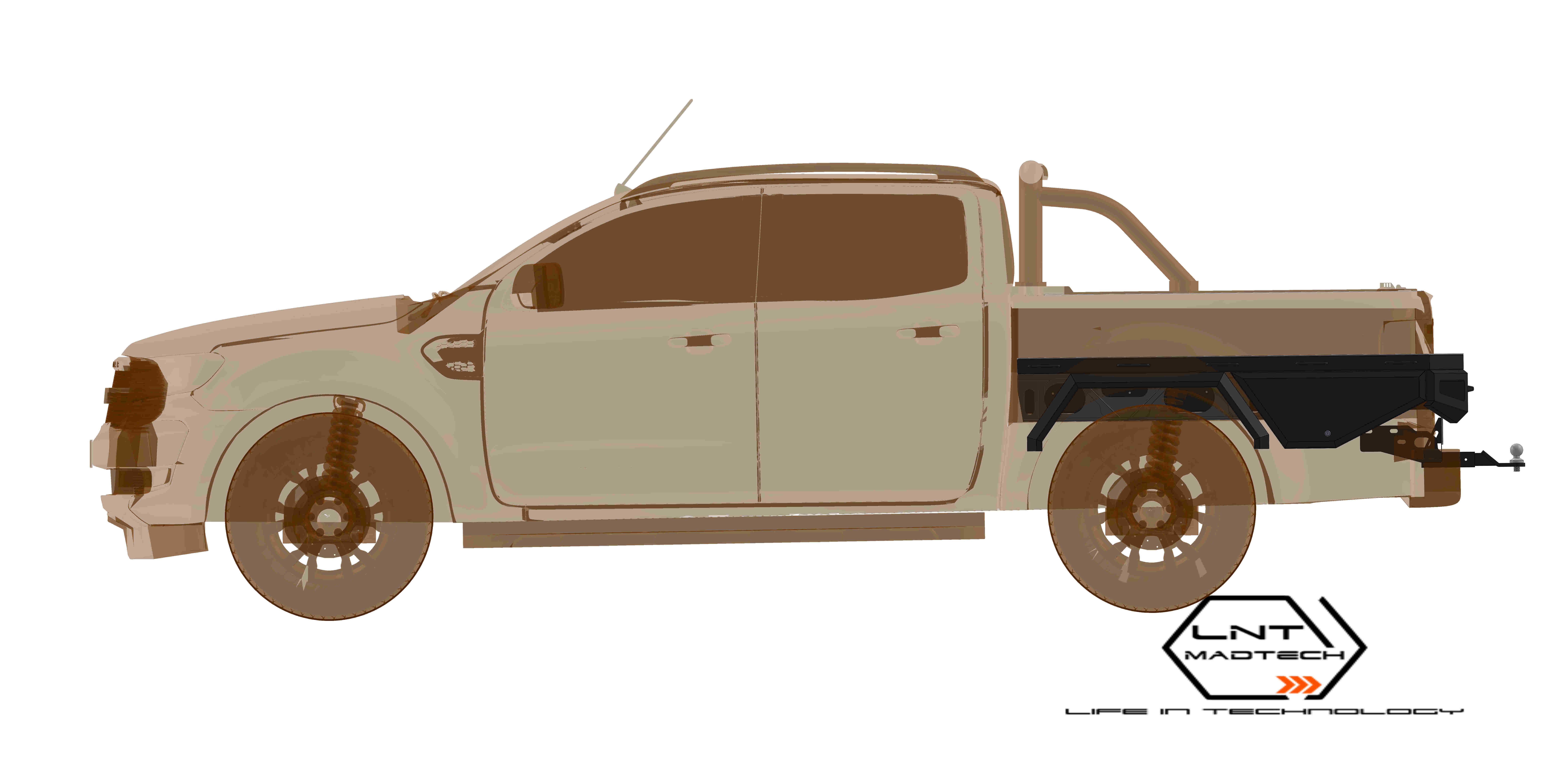

　　整车外形尺寸方面，整车长度控制在5.4米级别，宽度控制在1.86米级别，高度控制在1.82米级别，轴距为3220mm，前后轮距均为1560mm，最小离地间隙在满载状态下不小于230mm，接近角29度，离去角27度，纵向通过角22度，满足非铺装路面、山地、泥泞路段的通行需求。安装边界方面，所有外覆盖件的安装点位均与原厂车型的安装坐标对齐，改装的平板货箱部分的安装孔位完全匹配车架上的预留孔位，无需对车架进行额外打孔焊接即可完成装配，降低改装过程中的结构损伤风险；车轮采用17寸轮毂搭配全地形轮胎，轮毂安装孔位为6孔139.7mm的通用皮卡规格，方便用户根据使用场景更换不同类型的轮胎。

　　设计过程中充分考虑了不同工况下的受力情况，对车架、悬架、货箱支撑结构均做了载荷校核，在额定载重1吨的工况下，车架最大变形量控制在2mm以内，钢板弹簧的应力处于材料许用应力范围内，不会出现永久变形；座舱与车架的连接采用橡胶减震垫，可过滤行驶过程中底盘传递到座舱的震动，提升驾乘舒适性。整车的管线布置均预留了足够的运动间隙，在悬架上下跳动、转向机构左右转动时，不会出现管线拉扯、摩擦的问题，所有外露的金属结构件均预留了电泳防腐的工艺余量，满足户外使用的防腐要求。
