单缸内燃机曲柄连杆传动总成

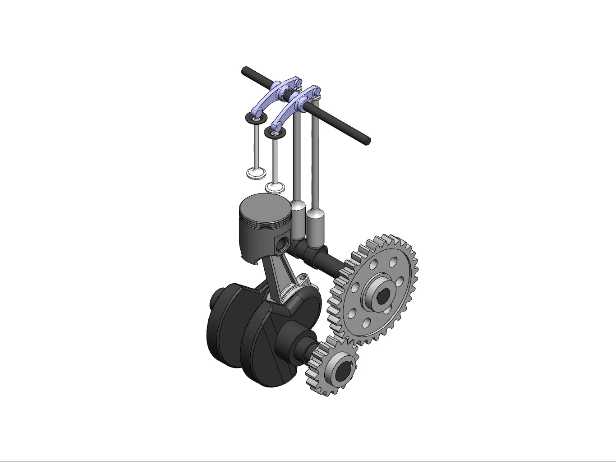

　　这套单缸内燃机三维结构完整呈现了小型动力单元从能量转换到扭矩输出的核心传动链路，整机以气缸体为装配基准，活塞在缸套内做往复直线运动，通过活塞销与连杆小头铰接，连杆大头环抱曲轴曲柄销，将活塞的直线冲程转化为曲轴的连续旋转，曲轴输出端搭配两级啮合齿轮完成转速与扭矩的匹配传递，顶部同步还原了配气推杆、摇臂与气门组件的装配关系，可直观展示四冲程循环中进排气动作与活塞运动的相位配合逻辑。

　　从实际应用场景来看，这类单缸动力结构广泛适配小型发电机组、田园耕作机械、便携植保设备、小型摩托与越野试验机具，相较于多缸机组，它的运动部件数量少、侧向布局紧凑，风冷散热路径在气缸外周鳍片表面即可完成对流换热，不需要额外布置复杂液冷管路与水泵组件，整机自重与占用空间都能控制在较低水平，在狭小机舱或便携设备的安装边界内更易布置。

　　结构设计层面，单缸构型的固有特性是单个工作循环内只有一次做功冲程，曲轴转速波动与振动幅度会明显高于同功率多缸机型，因此总成中曲轴末端配置了大惯量飞轮，用来储存做功冲程的多余动能，带动活塞顺利完成排气、进气、压缩三个辅助冲程，把瞬时脉动的扭矩输出抹平为相对平稳的连续旋转动力。为了抵消活塞往复运动与曲柄旋转产生的不平衡惯性力，这类机型在设计时通常会在曲柄配重块上做去重或配重优化，部分高转速机型还会额外加装平衡轴，通过反向旋转的偏心质量抵消一阶往复惯性力，不过平衡机构会增加零件数量与整机自重，选型时需要在振动控制与结构简洁性之间做权衡。

　　从装配边界与尺寸逻辑来看，整机轴向尺寸由曲轴跨度、齿轮组厚度与连杆摆动空间共同决定，径向方向需要预留连杆大头绕曲柄销旋转的完整运动包络，避免运转过程中连杆与曲轴箱内壁发生运动干涉；气缸中心距、活塞行程与缸径的配比直接决定排量大小，行程越长扭矩输出特性越偏向低转速重载，缸径越大则越容易实现高转速功率输出。顶部配气机构的推杆长度、摇臂支点位置与气门升程曲线需要严格匹配凸轮相位，保证进气冲程气门准时开启吸入可燃混合气、排气冲程准时打开排出燃烧废气，压缩与做功冲程则保持气门完全封闭，维持缸内压缩压力。

　　齿轮传动副的设计需要兼顾啮合侧隙与齿面接触强度，小齿轮与曲轴输出端同轴联动，大齿轮向后级负载传递动力，齿宽、模数与中心距的取值要匹配整机额定输出扭矩，避免长期运转出现齿面点蚀或断齿失效。曲轴的支撑点位通常在箱体两侧布置滑动轴承或滚动轴承，轴颈的同轴度公差、连杆大头与曲柄销的配合间隙都需要严格控制，间隙过大会引发运转异响与油压泄漏，间隙过小则会在热机状态出现抱轴故障。

　　在三维建模过程中，需要逐一验证活塞在上止点、下止点以及冲程中间任意位置时，连杆与缸套下缘、曲轴箱内壁的最小安全间隙，同步核对齿轮啮合的侧隙与顶隙，确认配气摇臂摆动全程不会与周边固定件发生碰撞，所有运动部件的包络空间都要在箱体内部预留足够安全余量。这套完整的结构模型既可以作为小型动力设备选型时的构型参考，也能用于机械原理教学演示，帮助设计者理清往复式内燃机各组件的运动配合关系与装配逻辑。
