小型导轨式热磁保护断路器结构设计

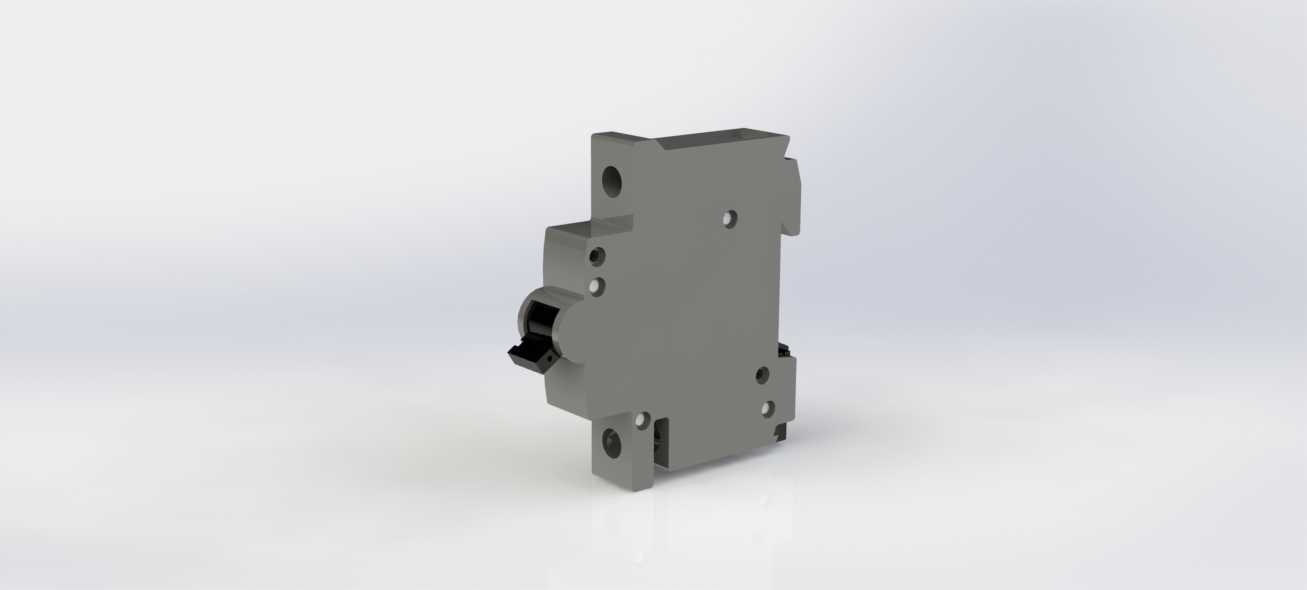

　　这款热磁式保护元件主要应用于低压配电终端回路，常见于工业控制柜、楼宇配电盘、设备配套电控箱内部，承担回路过载与短路故障的分断保护功能，是末端配电系统里用量极大的基础保护器件。从结构设计来看，整体采用模数化壳体设计，宽度适配标准DIN导轨安装节距，壳体侧面预留的卡扣结构可直接卡装在35mm标准安装导轨上，无需额外打孔固定，单极元件的安装占用空间极小，多极拼装时可通过侧面的拼接卡扣实现快速组合，适配不同极数的配电需求。壳体上的安装孔位除了导轨卡扣外，还预留了辅助固定孔位，可在振动较大的设备工况下追加螺丝固定，避免长期振动导致元件移位松脱。

　　功能层面，元件内部集成了热脱扣与磁脱扣两套执行机构，热脱扣单元依靠双金属片受热弯曲的特性实现过载反时限保护，当回路电流超过额定值但未达到短路阈值时，双金属片随过载电流的热效应逐步弯曲，推动脱扣机构动作分断回路，过载电流越大分断速度越快，匹配线路过载的发热特性，避免线路长期过载过热引发绝缘老化。磁脱扣单元则依靠电磁线圈的瞬态吸力实现短路瞬时保护，当回路出现短路大电流时，电磁机构瞬间吸合推动脱扣杆动作，在毫秒级时间内分断故障回路，限制短路电流对后端设备的冲击。操作手柄突出于壳体正面，带有明确的分合位置标识，手柄操作力经过调校，正常分合操作手感清晰，故障脱扣时手柄会自动跳至中间位置，方便运维人员快速识别故障回路。

　　设计过程中，壳体的爬电距离与电气间隙严格遵循低压电器相关设计规范，不同电位的金属部件之间设置了足够的绝缘阻隔，壳体采用阻燃耐冲击的热固性塑料材质，可耐受分断故障电流时产生的电弧高温，避免壳体击穿引发相间短路。进出线端采用压线框式接线结构，适配不同线径的铜导线接入，压线螺丝的扭矩范围经过验证，既可以保证导线压接可靠不松动，也不会因为压接过紧损伤导线线芯。灭弧室设置在触头分断区域，采用多栅片灭弧结构，可快速切割冷却分断时产生的电弧，提升分断能力，减少电弧对触头的烧蚀，延长元件的使用寿命。

　　从安装边界来看，元件上下方需要预留足够的接线空间，方便导线弯折接入与后期运维检修，左右侧与其他相邻元件之间可紧贴安装，无需额外预留间隙，充分利用柜内安装空间。壳体侧面的散热槽设计可保证内部元件正常工作时的热量散出，避免密闭安装导致内部温升过高影响保护参数精度。整体结构的所有活动部件都设置在壳体内部，外部无裸露带电部件，防护等级满足常规柜内安装的使用要求，可在多粉尘、轻度油污的工业车间环境下稳定工作，适配绝大多数工业与民用低压配电场景的保护需求。
