C型螺旋锁紧夹具工装结构设计

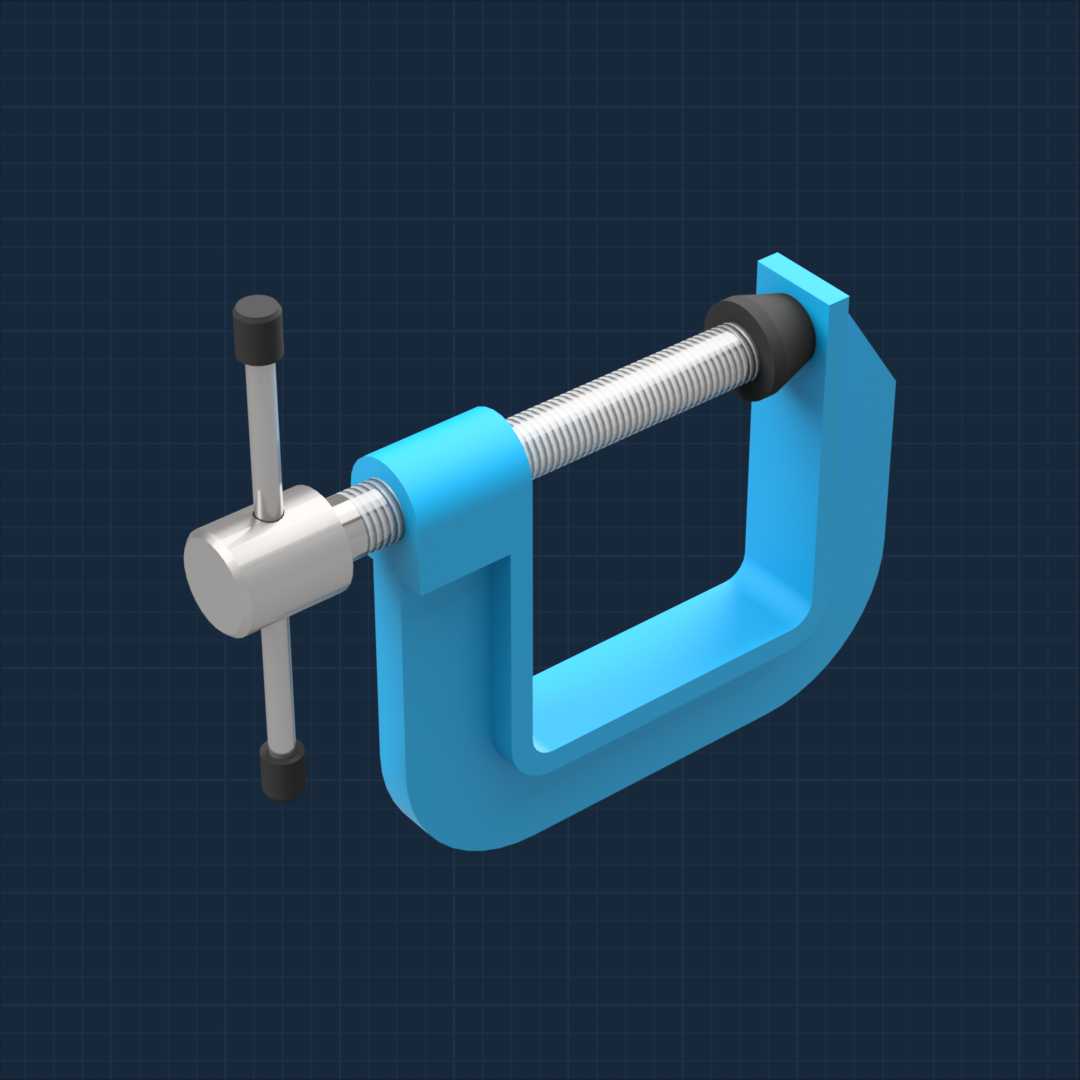

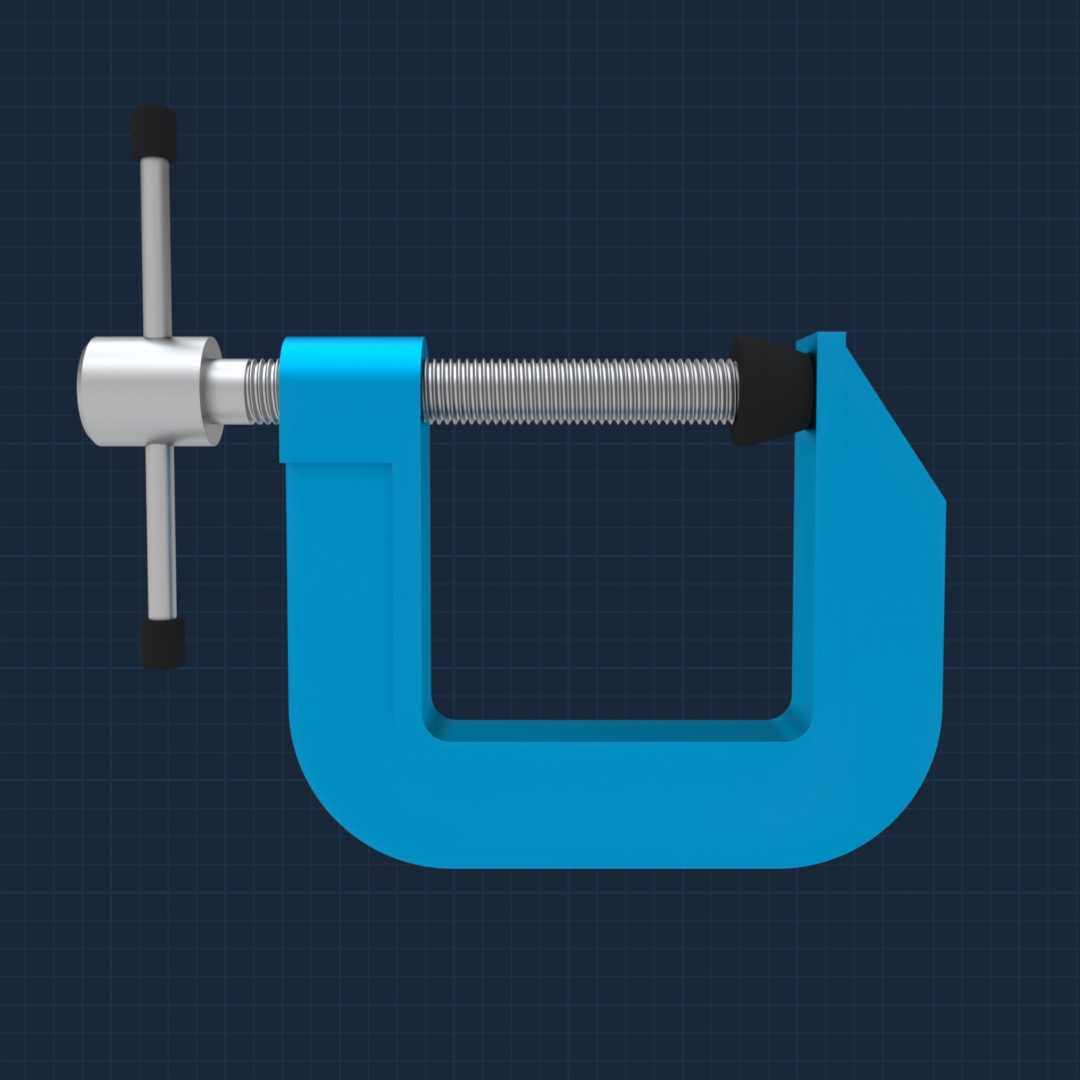

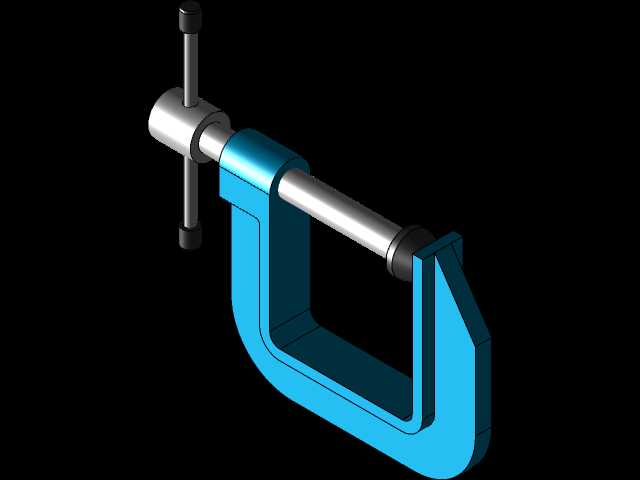

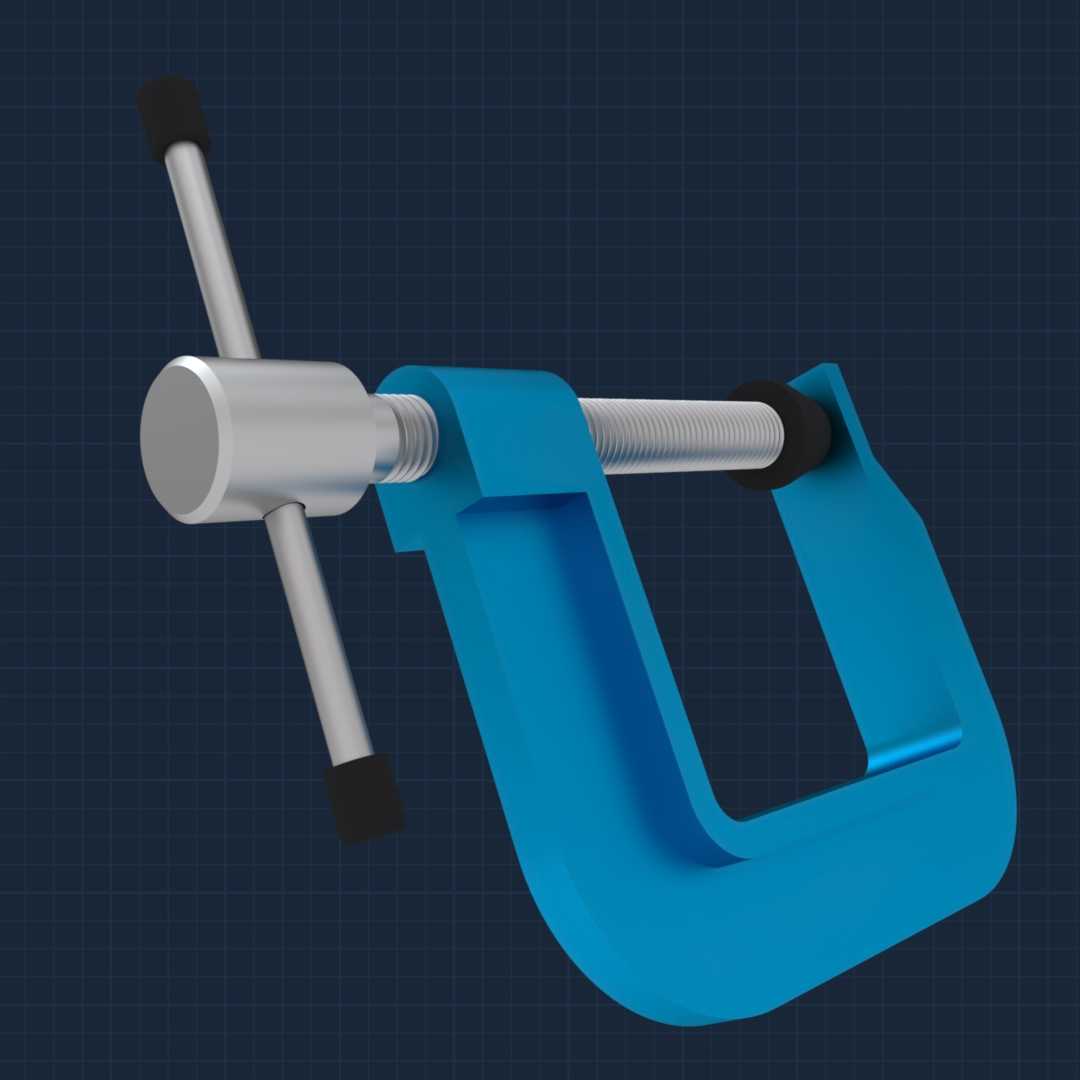

　　这套C型螺旋夹紧夹具是面向车间现场装夹作业开发的手动工装，整体采用开口G型框架搭配梯形丝杠进给的经典结构，在单件小批量机加工、钣金组对、工件临时定位、胶粘装配、焊接预固定等场景中使用频率极高。框架主体采用一体式铸钢后铣削加工成型，开口侧上下两个夹持端面保持严格平行，丝杠轴线与固定钳口支承面垂直，保证夹紧过程中工件不会出现侧向滑移、翘边等装夹偏差。

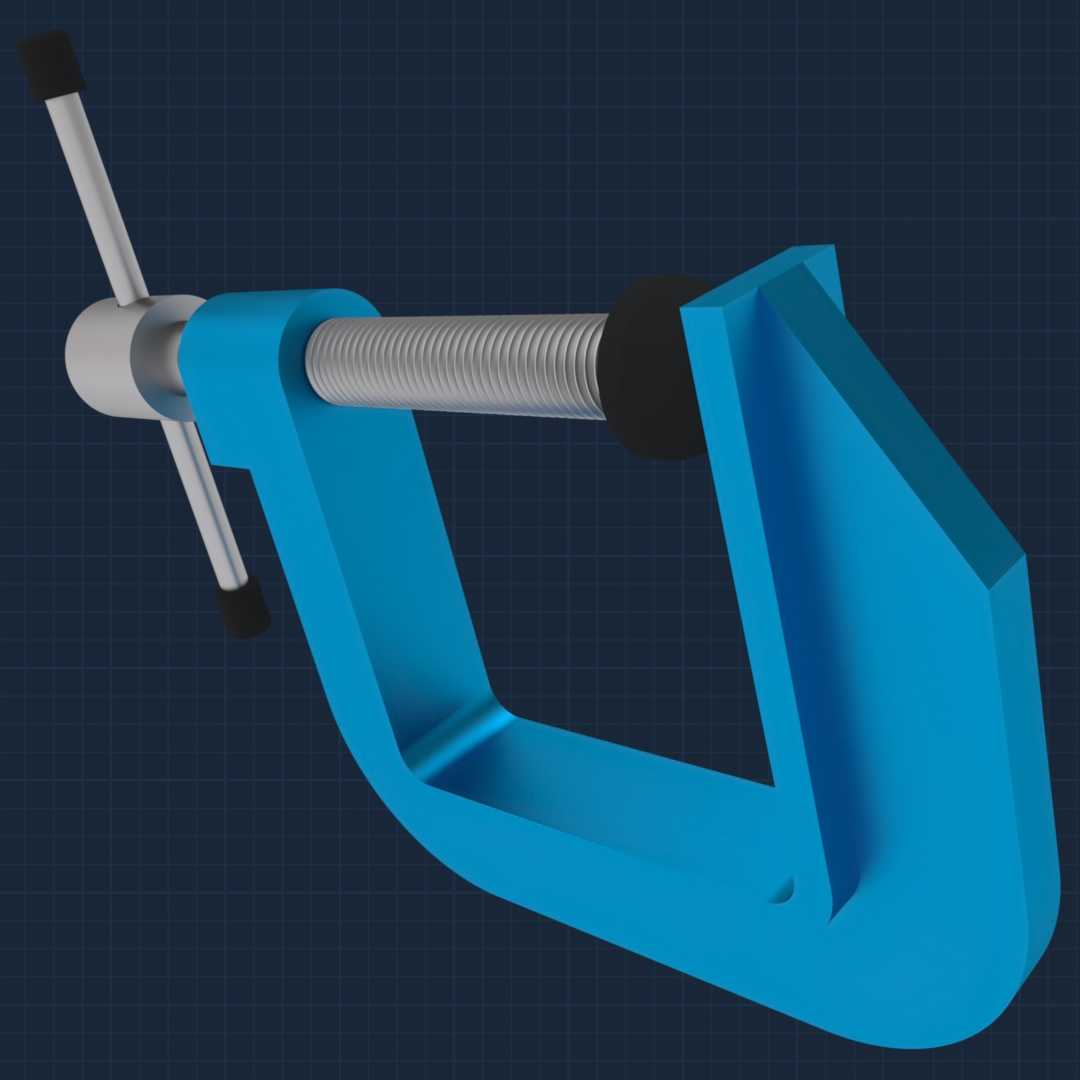

　　从实际使用逻辑来看，这类夹具最核心的设计要点集中在框架刚性与丝杠进给行程的匹配上：C型架的弧形过渡段做了加厚处理，夹紧载荷作用下框架开口处的弹性变形量被控制在极小范围，避免大夹紧力下架体张口导致工件松脱；活动压头与丝杠端头采用浮动铰接结构，压头可随工件表面小幅自适应偏转，即便工件夹持面存在轻微斜度、毛坯表面平整度不足，也能保证压头与工件表面完全贴合，压强分布均匀，不会出现局部点接触压伤工件表面的问题。

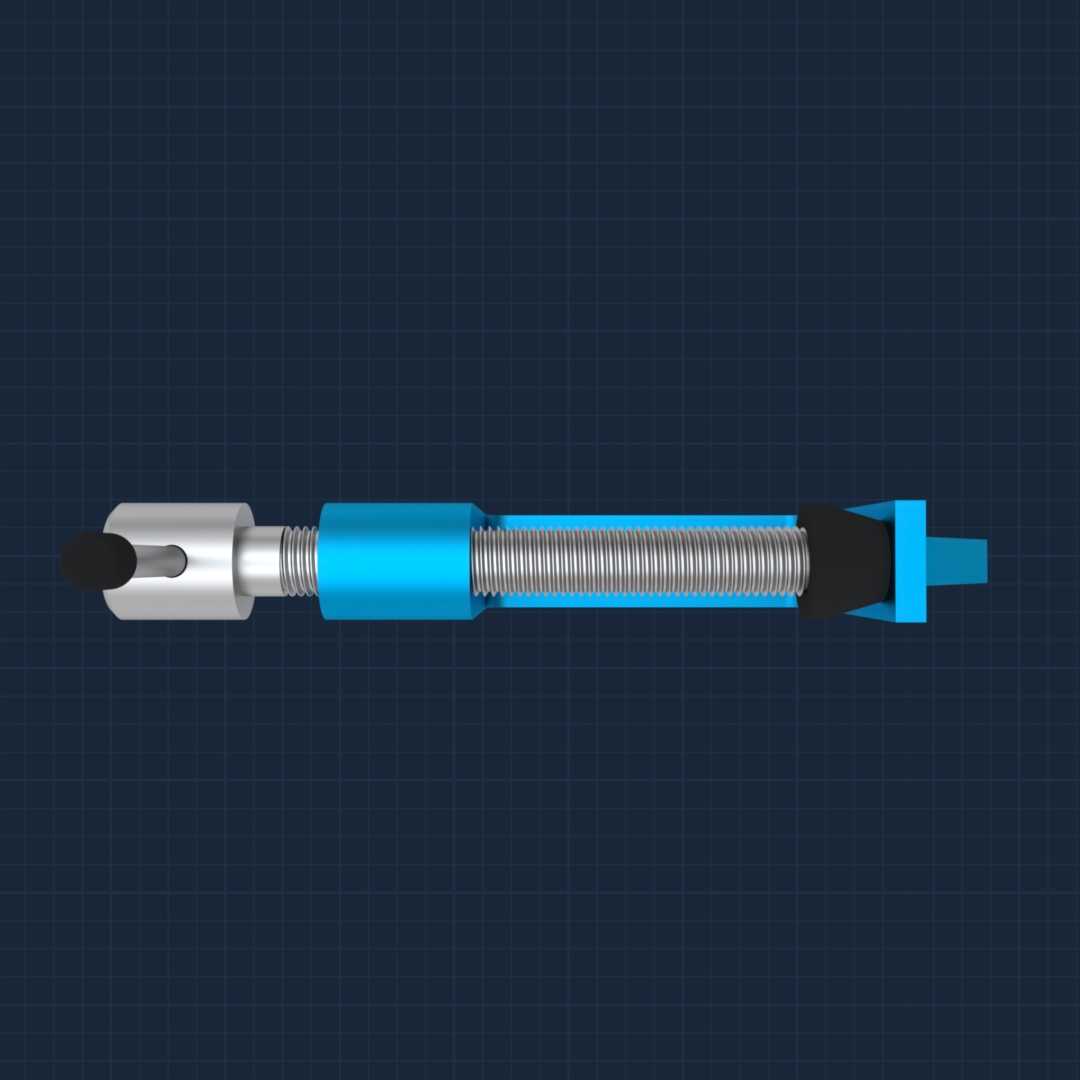

　　丝杠部分采用梯形传动螺纹，具备自锁特性，当操作人员通过T型加力杆旋紧丝杠施加预紧力后，即便加工过程中存在切削振动、工件轻微受力窜动，丝杠也不会自行回松，无需额外加装锁止结构即可长时间保持夹持状态。丝杠末端的活动压头端面加工有细密防滑齿纹，夹持光滑金属面、塑料件、木质工件时都能提供足够摩擦力，防止工件移位。架体尾部的固定钳口与架体为一体加工结构，端面同样做防滑处理，和活动压头对正后形成完整夹持区间。

　　外形尺寸与安装边界方面，该夹具的开口深度、最大夹持开口量按照常规车间通用装夹需求设定，C型架的外侧轮廓无突出尖角，T型加力杆的转动半径经过校核，操作人员在钳台、机床工作台面上使用时，加力杆旋转全程不会和周边工装、机床护板发生干涉；夹具整体可直接平放于工作台面，也可通过架体底部的安装孔配合压板固定在专用工装站、焊接变位机工作面上，适配不同工位的固定需求。

　　设计过程中对框架的受力路径做了完整梳理：夹紧力从丝杠端头的活动压头传入工件，再传递到对面的固定钳口，载荷沿C型架的上下两个臂体向弧形背部过渡，弧形段采用大圆角平滑过渡，完全避免直角转折带来的应力集中问题，即便反复施加满载夹紧力，架体也不会在转角位置出现疲劳裂纹。丝杠和架体上的螺母座采用配合装配，螺母座为可更换结构，长期使用螺纹出现磨损后，仅需更换铜质螺母即可恢复传动精度，无需整体更换夹具，大幅降低辅具维护成本。

　　在不同应用场景下，这套夹具的适配性也做了对应考量：用于机加工工序装夹薄壁件时，可在压头和工件之间加装铜质垫块，分散夹紧压强避免工件变形；用于焊接组对时，架体表面的喷塑层可抵御焊接飞溅粘附，清理方便；用于装配工序压合小型零部件时，丝杠的慢速进给特性可以精准控制压入行程，不会出现冲击过载损坏零件的问题。整体结构没有复杂的液压、气动元件，纯机械传动故障率极低，在生产现场无需外接动力源，操作人员随手即可取用，是工装辅具体系里通用性极强的手动夹紧单元。
