气动马达曲柄飞轮动力总成结构

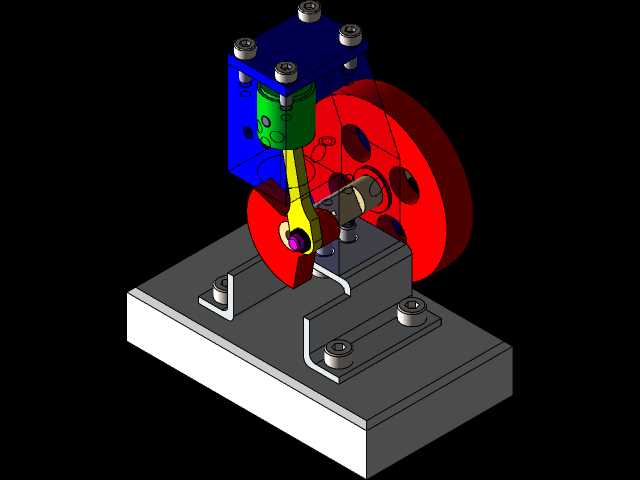

　　这套气动动力总成以压缩空气作为能量输入介质，核心运动链由缸体组件、活塞、连杆、曲柄销、大惯量飞轮以及底座安装平台共同构成。整机在三维结构上采用立式缸体偏置布置，缸体通过上部四颗内六角紧固件与蓝色支架连接，支架再固定于灰色底座，形成封闭而刚性的传力框架。红色飞轮布置在曲轴输出侧，既承担储能与转速稳定作用，也作为曲柄回转运动的直观执行部件；黄色连杆将活塞的直线往复运动转化为曲轴旋转，连杆大头与曲柄销配合，小头通过销轴与活塞连接，运动关系清晰。

　　从实际用途看，这类机构常用于教学演示、小型气动动力试验、低速旋转驱动以及压缩空气能量转换验证。与电动机相比，气动马达在易燃易爆、潮湿、频繁启停或需要过载打滑保护的场合具有明显适应性；压缩空气膨胀后直接排出，不需要复杂电气防护，也不会因堵转而迅速烧毁。该模型将气缸、配气连接、曲柄飞轮和安装基座完整表达，适合用于机构原理分析、运动干涉检查以及非标小型动力单元的方案参考。

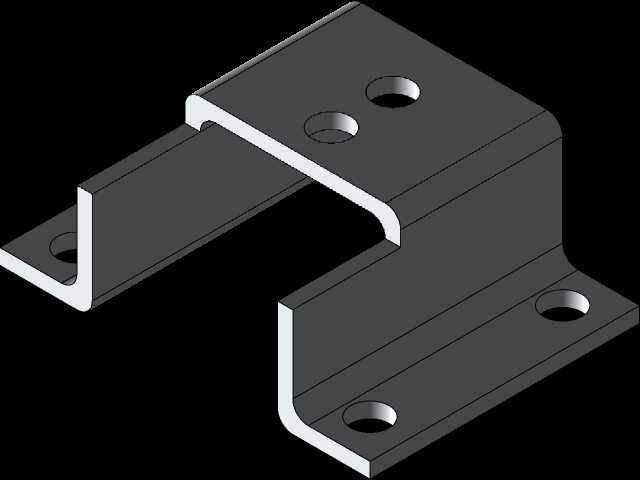

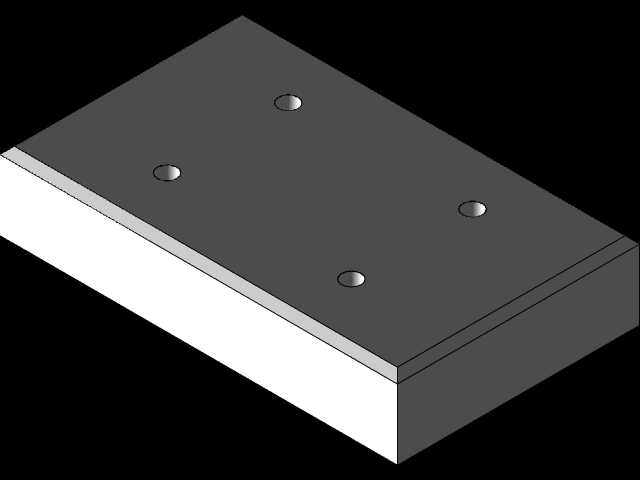

　　结构设计上，底座采用矩形平板形式，四周预留安装孔位，孔位通过带衬套的螺栓座实现整机固定。底座上方设置两处折弯形限位/支撑构件，对下部管路或缸体附近空间进行约束，同时避免运动件与安装面发生干涉。缸体部分以绿色活塞腔和蓝色上部支架组合，支架侧面开设连接与定位结构，顶部紧固件沿缸盖轮廓均布，保证受压区域连接可靠。活塞在缸套内做往复运动，连杆随曲轴转角变化而摆动，因此建模时需要重点控制活塞外径与缸体内孔的同轴关系、连杆大小头中心距、曲柄销偏心距以及飞轮端面与支架侧壁之间的间隙。

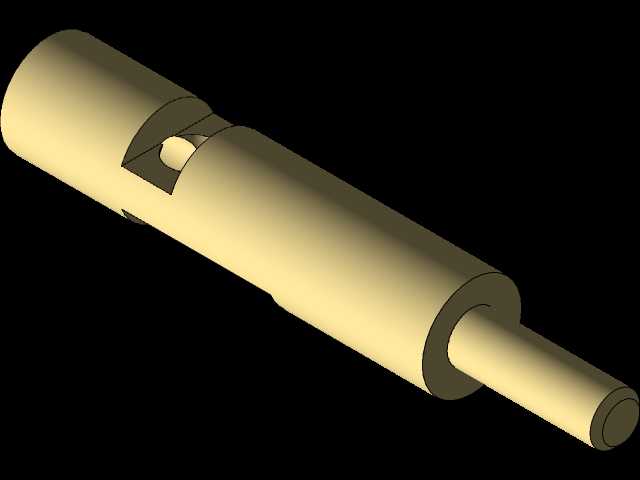

　　外形与安装边界方面，整机高度主要由上部缸体和支架决定，平面占地由底座长宽控制；飞轮外径是侧向最大轮廓，选型或布置时不能只按底座宽度预留空间，还应在飞轮外侧保留旋转安全距离和检修空间。底座安装孔呈对称分布，适合固定在实验台、工装板或设备机架上；若嵌入自动化设备，应保证进气管路沿底座低位接入，避免与连杆、飞轮运动包络相交。飞轮厚度方向贴近支架轴承位，曲轴支撑跨距较短，有利于减小曲柄轴弯曲变形，但对支架孔位同轴度提出要求，两侧轴承孔应在装配中保持同心。

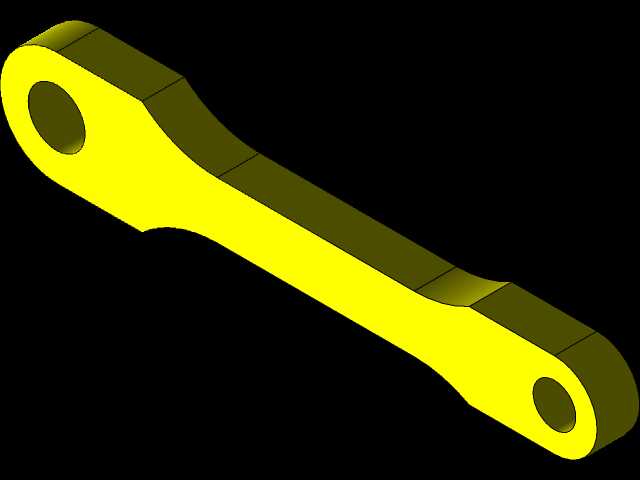

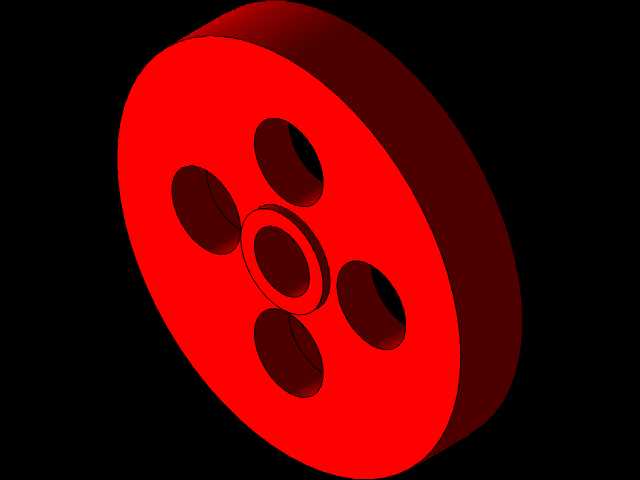

　　功能特性上，大直径红色飞轮提供转动惯量，可在活塞做功冲程之外维持曲轴连续旋转，降低转速波动；曲柄连杆机构把活塞承受的气体推力转换为扭矩输出。模型中飞轮轮辐上开设多个圆孔，既减轻质量，又保留外缘惯量，体现了惯量分布与重量控制之间的平衡。黄色连杆采用细长杆身，大小头设置加强过渡，适合承受周期性拉压载荷；绿色活塞与缸体之间保留滑动配合段，上部与端盖形成压缩腔。

　　建模思路应围绕运动优先级展开：先确定曲轴轴线、缸体中心线和曲柄偏心距，再建立活塞、连杆与飞轮的相对位置；曲柄销处于不同转角时，活塞高度和连杆摆角随之变化，需通过装配约束或运动算例验证无死点卡滞。缸体支架与底座属于固定件，应优先保证安装面和孔系位置；连杆、活塞、曲轴属于运动件，应重点检查配合间隙、行程极限和飞轮外圆包络。管路连接从底座附近接入执行腔体，走线应避开高温、摩擦和旋转区域，虽然气动介质本身不产生电机式高热，但运动件的机械摩擦仍需在维护时关注。

　　在工程应用中，该类总成可作为低速气动演示装置、机构实验台核心模块或特殊环境下的小型旋转动力源。设计人员可根据所需输出转速调整曲柄半径、飞轮直径和供气压力；若追求平稳性，可增大飞轮外缘惯量并优化轮辐开孔；若追求紧凑安装，则需压缩缸体高度和底座轮廓，但不能牺牲连杆摆角空间。整体结构简单、动作直观、零件层级明确，对理解压缩空气膨胀做功、曲柄滑块运动转换和机械飞轮稳速具有较强参考价值。
