台式螺杆夹紧管虎钳工装夹具结构

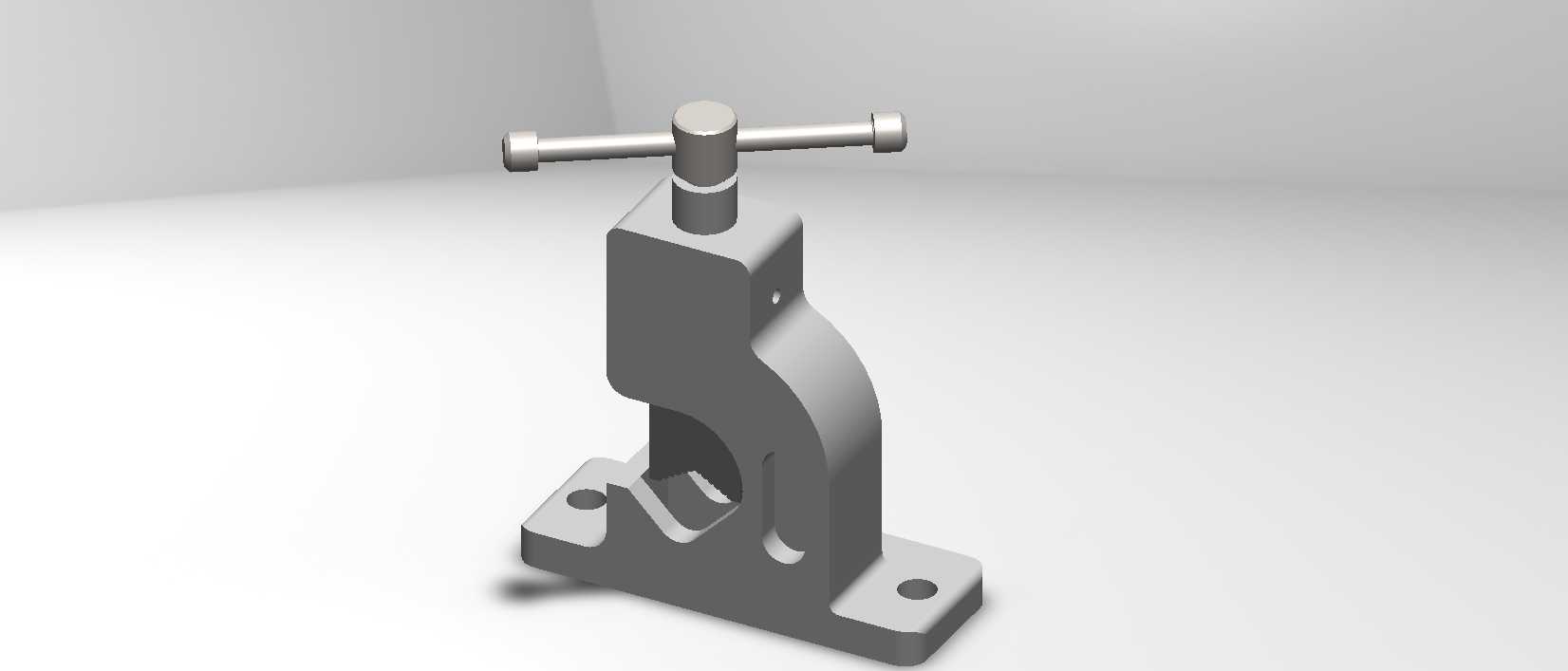

　　这套台式管虎钳结构面向小型管件、圆棒料及异形零件的固定作业，常见于钳工修配、机床上下料辅助定位、焊接工位预装、管路件加工以及检测平台装夹场景。模型将底座、C形钳体、V形承托口、螺杆压头和T形操作手柄整合为一体，能够在不依赖复杂动力源的情况下，通过手动旋转手柄产生稳定下压力，使工件被限制在下部承托结构与上部压头之间。

　　从实际使用逻辑看，管件夹持不同于普通平口钳。圆管或圆棒在平面钳口内容易滚动、偏转，因此该结构在钳体下部设置了近似V形的承托区域，使圆柱件落入后自动对中，两侧接触面分担径向约束。压头下端采用与工件轮廓相适应的接触形式，下压时不会把薄壁管局部压瘪，也能减少圆棒在钻削、锉修、装配或点焊过程中的轴向窜动。对于小尺寸支架、接头、阀块毛坯等非规则零件，钳体开口和压头行程仍保留一定调整范围，可通过垫块或辅助钳口扩展使用边界。

　　钳体外形采用立式C形框架，底座向两侧展开并设置安装孔。该布置的重点不在于追求外观轻巧，而在于保证夹紧力的传力路径清晰：T形手柄带动螺杆旋转，螺杆将扭矩转换为垂直方向的压紧力，力线经压头、工件、下部承托区传回钳体，再由宽厚的立板和底板形成闭合承载结构。底座两侧的孔位可用于螺栓固定在钳工台、工装板或机床附件平台上，避免夹紧和加工时整机倾翻。底板与立板之间的过渡区域保留较大圆角和实体厚度，能够降低应力集中，尤其适合反复装夹带来的交变载荷。

　　结构设计上，上部螺杆导向段与钳体顶部凸台配合，形成较长的导向支承。相比薄板直接穿螺杆的做法，这种凸台式导向可减小螺杆摆动，使压头下行更加垂直，也能改善螺纹段受力状态。T形手柄横穿螺杆顶部，操作者可根据所需夹紧力选择单手旋拧或双手加力；手柄两端的膨大端头能够防止施力时滑脱，同时不需要额外工具即可完成快速开合。压头与螺杆之间宜保留相对转动关系，使压头在接触工件后不再随螺杆大幅旋转，从而减少工件表面被擦伤或带动移位的风险。

　　外形尺寸方面，该夹具属于台式中小型工装，底座宽度大于钳体上部宽度，目的是增加支撑跨距；整体高度集中在立式钳体和顶部手柄区域，安装时需要在手柄回转半径周围预留操作空间。底板安装孔的位置决定了与工作台T型槽、孔系平台或焊接平板的匹配关系，布局时应保证固定螺栓避开钳体开口下方的落屑区域。钳口前方需留出工件送取空间，后方则应考虑立板与墙面或设备护罩之间的距离，便于清理切屑和维护螺杆。

　　在三维建模过程中，底座、立板和钳口承托区可按铸件或焊接件思路构建，壁厚过渡应连续，避免出现孤立薄壁。螺杆、手柄和压头属于运动与传力件，需要重点表达螺纹段、光杆导向段、端部限位以及手柄装配关系。V形承托面的夹角、开口深度和压头行程共同决定可夹持工件直径范围；若用于管路加工，还应结合管件外径、壁厚和表面硬度校核接触压强。钳体侧面的减重孔并非单纯装饰，它在减轻铸件重量、减少材料堆积的同时，也要避开主受力截面，孔边到立板外缘的距离需满足刚度要求。

　　现场应用中，这类管虎钳常作为通用辅助夹具使用。钳工可将其固定在工作台上完成管口倒角、接头装配、定位销冲装；焊接工位可借助它保持短管与法兰的相对位置；检验环节也可用来夹持样件，便于高度尺或百分表测量。由于夹紧动作依靠手动螺杆实现，它更适合中低频次、要求可靠自锁和灵活调整的工序，不适合替代高速自动化液压夹具。其优势在于结构紧凑、维护简单、对工件外形适应性强，并且在断电或无气源条件下仍能独立工作。

　　从安装边界看，设备选型时不能只关注开口尺寸，还要同时核对底座孔距、钳体高度、手柄最高点、压头最低位置以及工件放入后的重心位置。夹持长管件时，夹具外侧应配置辅助支架，避免工件悬臂造成附加弯矩；夹持薄壁件时，应控制手柄扭矩，必要时在接触区增加铜皮或非金属衬垫。整体结构体现了传统手动夹具在稳定性、可制造性和维护性之间的平衡，适合作为机械工装设计、夹具教学演示以及小型钳工台配套装置的三维结构参考。
