皮卡车型专用多功能拓展床架结构设计

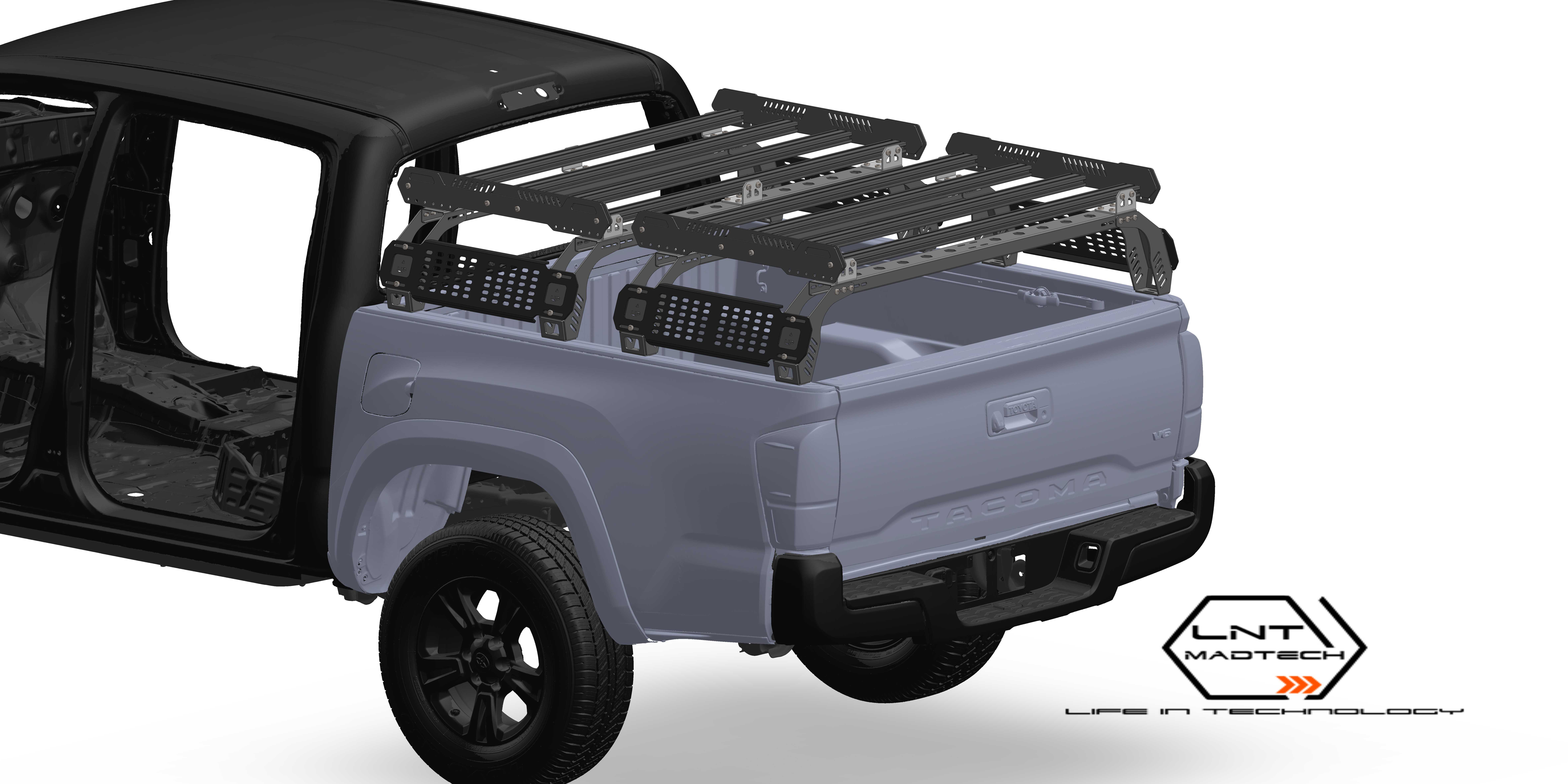

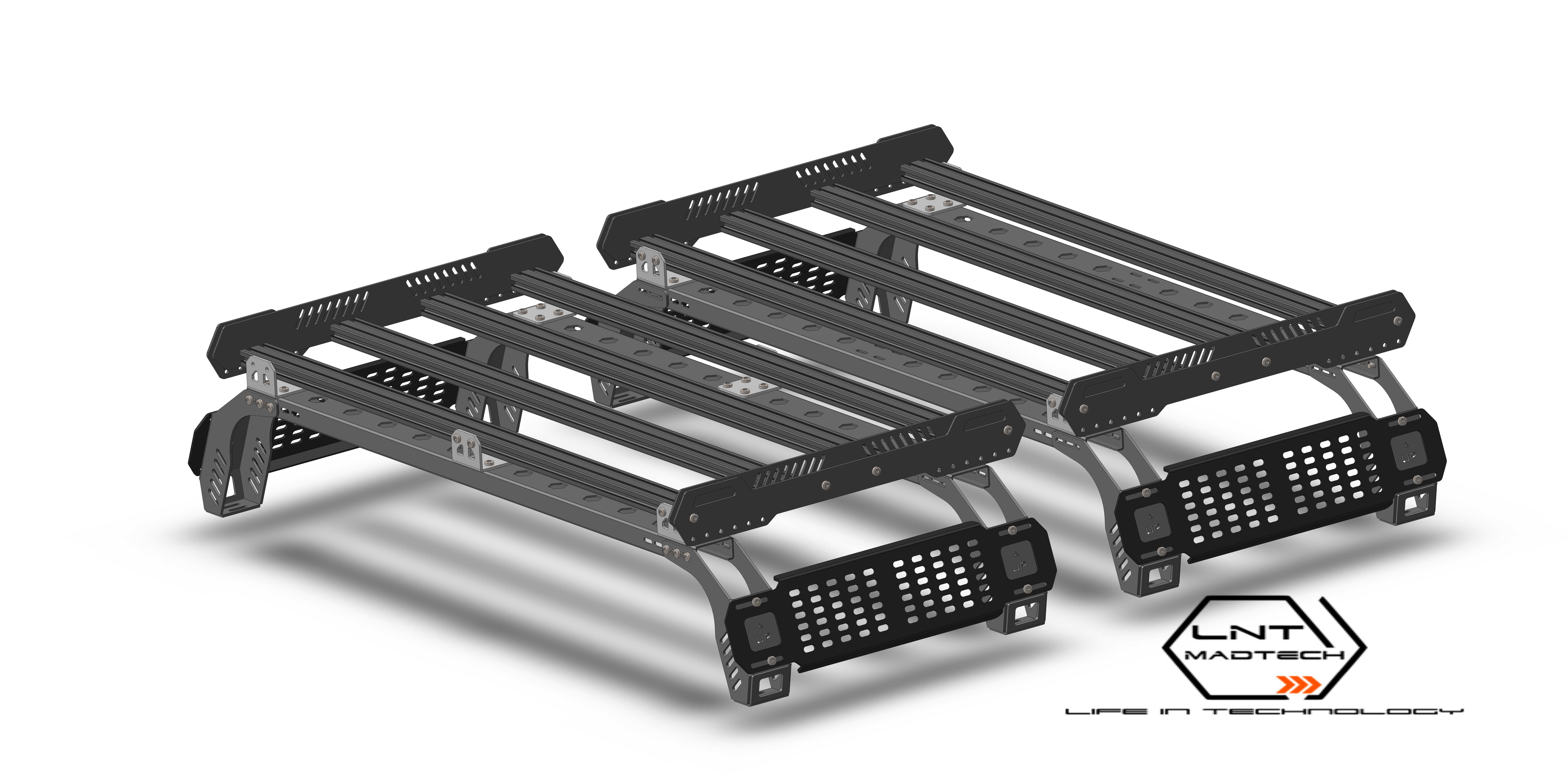

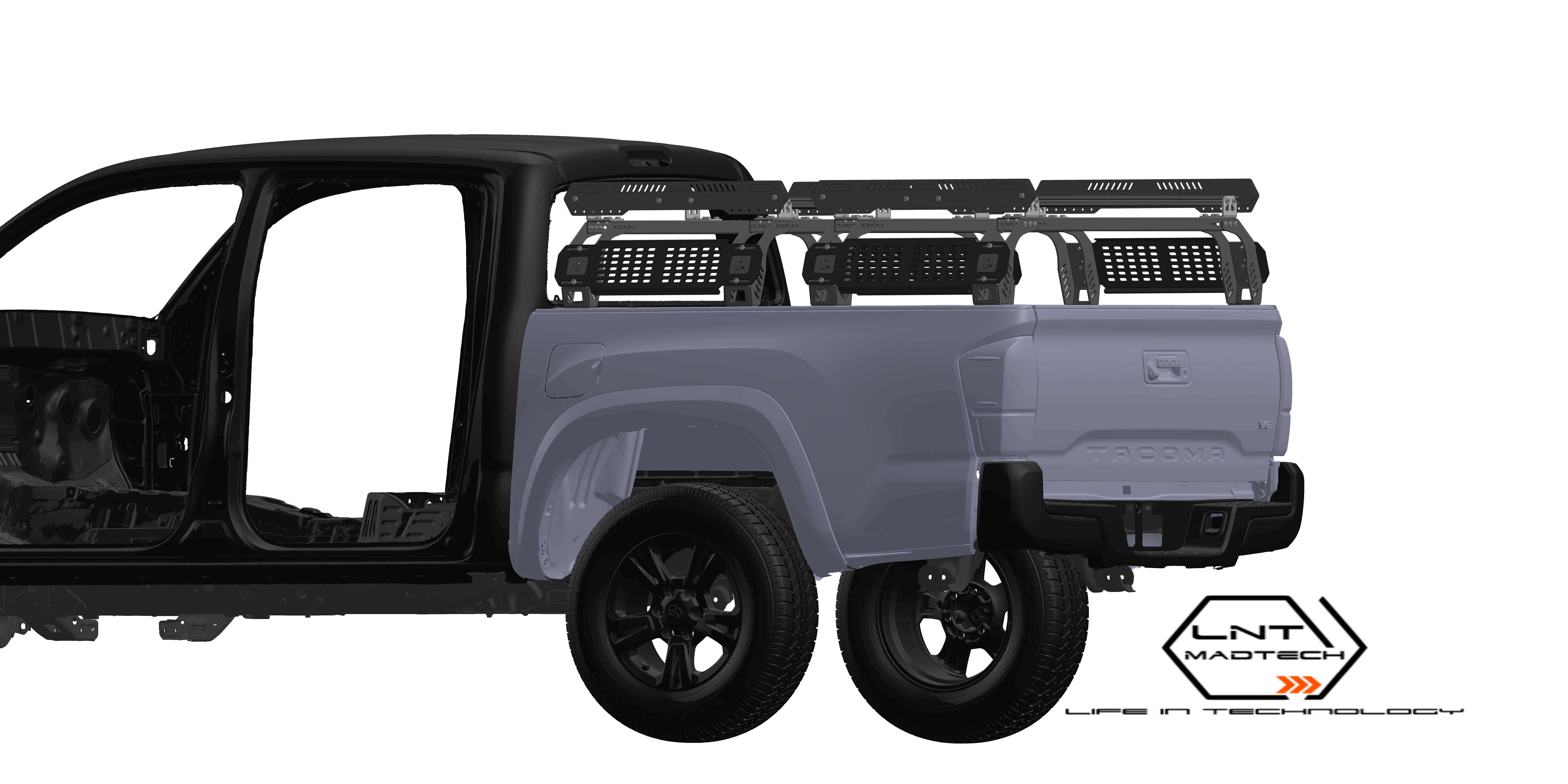

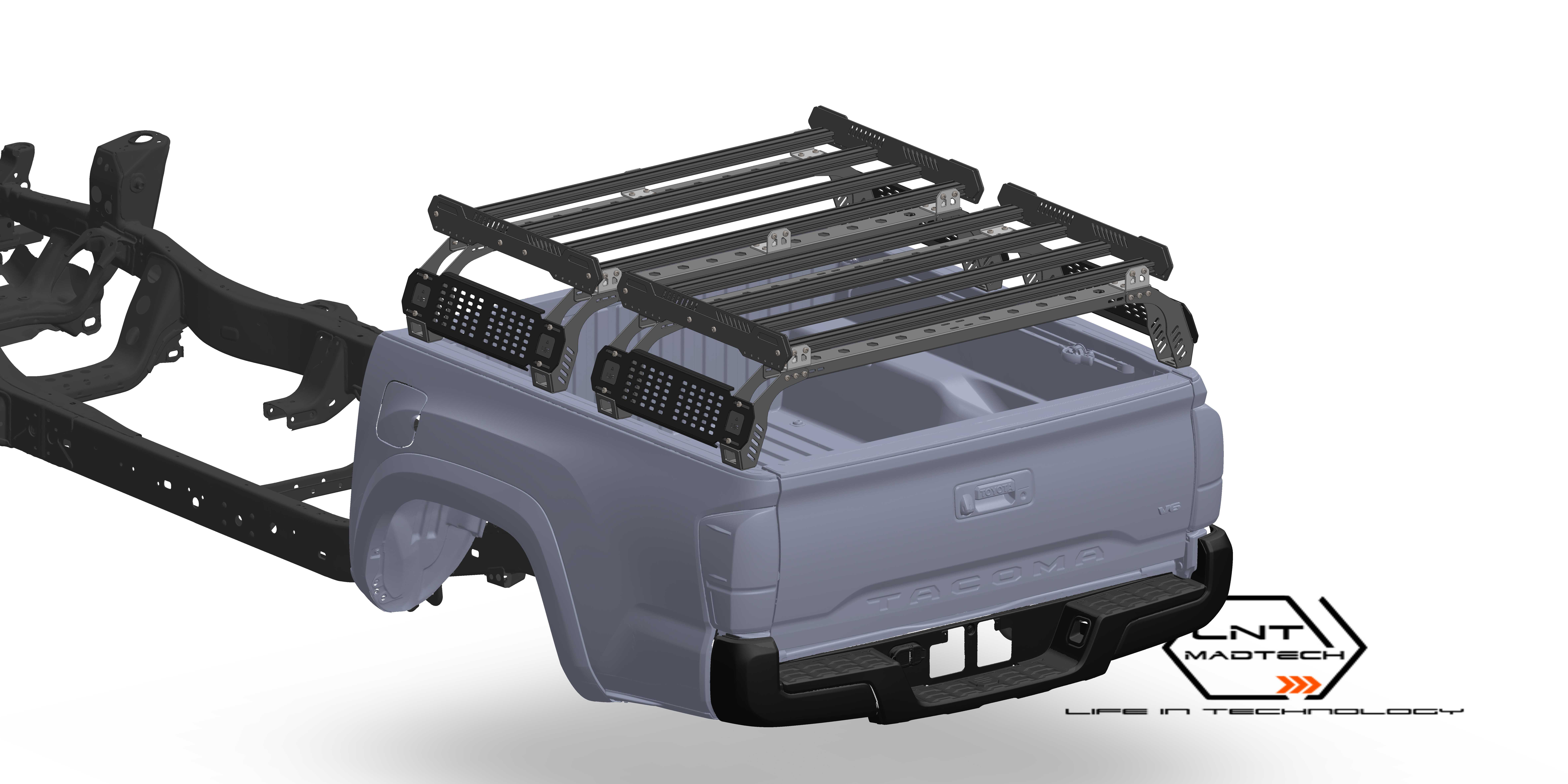

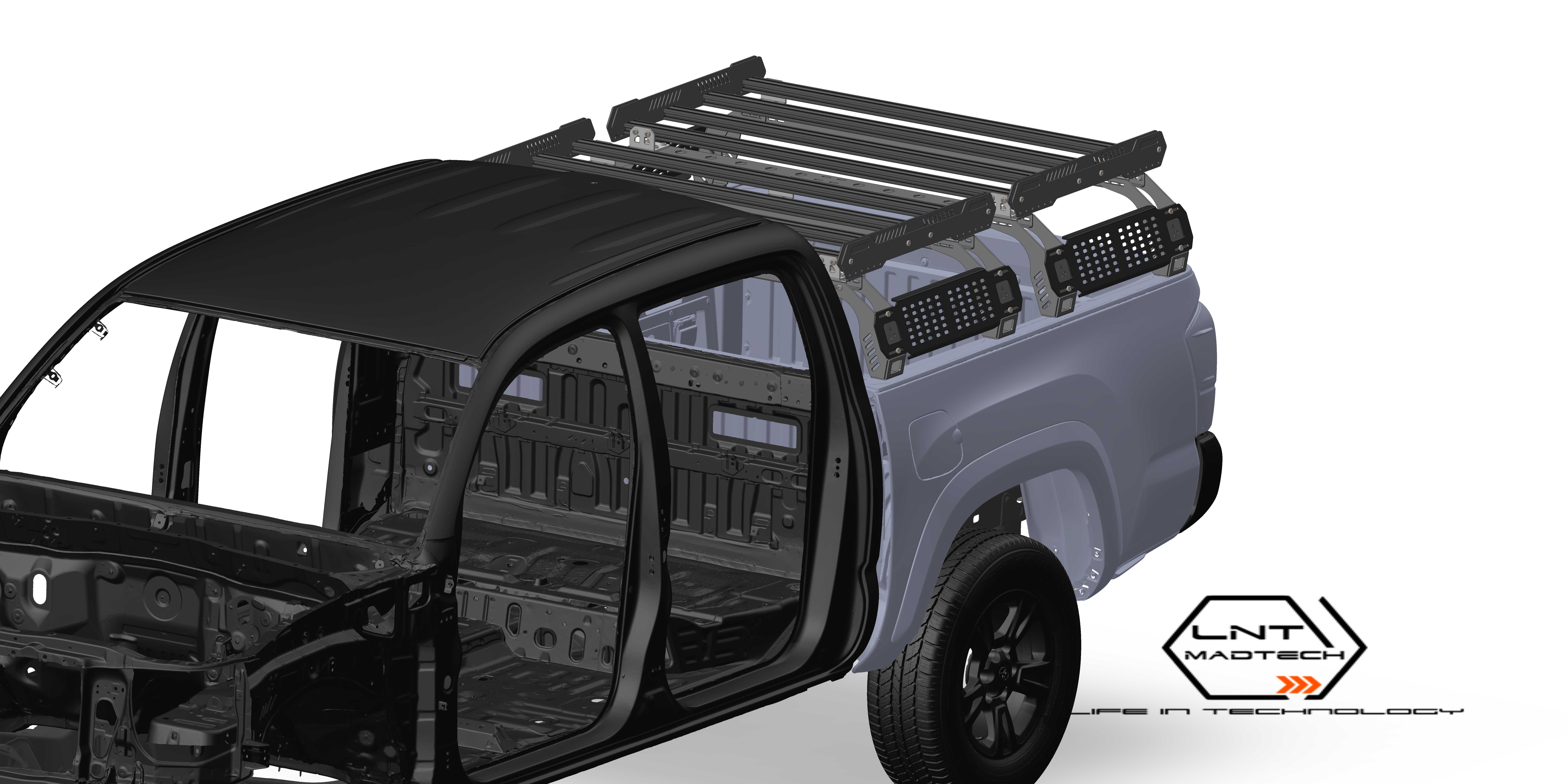

　　这款皮卡专用床架的设计，核心围绕皮卡后货厢的空间拓展需求展开，适配多品牌主流皮卡车型的货厢安装边界，从实际户外使用、商用载物拓展的场景出发，兼顾结构强度与改装兼容性。从安装边界来看，设计阶段充分考量了不同车型货厢的龙门架安装孔位差异，支架连接端采用可调式固定结构，无需对货厢钣金进行破坏性打孔，直接匹配货厢原厂预留的捆绑挂钩、龙门架固定点位，安装后整体上沿高度控制在不超出车顶常规行李架高度的范围，避免下地库、穿越限高路段时出现通行阻碍，横向宽度完全贴合货厢内宽，两侧预留的固定位可兼容侧边帐、脱困板、工兵铲等越野常用装备的快拆支架安装。结构设计上，主体承载框架采用分段式型材拼接结构，主承重梁采用带防滑槽的异型截面型材，相比常规圆管、

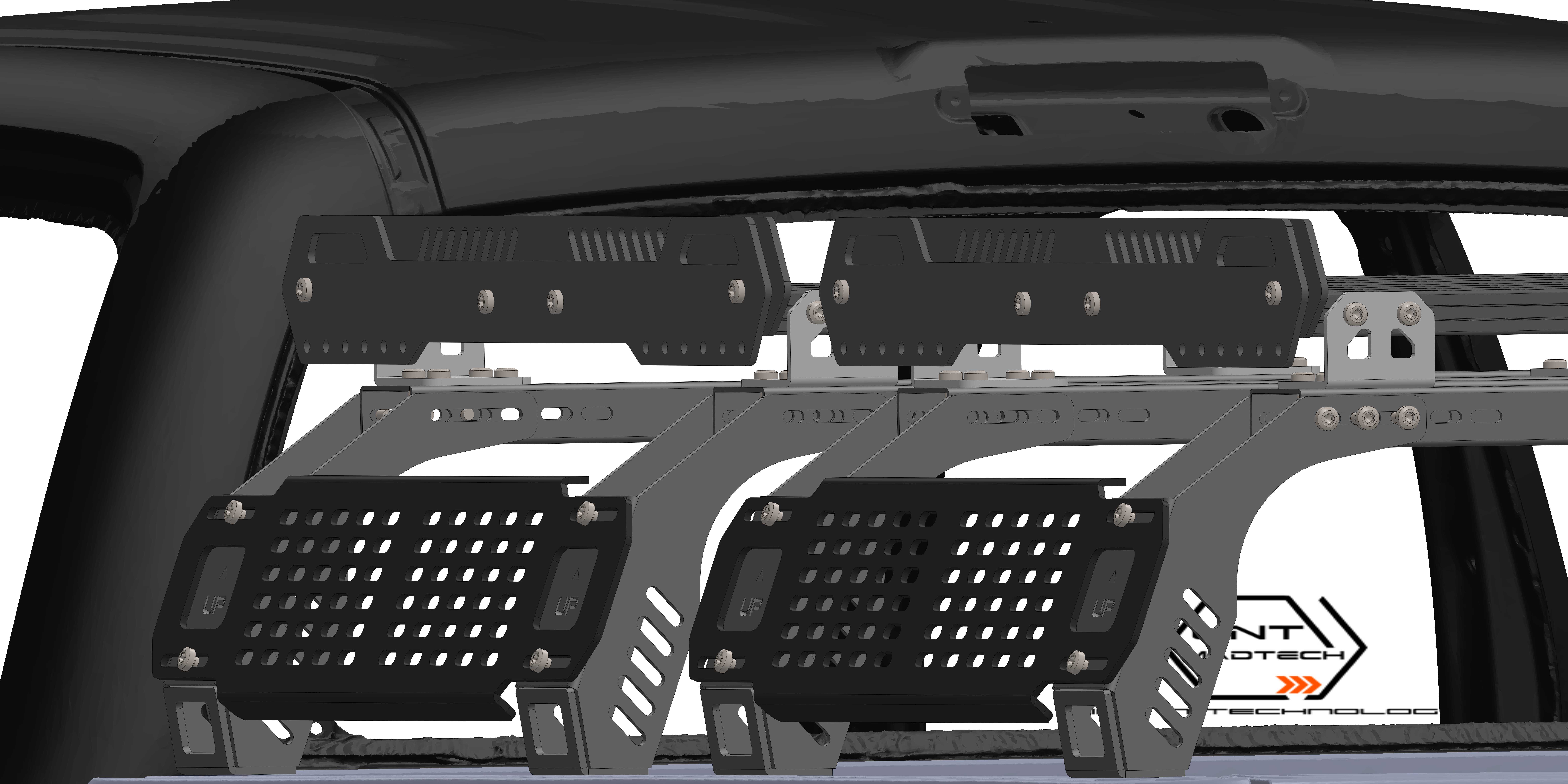

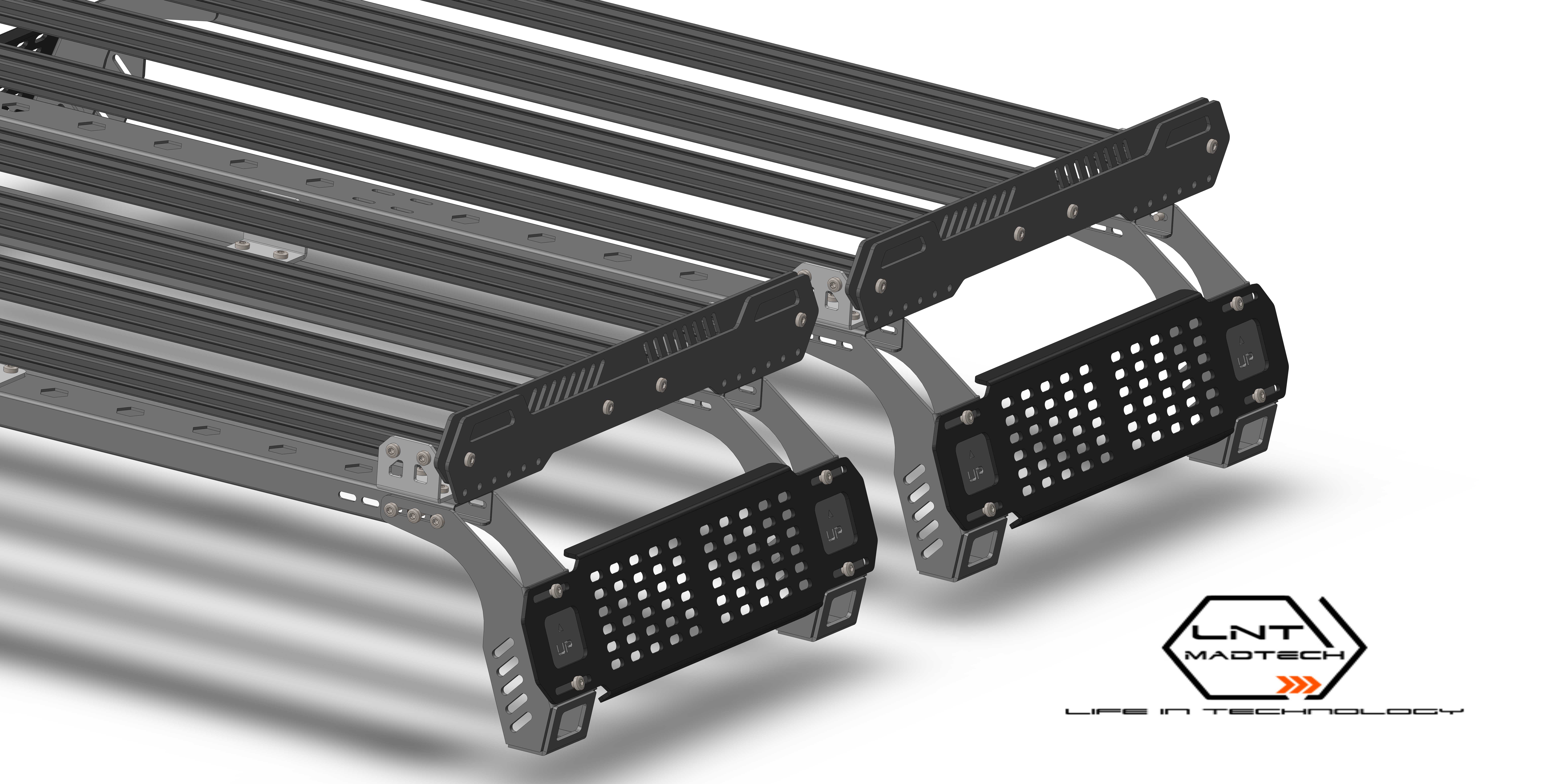

　　方管结构，表面的T型槽可直接适配通用快装夹具，无需额外焊接固定点位，用户可根据载物需求灵活调整横置承重杆的间距，不管是固定车顶帐篷、储物箱，还是装载山地自行车、户外露营装备，都能通过滑动夹具快速调整固定位置。两侧的防护侧板采用镂空网格结构，一方面降低风阻减少高速行驶时的风噪与额外油耗，另一方面可作为辅助拓展点位，固定辅助灯、倒车灯、救援绳挂点等附件，同时能对货厢前部的驾驶室后窗形成防护，避免越野路段货厢内装载的硬物前移撞击玻璃。从实际使用场景来看，这款床架既满足越野穿越玩家的户外拓展需求，也能适配商用用户的载物固定需求：日常通勤时可作为常规货厢的护栏，避免装载的零散货物从货厢侧方、上方滑落；长途穿越时，

　　上层框架可承载不超过额定载荷的露营装备，下方货厢空间仍可完整保留，放置大件行李、冷藏箱等物品，不会因为加装床架压缩货厢原有储物容积。设计过程中针对不同车型的适配性做了专项匹配，针对不同年款的福特Ranger、丰田Hilux、五十铃Dmax、日产Navara、道奇RAM等主流皮卡车型，分别调整了支架的安装角度与固定点位间距，确保每一款适配车型安装后，床架与货厢上沿完全贴合，不会出现行驶过程中异响、松动的问题。结构强度方面，所有连接节点均采用加厚角件与防松螺栓固定，主承重梁的壁厚经过载荷校核，可满足常规户外载物的强度需求，表面采用硬质喷塑处理，耐砂石冲击、抗紫外线老化，适配户外复杂气候环境下的长期使用。

　　框架前部的连接结构与货厢前部的钣金加强梁位置对应，固定点的受力方向经过优化，紧急制动时承载的载荷可直接传递到车身底盘结构，不会对货厢薄钣金造成拉扯变形。细节设计上，所有外露的型材端面均加装塑料封盖，避免尖锐边角划伤人员或货物，横置承重杆的表面加装防滑橡胶条，放置金属箱体、硬质装备时不会出现滑动，也能减少行驶过程中的摩擦异响。两侧的支架预留了线束穿孔位，方便后期加装辅助灯光时走线，避免线束外露老化、被树枝剐蹭破损。整体结构没有冗余的装饰性设计，所有造型结构都服务于功能需求，安装后不会遮挡货厢尾灯、倒车摄像头等原车安全部件，符合车辆改装的安全规范要求，不会影响车辆的正常年检与上路行驶。
