五十铃Dmax皮卡车身底盘防护底板结构

　　这款防护底板主要适配硬派越野皮卡的底盘防护场景，针对非铺装路面行驶、户外穿越、林道穿越等工况下的底盘易损问题设计，核心作用是阻隔行驶过程中飞溅的碎石、凸起的岩石、硬质土坡对底盘核心部件的直接冲击，避免油底壳、变速箱壳体、分动箱外壳、管线束等薄弱部位被磕碰破损，同时也能减少泥水、沙尘长期附着在底盘部件表面带来的腐蚀与老化问题。

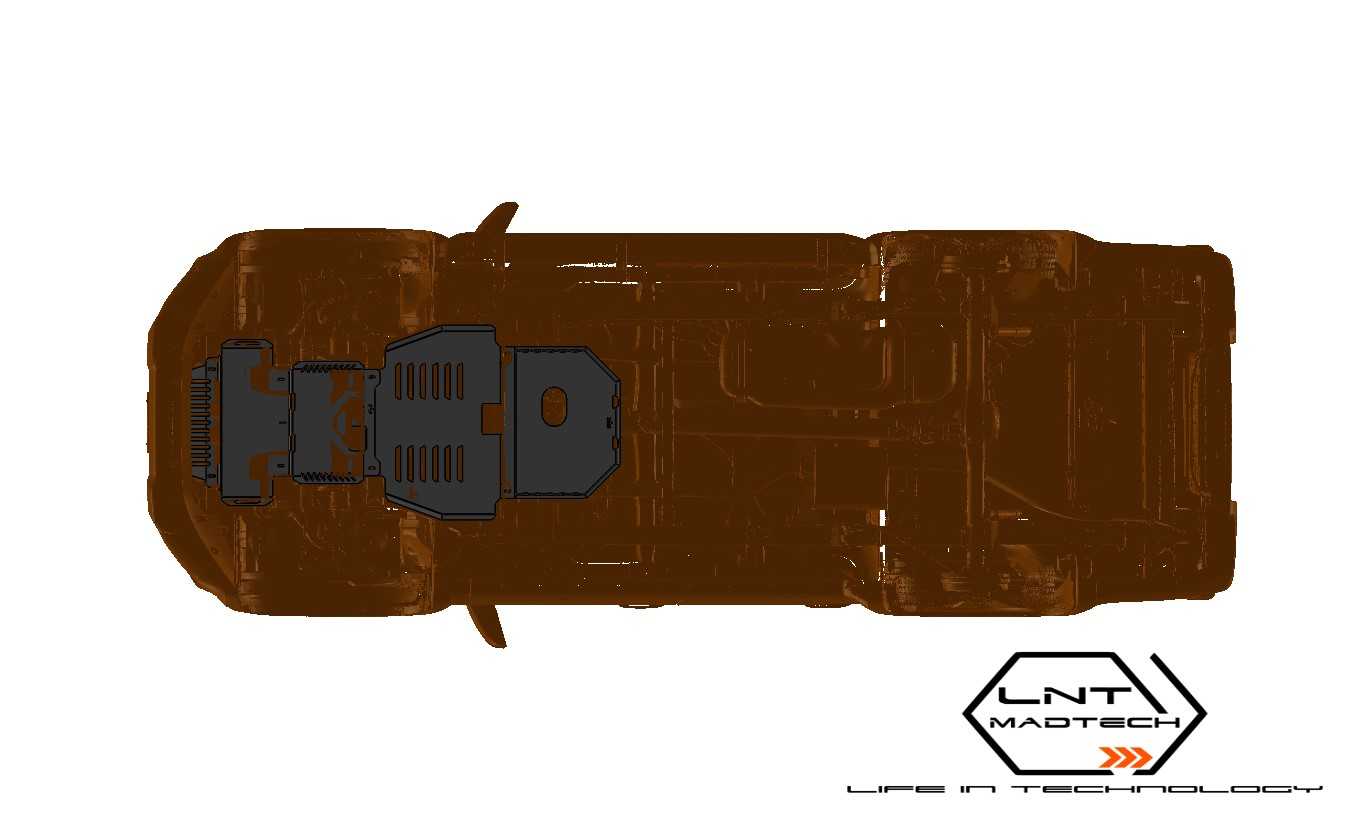

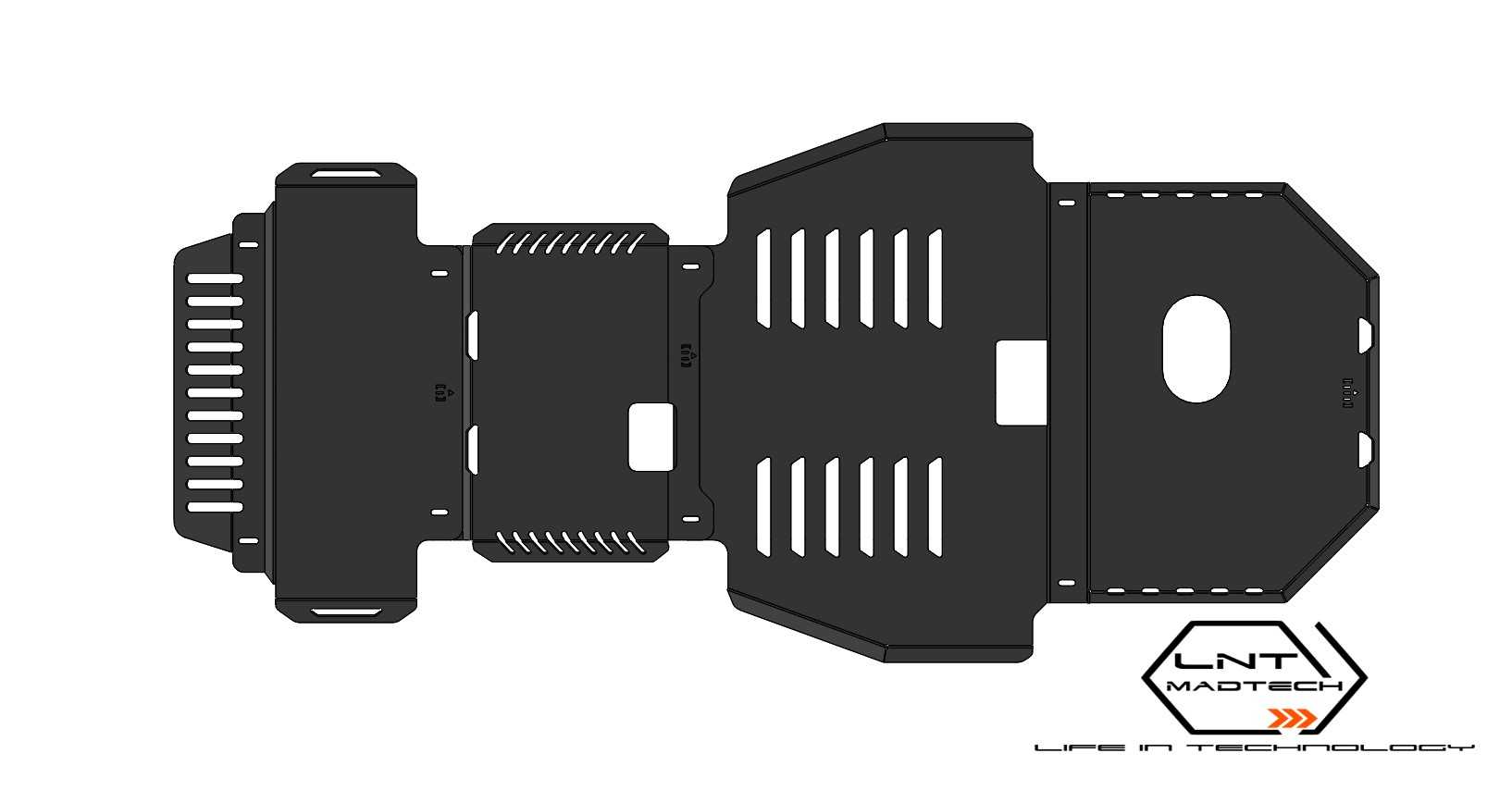

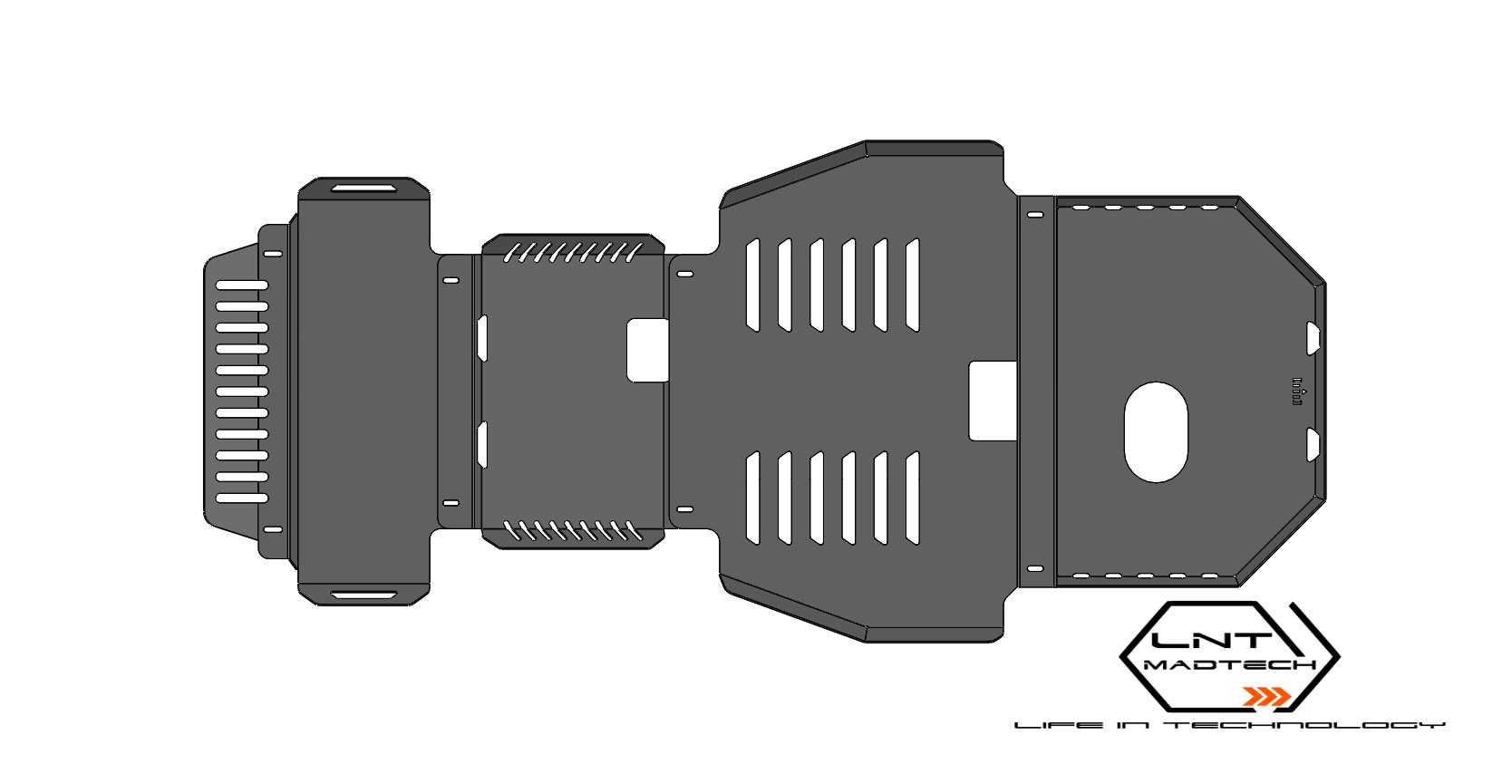

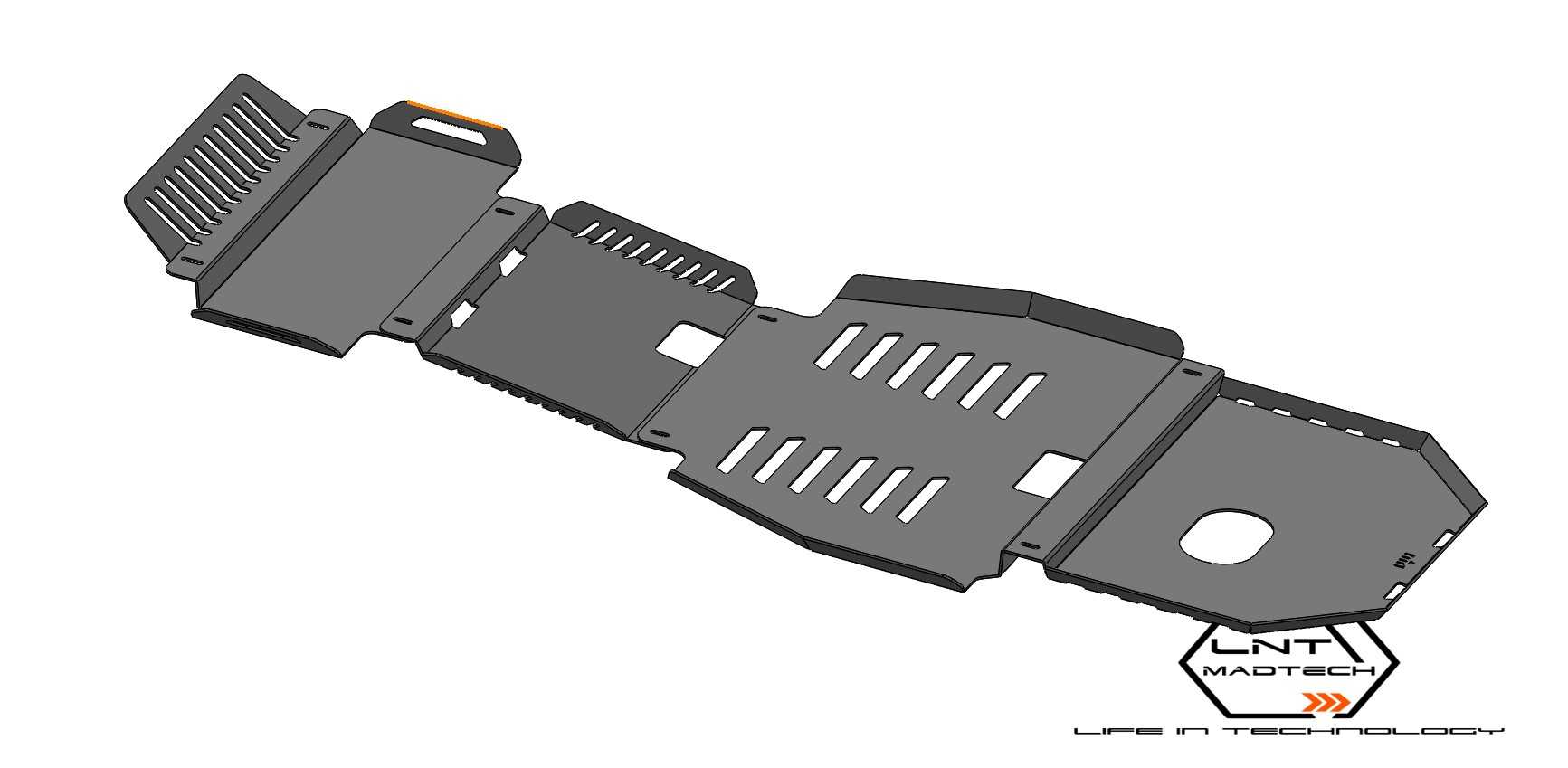

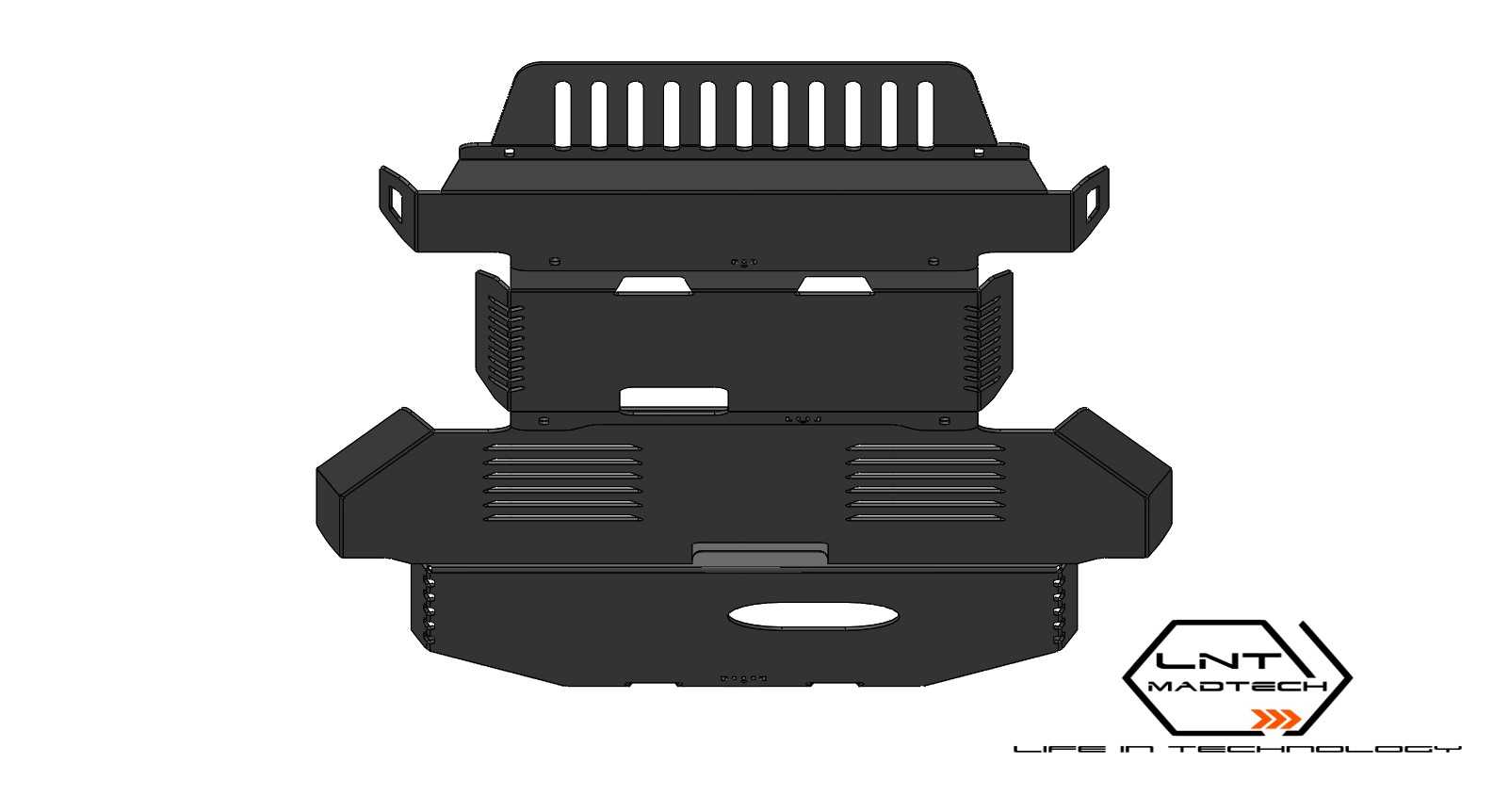

　　从结构设计来看，整块底板采用分段式拼接的布局逻辑，对应底盘不同区域的防护需求做了差异化的厚度与加强设计，前段对应发动机油底壳区域的板块做了外翻式安装边，安装孔位完全匹配原车底盘预留的螺丝孔位，不需要在车架上额外打孔焊接，安装时直接对准孔位锁紧固定螺栓即可，不会破坏原车的车架防腐层。中段对应变速箱与分动箱的区域，板块表面开设了多组平行的长条形散热通槽，这些通槽的宽度控制在8mm以内，既能够保证底盘行驶过程中气流可以穿过槽位带走动力总成散发的热量，避免防护板封闭后导致的动力舱散热效率下降，又能阻挡直径超过1cm的碎石直接撞击内部部件，槽位的边缘做了冲压翻边处理，翻边高度3mm，相当于在平板基础上增加了纵向加强筋，大幅提升了板材的抗冲击刚度，避免大吨位冲击下板材出现凹陷变形挤压内部部件。

　　后段对应油箱与尿素箱区域的板块，做了异形切边处理，完全避让开原车的排气管路、悬挂摆臂运动行程、手刹拉线与刹车油管的走线路径，不会出现部件运动干涉的问题，板块上预留的椭圆形检修口，对应机油滤芯、放油螺丝的位置，日常保养更换机油、机滤的时候不需要整块拆除防护板，只需要打开检修口的密封盖即可操作，降低后期维护的拆装工作量。

　　安装边界方面，整块防护板的所有安装点都固定在车架的纵梁与原车预留的底盘加强支座上，没有固定在车身覆盖件或者管路支架上，固定点采用橡胶减震衬套连接，能够缓冲越野行驶过程中板材受到的冲击振动，避免振动直接传递到车架引发车内共振异响，板材的边缘都做了钝角包边处理，不会出现锋利的切割边划伤安装人员或者后期行驶中割伤管线的问题。

　　从实际使用场景的适配性来看，这款防护板的离地间隙比原车底盘最低部件高出12mm，不会因为加装防护板降低整车的通过角，在交叉轴、炮弹坑等极端越野工况下，防护板会先于底盘部件接触凸起障碍物，滑动通过障碍物的时候，板材表面的平整结构不会像原车裸露的部件那样出现勾挂、卡滞的问题，板材表面的加强筋布局顺着车辆行驶方向布置，在接触障碍物的时候能够引导板材顺着障碍物表面滑过，减少冲击阻力。针对户外露营、长途穿越的使用需求，板材的表面做了耐磨防腐涂层处理，长期接触泥水、融雪剂、盐碱路面也不会出现快速锈蚀的问题，板块之间的拼接缝隙采用错位搭接结构，能够阻挡泥水从拼接缝隙处溅入底盘内部，同时也避免了拼接缝隙在长期冲击下出现开裂变形的问题。

　　设计过程中针对底盘的运动间隙做了全行程校核，在悬挂最大压缩、最大拉伸、转向打满的所有工况下，防护板与周边运动部件的最小间隙都保持在10mm以上，不会出现行驶过程中部件摩擦异响的问题，散热槽的开孔方向顺着气流行驶方向，车辆高速行驶的时候气流能够顺着槽位快速流过底盘，不会因为加装防护板增加整车的风阻系数，也不会导致动力总成的工作温度出现异常升高。针对不同配置车型的底盘部件差异，板块上预留了多个备用安装孔位，能够适配不同排量、不同变速箱配置的同平台车型，不需要针对单一配置单独开模，降低了生产与适配的成本。
