适配多车型皮卡货箱托盘仓拾取装置

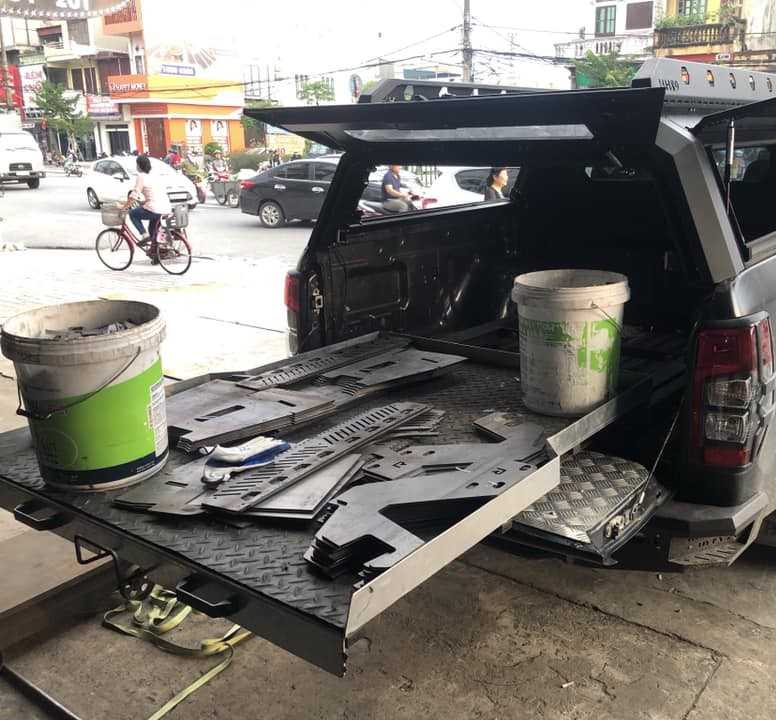

　　这款托盘仓拾取装置的设计初衷，是解决皮卡车型在户外作业、工具运载、零散物料收纳过程中，货箱内部物品拾取不便、收纳分区混乱的实际痛点，目前已覆盖市面多款主流皮卡车型的适配边界，可直接对应不同年款车型的货箱安装点位完成固定，无需对原车货箱结构做破坏性改装。从实际应用场景来看，这类装置主要服务于工程运维、户外勘探、农林作业等需要频繁取用货箱内工具、物料的使用场景，传统皮卡货箱为整体开放式结构，放置在货箱深处的物品需要人员探身进入货箱才能拿取，遇到装载物料较多、货箱内堆放高度较高的情况，拾取动作不仅效率低下，还容易出现磕碰、物品掉落的风险，这款托盘仓通过分层承载、抽拉滑移的结构设计，将货箱内的承载平面转化为可向外滑移的活动平台，

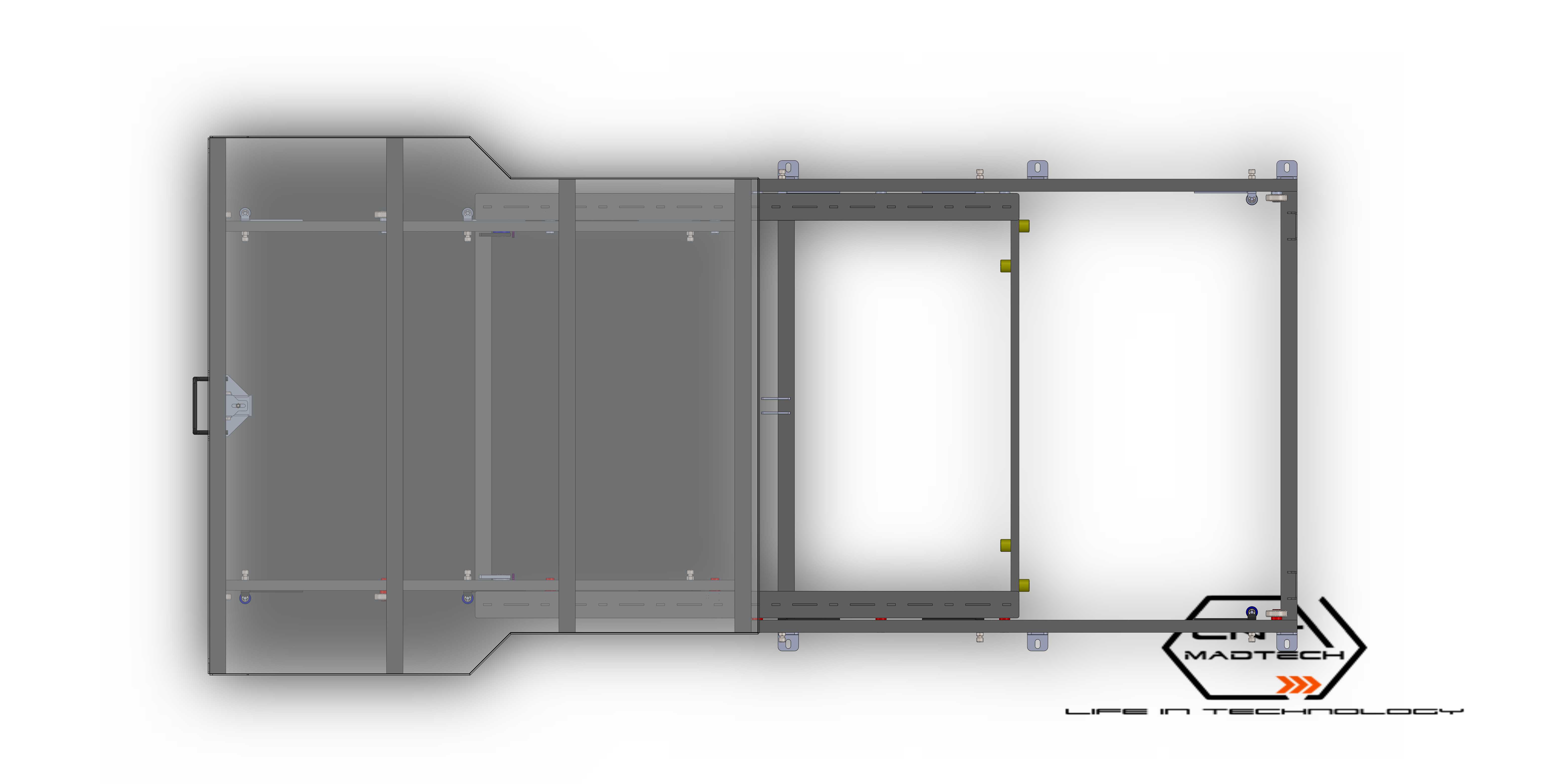

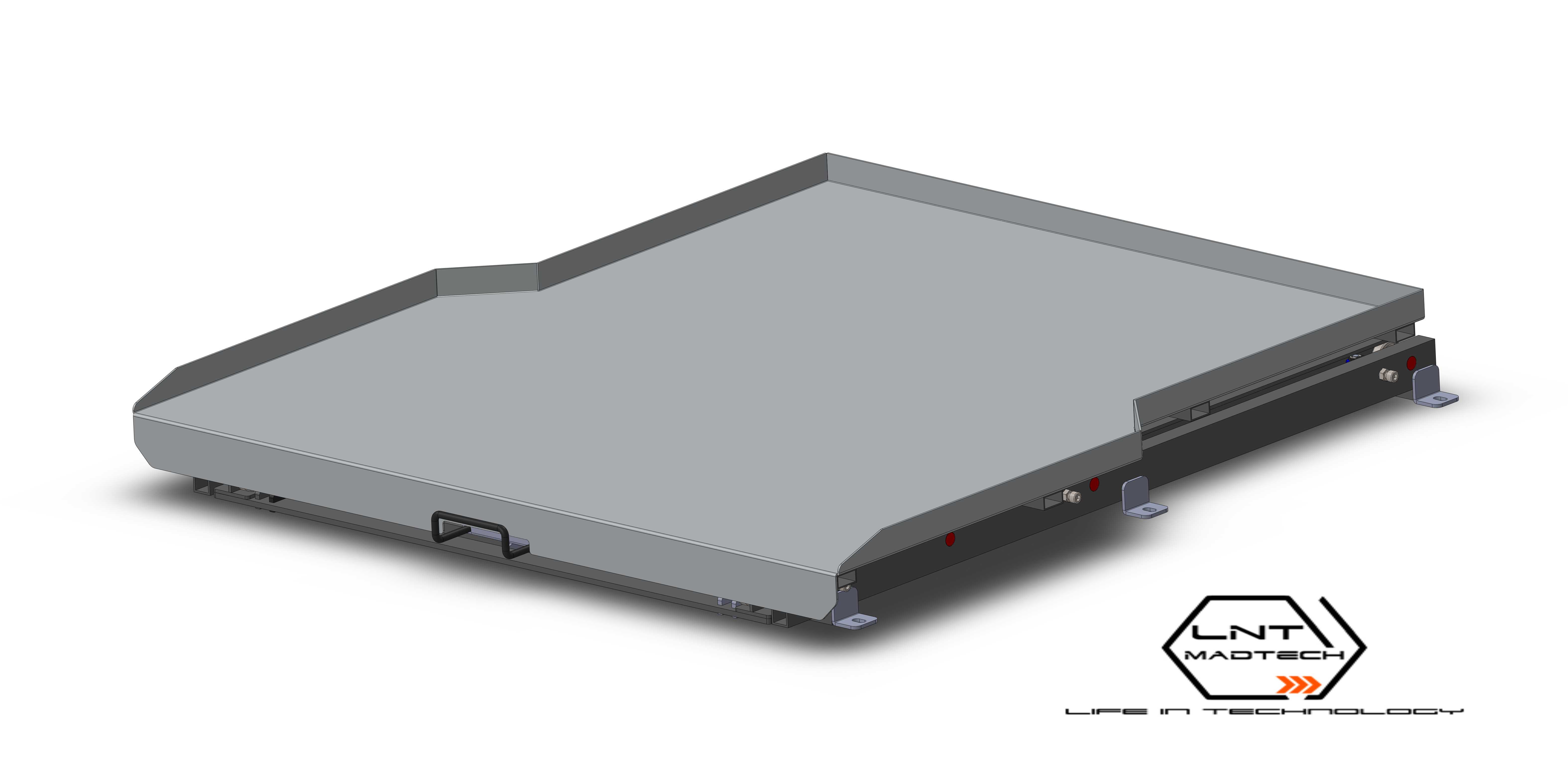

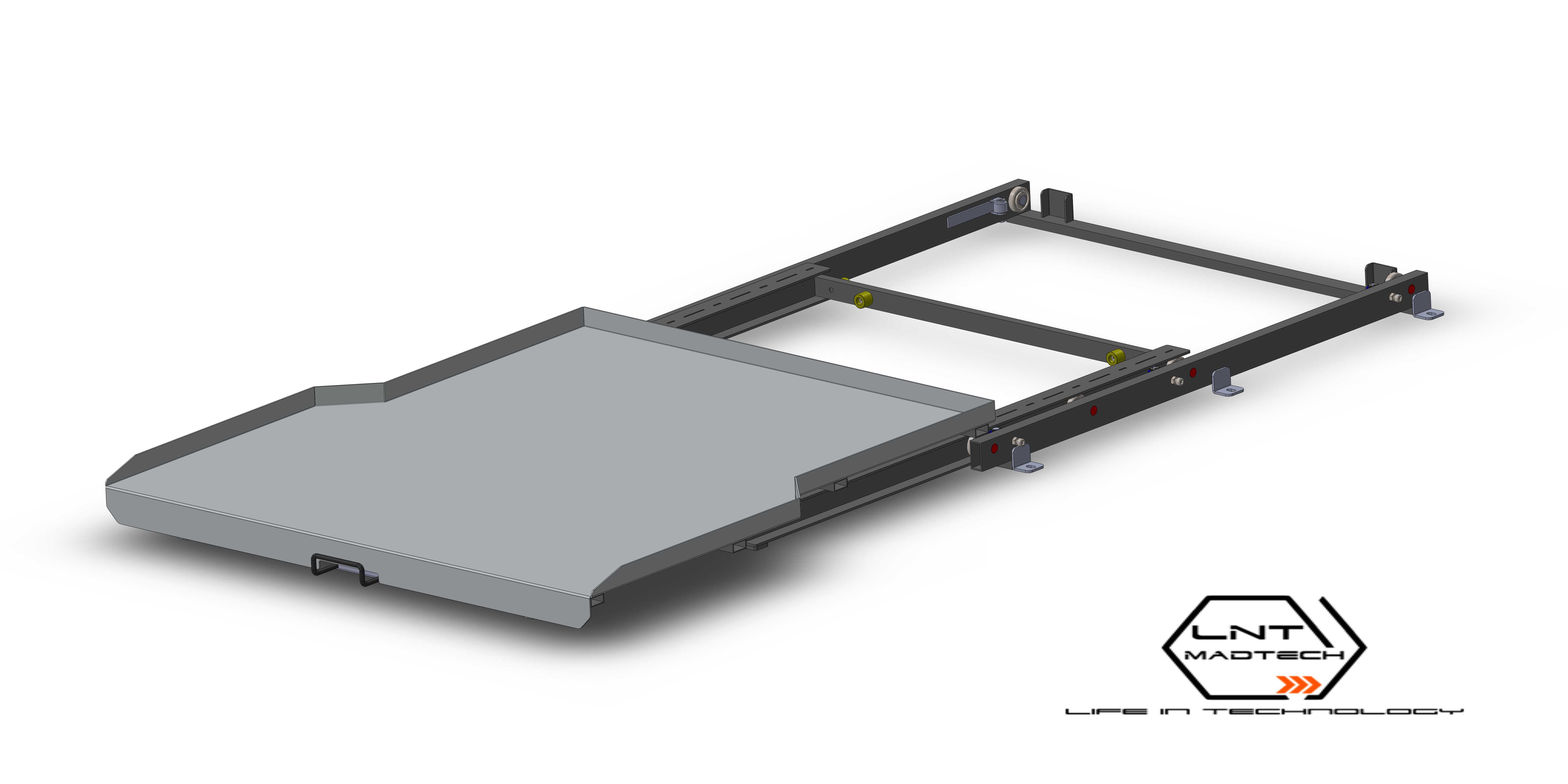

　　需要取用深处物品时，只需解锁锁止机构将托盘拉出，即可在货箱边缘完成所有物品的取放操作，无需探身进入货箱内部，大幅降低作业过程中的动作幅度，提升高频取物场景下的操作效率。从功能特性层面来看，装置整体采用框架式承载结构，上层托盘为一体化冲压成型的承载面板，边缘设置有向上的翻边结构，可避免放置在托盘上的零散工具、小尺寸物料在车辆行驶过程中从托盘边缘滑落，托盘底部设置有对称布置的滑移导轨，导轨与底部固定框架之间采用低阻尼滑动副连接，抽拉过程顺滑无卡滞，同时在导轨的前后两端设置有限位结构，可避免托盘抽拉过度出现整体脱落的风险，锁止机构设置在托盘前侧中部位置，采用按压式解锁结构，人员站在货箱尾部即可单手完成解锁、抽拉、锁止的全流程操作，

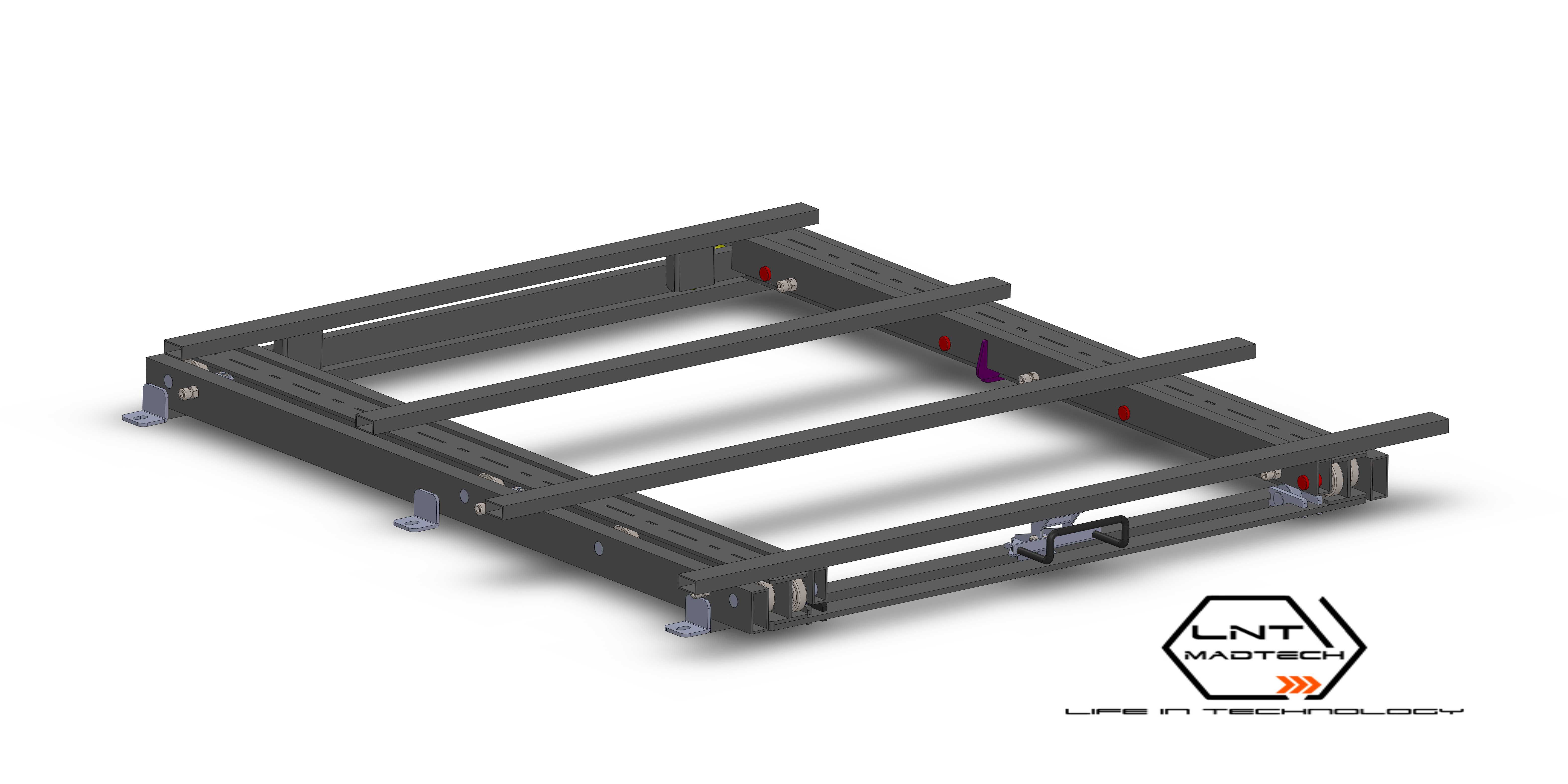

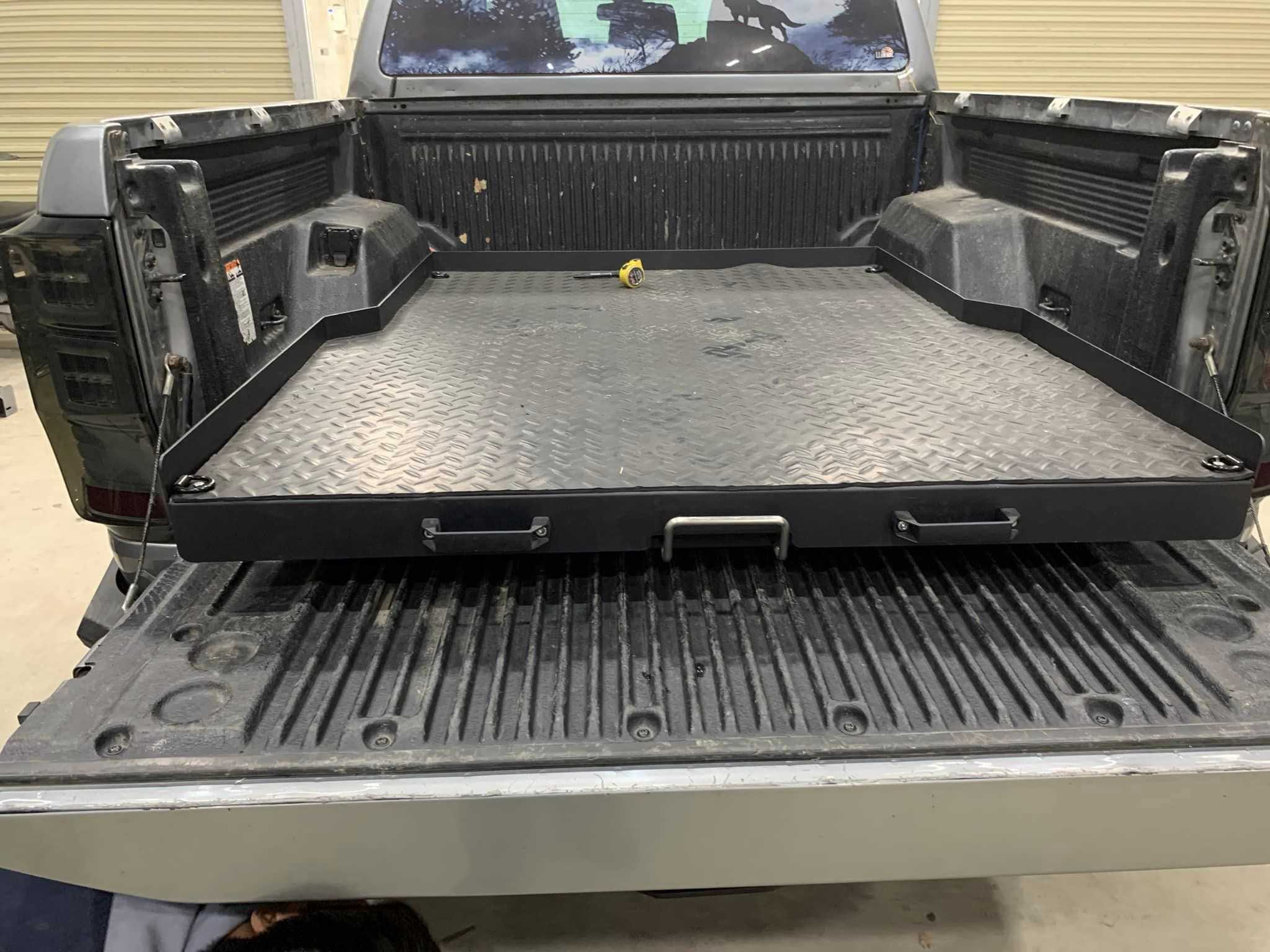

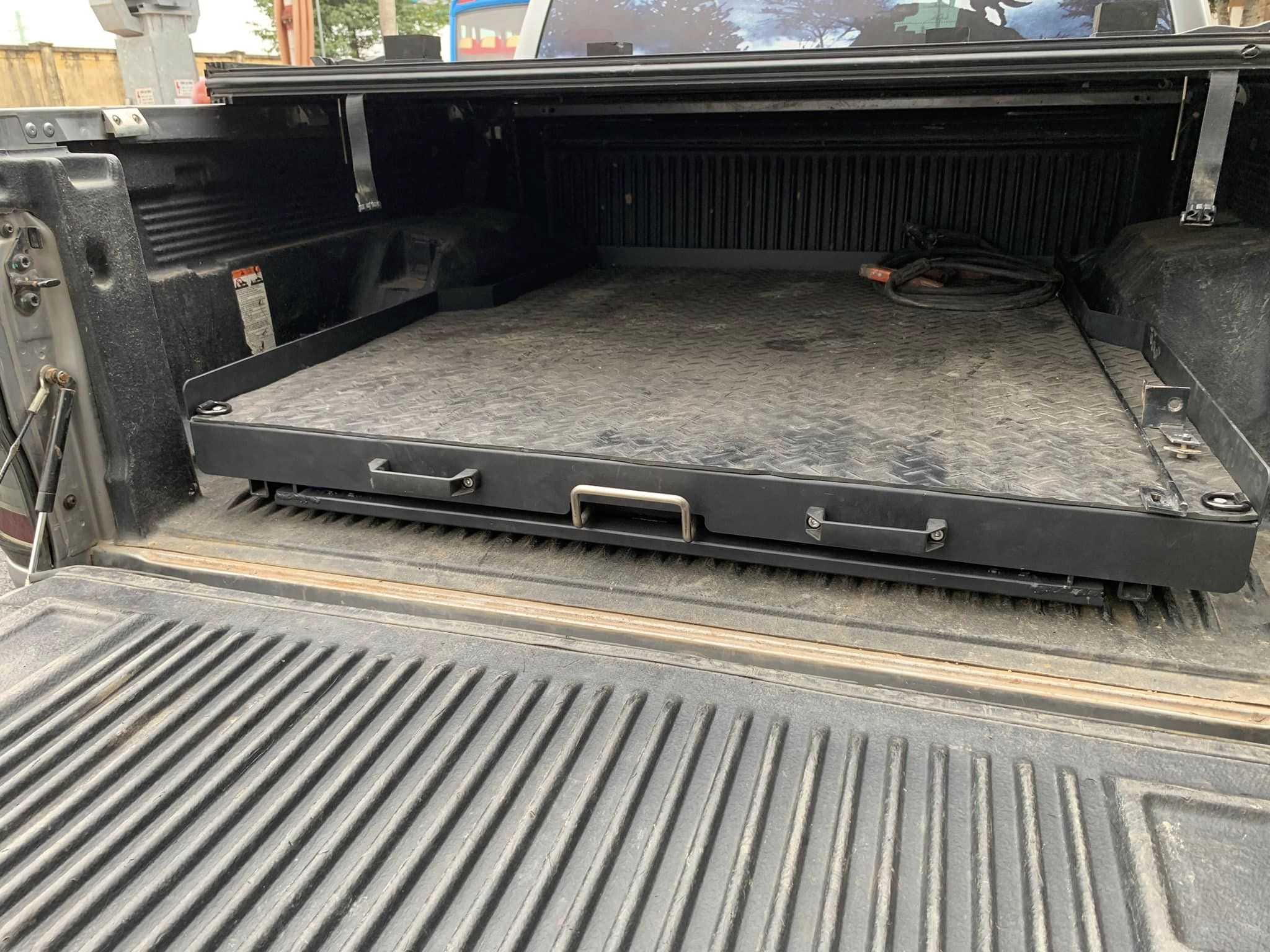

　　锁止状态下可承受车辆行驶过程中的急加速、急减速、颠簸路面带来的冲击载荷，不会出现托盘意外滑出的情况。底部固定框架的安装点位完全对应不同车型货箱的原有固定孔位，安装时只需将框架放置在货箱内部对应位置，采用配套的紧固件与原车孔位连接即可，不需要在货箱底板上额外钻孔，也不会破坏货箱原有的防腐涂层，框架底部设置有可调式支撑脚，可适配不同车型货箱底板的微小高度差，保证托盘整体处于水平状态，避免抽拉过程中出现卡滞。从设计思路层面，这款装置在开发阶段首先梳理了市面主流皮卡车型的货箱内部尺寸数据，针对不同车型的货箱宽度、轮拱凸起位置、尾部门槛高度做了差异化的适配设计，针对不同年款的福特Ranger、日产Navara、道奇RAM等车型，

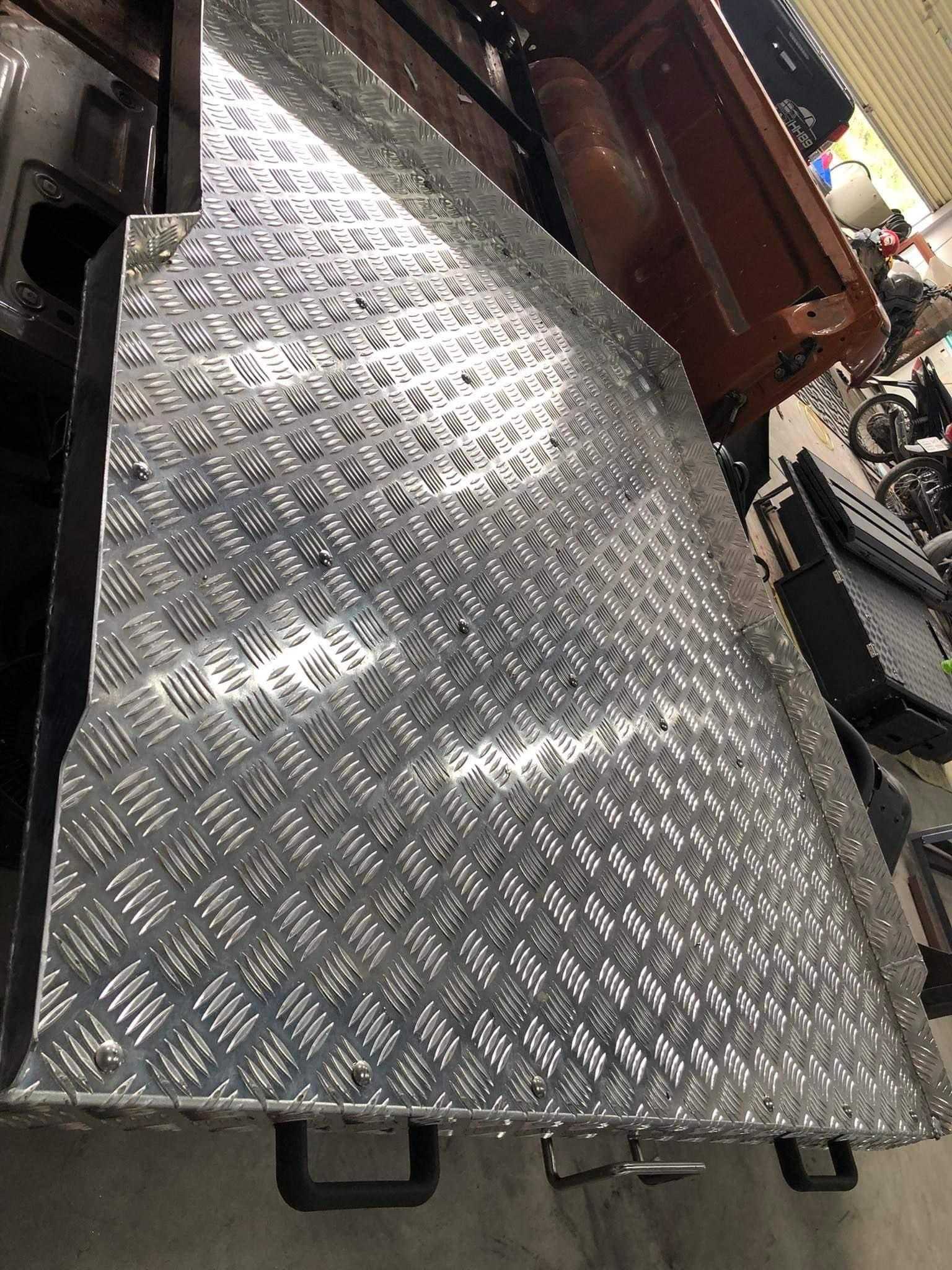

　　分别调整了托盘的整体宽度、导轨安装位置、固定支架的造型，保证每一款适配车型都能做到无损安装，同时托盘的承载能力按照实际作业场景的载荷需求做了冗余设计，整体静态承载能力可满足常规工具、物料的放置需求，面板表面做了防滑纹理处理，即使放置表面光滑的工具箱、零部件，也不会在车辆行驶过程中出现滑移。外形尺寸方面，针对不同适配车型，托盘的整体宽度对应货箱两侧轮拱之间的净宽度做匹配，抽拉行程可保证托盘拉出后，最内侧的承载区域完全暴露在货箱尾部的操作范围内，托盘整体高度控制在较低范围内，安装后不会占用货箱过多的垂直装载空间，剩余的上部空间依然可以放置大尺寸的货物，不会影响货箱原有的大件装载能力。安装边界上，装置整体安装完成后，不会超出货箱的原有外轮廓，不会影响货箱尾门的正常开闭，也不会遮挡货箱上的原有锚点、灯光等附属结构，对于加装了货箱卷帘盖、货箱宝的车型，也可以兼容安装，不需要额外调整其他改装部件的位置。在结构细节上，托盘面板的前部做了斜切造型处理，对应部分车型货箱前部的倾斜轮廓，保证托盘完全推入后可与货箱前部轮廓完全贴合，减少不必要的间隙，避免小尺寸物品从缝隙掉落，框架的所有边角都做了圆弧钝化处理，避免人员操作过程中被尖锐边角划伤，所有连接位置都采用了防松紧固件，可适应长期户外颠簸使用场景下的连接可靠性，不会因为长期振动出现紧固件松动的问题。
