丰田Hilux皮卡车身底盘防护板结构设计

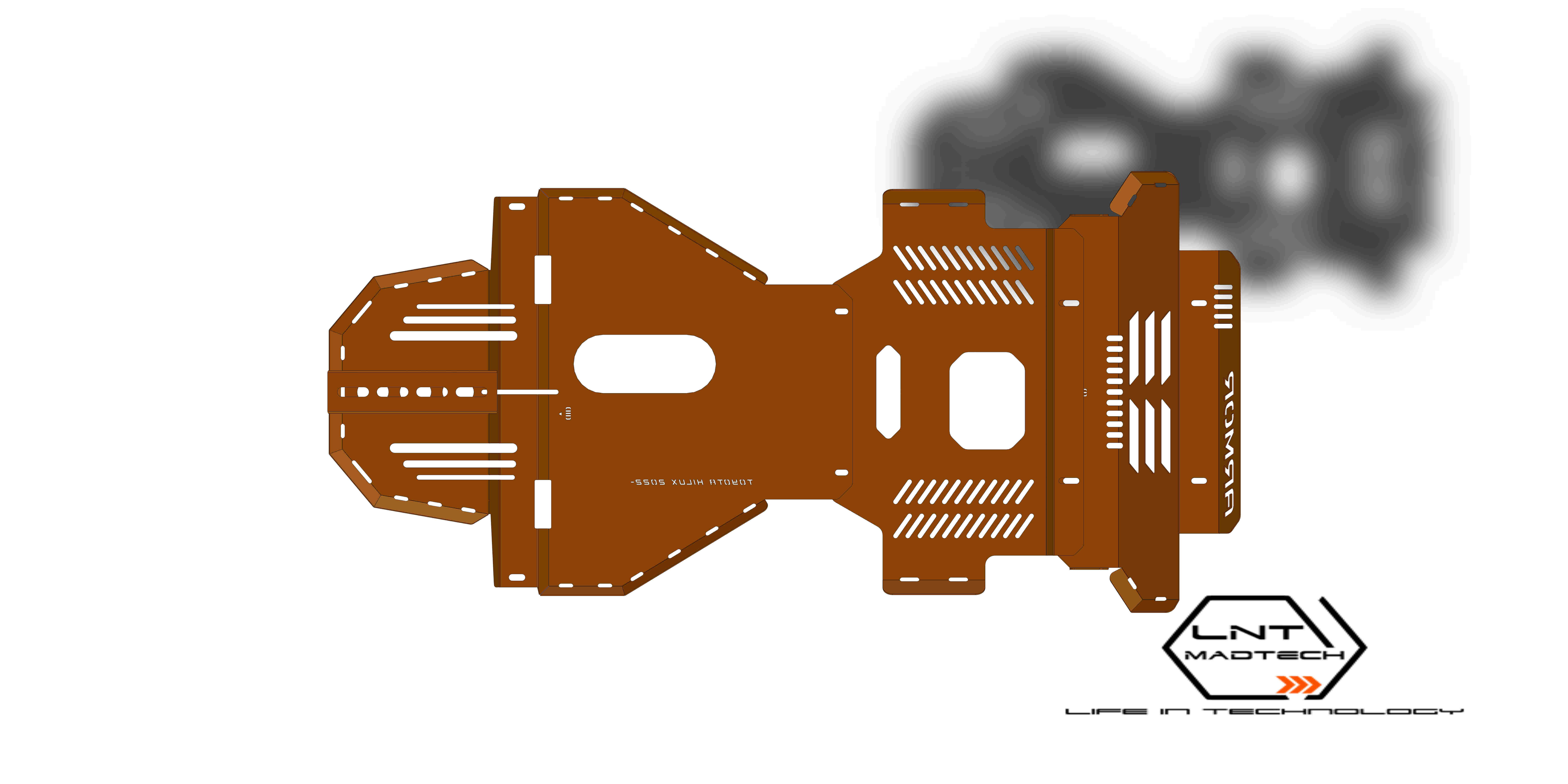

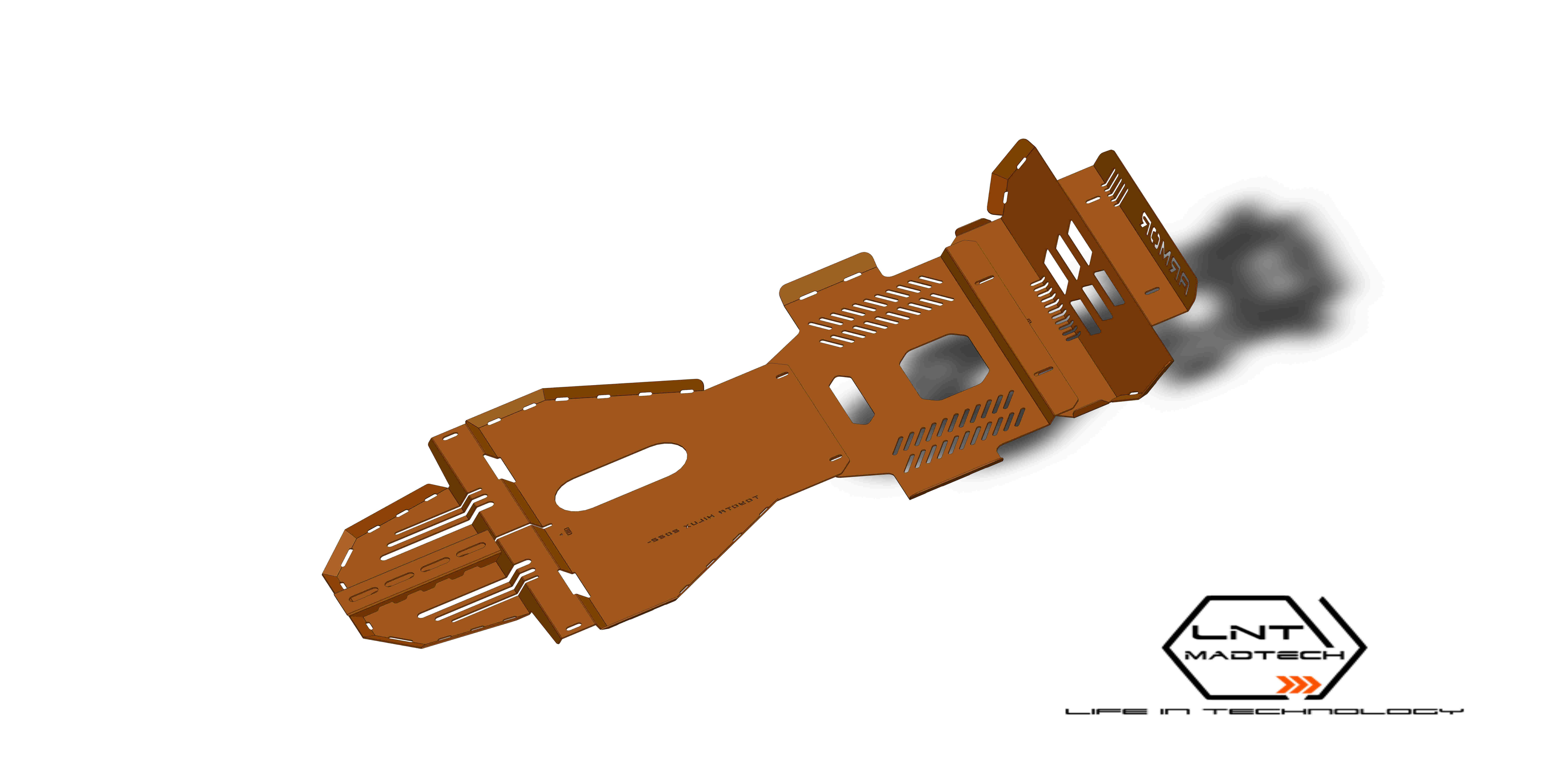

　　该防护结构针对非承载式车身皮卡的底盘防护需求开发，核心覆盖发动机油底壳、变速箱壳体、分动箱等底盘低位易损部件，适配越野穿越、非铺装路面行驶、户外露营等复杂工况，能够抵御行驶过程中飞溅碎石冲击、沟壑托底剐蹭、硬质障碍物磕碰等损伤风险，避免核心动力传动部件因外力冲击出现破损、渗漏、变形等故障，提升车辆在复杂路况下的通行可靠性。

　　设计阶段首先完成原车底盘点云数据逆向拟合，精准匹配底盘纵梁的原有安装孔位，全程无需在车架上额外钻孔、焊接，所有安装点均采用原车预留的螺栓孔位，配套对应规格的高强度法兰面螺栓与防松垫片，安装时仅需将车辆举升后对位锁紧即可，单组护板的安装作业可在常规维修工位半小时内完成，不会改动原车底盘的结构强度，也不会影响底盘原有管线的布置走向。整体轮廓完全贴合底盘下部的曲面走势，与底盘部件之间预留15-25mm的安全间隙，既避免行驶过程中护板与部件产生共振异响，也预留了保养操作的操作空间，更换机油、变速箱油时无需整体拆卸护板，对应放油口、滤芯位置预留了对位的维护开口，日常保养可直接通过预留口完成操作。

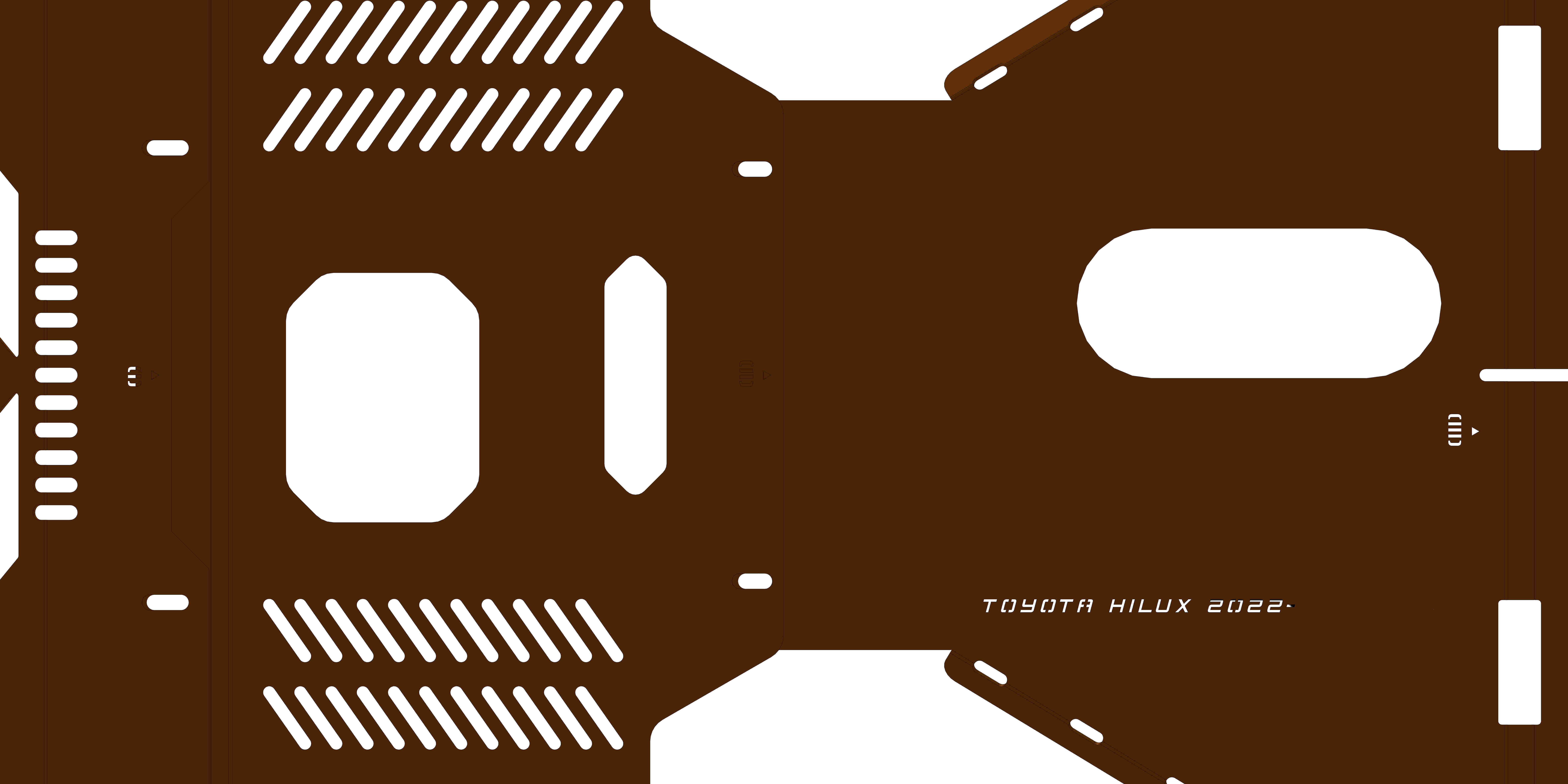

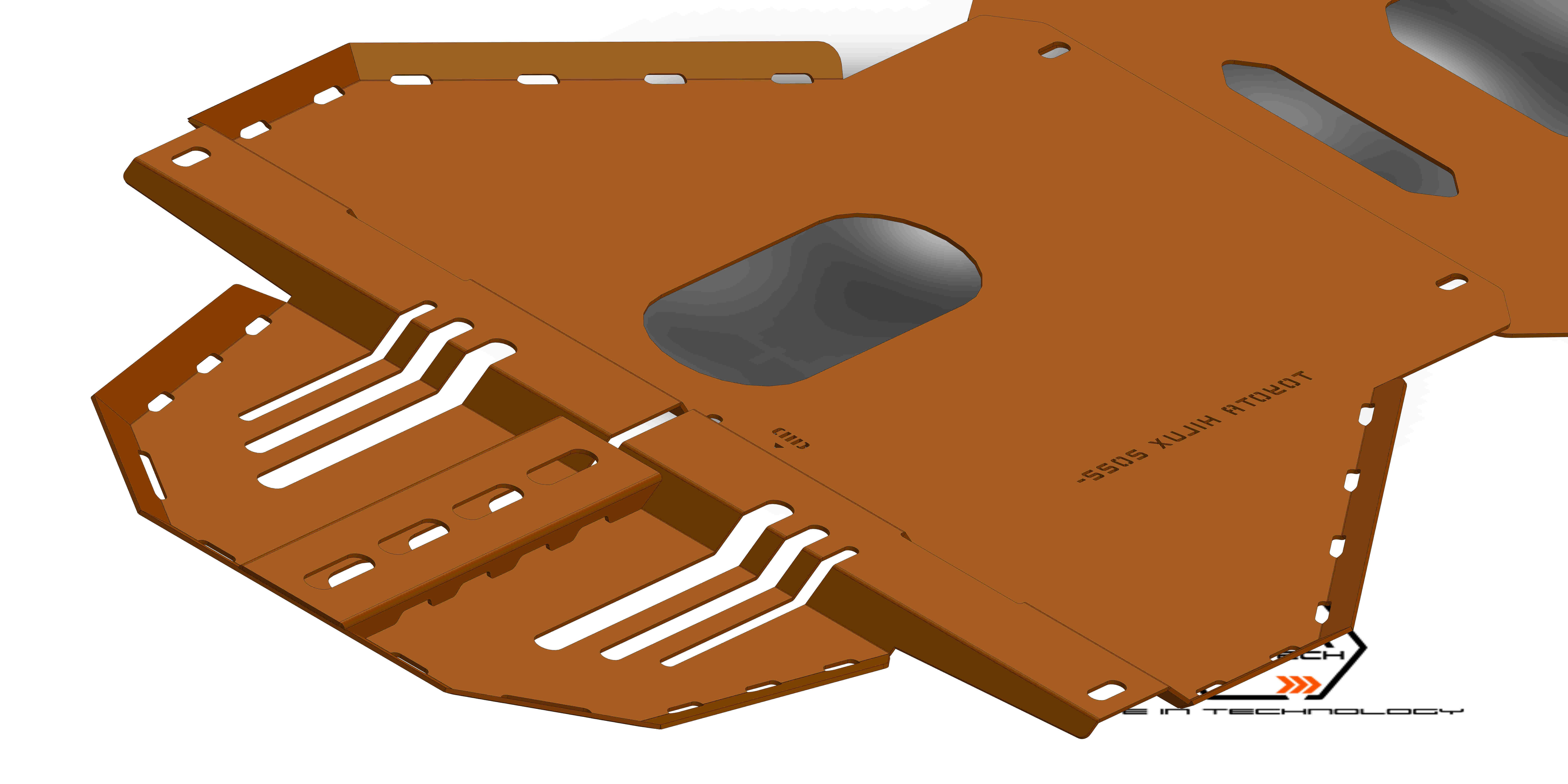

　　主体结构采用3-5mm厚度的高强度热轧钢板冲压成型，整体通过多道折弯工艺提升结构刚性，表面做喷塑防锈处理，可抵御泥水、融雪剂等介质的腐蚀。护板表面设计有阵列式的通风散热槽孔，行驶过程中气流可通过槽孔穿过护板表面，带走动力总成工作产生的热量，不会因为加装护板影响底盘部件的散热效率；同时槽孔也可作为排水排泥通道，避免越野过程中泥沙、积水在护板表面淤积增加车重。护板前缘做了上翘的导滑造型，当车辆遇到凸起障碍物托底时，导滑面可引导车辆顺着障碍物滑过，避免硬冲击直接卡在护板位置；侧面做了翻边加强结构，翻边高度控制在20mm以内，既提升护板整体的抗冲击形变能力，也不会因为翻边过高降低车辆的最小离地间隙，保留原车的通过性参数。

　　结构上针对不同防护区域做了差异化的强度设计，对应油底壳、分动箱等易受正面冲击的区域，额外增加了冲压加强筋结构，提升局部抗冲击能力；对应管线布置的区域，护板做了内凹避让，避免管线与护板长期摩擦出现破损。安装点位全部设计在底盘纵梁的加强位置，每个安装点都做了局部加厚的衬套结构，分散螺栓锁紧的应力，避免长期越野颠簸后安装孔位出现撕裂变形。护板整体重量控制在11kg左右，不会给车辆增加过多的簧下质量，对车辆的油耗、操控表现影响极小。

　　在实际越野场景验证中，该结构可承受时速40km/h下的碎石持续冲击，以及低速托底时的静态1.5t垂直载荷冲击，形变后不会侵入底盘部件的安全空间，能够有效降低复杂路况下的底盘故障概率，适配户外越野、工程作业、林区通行等多种使用场景的防护需求。
