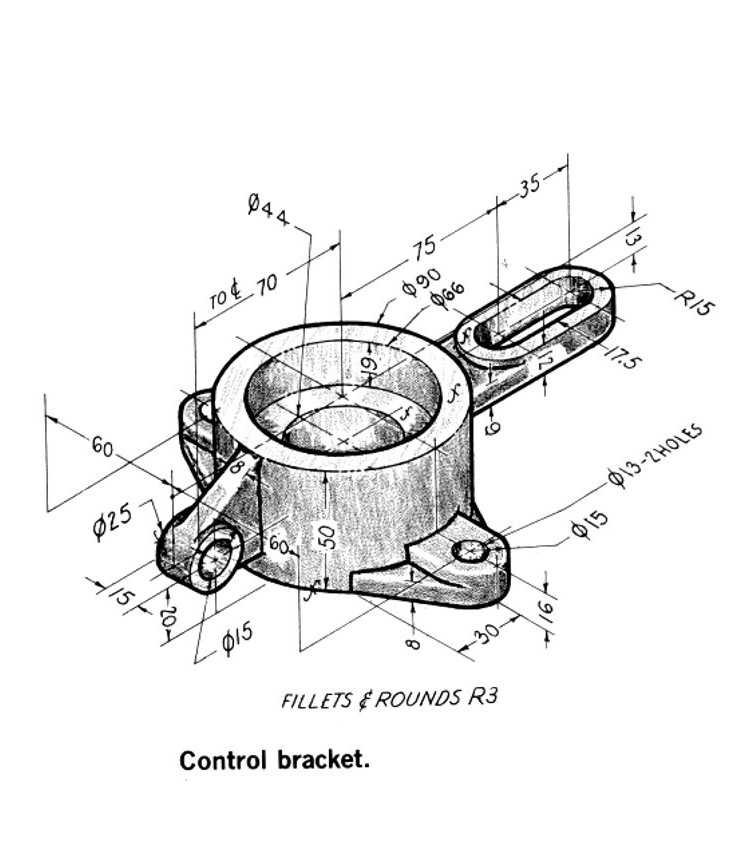

机床用控制支架结构设计练习模型

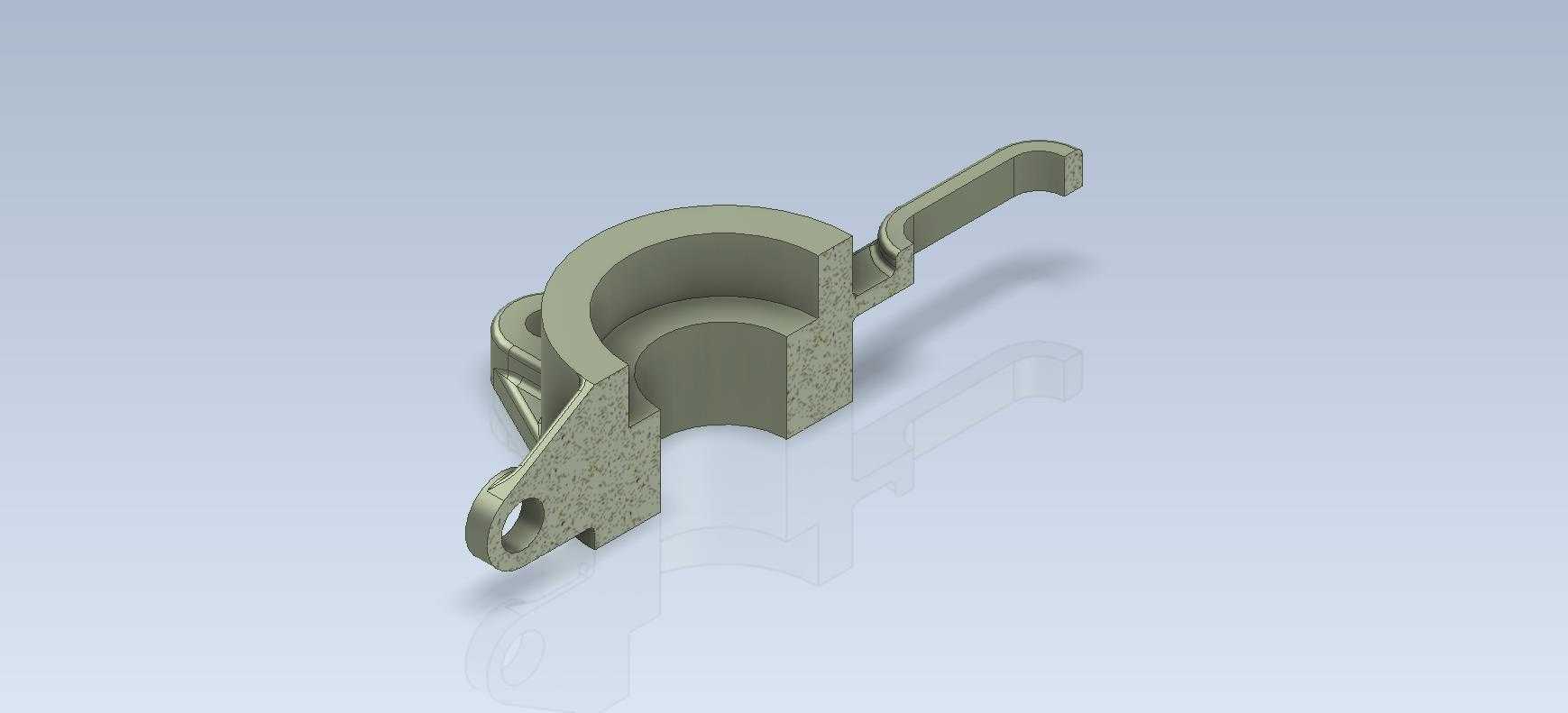

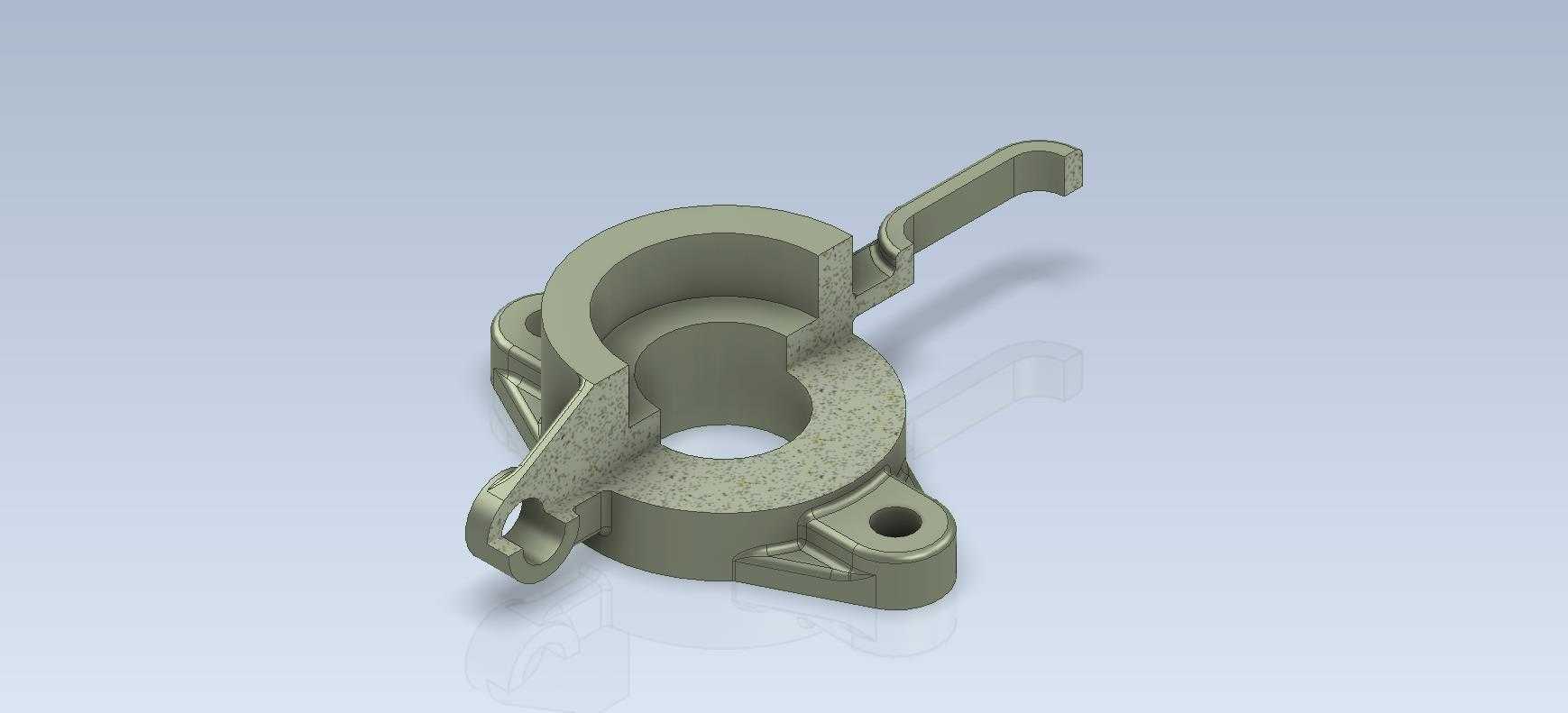

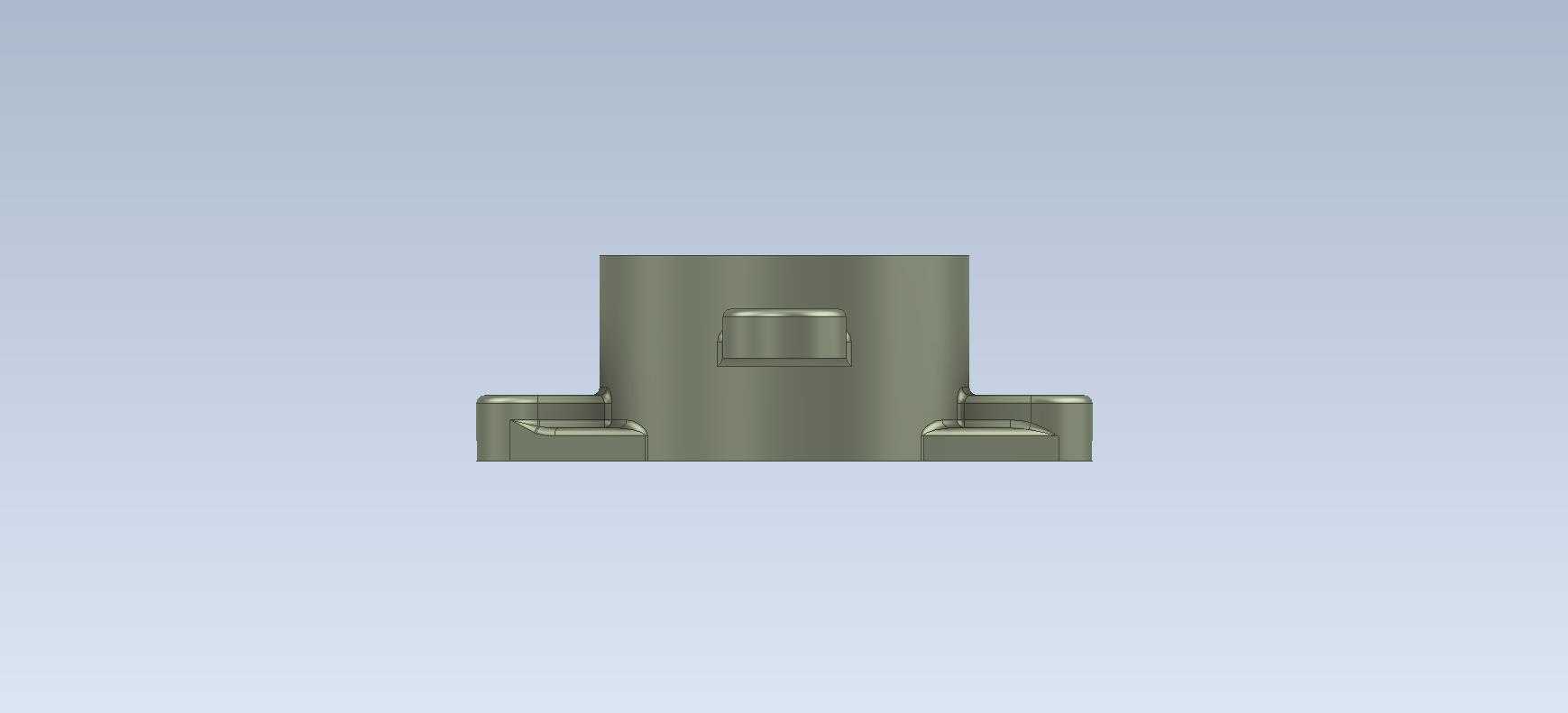

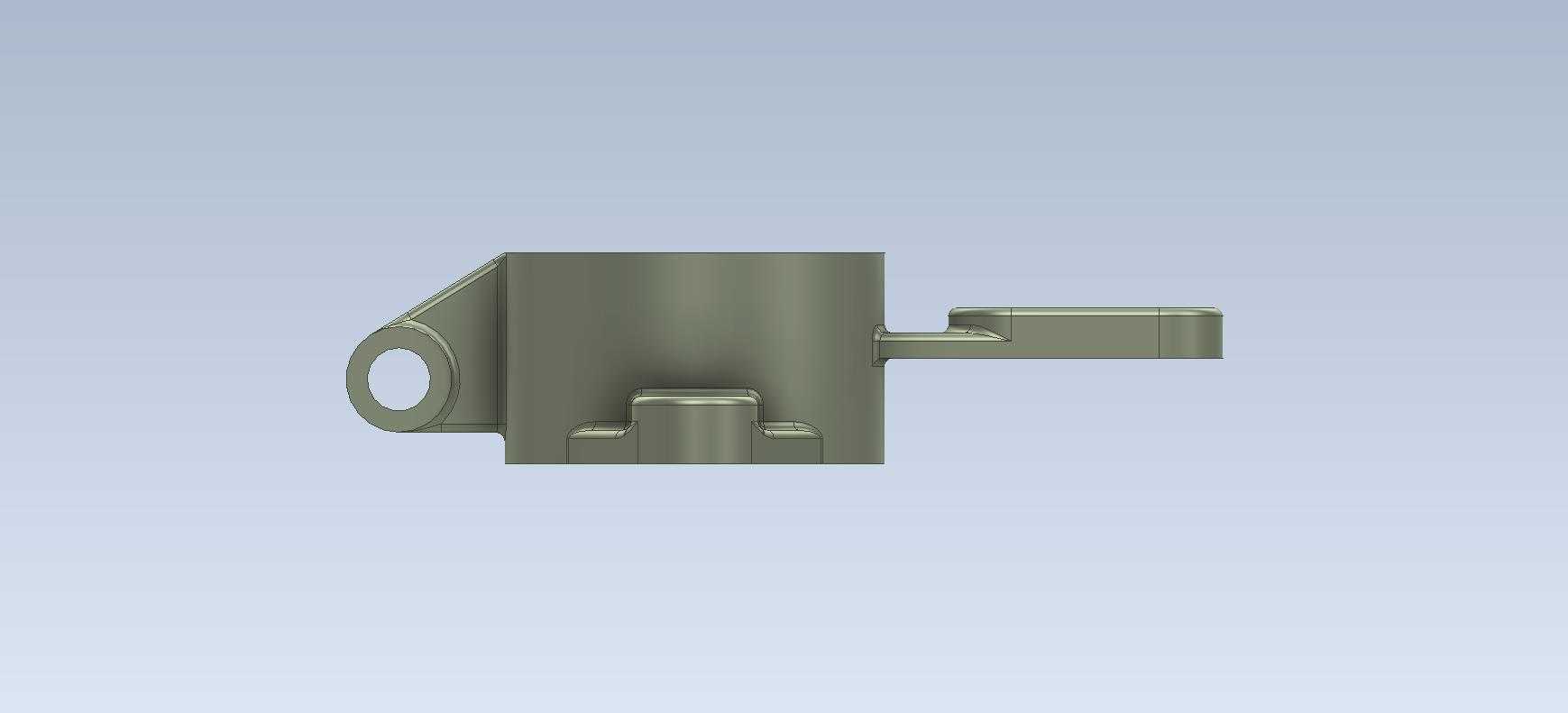

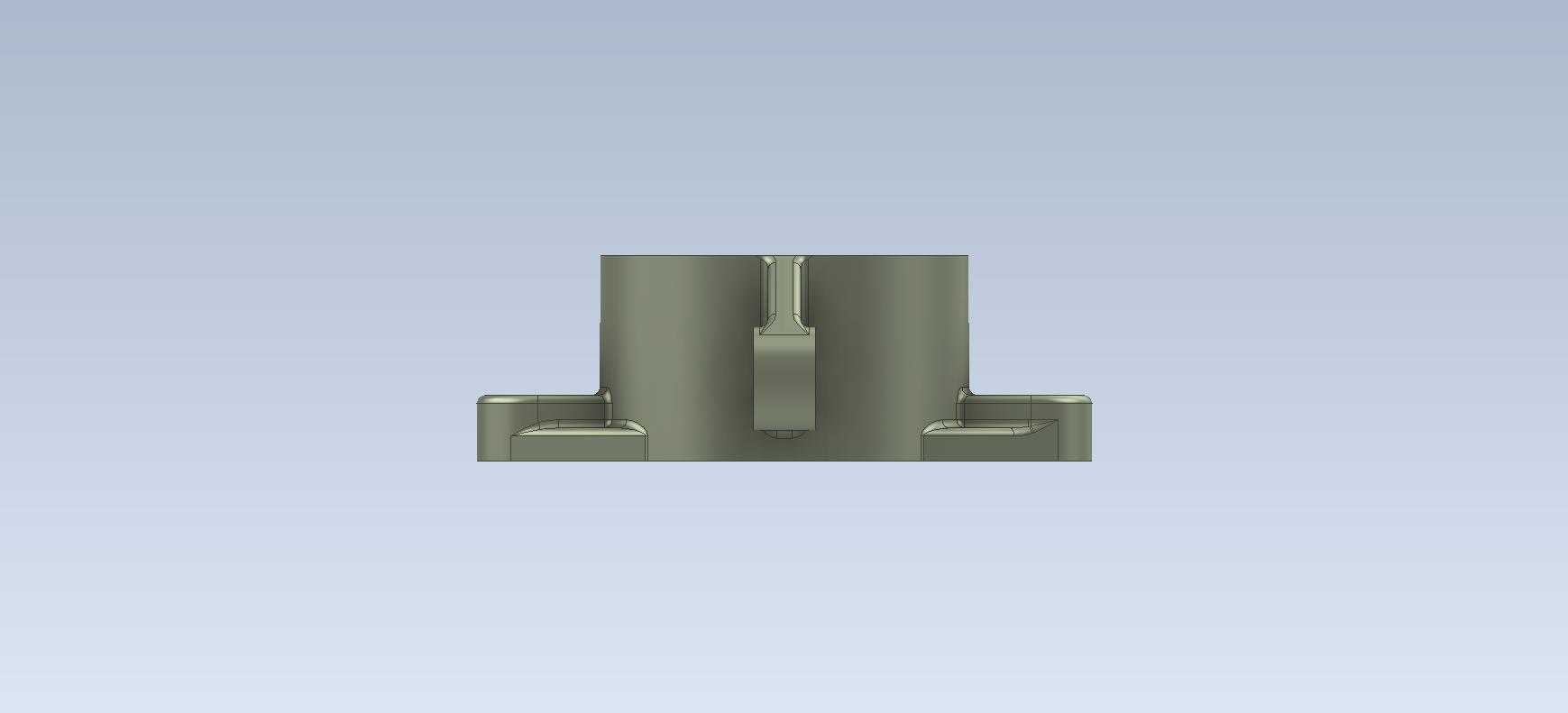

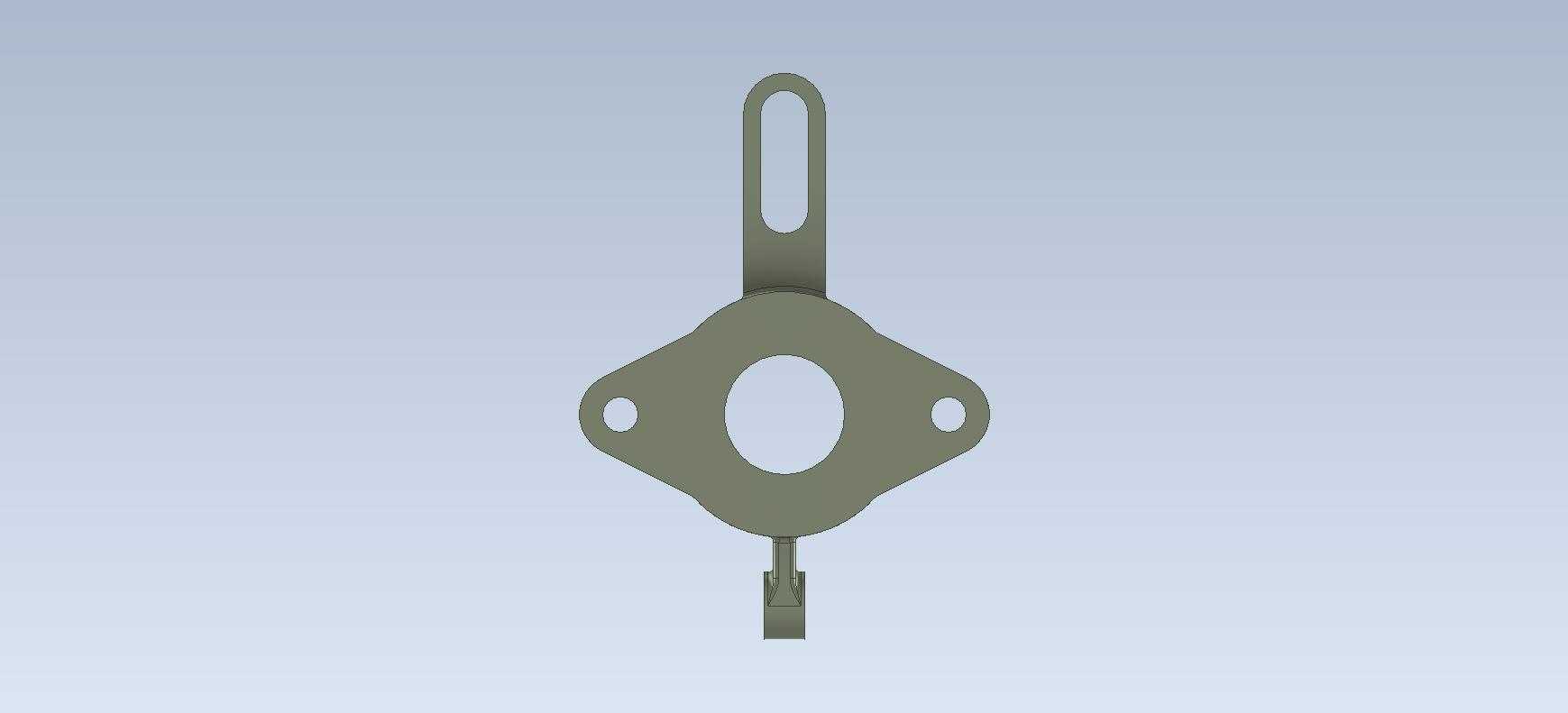

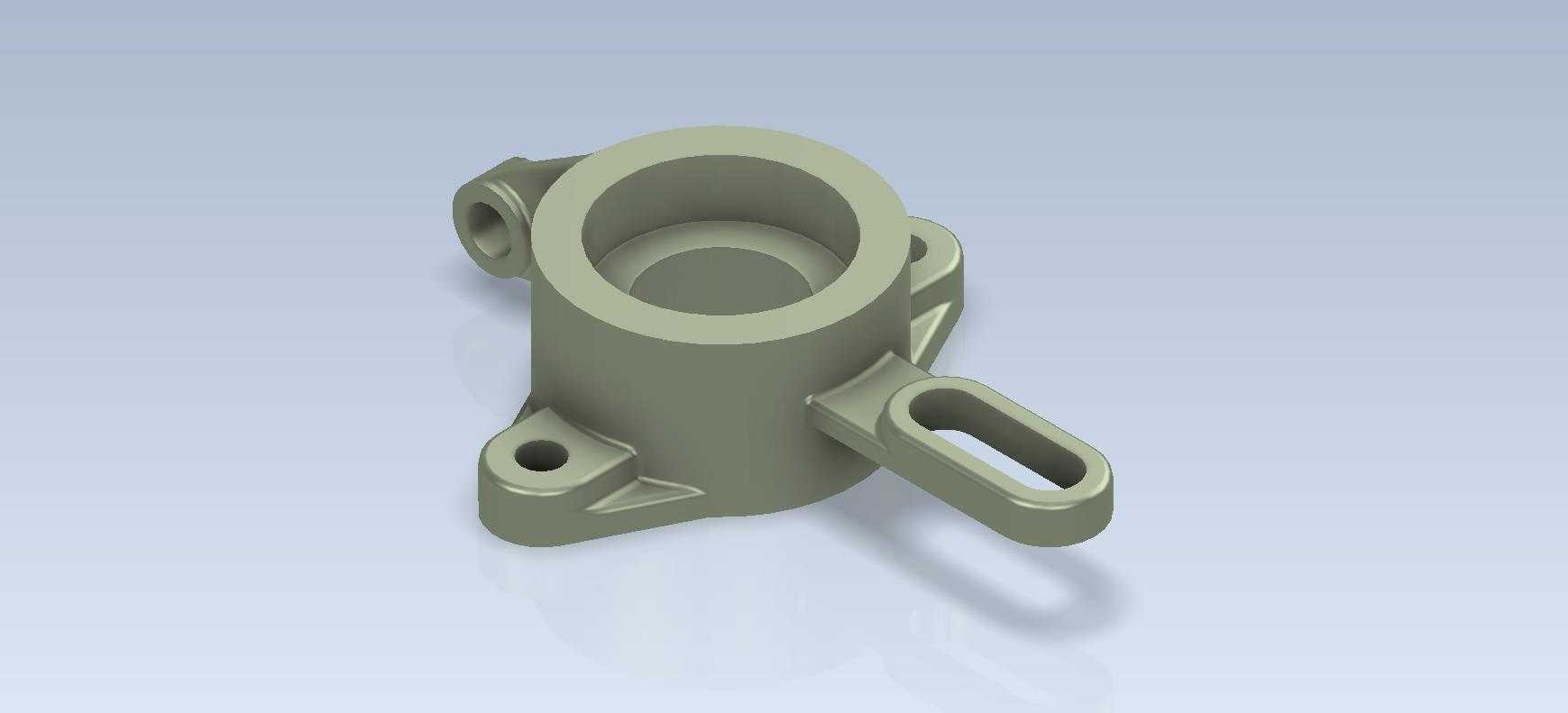

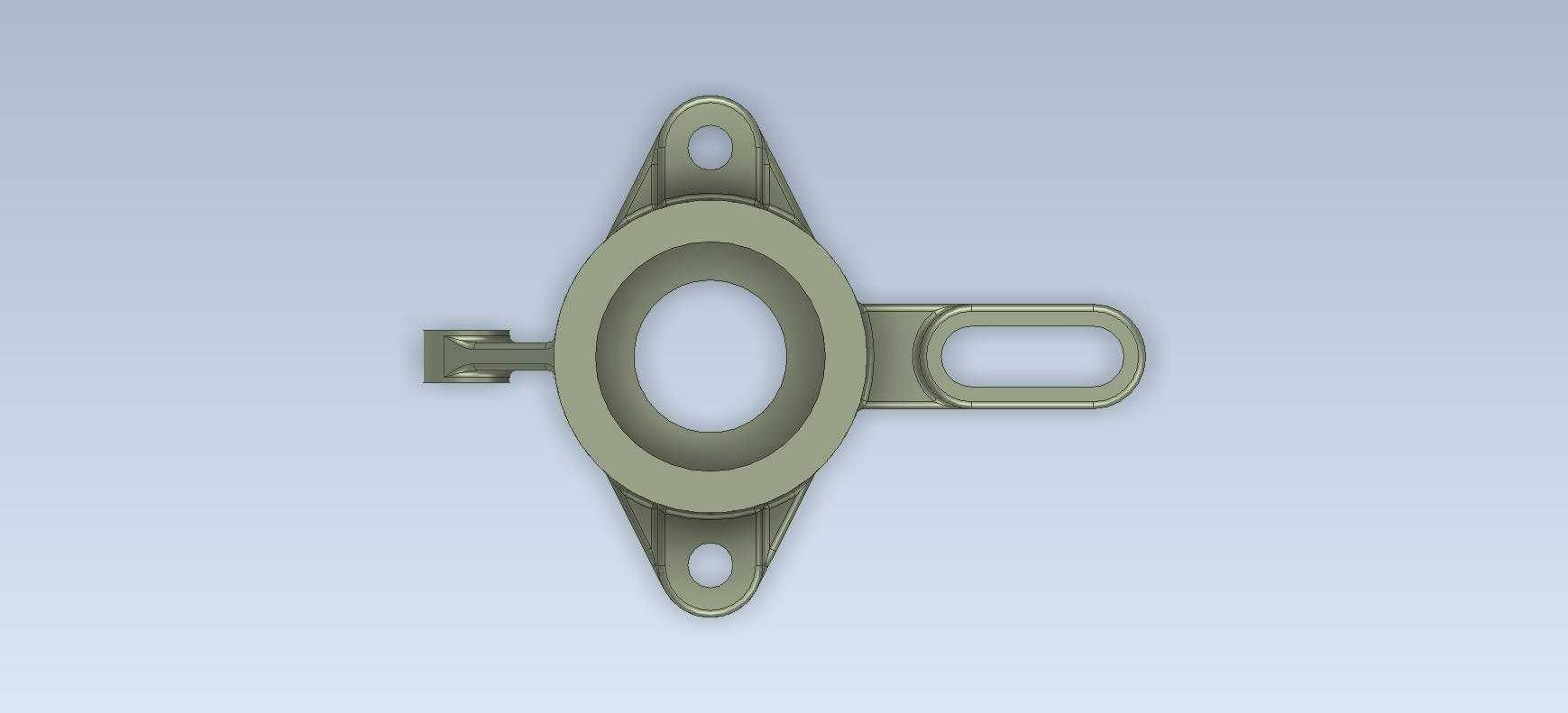

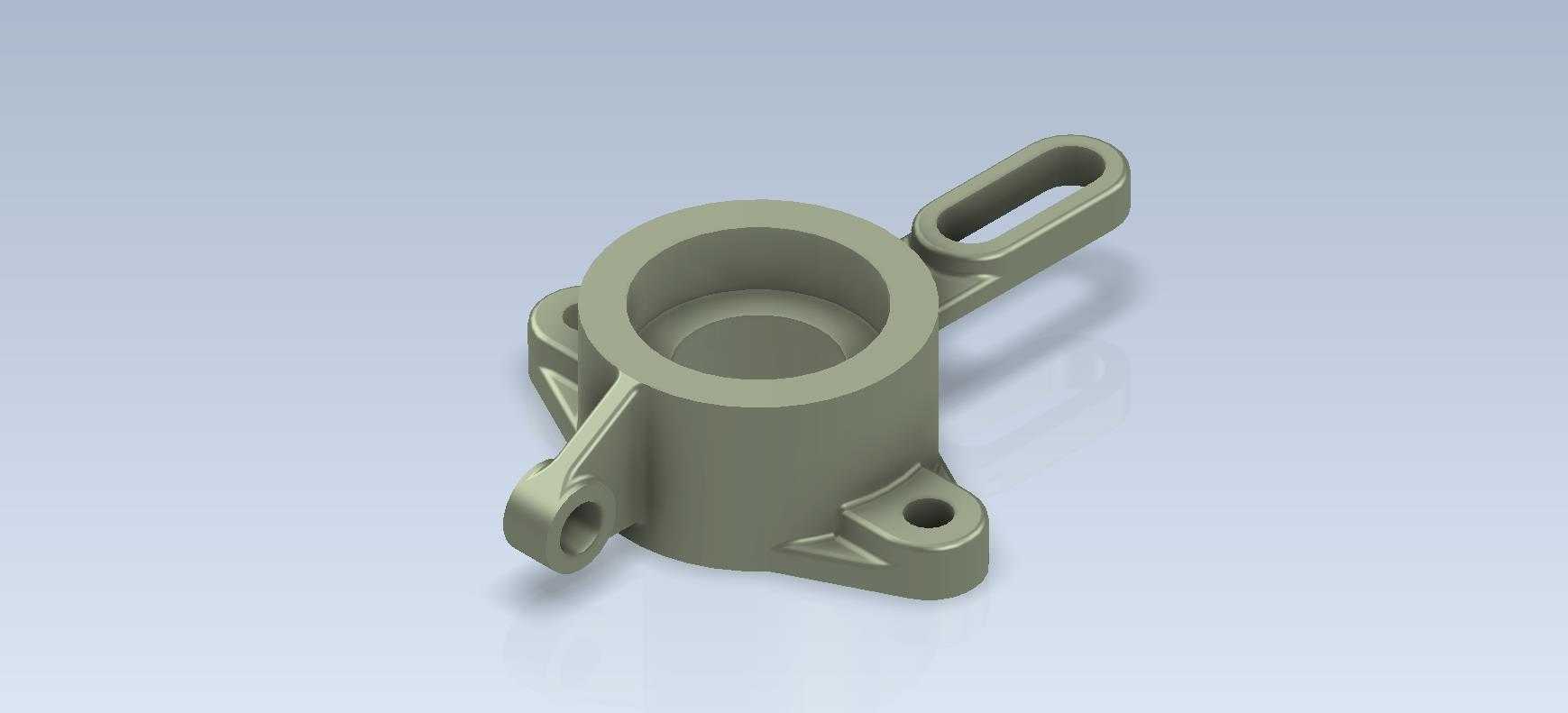

　　筋板的厚度根据支脚承载的载荷做了等强度设计，既不会因为筋板过厚造成材料浪费，也能避免支脚受侧向载荷时出现根部断裂的问题。筒身侧上方延伸出一个带长条形腰孔的悬臂结构，这个腰孔是整个支架的调节核心，安装时配套的固定螺栓可在腰孔范围内滑动调整位置，适配不同尺寸的控制元件安装需求，也能在设备调试阶段微调控制元件的触发位置，不需要重新加工孔位就能完成位置校准，大幅降低现场调试的工作量。悬臂与筒身的连接位置同样做了圆弧过渡处理，避免应力集中在连接拐角处，在设备长期运行产生交变振动的工况下，能有效降低连接位置出现疲劳裂纹的概率。建模过程中需要重点关注几个尺寸边界：首先是筒身中心通孔的同轴度，要保证套入定位轴后筒身不会出现偏斜，在机床加工类设备的控制回路布局中，这类控制支架是承担小型控制元件定位、管线导向的基础支撑构件，日常多应用在普通车床、CA系列普通机床的操作侧旁，用来固定行程触发元件、小型控制阀组或是管线固定座，避免设备运行过程中控制元件随整机振动出现移位，保障触发信号传递、介质输送的稳定性。从结构本身来看，主体采用带中心通孔的筒状基座作为核心承载部分，中心通孔的尺寸匹配常规安装轴径的配合公差，可直接套设在设备预设的定位轴上，筒身底部延伸出三个带安装孔的固定支脚，支脚的安装孔位做了沉台设计，安装时内六角螺栓可完全沉入沉台内，不会突出支脚表面干涉周边构件的运动轨迹，其中两个支脚分布在筒身侧下方，配合加强筋与筒身侧壁连接，

　　三个支脚的安装面需要保持在同一水平面上，平面度公差控制在合理范围内，避免安装时出现支脚虚接、螺栓拧紧后支架变形的问题；其次是侧方悬臂的腰孔长度与宽度尺寸，腰孔的宽度要匹配常用的固定螺栓外径，长度要覆盖常规的调节行程范围，悬臂的伸出长度不能过长，否则会在振动工况下出现悬臂端颤振，影响控制元件的定位精度，也不能过短导致调节范围不足，无法适配不同规格的元件安装。另外支脚上的安装孔中心距要匹配设备安装基面的预设孔位，误差控制在安装公差允许范围内，避免现场安装时出现孔位错位无法装配的问题。这类支架的设计练习，核心是训练建模过程中对安装基准、公差配合、工艺合理性的把控，很多初学者在做这类练习时容易忽略工艺细节，比如在筋板与支脚、

　　筒身的连接位置不做圆角过渡，不仅实际铸造或机加工时会出现应力集中问题，建模时也容易出现特征失败的情况；还有的会把支脚的安装孔做成直通孔，没有预留沉台，导致螺栓安装后突出表面，干涉周边的管线或是运动部件。实际应用中这类支架多采用铸铁或是铸铝合金材质，铸铁材质的减震性能更好，适合振动较大的普通机床工况，铸铝合金材质重量更轻，适合对载荷重量有要求的轻型设备场景，建模时不需要额外设置材质参数，但结构设计要匹配对应材质的加工工艺，比如铸铁件的壁厚要保持均匀，避免出现壁厚差过大导致铸造时出现缩孔、砂眼等缺陷。从装配逻辑来看，这个支架的装配顺序是先将中心通孔套入设备的定位轴，预定位后再通过三个支脚的螺栓将支架固定在安装基面上，

　　之后再将需要固定的控制元件通过侧方悬臂的腰孔固定，调整到合适位置后拧紧螺栓完成装配，整个装配过程不需要复杂的工装，普通的内六角扳手就能完成全部操作，后期维护拆卸也十分便捷，不需要拆解周边的其他构件就能单独拆下支架进行更换或是调整。在做这类基础结构建模练习时，还要注意各个特征的建模顺序，优先绘制主体筒身的旋转特征，再依次添加支脚、悬臂、筋板等附加特征，最后处理孔位、圆角、沉台等细节特征，这样的建模顺序能保证特征树逻辑清晰，后期修改尺寸时不会出现特征关联失败的问题，比如需要调整筒身高度时，只需要修改旋转特征的尺寸参数，后续的支脚、筋板特征会自动关联更新，不需要逐个重新绘制，能大幅提升建模效率，也符合实际工程设计中参数化修改的需求。
