机床加工用导向辊支撑组件结构设计

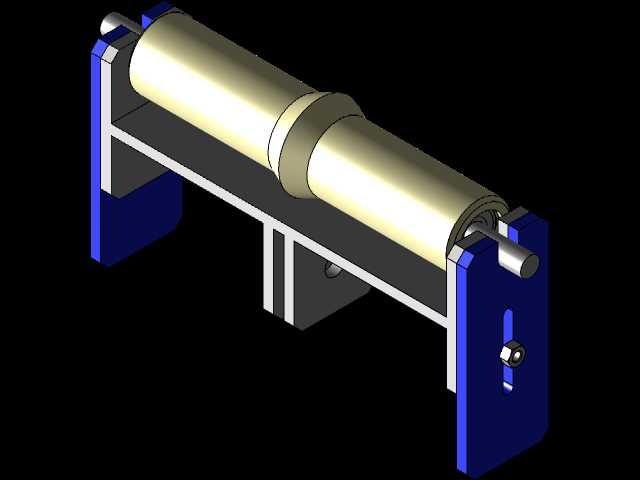

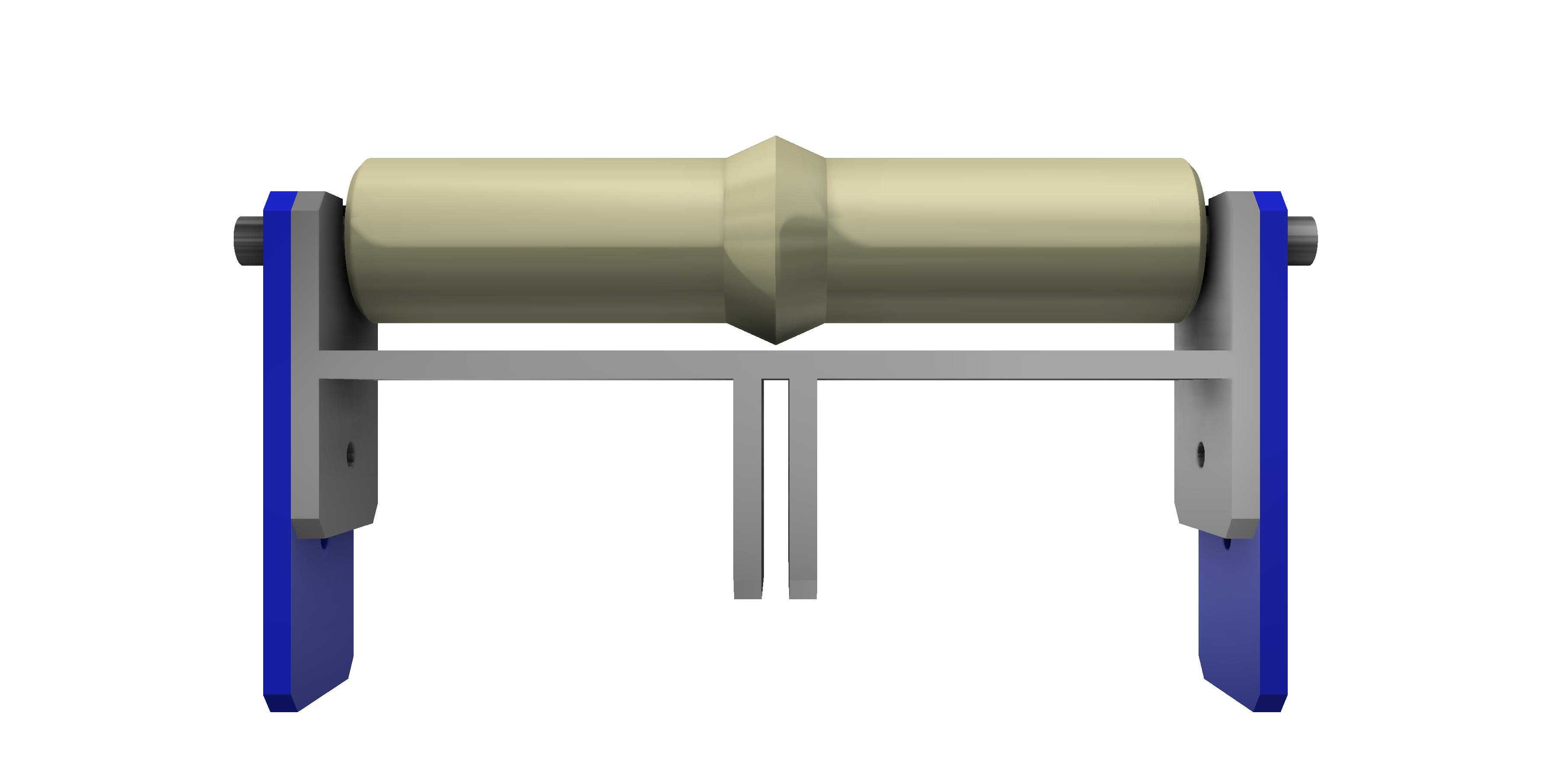

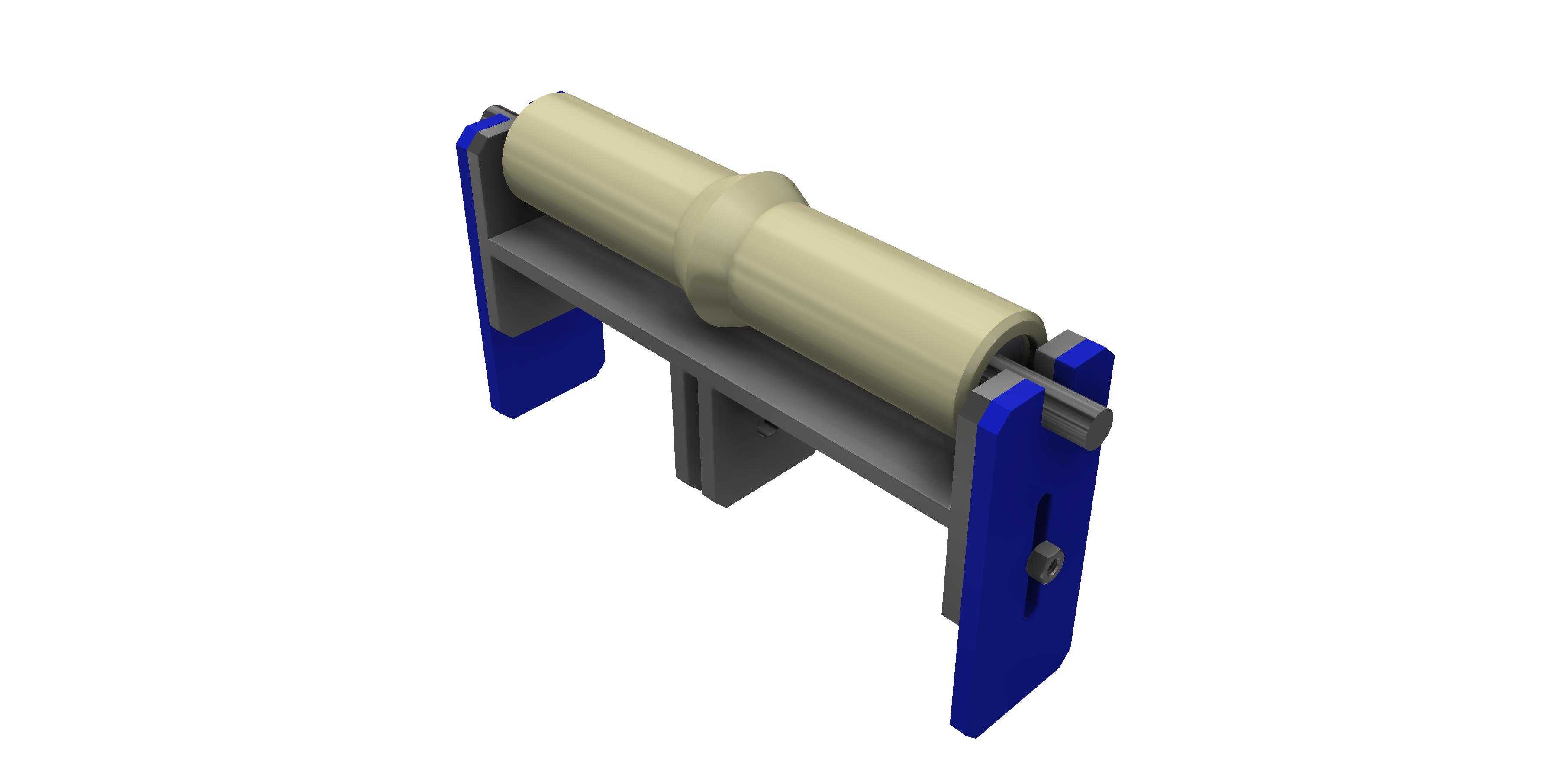

　　这套导向辊支撑组件主要面向机床加工领域的物料输送、工件导向工序设计，常见于CA6140等普通车床的上下料辅助工位、棒料进给导向单元，也可适配小型输送线的物料承托导向场景，核心作用是对行进中的棒料、加工件提供径向支撑与行进导向，避免工件在进给过程中出现偏摆、震颤，保障加工进给的直线度与稳定性。从结构组成来看，整套组件包含中间的导向辊主体、两侧对称布置的立式支撑臂、底部的安装固定支脚三个核心部分，导向辊采用中间带定位凸缘的圆柱辊面设计，凸缘结构可对通过的物料起到轴向限位作用，防止物料在输送过程中从辊面滑脱，辊体两端通过销轴结构与两侧支撑臂铰接，保障辊体可随物料行进顺畅转动，减少物料与辊面之间的滑动摩擦，降低工件表面划伤概率。

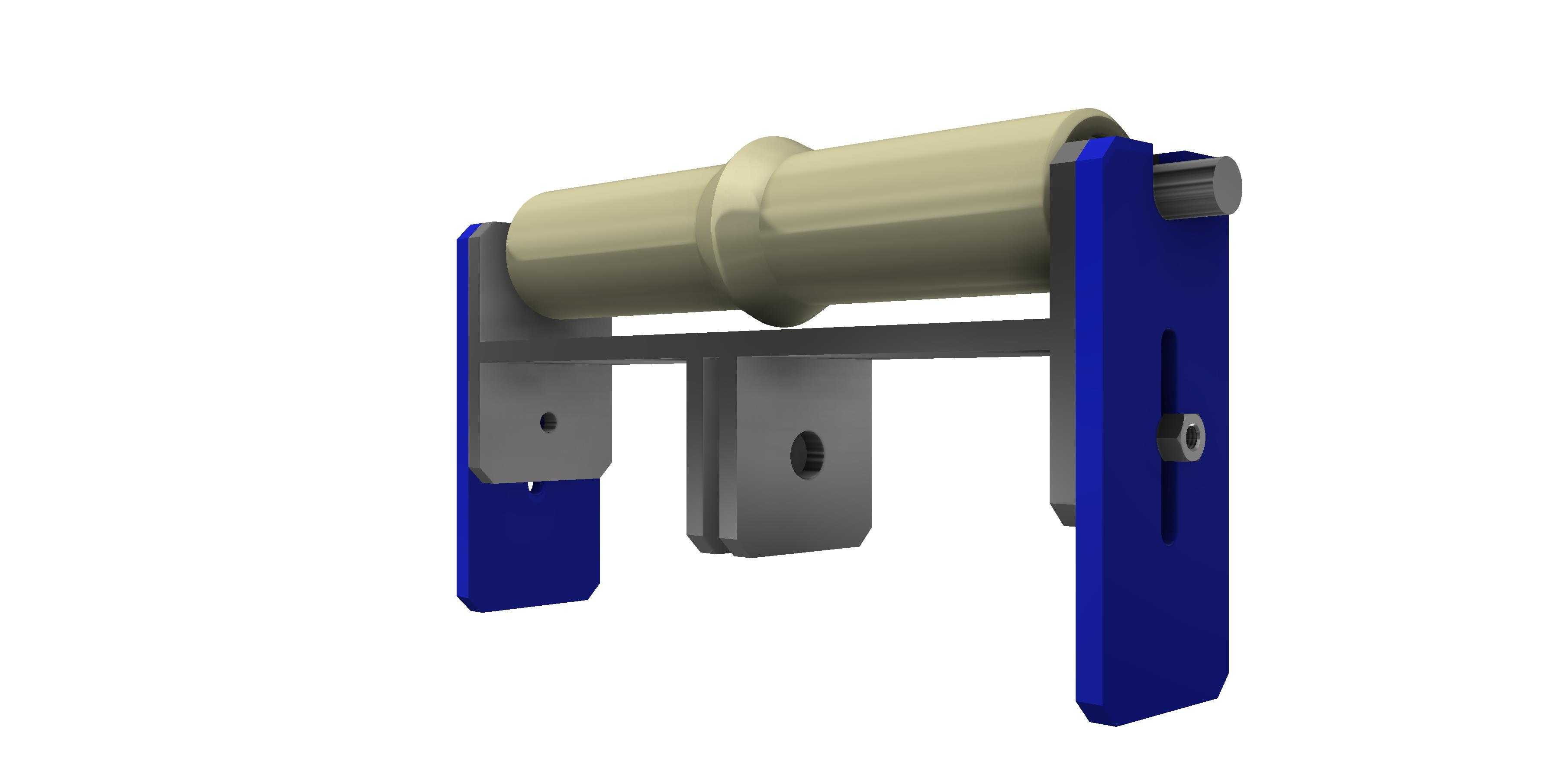

　　两侧支撑臂采用L型折弯结构设计，竖直段用于安装辊体铰接轴，水平段向内侧延伸形成安装基准面，底部的两个平行支脚直接与设备安装基面贴合，支脚上预留的安装孔位可通过螺栓完成组件的快速固定，安装时需保证两侧支撑臂的同轴度误差控制在0.02mm以内，避免辊体转动出现卡滞、偏磨问题。设计过程中优先考虑了组件的安装兼容性，支撑臂的竖直段预留了长条形调节槽，可根据实际使用的物料直径调整辊体的安装高度，适配直径范围在20mm到80mm之间的棒料、管状工件的导向需求，辊体的工作面长度设计为180mm，可覆盖常规车床加工的棒料进给宽度要求，整体组件安装完成后总高度控制在160mm，横向安装宽度为220mm，支脚的安装孔中心距为120mm，

　　可直接适配CA6140车床床身侧面预留的辅助安装位，无需额外加工转接板即可完成装配。从受力角度考量，支撑臂的折弯处做了加厚处理，厚度达到8mm，可承受最大15kg的工件径向载荷，满足常规小型棒料加工的承重需求，辊体表面做了光滑倒角处理，边缘无尖锐棱角，避免上料过程中刮伤操作人员或工件表面，铰接位置预留了润滑注油通道，可定期加注润滑脂降低转动副的磨损，延长组件的使用寿命。在实际机床加工场景中，这类导向辊支撑组件通常安装在车床主轴的进料侧，与主轴中心保持等高，棒料从辊面上方通过时，辊体随棒料的进给同步转动，既可以承托棒料伸出主轴箱的悬臂部分，减少棒料高速旋转时的离心震颤，提升加工表面的光洁度，也可以对棒料的进给方向起到导向作用，

　　避免棒料进给时出现偏斜导致的撞刀问题。针对不同的加工工况，辊体可根据需求更换不同材质的工作面，比如加工软质金属棒料时可更换尼龙材质辊面，避免划伤工件表面，加工硬质钢材时可更换淬火钢辊面提升耐磨性能，支撑臂的表面做了氧化发蓝处理，具备基础的防锈能力，可适应车间内的切削液飞溅、油污环境，长期使用不会出现锈蚀卡滞问题。整套结构没有复杂的传动部件，维护成本极低，日常仅需定期检查铰接轴的磨损情况、紧固安装螺栓即可保障稳定运行，结构的模块化设计也使得易损件更换十分便捷，无需拆卸整个组件即可单独更换辊体或铰接销轴，大幅降低了设备运维的时间成本。
