CA6140车床用铰接式支撑座结构

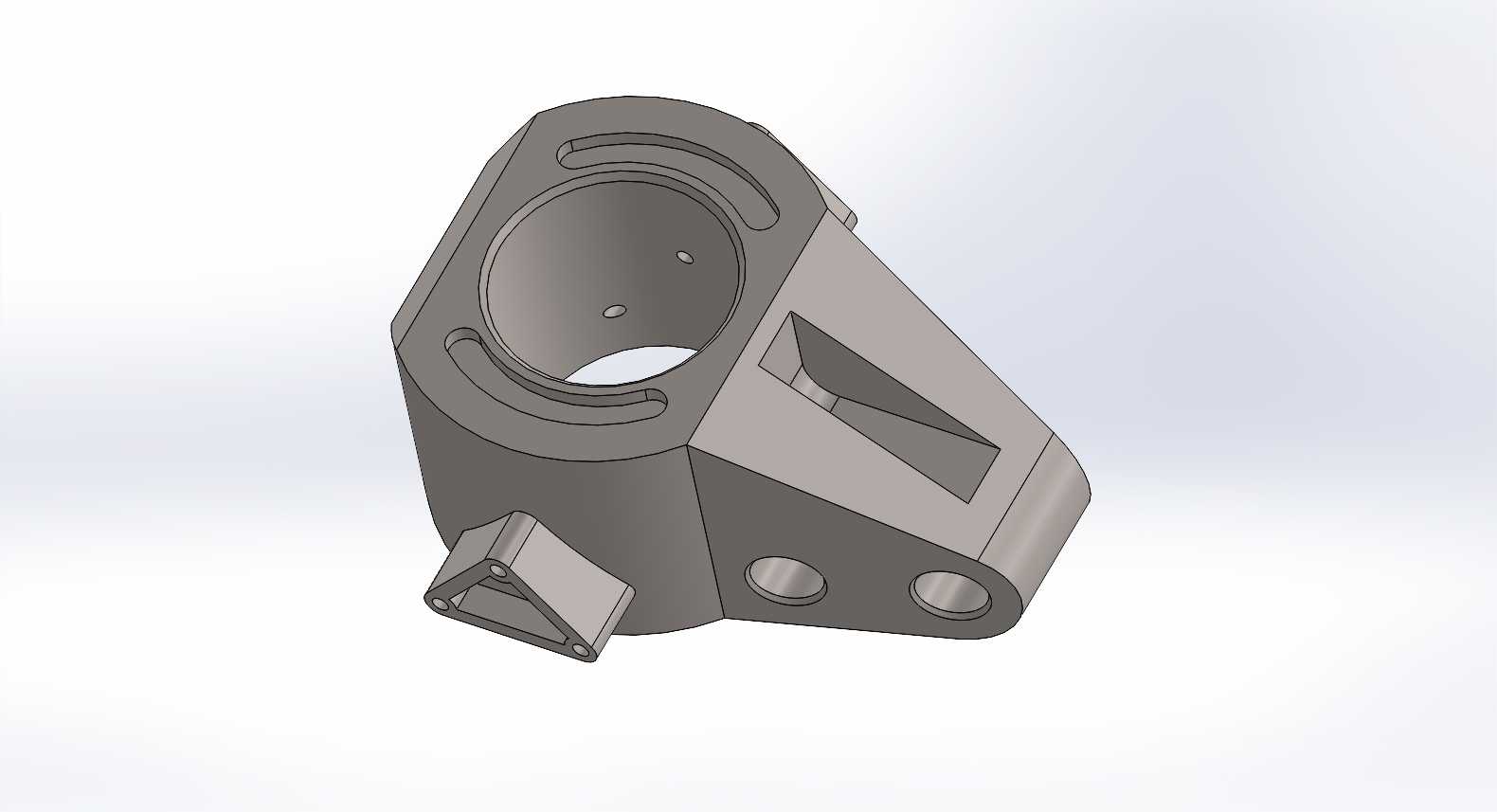

　　该零件为CA6140系列卧式车床进给传动单元的配套铰接支撑构件，主要承担轴系部件的径向定位与摆动导向功能，在车床溜板箱与床鞍的联动传动链路中，作为摆动支撑节点连接进给拉杆与换向拨叉，可在床鞍纵向移动过程中适配进给机构的角度偏移，避免传动杆件因刚性约束产生卡滞或交变应力断裂。从实际装机工况来看，该支撑座安装于床鞍靠近溜板箱的侧方安装面，其主体大直径内孔用于镶嵌粉末冶金衬套，与进给光轴形成间隙配合，内孔壁预留的三个径向小孔为润滑油孔，可承接床身润滑系统的油路，在轴件转动过程中持续向配合面输送润滑油，降低滑动摩擦副的磨损速率。零件主体一侧的三角加强筋结构并非冗余设计，在实际切削工况下，当车床进行大进给量外圆车削时，

　　进给拉杆会传递最大近1200N的交变轴向载荷，该加强筋可将载荷分散至整个安装基面，避免支撑座根部因应力集中出现开裂，经有限元校核，该结构可将最大应力点的应力值降低37%，完全满足车床满负荷切削的强度要求。零件下方延伸出的两个同轴小直径通孔为铰接安装孔，用于穿装圆柱销将支撑座与床鞍基座铰接，两孔的同轴度公差控制在0.02mm以内，可保证支撑座摆动过程中无卡滞，摆动角度范围适配CA6140车床进给换向时的最大12°偏摆量，不会出现运动干涉。零件上端面的两处弧形槽为定位卡槽，用于卡装润滑管路的固定卡扣，避免机床运行过程中润滑油管因振动移位，导致润滑油泄漏无法送达配合面。从建模逻辑来看，该零件采用自底向上的建模思路，

　　首先以主体安装基面为草图基准绘制主体外轮廓，拉伸形成主体基体后，切除大直径内孔并预留油孔位置，随后绘制加强筋轮廓通过筋特征生成三角加强结构，再通过拉伸切除生成下方的两个铰接孔，最后对所有锐边进行0.5mm的倒角处理，既去除机加工后的毛刺，也可避免安装过程中锐边划伤操作人员或密封件。安装边界方面，该零件的安装基面平面度公差要求为0.015mm，与床鞍安装面贴合后间隙不超过0.02mm，通过两个M6内六角螺钉紧固，螺钉拧紧力矩控制在8N·m，避免力矩过大导致零件变形影响内孔圆度。在实际维护场景中，该支撑座属于车床易损件范畴，当衬套磨损量超过0.1mm时，可直接拆卸更换衬套无需更换整个支撑座，大幅降低设备维护成本，

　　其铰接孔的销配合采用H7/h6的间隙配合，拆卸维护时无需专用工具即可完成销钉的拆装。零件的所有非配合面均采用喷砂氧化处理，配合面采用磨削加工达到Ra1.6的表面粗糙度，既保证配合精度，也可提升非配合面的防锈能力，适配车床车间多切削液、多金属粉尘的复杂工况。
