参数化铸铁方形槽铸造母猪模具

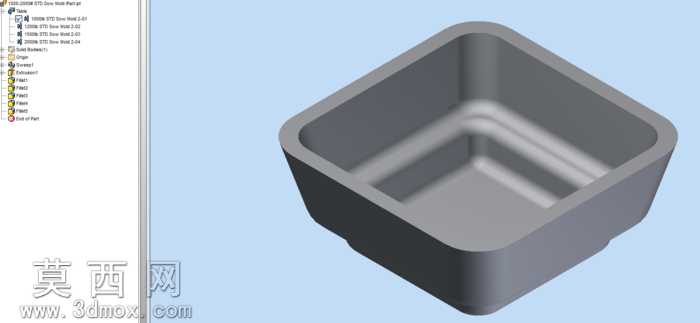

本作品为适配1000-2000年磅规格的参数化铸铁铸造母猪模具，采用Autodesk Inventor进行全参数化三维建模设计，核心依托iPart参数化功能实现4种尺寸规格的快速切换，无需重复建模即可适配不同规格的铸件生产需求，大幅提升模具设计迭代效率。建模过程中首先基于铸造工艺要求确定模具型腔的核心尺寸，方形槽型腔的内壁转角处均设计有符合铸铁铸造工艺的圆角过渡结构，避免铸件冷却过程中出现应力集中导致的开裂缺陷，同时在型腔内部对应铸件加强筋的位置设计了精准的凸起成型结构，保障成型后铸铁件的结构强度满足磅体承重需求。模具整体采用方形外轮廓设计，外壁设置有均匀的拔模斜度，适配砂型铸造的起模操作要求，避免起模过程中损坏砂型型腔；模具分型面设计在型腔开口端的端面位置，分型面平整无错位结构，保障合模精度，减少铸件飞边的产生。材质设定上，模具本体采用铸铁材质进行渲染表现，赋予模型哑光深灰的金属材质，添加细微的铸造表面颗粒质感，还原真实铸铁模具的表面肌理，渲染过程中采用柔和的环境光搭配定向补光，清晰呈现型腔内部的加强筋结构、转角过渡细节以及模具外壁的轮廓特征，直观展示模具的成型结构。设计思路上围绕铸铁铸造的全流程工艺需求展开，充分考虑铁水浇注过程中的流动性、冷却收缩率，在型腔尺寸设计中预留了合理的收缩余量，同时模具的壁厚设计均匀，避免浇注后因冷却速度不均产生模具变形；参数化设计逻辑将型腔边长、深度、圆角半径、拔模斜度、加强筋尺寸等核心参数全部关联，修改任意主参数即可自动更新全模型尺寸，适配不同规格磅体的铸件生产需求，减少重复设计的工作量，为小批量多规格的铸铁件铸造生产提供高效的模具设计方案。
