肺部健康检测设备外壳组件结构

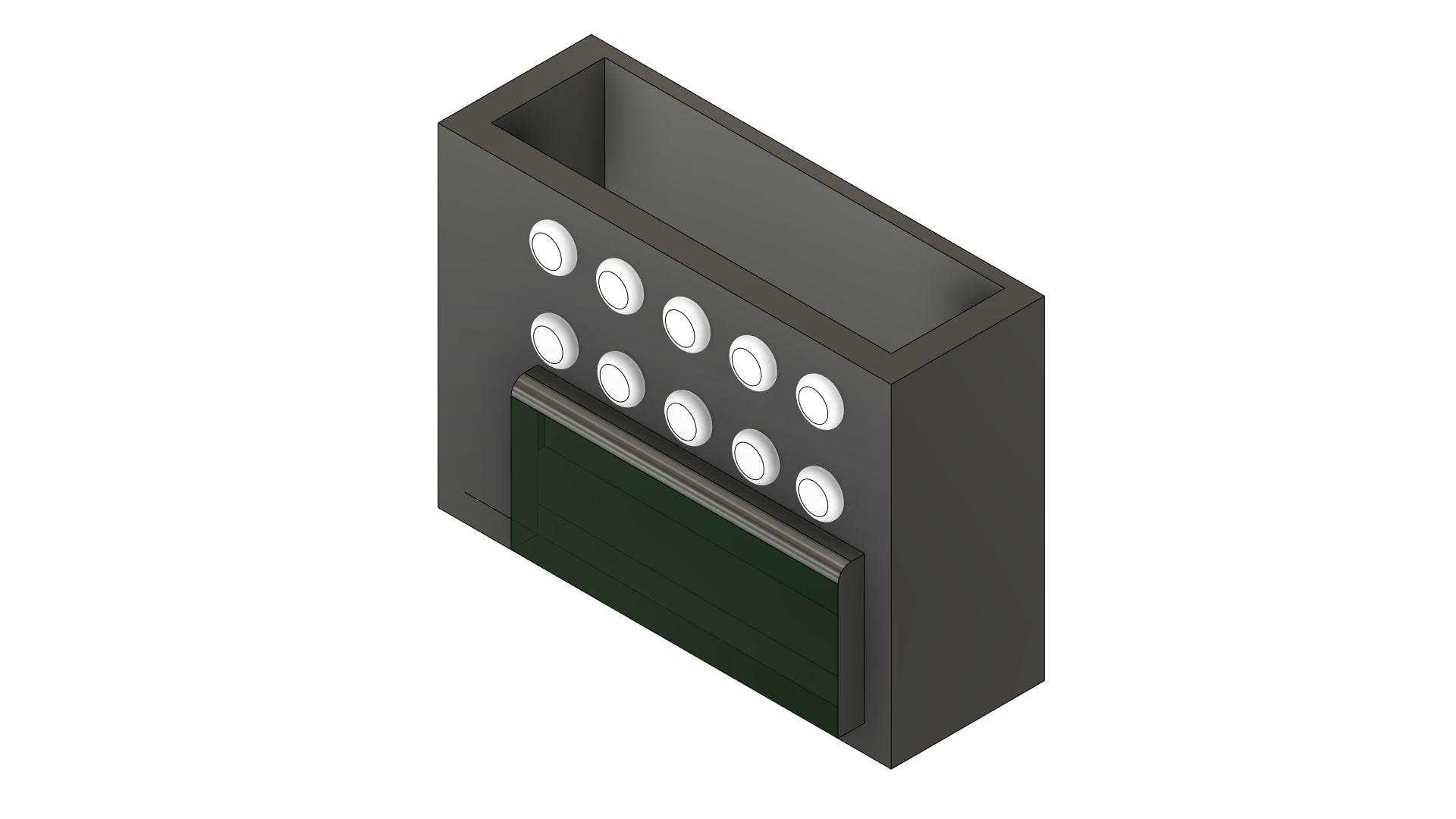

　　该壳体结构面向小型桌面式肺部健康检测终端设计，主要适配基层社区卫生站点、家庭健康自检、企业职防筛查等场景的便携检测设备使用，作为设备核心的外部承载与防护构件，承担内部检测气路、传感模块、显示单元的安装固定，同时兼顾操作交互的人机合理性。从结构设计逻辑来看，整体采用长方体盒式布局，主体为单侧开口的中空腔体，腔体内部预留的规整空间可直接容纳气路采样组件、流量传感器、信号处理电路板等核心部件，内壁预留的安装凸台位置经过公差匹配，可直接通过自攻螺丝完成内部模组的固定，无需额外增加安装支架，减少整体装配工序。正面操作区域采用分区设计，上部阵列排布的圆形安装位对应设备的状态指示灯与功能按键，每个圆形位的沉台深度与常规轻触按键、

　　贴片指示灯的安装高度完全匹配，装配后按键表面与壳体外表面齐平，既避免日常使用中按键被意外磕碰触发，也能减少灰尘从按键缝隙进入腔体内部；下部的下沉式矩形区域为显示屏安装位，四周预留的止口可直接卡装嵌入式显示模组，屏幕表面与壳体正面的落差可形成天然的防护边，避免桌面放置时屏幕被硬物刮擦。壳体侧壁厚度经过结构强度校核，采用均匀壁厚设计，避免注塑成型过程中出现缩痕、翘曲等缺陷，转角处全部采用圆角过渡，既减少应力集中风险，也能提升日常握持移动时的手感。从安装边界来看，整体外形尺寸适配桌面摆放需求，底部预留的防滑垫安装槽可粘贴橡胶防滑垫，放置在光滑桌面时不会轻易滑动，背部预留的走线槽可引出电源与数据传输线缆，线缆出口处做了圆角倒边处理，

　　避免长期使用过程中线缆外皮被壳体锐边磨破。设计过程中充分考虑了日常使用的维护需求，上盖与主体的连接采用卡扣加少量螺丝的固定方式，日常更换滤芯、校准传感器时只需拧下底部两颗固定螺丝即可拆开上盖，无需借助专用工具，大幅降低非专业人员的维护门槛。操作按键的排布逻辑贴合日常使用习惯，常用的启动、复位按键布置在右手拇指自然覆盖的区域，状态指示灯对应不同的检测流程节点排布，用户操作时无需刻意寻找按键位置，观察指示灯即可判断设备当前运行状态。壳体表面采用哑光磨砂处理，既不会在日常使用中残留明显指纹，也能减少环境光线反射对显示屏读数的干扰。腔体内部的筋位设计同时兼顾了结构加强与电磁屏蔽需求，围绕传感模块布置的连通筋位可贴装导电泡棉，

　　减少外部电磁信号对检测精度的干扰，同时筋位将腔体分隔为独立的气路腔与电路腔，避免气路中可能出现的冷凝水渗入电路区域造成短路风险。进气口位置预留的快插接头安装位可直接对接标准规格的采样吹嘴，接头处的密封槽可安装O型圈保证气路密封性，避免采样过程中出现漏气导致检测数据偏差。整体结构没有多余的装饰性设计，所有外形特征都服务于功能实现，在满足结构强度、安装需求的前提下尽可能压缩壳体壁厚与整体体积，控制整机重量，方便用户在不同场景间移动携带。
