直列四缸曲柄连杆机构动力总成结构

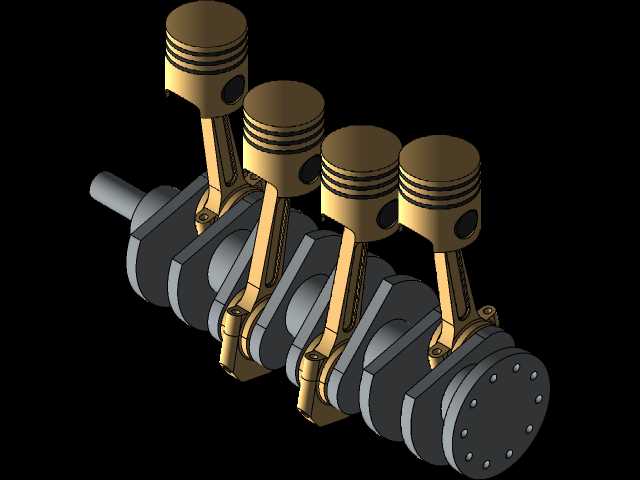

　　这套动力核心结构广泛适配小排量乘用车、通用小型发电机组、农用作业机械等需要往复式内燃动力输出的场景，是将燃料燃烧产生的热能转化为旋转机械能的核心执行单元，直接决定整套动力设备的输出平顺性、扭矩输出特性与运行可靠性。整套结构采用直列四缸排布方案，四个气缸沿曲轴轴向等距一字排列，相比V型排布结构大幅降低了缸体加工难度与装配复杂度，同时四缸交替做功的点火间隔为180度曲轴转角，能有效抵消二阶往复惯性力，让动力输出过程更平稳，减少整机运行时的振动传递，降低配套设备的减振结构设计压力。

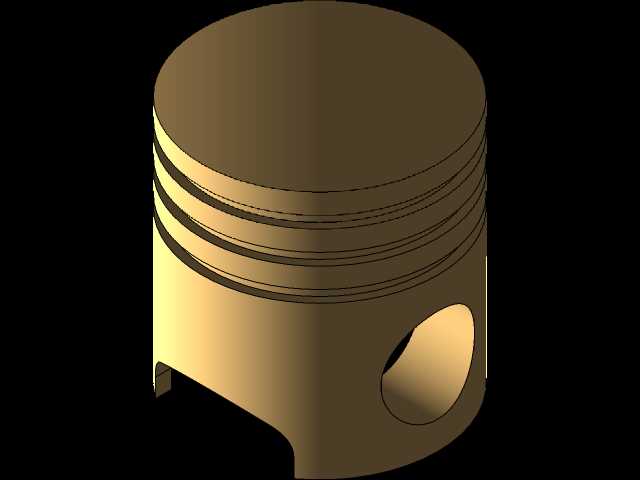

　　设计过程中优先围绕运动副的配合精度展开，活塞部分采用三道环槽结构，分别对应两道气环与一道油环，气环负责密封燃烧室与曲轴箱之间的压力通道，避免燃烧高压气体窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞销采用全浮式设计思路，工作状态下活塞销可在活塞销座孔与连杆小头衬套孔内自由转动，能让活塞销表面的磨损均匀分布，大幅延长部件使用寿命，同时活塞销两端设置卡环槽，通过弹性卡圈限制活塞销的轴向窜动，避免销端刮蹭气缸壁造成缸壁拉伤。

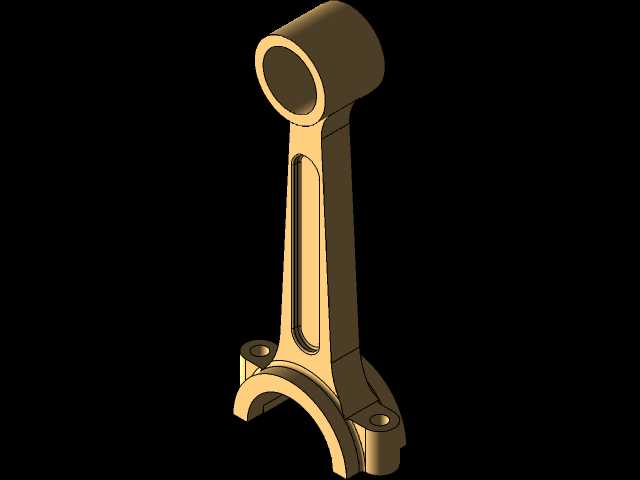

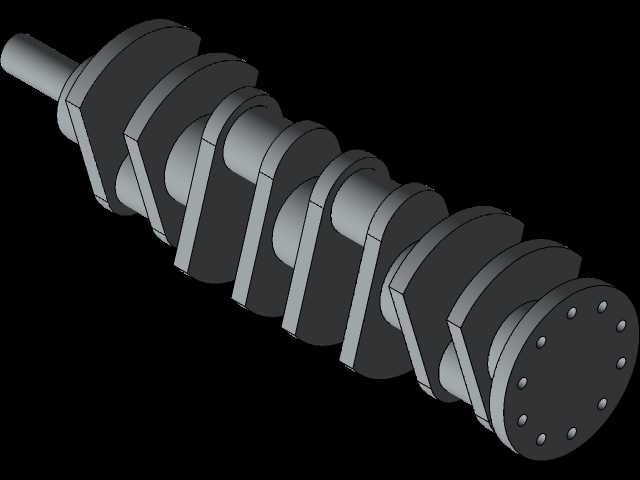

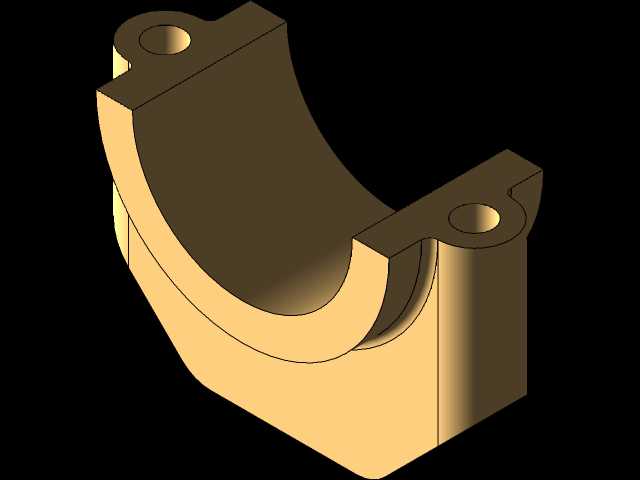

　　连杆部分采用工字形截面结构，在保证足够的抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴连杆轴颈上，轴瓦安装在大头孔内，与曲轴轴颈形成滑动摩擦副，配合压力润滑的机油油膜降低运动磨损。曲轴采用整体式锻造结构，四个连杆轴颈与主轴颈之间设置平衡块，用来平衡曲轴旋转时产生的离心力与活塞连杆组往复运动产生的惯性力，曲轴输出端设置法兰结构，可直接连接飞轮或者动力输出联轴器，将旋转扭矩传递给后续传动系统，前端则预留皮带轮、正时齿轮的安装位置，用来驱动配气机构、冷却水泵、发电机等附属部件。

　　从安装边界来看，整套直列四缸结构的轴向总长度适配常规1.3-1.6升排量内燃动力的舱体安装空间，曲轴主轴颈的同轴度公差控制在0.02mm以内，保证曲轴高速旋转时不会出现过大的径向跳动，活塞在上止点位置时，活塞顶部与缸盖燃烧室的间隙控制在0.8-1.2mm区间，既避免活塞顶碰气门或者缸盖，又能保证燃烧室的压缩比符合设计要求，保证燃烧效率。各运动部件之间的配合间隙都经过匹配设计，活塞与气缸壁的间隙控制在0.03-0.05mm，保证热机状态下活塞膨胀后不会在缸内卡滞，同时冷机状态下不会因为间隙过大出现敲缸异响。

　　在实际应用中，这套结构的做功循环遵循奥托循环原理，四个气缸按照1-3-4-2的点火顺序交替完成进气、压缩、做功、排气四个行程，曲轴每旋转两周完成一个完整的工作循环，持续输出稳定的旋转动力。建模过程中严格按照实际运动关系完成装配约束，活塞可沿气缸轴线做往复直线运动，连杆随活塞往复运动同时绕活塞销与曲轴连杆轴颈摆动，曲轴绕主轴颈轴线做连续旋转运动，完整还原了实际工作状态下的各部件运动轨迹，可直接用于运动仿真验证、教学演示或者结构参考设计，帮助设计人员快速理解往复式内燃动力的核心运动逻辑，也可作为同类动力产品改型设计的结构参考，减少前期结构构思的时间成本。
