变径锥形螺旋弹簧结构设计方案

　　这类变径锥形螺旋弹簧在工业场景里的适配范围比普通等径圆柱弹簧更广，最常见的应用场景覆盖汽车悬架的辅助缓冲段、小型冲压设备的复位缓冲结构、家用门锁的锁舌回弹机构、精密仪器的隔振支撑单元，甚至部分气动工具的冲击缓冲端也会选用该类结构。和常规等径弹簧不同，锥形结构的弹簧在受压过程中，圈径较小的一端会逐步嵌套进大圈的间隙中，整体压缩行程可以做到比同自由高度的圆柱弹簧大30%左右，不会出现普通圆柱弹簧压并后行程锁死的问题，在安装空间轴向尺寸受限的场合，这个特性可以大幅降低结构设计的空间压力。

　　从功能特性上看，该弹簧采用两端圈径渐变的结构，一端圈径小、一端圈径大，刚度呈现非线性变化特征：初始压缩阶段刚度较低，能吸收小幅度的振动冲击，随着压缩量增加，有效工作圈数逐步减少，刚度逐渐升高，可承受更大的冲击载荷，这种变刚度特性刚好匹配多数需要先软后硬缓冲的工况，比如车辆过减速带时的初段滤震、末段限位的需求，或是小型机械开关按压时的初段轻触、末段到位反馈的手感需求。材质选用常规的淬火硬化弹簧钢，表面做防锈氧化处理，抗疲劳性能可满足百万次循环压缩的使用要求，常规工况下不需要额外做表面防护处理，若应用在腐蚀环境中可更换为不锈钢材质绕制。

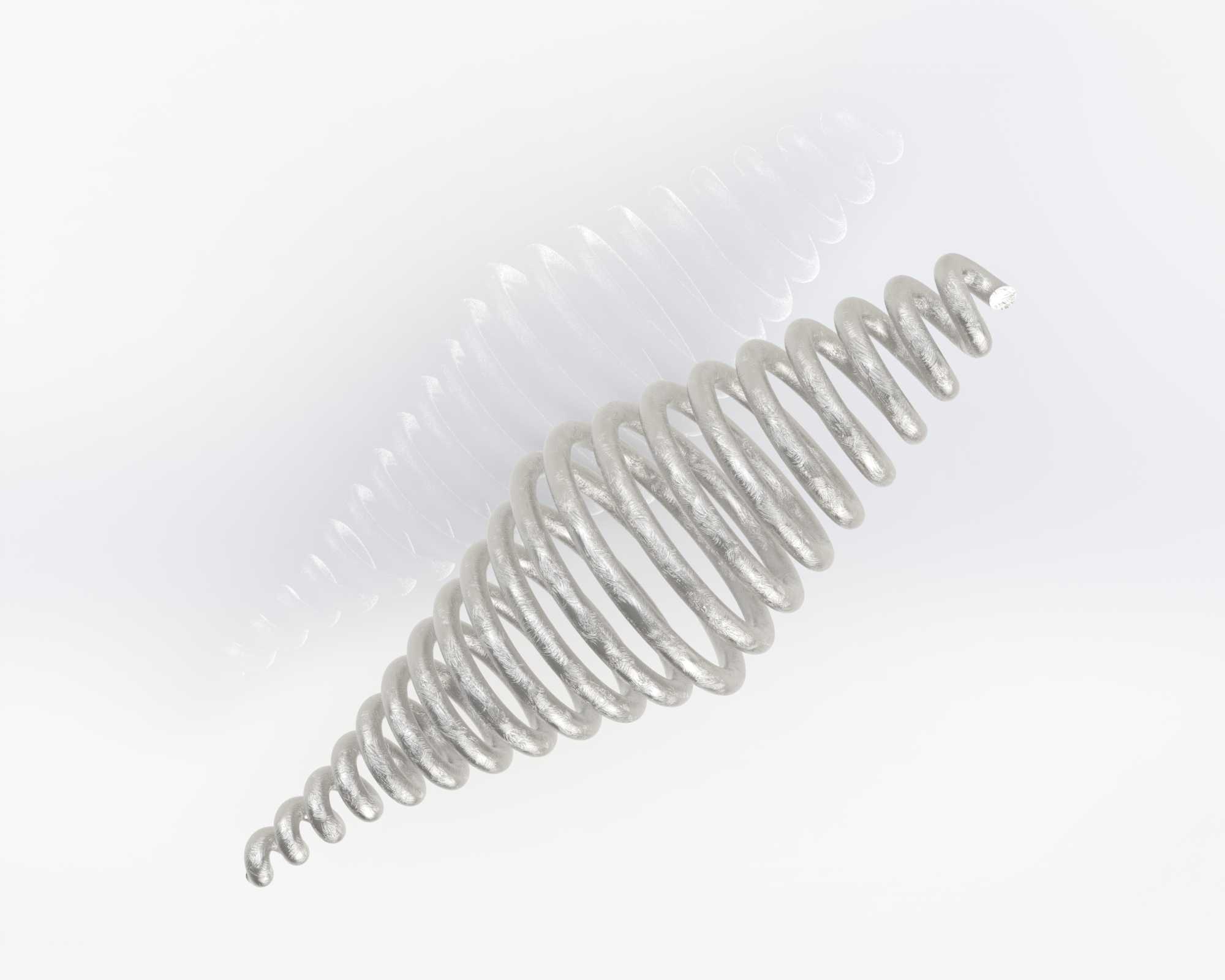

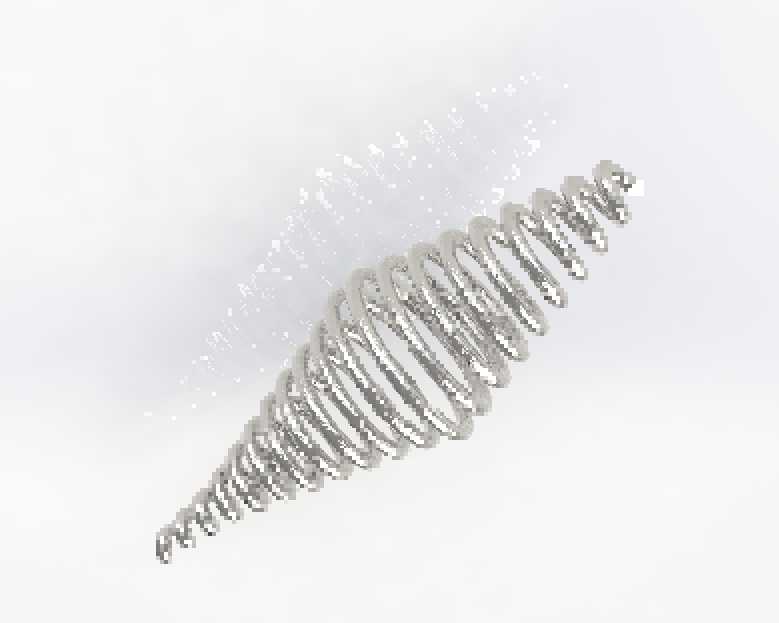

　　设计这类弹簧的时候，首先要确认安装边界的尺寸约束：大端圈径要匹配安装座的定位凹槽尺寸，避免弹簧受压时出现径向滑移，小端圈径要适配顶推部件的定位柱直径，保证施力点始终在弹簧轴线上，不会出现偏载导致的弹簧侧弯失效。有效圈数的计算需要结合目标刚度曲线调整，圈距从大端到小端可做等距或者渐变设计，等距圈距的弹簧加工难度更低，渐变圈距的弹簧可以更精准地匹配非线性刚度的需求。两端的支撑圈需要做并圈磨平处理，磨平长度不小于3/4圈，保证弹簧直立放置时的端面垂直度，避免安装后出现倾斜导致的受力不均。建模过程中需要先绘制两端的螺旋线路径，通过放样生成连续变径的螺旋引导线，再沿引导线扫描圆形截面得到弹簧本体，最后对两端的支撑圈做切除磨平处理，还原实际加工的端面特征，建模时要注意螺旋线的升角匹配实际绕制工艺，避免出现升角过大导致的加工干涉问题。

　　实际选型应用时，要注意该类弹簧的安装导向结构设计，因为锥形弹簧的径向稳定性比圆柱弹簧稍差，长径比超过2的工况下需要配套设置导杆或者导套，导杆直径要比弹簧最小圈径小1-2mm，预留足够的变形间隙，避免弹簧压缩时与导杆出现卡滞。弹簧的压并高度要小于安装空间的最小轴向间隙，避免极限压缩时出现刚性碰撞，同时要校核最大载荷下的弹簧切应力，确保应力值在材料的许用应力范围内，避免出现永久塑性变形。在隔振场景应用时，需要匹配系统的固有频率，调整弹簧的初始刚度，保证隔振效率达到设计要求，避免出现共振问题。这类弹簧相比普通圆柱弹簧，在相同的安装空间下可以获得更大的压缩行程和更平缓的刚度变化，在空间受限的缓冲、复位、隔振场景中是非常合适的弹性元件选择。
