锅炉烟道双管路导流对接结构

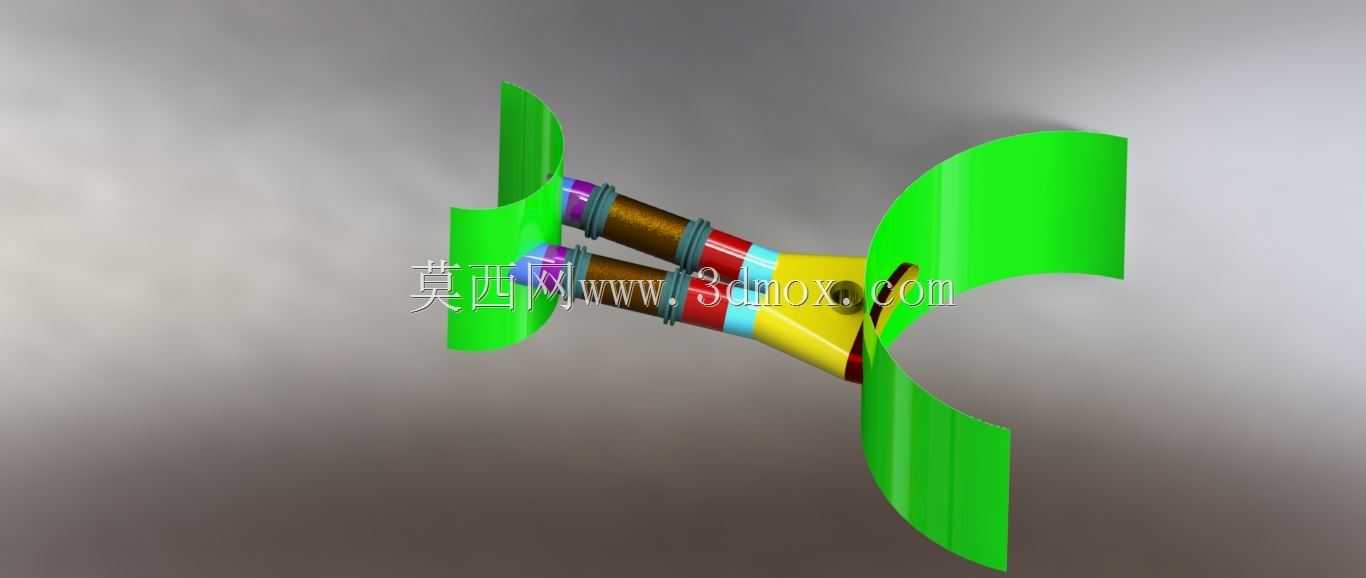

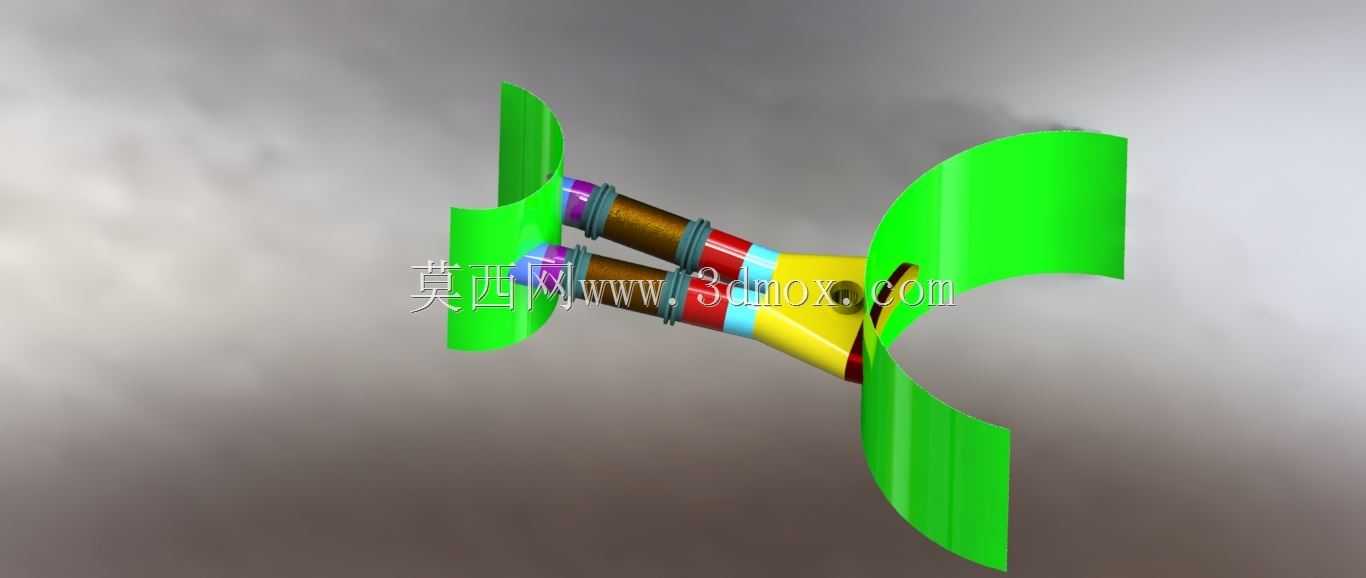

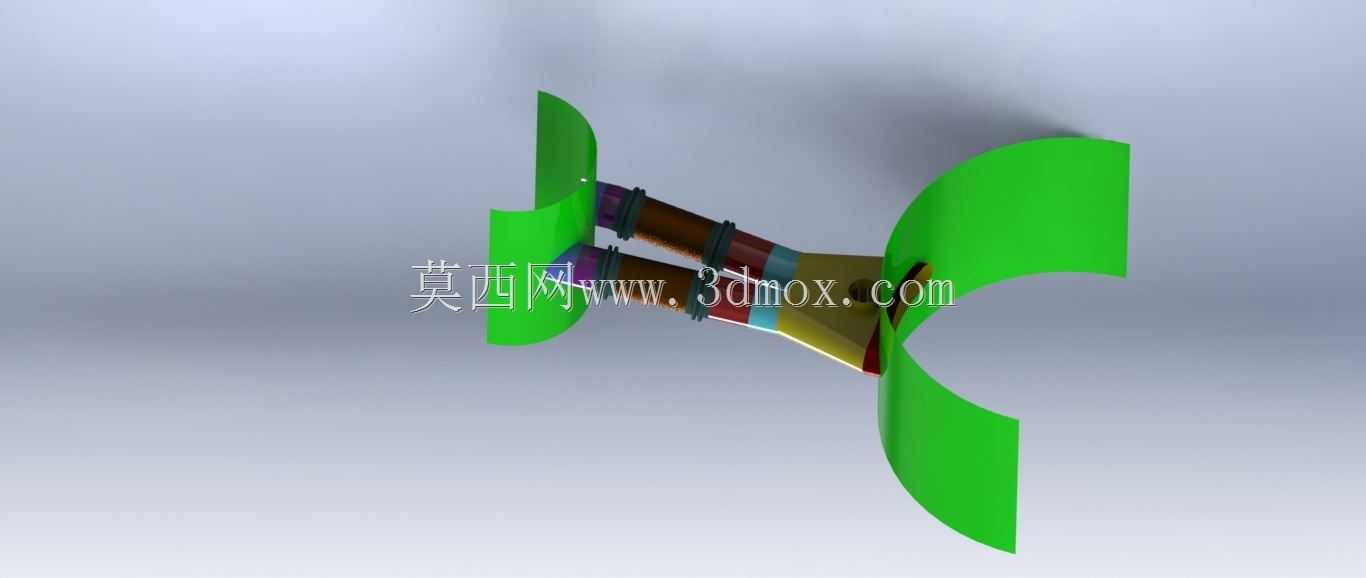

　　在锅炉辅机管路布置里，烟道分支对接往往不是单纯画两根圆管就完事，现场要兼顾烟气流向、检修空间、法兰对位和炉体侧壁开口边界。这套结构把两路并行的烟管从炉体侧部引出，末端通过弧形导流封板贴合炉壁曲面，中间用异径汇流段把两股气流收拢，适合中小型燃煤、生物质锅炉的尾部烟气导出场景，也可作为换热设备进出口烟道的对接参考。

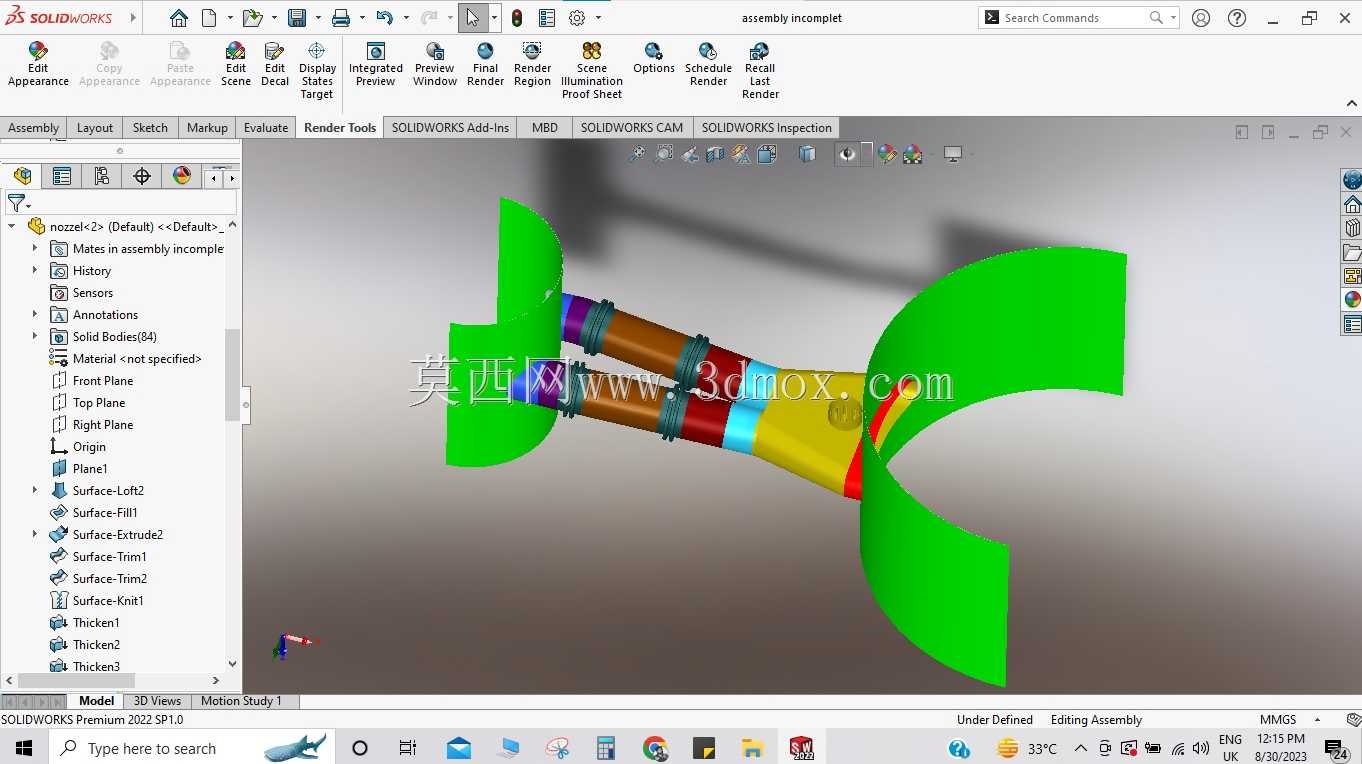

　　做结构建模时最先要卡住的是安装边界：炉壁侧的弧形封板不是装饰件，它的曲率必须和炉体外侧壁完全匹配，封板上开出的两个管孔中心距要和炉体预留接口对齐，孔边留足焊接坡口和补强板位置，避免现场安装时出现管端顶壁、焊缝无法施焊的问题。两路烟管沿气流方向分段设置了多道环形箍圈，这些箍圈一方面对应法兰连接位，方便管路分段运输、现场拼装，另一方面也作为管壁加强环，抵消烟道内负压带来的瘪管风险。

　　中间的汇流段采用渐变异形截面，从双圆管入口平滑过渡到单出口流道，内壁过渡圆角做了连续处理，目的是减少两股气流交汇时的涡流区——烟道里涡流不仅会增加引风机阻力，长期带尘气流冲刷还会在涡流死角磨穿管壁。管路不同色段对应不同功能分段：棕色段为直管输送段，红蓝分段对应法兰拆装位，黄色异径段为汇流过渡区，每段轴向长度按现场吊装空间拆分，单段重量控制在人工或小型吊具可操作的范围内。

　　外形尺寸上，双管中心距、各段管径、汇流段锥度都按锅炉烟气流量匹配，弧形封板的展开宽度超出管孔边缘一定距离，保证封板和炉壁的焊接密封面足够宽。建模过程中需要同步核对管路和周边平台、扶梯、除尘设备入口的相对位置，避免烟道引出后和检修通道干涉；法兰端面的螺栓孔方位要统一排布，方便后期加垫、紧固作业。这类烟道结构在实际投用后还要预留热膨胀余量，分段法兰之间可借助密封垫补偿少量轴向位移，异形汇流段底部可按需开设清灰口，应对烟气带尘堆积的问题。整个结构从炉壁贴合、管路导向到汇流过渡，每一处几何形状都直接对应现场安装、气流组织和后期维护的实际需求。
