CA6140车床用异形安装连接支撑件

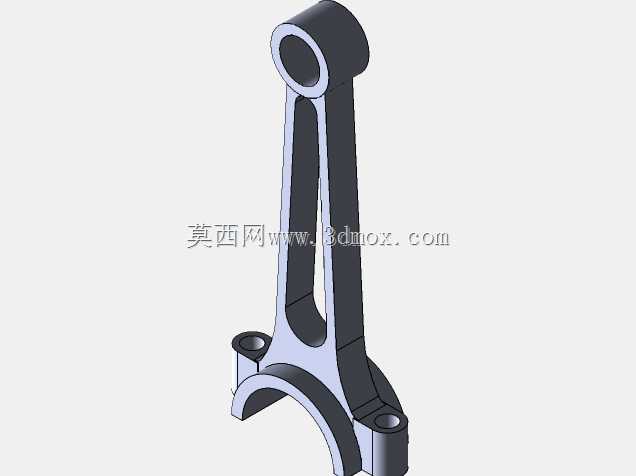

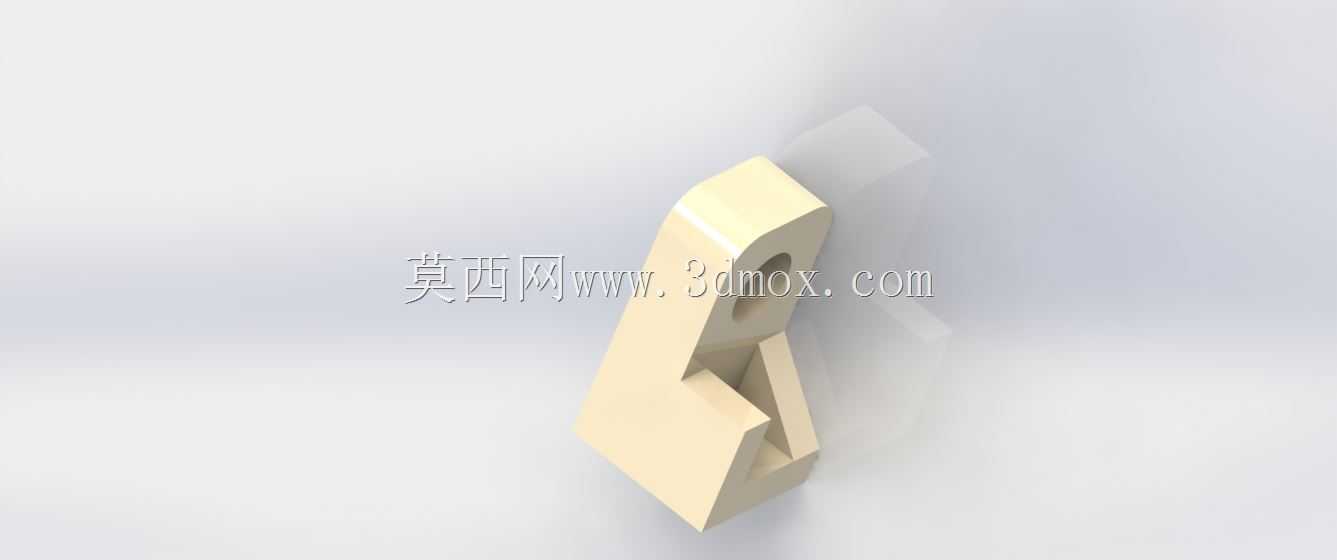

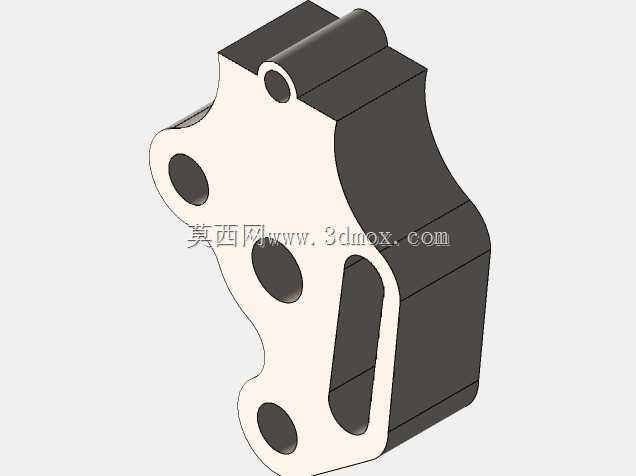

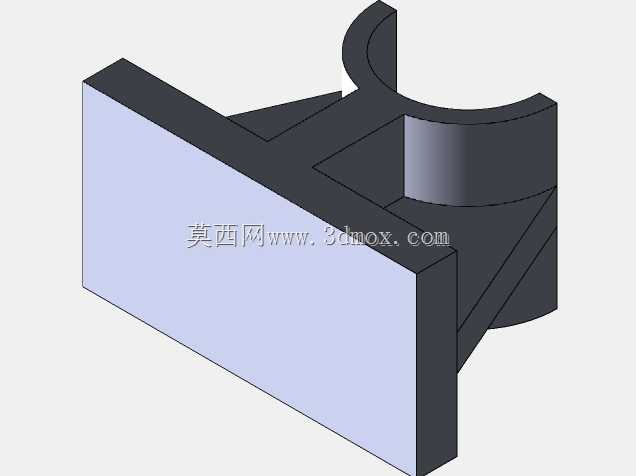

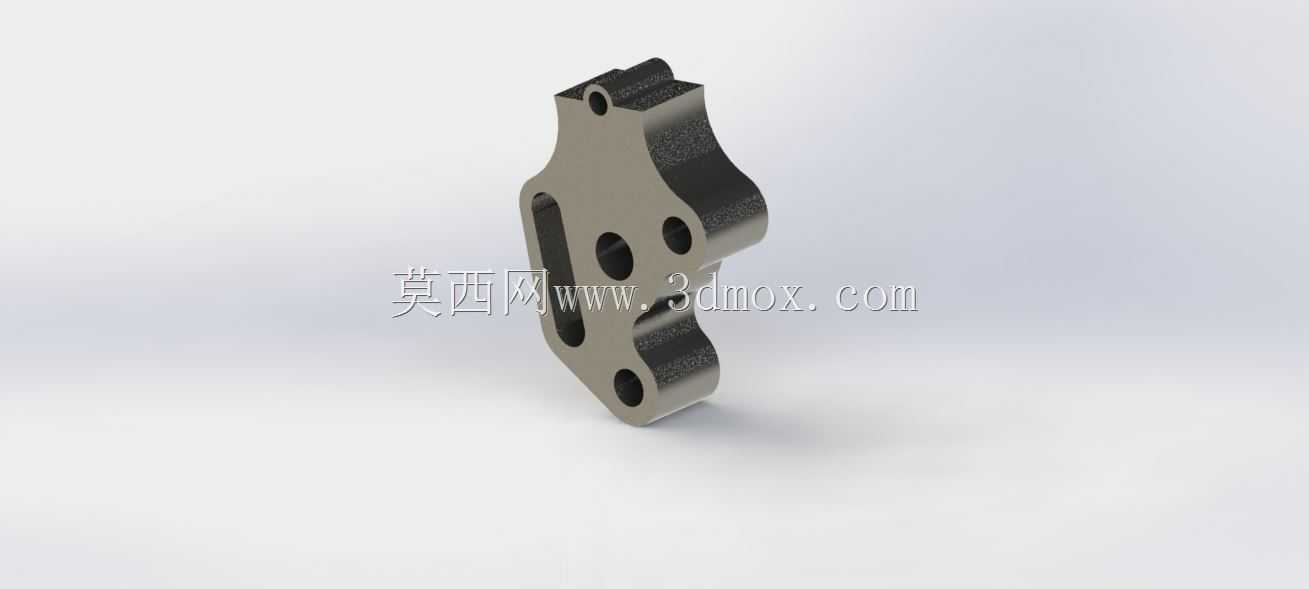

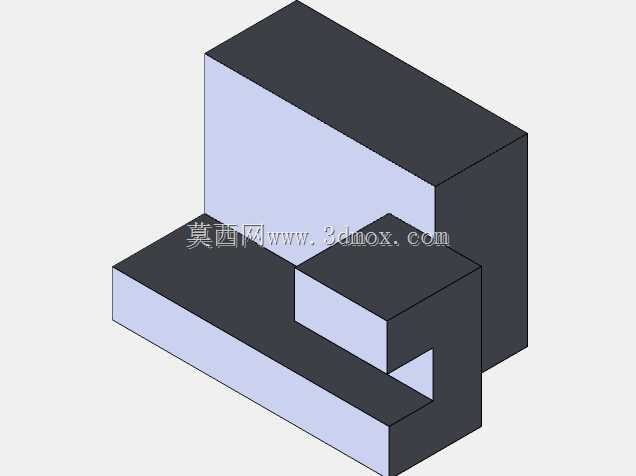

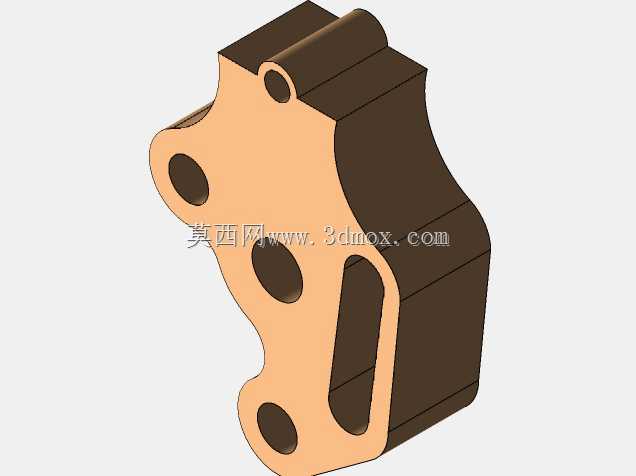

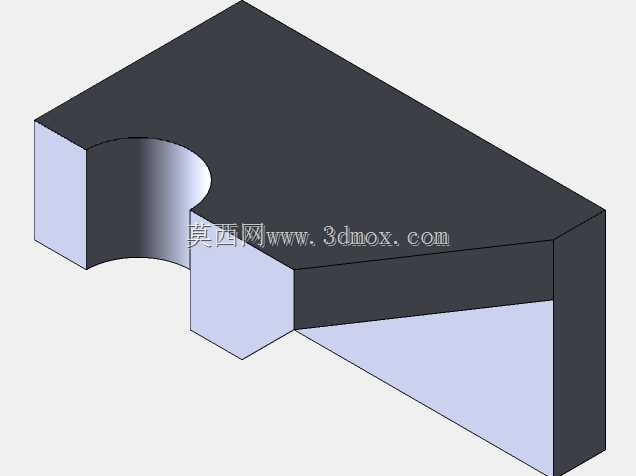

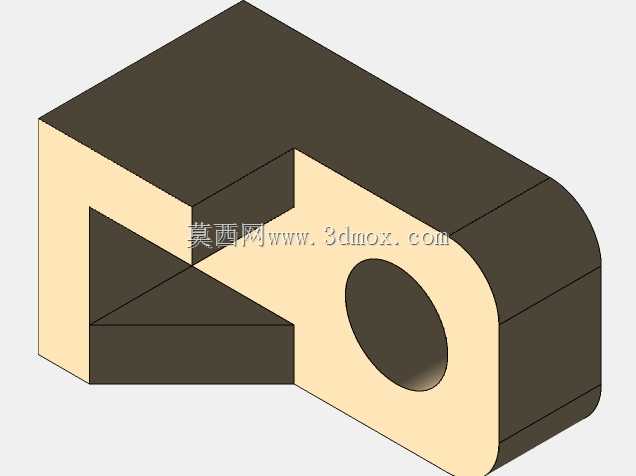

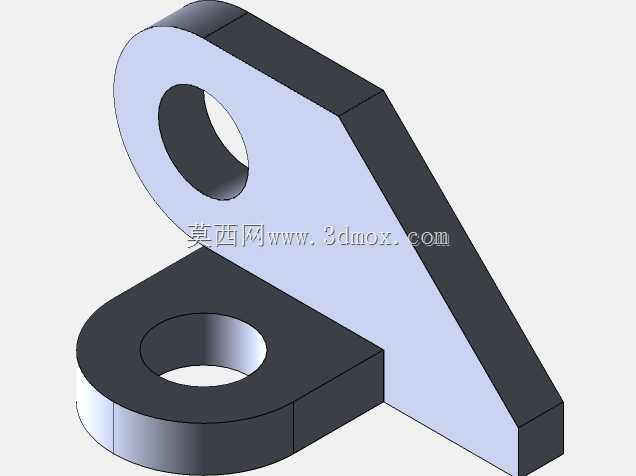

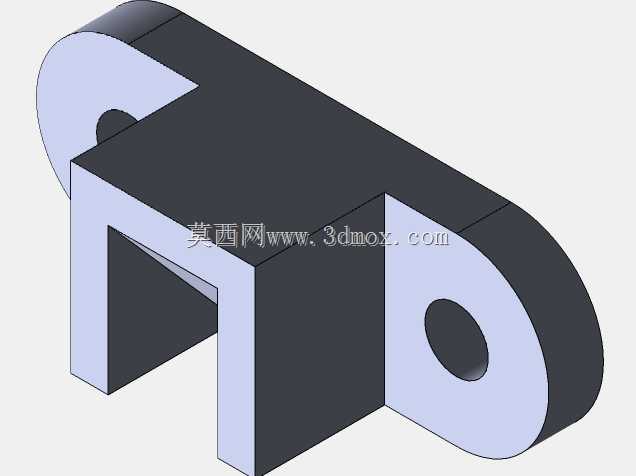

　　这款异形支撑连接件是CA6140普通车床进给箱与溜板箱传动链路中的配套安装构件，日常在车床的切削作业场景中，承担着传动摆杆组件的定位支撑、行程限位以及侧向载荷传导的作用，属于车床进给系统里容易被忽略但直接影响走刀稳定性的小型结构件。从实际使用场景来看，普通车床在进行外圆车削、端面切削、螺纹加工等工序时，进给系统的往复摆臂会持续产生交变侧向载荷，这款零件的非对称轮廓正是为了适配车床床身内侧的狭窄安装空间，避让周边的光杆、丝杆以及润滑管路，避免在进给全行程内出现运动干涉。

　　设计这款零件时，首先要匹配安装位的边界约束：零件整体采用扁平异形结构，厚度方向的尺寸严格控制在12mm，适配床身安装槽的预留间隙，三个呈三角分布的通孔分别对应摆臂销轴、定位销以及紧固螺栓的安装位置，其中上端的带缺口沉孔是为了实现快速装拆，不需要完全拧下紧固螺栓即可完成零件的更换调整，大幅降低日常维保的拆装难度。零件侧面的长条形通槽并非减重设计，而是为摆臂的摆动行程预留的运动避让空间，槽宽的公差控制在H7级别，避免摆臂运动时出现卡滞或者旷量。零件的两个弧形端面分别对应两个限位接触面，表面粗糙度要求达到Ra1.6，减少长期往复接触产生的磨损，延长零件的使用寿命。

　　从建模逻辑来看，这类非对称零件不能采用对称拉伸的偷懒做法，需要先根据车床的实际安装空间绘制闭合的外轮廓草图，优先保证三个安装孔的位置度公差，再通过拉伸凸台生成基体，之后对安装孔、避让槽进行切除特征建模，最后对所有锐边进行C0.5的倒角处理，避免安装时划伤操作人员，同时减少应力集中点。零件的材质选用45号钢，后续进行调质处理达到HB220-250的硬度要求，两个弧形接触面做高频淬火处理，硬度提升至HRC40-45，应对长期的摩擦接触。在实际装配时，这个零件需要先通过定位销完成初定位，再拧紧紧固螺栓，安装后要手动盘动进给摆臂，确认全行程无卡滞、无异常旷量，才能进行后续的整机调试。这类小型支撑件虽然结构不复杂，但尺寸公差、形位公差的控制直接影响车床进给的平稳性，要是安装孔位置出现偏差，很容易导致走刀抖动，直接影响工件的加工表面质量。
