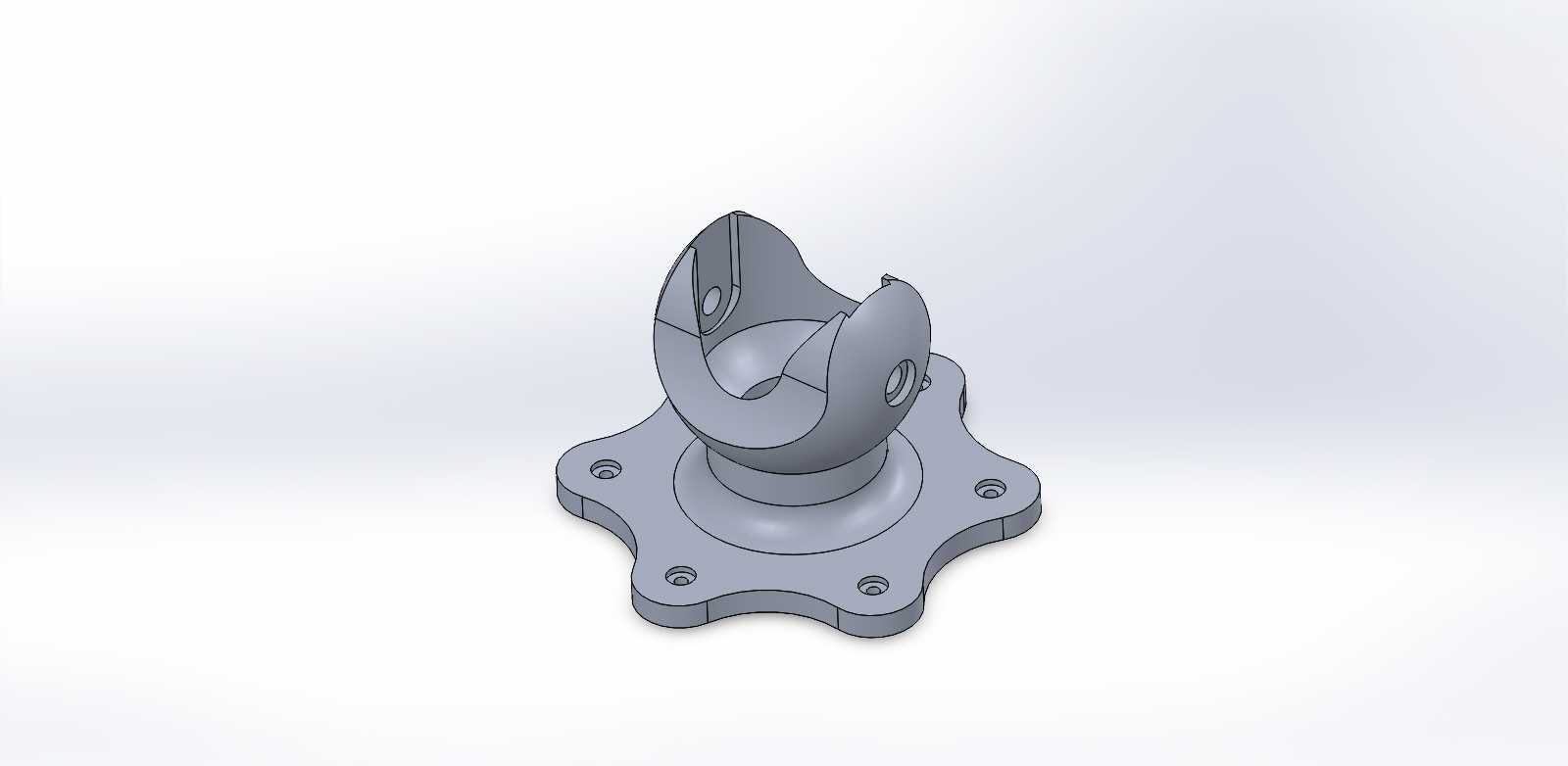

法兰底座铰接万向连接支座结构

　　这类带法兰底座的铰接支座，在工业传动、工装夹具、可调支撑机构里应用十分广泛，最常见的场景是生产线可调挡停机构、工装夹具的角度调节支撑、轻型设备的俯仰角度调整工位，部分小型输送线的侧向导轮安装座也会采用同类结构，依靠上部的叉形铰接位实现连接端的角度偏转，配合底部的法兰安装面实现整机的固定，兼顾连接灵活性与安装可靠性。从结构功能来看，底部的五边形法兰盘并非随意设计，五个安装孔沿法兰周向均匀分布，相比圆形法兰在同等安装空间下能提供更均匀的压紧力，同时五边形的外轮廓在安装时可以起到防转定位的作用，安装孔采用沉头设计，装配后螺栓头完全沉入法兰盘面，不会突出安装面干涉其他部件，法兰盘与上部铰接主体之间做了大圆角过渡，避免应力集中在连接根部，

　　在承受侧向倾覆力矩时能有效分散应力，降低根部断裂风险。上部的叉形铰接结构，两个耳片同轴设置铰接孔，其中一个耳片外侧设计了定位凸台，用来安装铰接轴的限位卡簧或者轴端挡圈，铰接孔的内壁做了粗糙度控制要求，装配时可以加装铜套或者自润滑轴承，降低铰接转动时的磨损，叉形开口的宽度根据配套的连接接头尺寸设计，预留了足够的转动间隙，保证连接端在设计角度范围内偏转时不会出现卡滞，铰接位的球形内腔设计，让连接端除了绕铰接轴的俯仰转动外，还能实现小范围的周向偏转，相比普通的单轴铰接结构，自由度更高，能补偿安装时的位置误差，避免装配时出现过定位导致的机构卡涩。设计这类支座时，首先要确定的是底部安装边界，法兰盘的最大外轮廓尺寸需要匹配安装工位的预留空间，

　　五个安装孔的中心距要符合常用的安装孔位规范，沉头孔的深度要匹配对应规格内六角螺栓的头部尺寸，保证螺栓锁紧后头部不高出法兰面0.2mm以上。上部铰接部分的尺寸需要根据承受的载荷计算，耳片的厚度要满足剪切强度要求，铰接孔的直径要匹配常用的铰接轴规格，叉形开口的间距要保证配套连接件转动时不会与耳片内壁发生摩擦，球形内腔的球面半径要与配套的球头接头尺寸匹配，间隙控制在0.1-0.2mm之间，既保证转动灵活，又不会出现过大的旷量。实际应用中，这类支座常用来连接可调角度的支撑杆、缓冲器、导向轮组件，在轻型自动化设备的角度调节工位，不需要复杂的调整机构，只需要松开铰接轴的锁紧螺母，调整到需要的角度后重新锁紧即可完成工位调整，维护十分方便。

　　相比焊接式的固定支座，这种一体加工的铰接支座整体强度更高，没有焊接变形带来的位置误差，安装后不需要额外的校正工序，表面采用喷砂氧化处理后，具备不错的防锈能力，在一般的工业车间环境下长期使用也不会出现锈蚀卡滞的问题。建模过程中，法兰盘的五个安装孔采用阵列特征生成，保证孔位的位置度误差控制在0.05mm以内，上部铰接耳片的同轴孔采用一次拉伸切除特征生成，保证两个孔的同轴度，避免后续装配时铰接轴无法顺利穿入，根部的过渡圆角采用变半径圆角设计，在应力集中最大的位置加大圆角半径，进一步提升结构的抗疲劳强度，所有的棱边都做了0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员。
