纳瓦拉NP300皮卡底盘防护底护板结构设计

　　这款针对纳瓦拉NP300开发的底盘护板，核心应用场景覆盖非铺装路面穿越、户外越野、矿区作业、林道行驶等复杂路况，主要作用是阻隔行驶过程中飞溅的碎石、凸起的岩石、硬质土坡、倒伏树枝对底盘核心部件的直接冲击，避免油底壳、变速箱壳体、分动箱、转向拉杆、燃油管路等外露底盘部件出现磕碰变形、破损渗漏等故障，同时也能减少泥水、盐碱物质长期附着在底盘金属部件表面造成的锈蚀问题，降低日常底盘养护的清理难度。

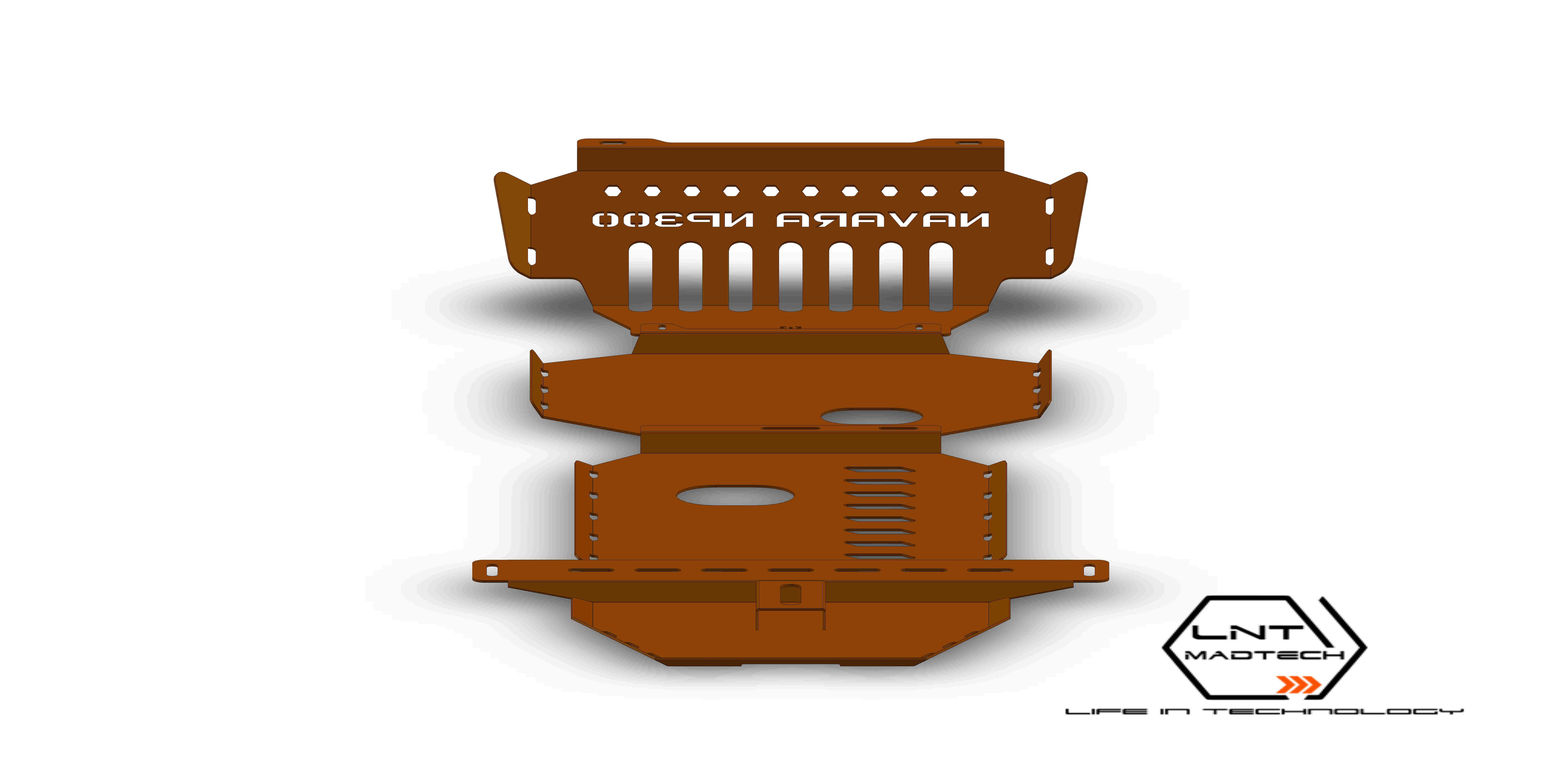

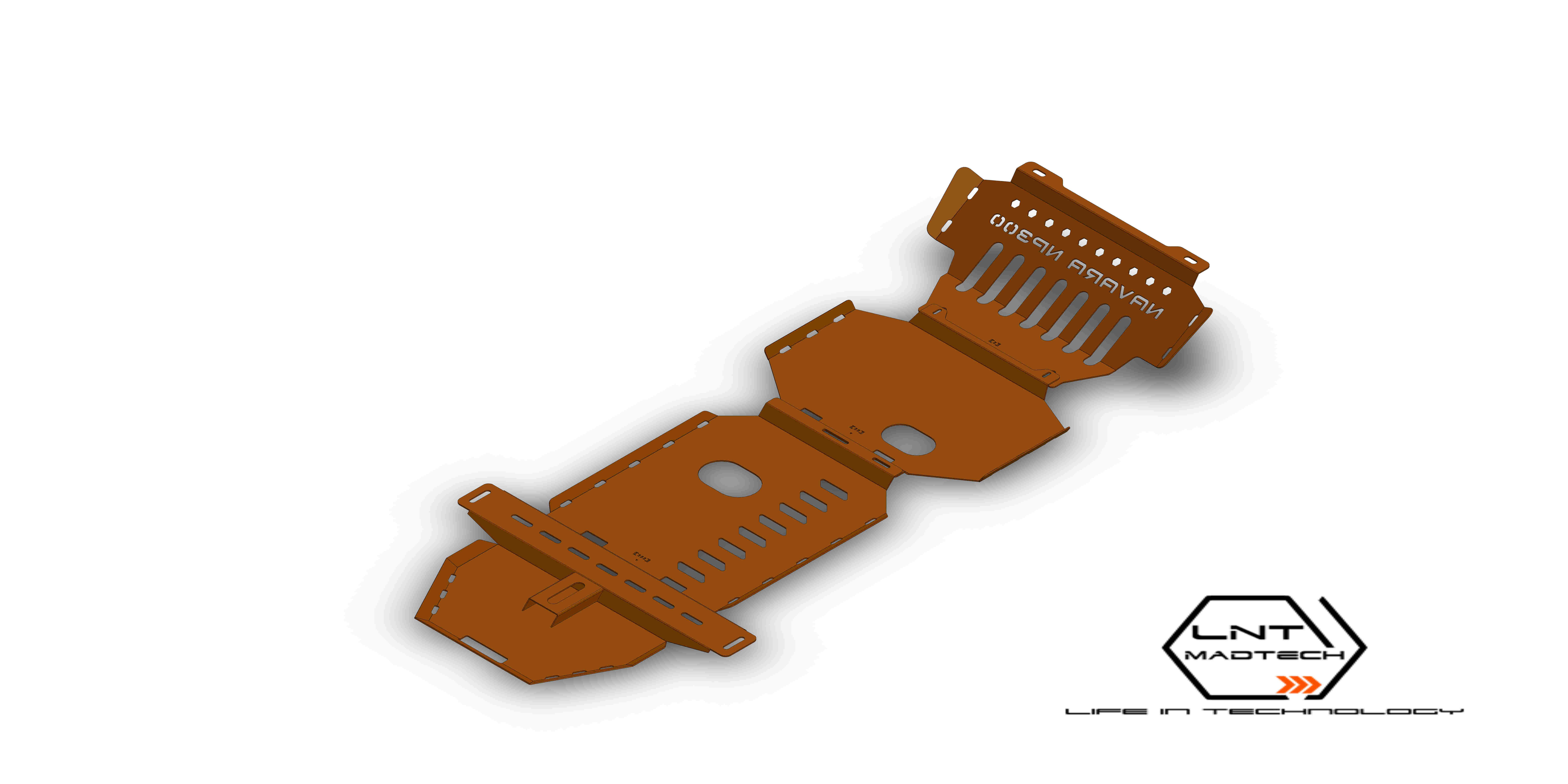

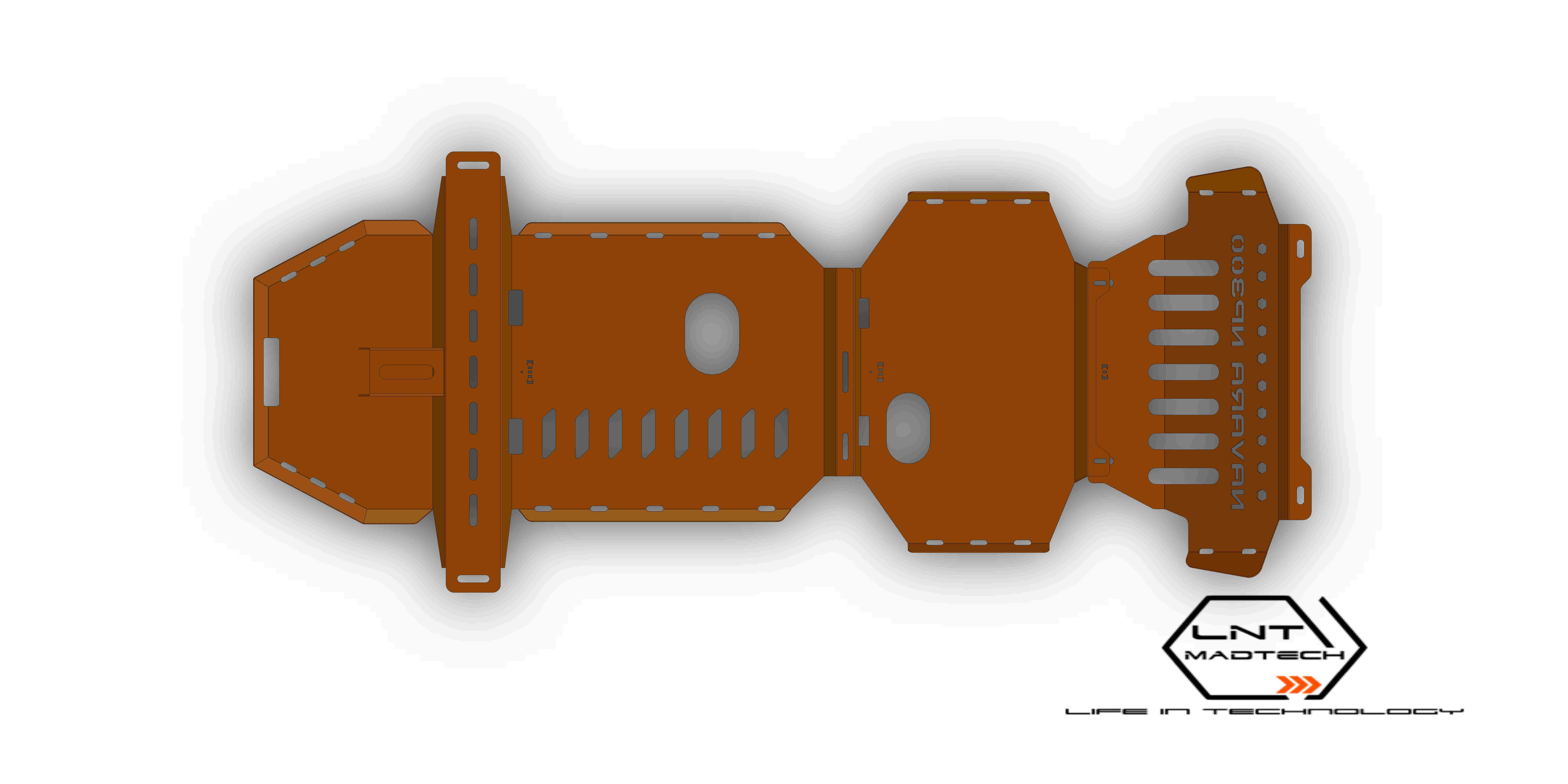

　　从结构设计逻辑来看，护板采用分段式模块化布局，对应底盘不同区域的防护需求做了差异化的厚度与加强设计，前段对应发动机油底壳区域做了大角度迎击斜面，能够在车辆托底时将冲击力沿斜面分散到两侧车架安装点，避免单点受力直接挤压油底壳；中段对应变速箱与分动箱区域预留了精准的检修开口，日常保养更换机油、变速箱油时无需整体拆卸护板，仅需打开对应检修盖板即可完成操作，兼顾防护性与维保便利性；后段对应油箱与后差速器区域做了格栅式镂空设计，既保证了底盘部件行驶过程中的散热需求，避免护板完全封闭导致热量积聚影响传动系统工作温度，又能通过格栅筋条阻挡大尺寸硬物的冲击，平衡防护性能与散热要求。

　　安装边界完全匹配纳瓦拉NP300的原厂底盘孔位，无需在车架上额外打孔、焊接，所有安装点均对应原厂底盘预留的螺纹孔位，采用高强度螺栓配合减震衬套连接，能够避免行驶过程中护板与车架之间产生共振异响，同时安装点位置做了局部加厚的翻边加强处理，防止长期越野颠簸工况下安装孔出现撕裂变形。护板整体外形贴合底盘原有轮廓，没有突出于底盘最低点的结构，不会缩减车辆的原有通过角、离去角，避免护板本身成为托底的最先受力点，两侧边缘做了向上的翻边处理，能够引导车轮卷起的泥水向护板外侧流动，减少泥水进入护板与底盘之间的空腔堆积。

　　细节设计上，护板表面冲压有多道纵横交错的加强筋，在不增加板材整体厚度的前提下大幅提升结构抗冲击强度，相比平面板材的抗形变能力提升40%以上，能够承受大角度岩石冲击而不出现凹陷变形；所有镂空孔位的边缘都做了钝化包边处理，避免后期安装、维保过程中锋利边缘割伤操作人员，同时也减少应力集中导致的孔位开裂风险；护板与底盘部件之间预留了10-15mm的安全间隙，即使护板受到冲击产生轻微形变，也不会直接挤压到底盘的管线、壳体部件，预留的间隙也能保证空气在护板与底盘之间正常流通，带走传动系统工作产生的热量。针对越野场景常见的长距离泥泞路段行驶，护板表面做了不沾泥的顺滑处理，减少泥土附着增加的车身自重，同时也避免泥土长期附着导致的护板腐蚀。不同分段的护板之间采用搭接式连接，相邻段护板有30mm的重叠区域，能够避免石块从分段缝隙中飞入撞击底盘部件，连接点同样采用减震衬套隔离，阻断振动传递路径，降低行驶过程中的异响概率。

　　在实际使用场景中，这款护板能够应对中等强度越野穿越的防护需求，对于日常城市道路行驶中遇到的修路路段坑洼、路面遗撒硬物也能起到有效防护作用，相比原厂的塑料护板，抗冲击能力有量级提升，同时相比市面上常见的整块式钢板护板，模块化设计的单块重量更轻，单人即可完成安装拆卸，不会过多增加车辆前桥负载，对车辆悬挂、油耗的影响控制在极低水平。安装完成后不会影响车辆的原厂质保，所有安装点均不改动原车结构，拆卸后可完全恢复底盘原厂状态，兼顾了改装防护与原车状态保留的需求。
