三英寸法兰式超声波流量测量装置

　　在油气长输管线、城市燃气管网、化工流体输送工段的现场运维与新建产线布设中，管线内介质流量的连续精准计量是生产调度、能耗核算、贸易交接的核心数据支撑，这款三英寸通径的法兰式超声波测量装置，正是针对这类封闭管道流体计量场景开发的在线检测设备。区别于传统节流式、容积式流量计需要截流、存在压损、易受介质杂质磨损的短板，该设备采用时差法超声波检测原理，通过管段本体上集成的换能器组发射、接收穿过流体的超声波信号，捕捉顺流、逆流方向的声波传输时间差换算介质流速，全程无接触检测，不会对管内流场造成额外扰动，也不存在运动部件磨损问题，长期运行稳定性更强，适配洁净气体、低黏度液体等多种介质的计量需求。

　　从结构设计逻辑来看，该装置采用一体化管段式集成方案，将测量流道、换能器安装座、信号处理变送舱整合为单一刚性总成，避免了分体安装带来的对位偏差、信号衰减问题。主体测量管段采用等径直管结构，两端配备标准凸面带颈法兰，法兰密封面、螺栓孔中心距严格遵循对应压力等级的管道法兰规范，安装时可直接与同通径的工艺管线法兰对接，无需额外定制变径接头，能大幅缩短现场施工周期。管段内壁做了高精度珩磨处理，粗糙度控制在较低水平，减少流体经过时的紊流产生，同时在换能器安装位置做了流道平滑过渡设计，避免局部凸起造成的流场畸变，保证测量段流态稳定，从结构层面降低计量误差。

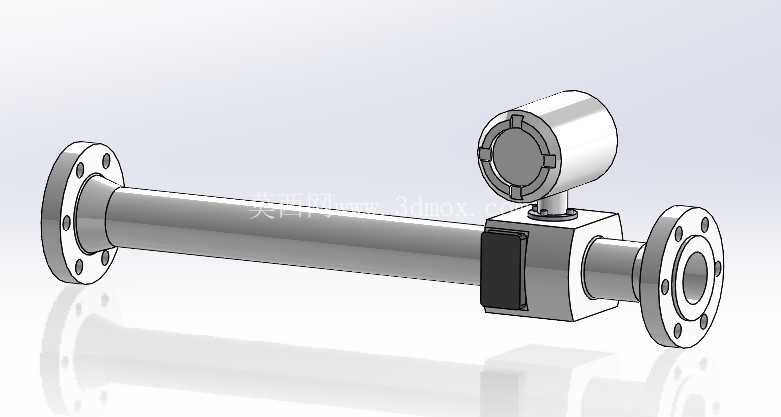

　　顶部的圆柱形变送舱通过密封转接座与管段本体连接，舱体采用防爆密封结构，内部集成信号处理电路、输出模块，可直接将流量数据转换为标准工业信号上传至中控系统，舱盖采用快开旋压结构，方便现场运维人员在不拆解管线的情况下完成参数校准、模块更换操作。管段侧面的黑色模块为接线腔体，采用防水防尘密封设计，预留的线缆接口可适配工业现场常见的格兰头规格，布线时可直接穿管接入，满足户外、化工车间等复杂工况的防护要求。

　　从安装边界维度考量，该三英寸规格的测量装置整体长度控制在同通径法兰安装的常规间距范围内，安装时只需保证装置前后预留足够的直管段长度——上游侧预留不小于10倍管径长度的直管段、下游侧预留不小于5倍管径长度的直管段，即可规避弯头、阀门等阻流件带来的流态紊乱影响，无需额外加装流动整流器。设备整体重量控制在同规格金属管段流量计的合理区间，安装时无需额外做承重支撑，依托两端法兰的连接强度即可完成固定，适配水平、垂直等不同走向的管线安装需求。在实际选型应用中，该类超声波测量装置可覆盖较宽的流速测量范围，低压损的特性也让其适合在低压力输送管网中使用，不会因为加装计量设备造成管网末端压力不足的问题。建模过程中对法兰螺栓孔的位置度、密封面的平面度、换能器安装孔的同轴度都做了严格的参数还原，保证模型导入装配环境后可直接完成管线干涉检查、安装空间模拟，结构设计人员可直接基于该模型完成管线排布的适配调整，无需重新测绘设备外形尺寸，能有效提升工业管线设计阶段的工作效率，减少现场安装时出现的尺寸 mismatch 问题。
