皮卡适配钢制后防护保险杠结构设计

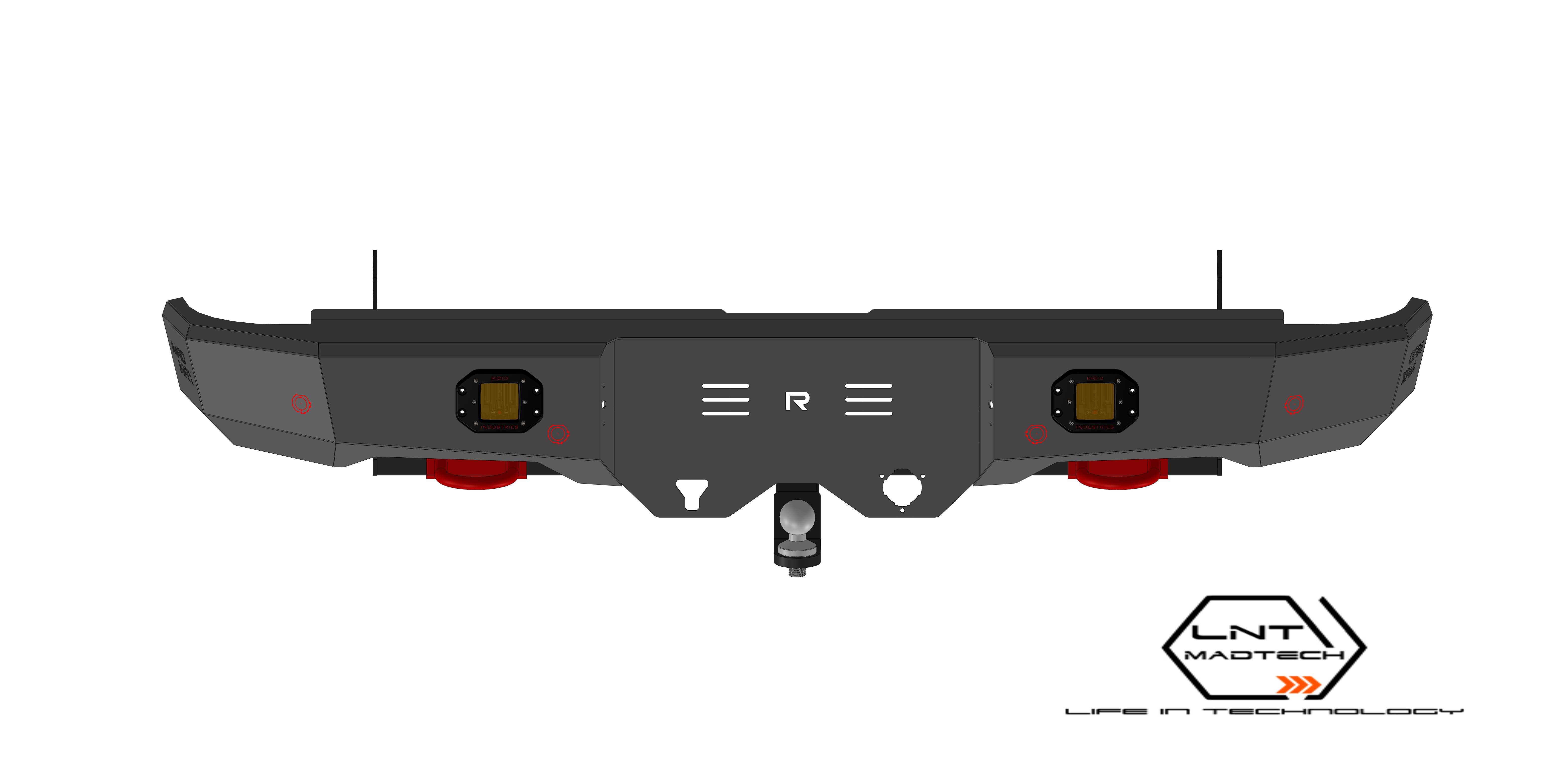

　　这款钢制后保险杠的设计，核心围绕皮卡车型的户外使用场景展开，针对非铺装路面行驶、户外作业、越野穿越过程中车尾易受撞击、剐蹭的痛点做了定向结构优化。不同于乘用车辆的装饰性后杠，这款产品完全以功能性为核心导向，主体采用厚壁钢板冲压焊接成型，整体结构做了分区受力设计，中部主体区域对应车架尾部安装点，直接承接来自后方的撞击载荷，两侧延伸段贴合皮卡后翼子板的轮廓弧度，避免极限越野工况下轮胎跳动、侧方剐蹭损伤车身钣金。

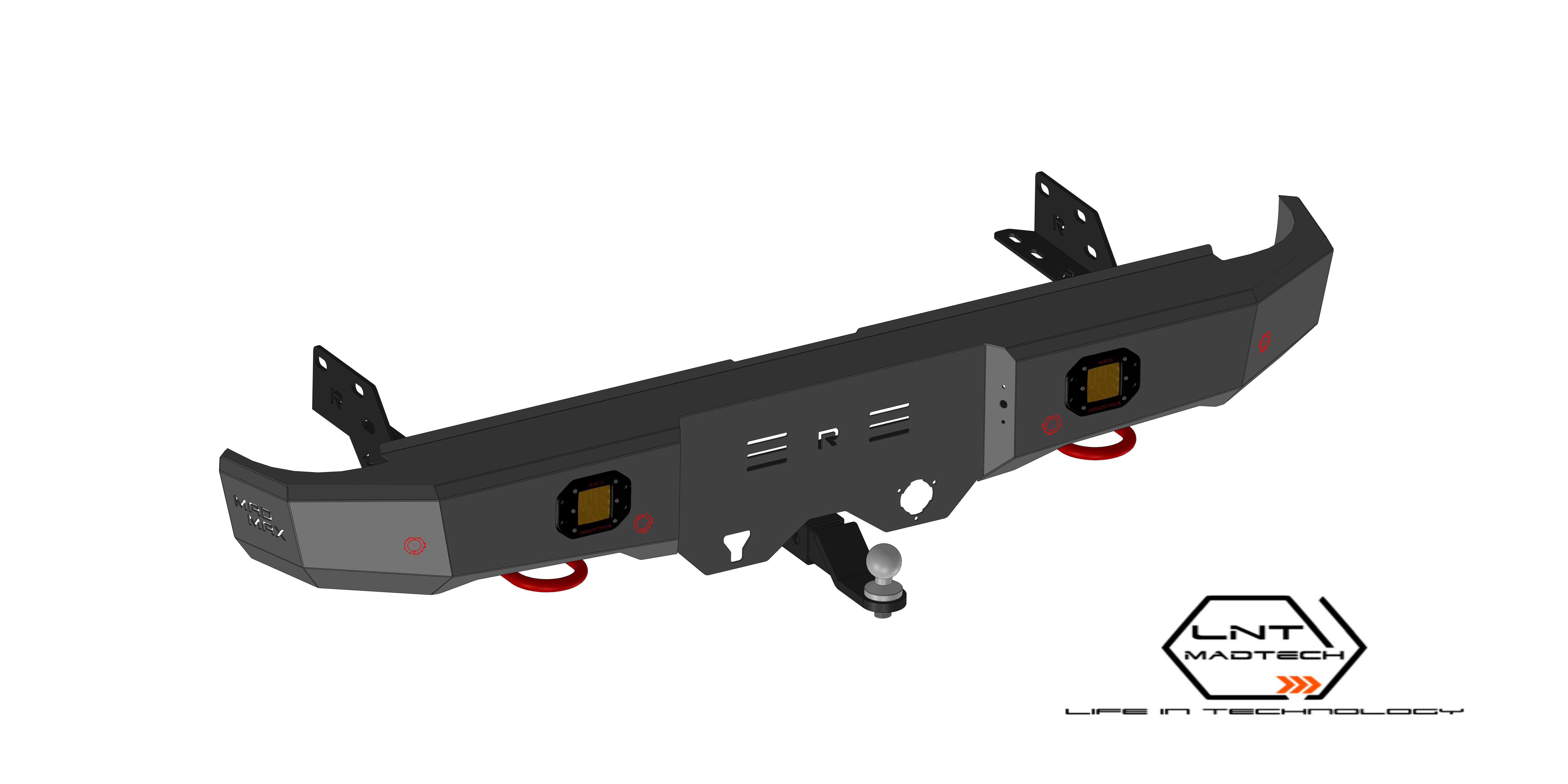

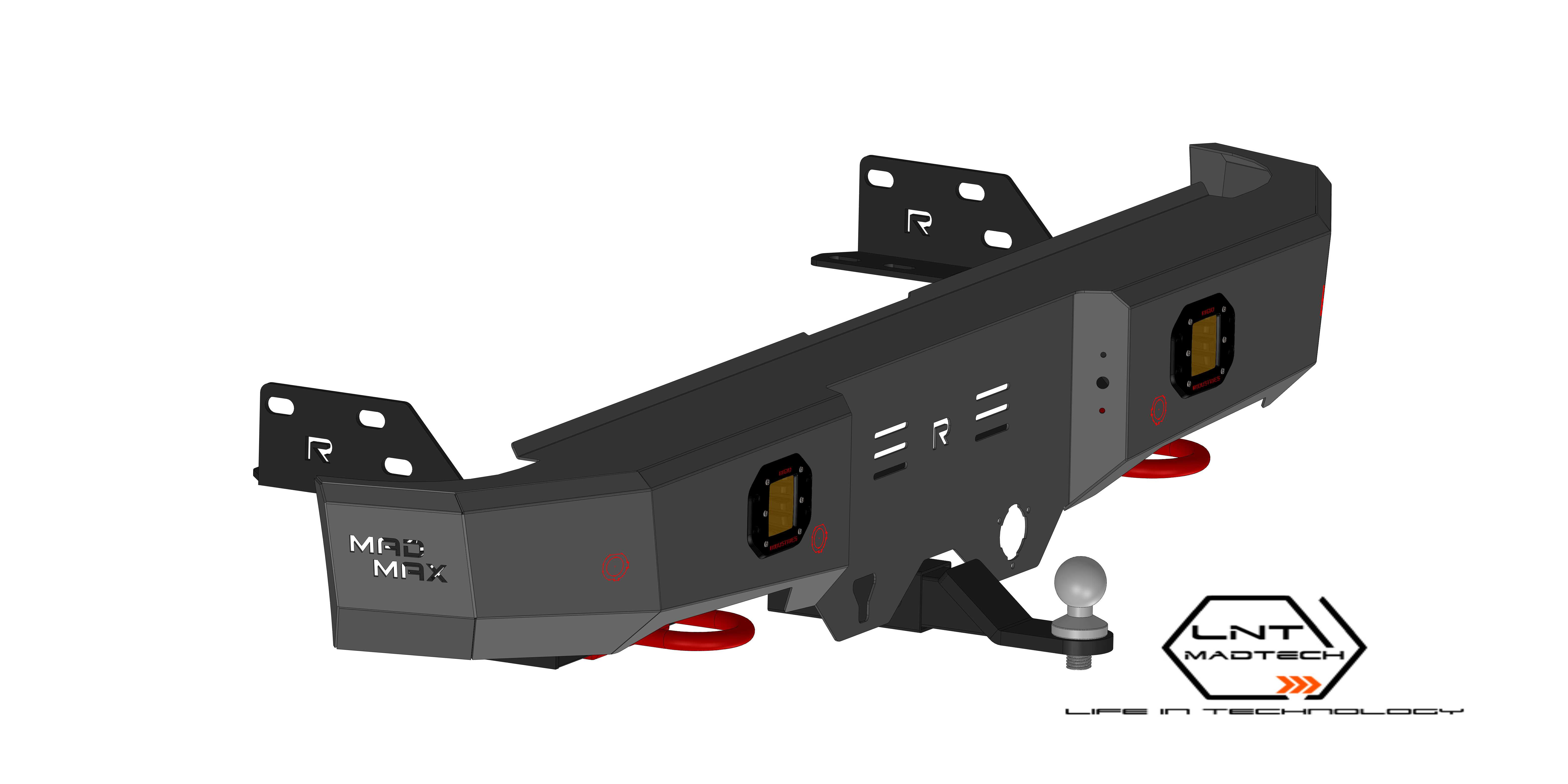

　　从安装边界来看，这款后杠完全匹配对应车型的原厂车架安装孔位，不需要对车身做切割、打孔改动，安装时直接通过高强度螺栓与车架尾部的预留安装座连接，整体安装后向外突出的距离控制在合理范围，既不会超出车身宽度过多影响城区通行，也能在发生低速追尾、后方障碍物碰撞时率先承接冲击力，避免撞击力直接传递到车身后围板、货箱尾部结构。杠体中部预留了拖车方口安装位，可直接适配标准规格的拖车钩、拖车臂，满足皮卡拖拽房车、户外救援拖拽、挂载后置装备架的使用需求，方口周边做了加强筋焊接处理，拖拽载荷直接传递到车架主体，避免局部受力变形。

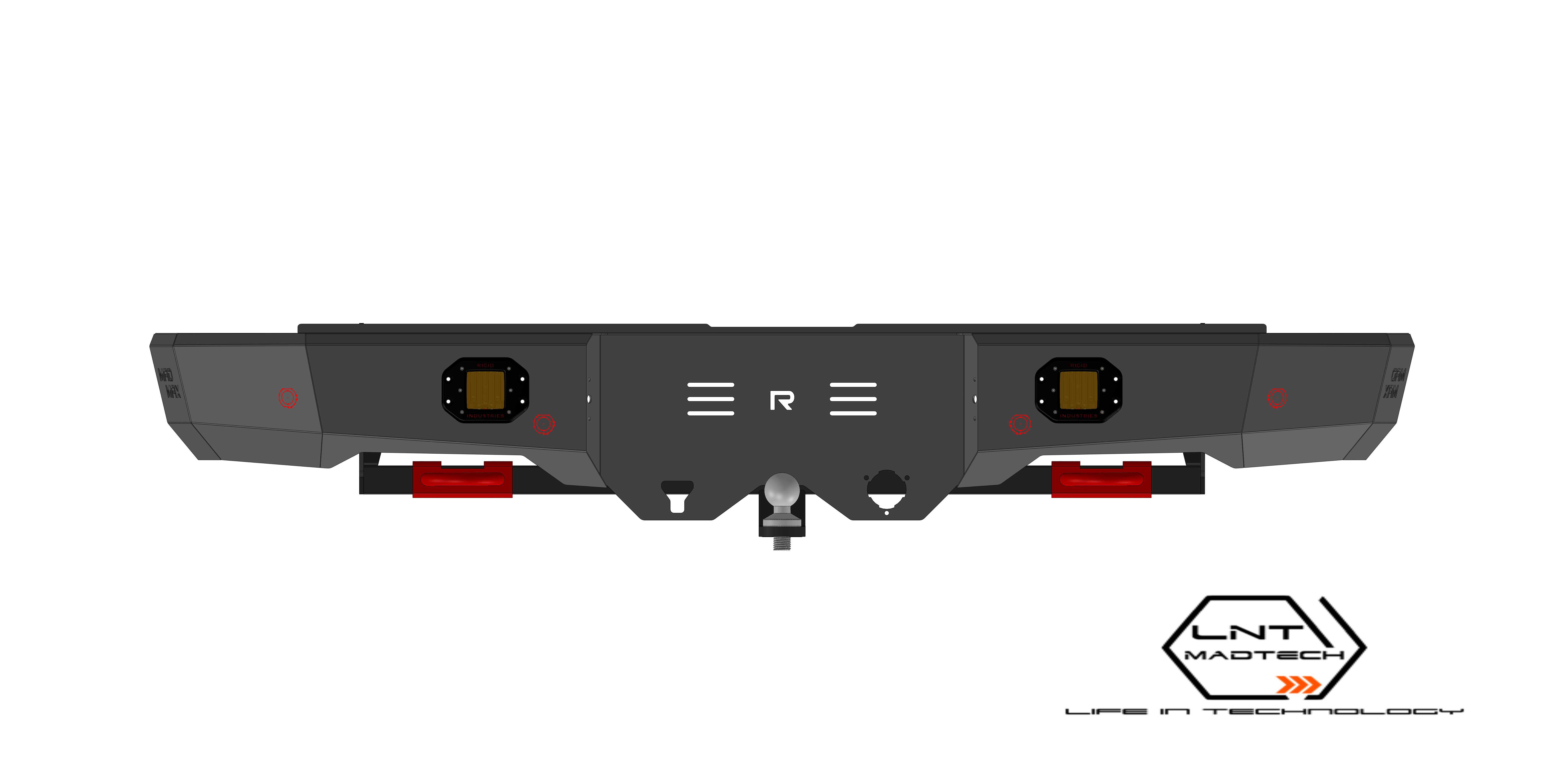

　　杠体两侧对称预留了辅助灯安装位，可适配方形越野辅助灯、倒车补光灯的安装，接线位预留了防水过孔，避免户外穿越时泥水侵入线路造成故障。灯位下方集成了红色反光标识结构，无需额外粘贴反光条即可满足道路行驶的安全标识要求。杠体下部的两个对称预留孔位，是为牌照安装、后置雷达探头预留的安装位，适配不同地区的牌照安装规范，同时不会遮挡原厂倒车雷达的探测角度，避免安装后杠影响原车的倒车辅助功能。

　　设计过程中针对不同品牌皮卡的尾部轮廓做了适配性调整，对应不同车型的后围弧度、车架宽度、排气管走位做了差异化的结构避让，比如针对侧置排气的车型，在杠体对应侧做了内凹避让结构，避免排气高温长期烘烤杠体造成漆面老化、结构变形；针对带后拖车钩原厂配置的车型，直接在对应位置做了开孔避让，保留原厂拖车功能的同时叠加防护性能。杠体的表面处理采用户外级粉末喷涂工艺，耐砂石冲击、耐紫外线老化，长期在户外暴晒、泥水冲刷的环境下也不易出现锈蚀、掉漆问题。

　　从实际使用场景来看，这款后杠不仅能在越野穿越时抵御后方石块、倒伏树木的撞击，在城区日常使用时也能应对低速追尾、停车时后方车辆的剐蹭，降低车辆的维修成本。同时杠体的集成化设计减少了后期改装的额外打孔、焊接工作量，维修更换时可直接拆装，不需要对车身做额外修复。结构设计阶段通过有限元分析做了载荷校核，确保中部拖拽位置能满足额定拖拽载荷的强度要求，两侧延伸段在侧方撞击时能有效分散冲击力，不会出现局部断裂、变形侵入车身的问题。杠体的整体重量控制在合理区间，不会过度增加车尾的簧下质量，避免影响车辆的原厂悬挂调校特性，同时钢制材料的抗冲击性能远优于原厂塑料后杠，在低温环境下也不会出现塑料材质脆裂的问题，适配北方严寒地区、高海拔越野场景的使用需求。
