凸轮驱动式流体抽吸执行机构三维设计

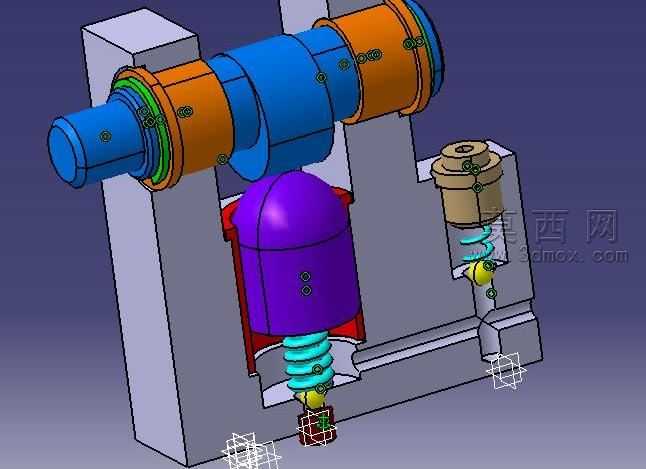

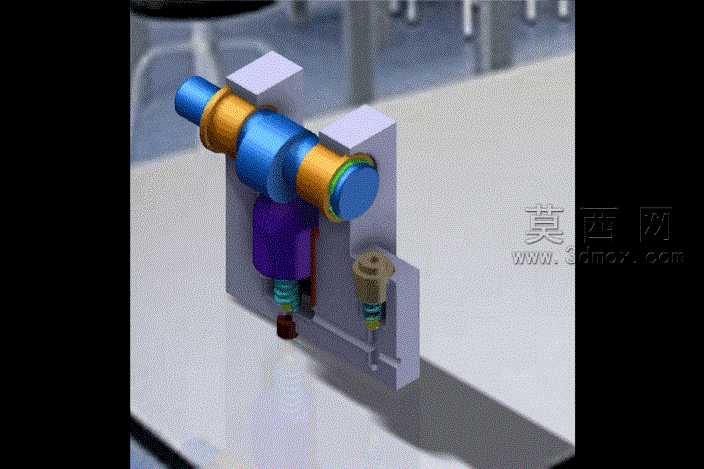

本作品为凸轮驱动式流体抽吸执行机构的三维建模成果，建模阶段严格遵循机械设计的公差配合规范，对每一处装配间隙、零件定位基准都做了精准设定，确保虚拟装配下无干涉、无错位问题。渲染环节采用分层材质赋予方案：机架类支撑零件选用哑光灰铸铁材质，调整粗糙度参数模拟铸件表面的细微磨砂质感，还原工业金属的厚重感；凸轮轴主体采用亮蓝色工程塑料材质，添加轻微的表面反光效果，区分传动件与支撑件的视觉层次；轴套、端盖类零件选用橙色阳极氧化铝材质，调整金属度与高光参数，呈现硬质氧化层的细腻金属光泽；活塞缸体采用半透明紫色工程塑料材质，适当调低不透明度参数，可直观展示缸体内部的活塞、弹簧组件布局；弹簧、阀芯类小尺寸零件分别采用青蓝色弹簧钢、黄铜材质，还原弹性元件与密封连接件的真实材质特性。结构设计上采用卧式凸轮轴搭配立式柱塞缸的布局，凸轮轴通过两端轴承座固定在L型机架上，轴上设置多组偏心凸轮轮廓，分别对应两组立式抽吸单元；每个抽吸单元由缸体、复位弹簧、球形阀芯、底部接头组成，凸轮旋转时推动柱塞下行压缩弹簧，带动阀芯开启完成流体排出，凸轮转过升程段后弹簧复位带动柱塞上行，阀芯闭合完成流体抽吸，两组单元可通过凸轮轮廓的相位差实现交替抽吸，保证流体输出的连续性。设计思路围绕紧凑化、可视化的需求展开，将传动部件与执行部件集成在同一机架上，减少冗余的支撑结构，同时通过差异化的材质配色，让使用者无需剖切模型即可快速区分不同功能的零件，清晰理解凸轮驱动流体抽吸的工作原理，建模过程中对凸轮轮廓曲线做了运动学校验，确保柱塞的运动行程、速度变化符合流体抽吸的工况要求，避免出现刚性冲击影响机构运行稳定性。
