带运动仿真分析的槽轮间歇传动机构

　　这套间歇传动结构核心采用槽轮配合主动拨盘的经典传动逻辑，是自动化产线中实现工位步进转位最常用的机械结构之一，广泛应用于多工位装配转盘、包装机械送料工位、机床自动转位刀架、轻工机械的间歇送料单元中，相比棘轮传动、凸轮间歇分割器，槽轮结构的加工门槛更低，传动过程无刚性冲击，在中低速间歇传动场景下的维护成本优势十分明显。

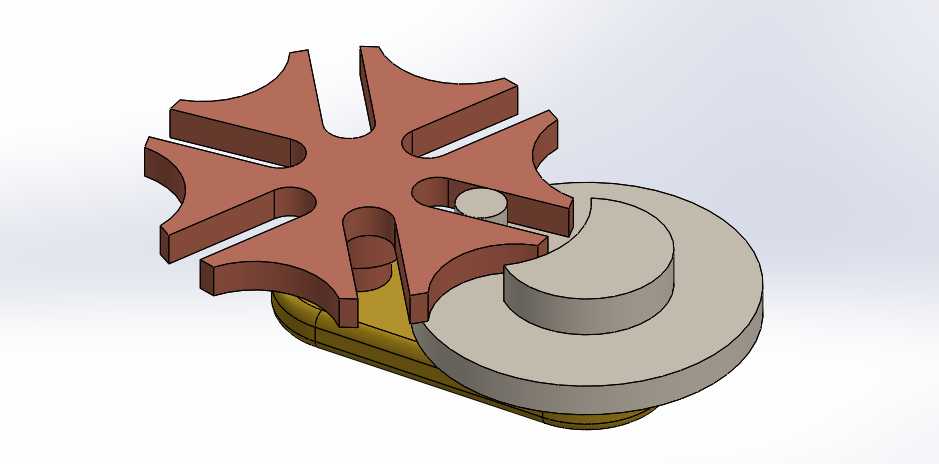

　　从结构设计逻辑来看，这套机构的槽轮部分开设了六个径向槽，对应主动拨盘每旋转一周，槽轮完成60度的步进转位，转位过程中拨盘上的圆柱销完全嵌入槽轮的径向槽内，带动槽轮转动，当圆柱销脱离径向槽后，拨盘上的凹形锁止弧会与槽轮外缘的凸弧完全贴合，此时槽轮被完全锁止，无法自由转动，保证工位停留阶段的定位精度，不会因为负载波动出现工位偏移的问题。设计过程中需要严格控制拨盘回转中心与槽轮回转中心的中心距，这个尺寸直接决定了圆柱销进入径向槽时的切入角度，中心距偏差过大会导致圆柱销与槽壁出现卡滞，甚至在高速运转时出现刚性碰撞，加剧槽轮的磨损。

　　实际应用中，这套机构的安装边界需要重点考量：槽轮的轴向厚度需要根据传递扭矩核算，一般中轻载场景下槽轮厚度取槽轮外径的1/8到1/6即可，拨盘的安装高度需要与槽轮的径向槽中心面完全重合，避免圆柱销承受额外的轴向力，长期运转导致销子弯曲变形。底座部分的定位销孔需要与两个回转中心的位置严格对应，装配时需要先固定槽轮轴，再调整拨盘轴的位置，手动盘车确认圆柱销进出径向槽无卡滞、锁止弧贴合无间隙后，再紧固拨盘轴的固定螺栓。

　　从功能特性来看，这套六槽槽轮机构的动停比为1:5，也就是拨盘旋转一周的周期内，槽轮转动的时间占六分之一，剩余六分之五的时间处于锁止静止状态，这个动停比参数适配大多数需要长时间停留完成装配、检测、压装工序的多工位设备，若需要调整动停比，只需要更改槽轮的槽数，或者调整拨盘上圆柱销的数量即可，比如四槽槽轮的动停比为1:3，适合转位时间占比更高的送料场景，双圆柱销的拨盘则可以实现拨盘转一周槽轮完成两次步进，适配更高节拍的生产需求。

　　设计建模过程中，运动仿真的核心验证点有三个：首先是圆柱销切入径向槽瞬间的接触应力，确认槽口位置不会因为应力集中出现早期断裂；其次是锁止弧的配合间隙，间隙过大会导致锁止阶段槽轮存在窜动间隙，影响工位定位精度，间隙过小则会导致锁止弧面出现摩擦磨损，长期运转后出现卡滞；最后是机构运转过程中的动平衡校验，拨盘由于存在偏心的圆柱销结构，高速运转时会产生离心振动，需要在拨盘对应位置做去重平衡处理，降低整机的振动噪音。

　　这套结构的外形尺寸没有统一的固定标准，完全根据配套设备的工位转盘直径、转位负载大小做缩放设计，一般小型轻工设备上使用的槽轮外径在80mm到150mm之间，中心距对应在100mm到180mm范围，重型机床转位刀架上使用的槽轮外径可以达到300mm以上，对应的槽轮、拨盘材质会选用40Cr调质处理，槽口位置做高频淬火提升耐磨性，圆柱销则采用轴承钢淬火处理，降低长期运转的磨损量。实际选型应用时，不能直接照搬模型尺寸，需要根据实际负载扭矩、转位节拍、安装空间做参数化调整，尤其是槽轮的槽口圆角、拨盘锁止弧的半径尺寸，需要严格按照机械设计手册的参数公式计算，不能随意绘制，否则很容易出现运动干涉或者锁止失效的问题。

　　在装配调试环节，需要注意两个回转轴的平行度公差，平行度偏差超过0.02mm时，圆柱销与槽壁的接触会变成线接触偏载，加剧局部磨损，同时锁止弧的配合也会出现局部卡滞，增加驱动电机的负载。日常维护时只需要定期在槽轮槽面、拨盘锁止弧面、圆柱销配合位置涂抹润滑脂，就能保证机构长期稳定运行，相比其他复杂间歇传动结构，这套结构的故障点极少，只要装配精度达标，基本可以实现数年无故障运行，非常适合中小企业的自动化设备改造场景使用，不需要采购高价的成品分割器，只需要普通的铣削、钻削设备就能完成零件加工，大幅降低设备的制造成本。
