蒸汽机用铝合金活塞连杆结构设计

　　在往复式蒸汽机的动力传递链路里，活塞连杆是衔接活塞组与曲轴的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与动力传递效率，这款铝合金材质的连杆结构，正是针对中小功率固定式蒸汽机的运行工况完成的结构设计。不同于内燃机连杆的紧凑高负荷设计取向，蒸汽机的工作介质是压力相对稳定的饱和蒸汽，做功行程的压力冲击远小于燃油内燃机，但长期处于高温高湿的蒸汽接触环境，同时需要兼顾往复运动的惯性控制，因此选用铝合金作为基材，既能够降低往复运动件的整体质量，减少曲轴端的不平衡惯性载荷，也能在蒸汽环境下形成致密氧化层抵御介质腐蚀，相比钢制连杆能有效降低运动副的磨损速率。

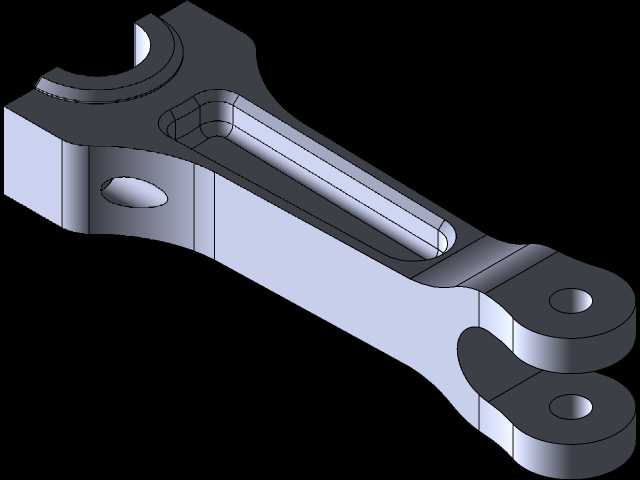

　　从结构功能来看，连杆的大端采用剖分式分叉结构，对应曲轴的曲柄销安装位，两个同轴的安装孔用于装配轴瓦与锁紧螺栓，安装时需要保证孔位的同轴度公差控制在0.02mm以内，避免曲柄销运转时出现偏磨；小端的整圆式环孔用于连接活塞销，孔内预留了衬套安装余量，工作时可随活塞的往复摆动做小角度回转，承接活塞传递来的蒸汽推力。杆身部分采用了工字形截面的轻量化设计，中间的长条形减重槽在不削弱杆身抗弯、抗扭截面模量的前提下，尽可能去除了非受力区域的多余材料，杆身侧面的工艺孔用于装配时的定位与润滑油路的导通，可将曲轴端飞溅的润滑油引导至小端衬套位置，保证活塞销的持续润滑。

　　设计过程中首先需要匹配的是蒸汽机的气缸行程与曲柄半径，这款连杆的中心距对应CA6140车床适配的教学演示类蒸汽机参数，大小端孔的中心距严格匹配活塞运动的行程边界，避免活塞运行到上止点时碰撞气缸盖，或是下止点时脱出气缸套。安装边界上，大端的剖分面采用平切口设计，两个安装耳的螺栓孔间距需要匹配对应曲轴曲柄的开档尺寸，装配后连杆大端的侧面与曲柄臂之间预留0.1-0.2mm的轴向间隙，允许运转过程中的热膨胀量；小端的外径尺寸需要匹配活塞内部的销座开档空间，避免活塞摆动时连杆与销座发生运动干涉。杆身的截面过渡区域全部采用圆角平滑过渡，避免应力集中，在长期交变载荷作用下不会出现疲劳断裂的风险。

　　实际应用场景中，这类连杆除了用于固定式小型蒸汽机的动力传输，也可作为教学演示模型、复古动力装置的核心传动部件使用，铝合金的材质特性让其在低速运转工况下无需额外的动平衡校正即可平稳运行，杆身的减重设计也降低了对飞轮转动惯量的要求，能够让整套蒸汽机在较低的蒸汽压力下即可顺利启动运转。结构设计时充分考虑了加工工艺性，所有的安装孔、平面都可通过普通铣床、钻床完成加工，无需特殊的成型工艺，小批量试制时的加工成本较低，也便于后期的维护更换，当衬套或轴瓦出现磨损时，只需拆解两端的锁紧螺栓即可完成零件更换，无需整体更换连杆构件。
