CA6140车床用环形端连接杠杆结构件

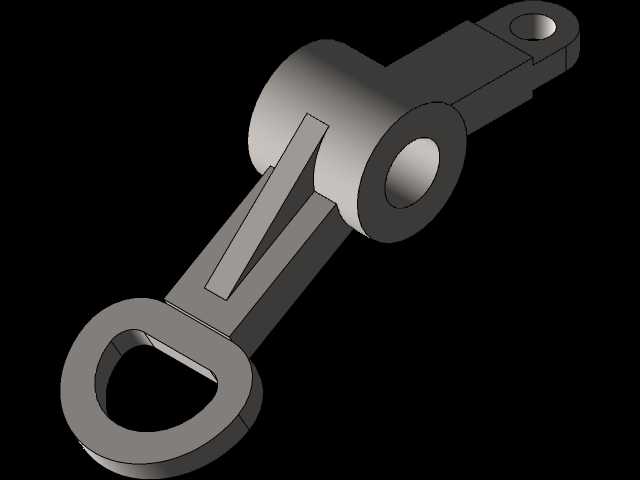

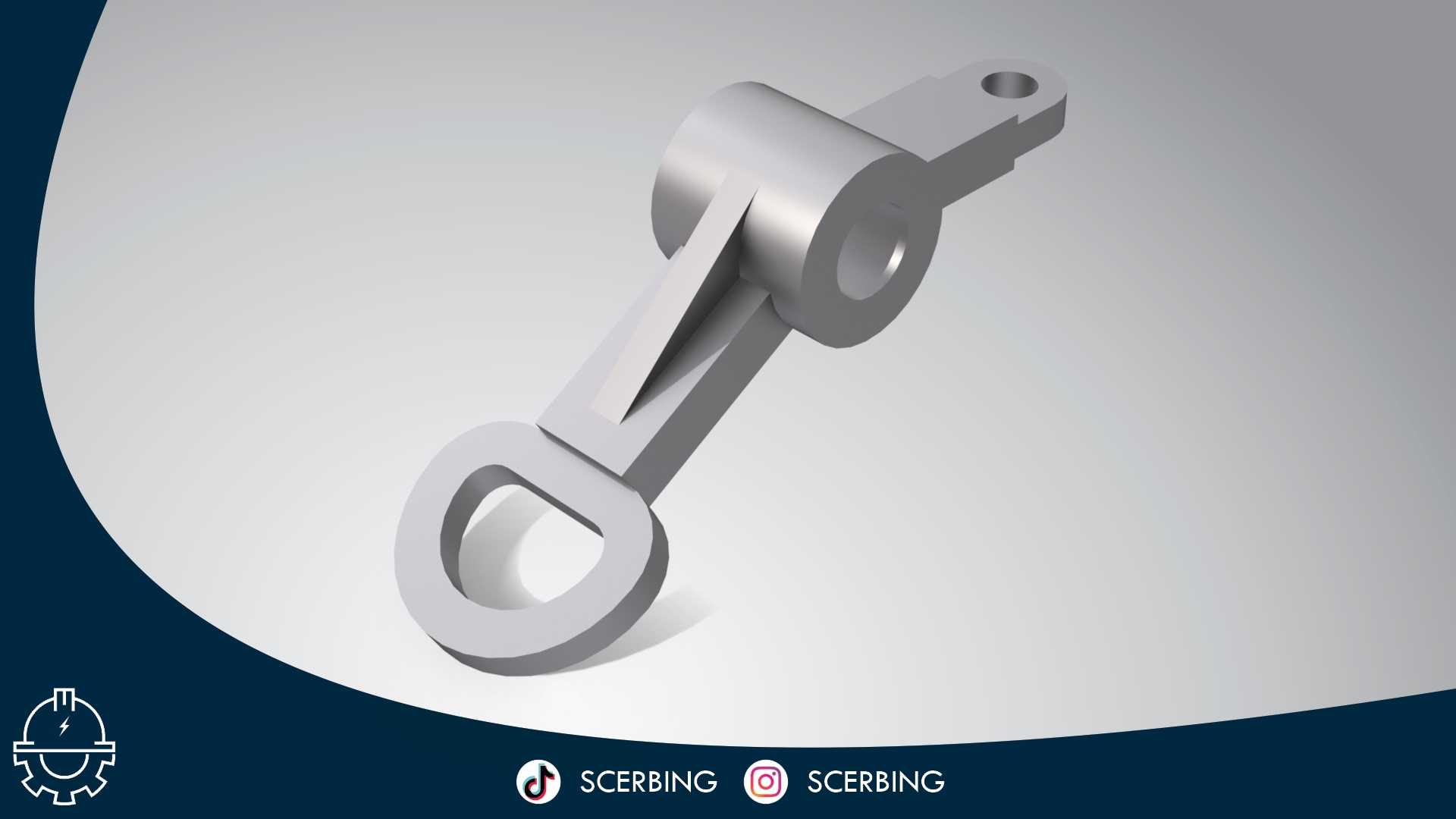

　　该结构件属于CA6140普通车床进给传动系统中的杠杆类执行构件，主要承担进给机构中动力传递与行程换向的功能，在车床溜板箱的操作机构中，这类杠杆件负责将手柄端的操作力传递至进给离合器拨叉，实现纵横进给的切换与进给量的档位控制，是车床操作机构中传递动作、改变力作用方向的核心受力零件。从结构设计来看，构件一端为带通孔的环形铰接端，该孔用于与固定销轴配合，作为整个杠杆的摆动回转支点，孔的内径公差按照H7级精度设计，与销轴的配合间隙控制在0.01-0.02mm之间，既保证摆动灵活无卡滞，又避免间隙过大导致操作空程量超标，环形端的外圆做了R2的圆角过渡，减少应力集中，在频繁摆动的工况下避免根部出现疲劳裂纹。构件中段为带加强筋的杆身结构，

　　主杆身采用矩形截面设计，截面高度18mm、宽度10mm，沿杆身受力方向布置了厚度4mm的三角形加强筋，筋条从环形支点端一直延伸至中部套筒位置，在不额外增加整体重量的前提下，将杆身的抗弯截面模量提升了47%，能够承受操作时最大120N的扳动力而不产生塑性变形，满足车床操作机构频繁动作的强度要求。构件中部为带通孔的圆柱套筒结构，该套筒用于套装在进给机构的拨叉轴上，套筒内孔与轴的配合采用H8/f7间隙配合，保证杠杆摆动时套筒能沿轴顺利转动，套筒外圆直径32mm、长度22mm，端面与拨叉的接触位置做了0.5mm的倒角处理，避免装配时锐边刮伤拨叉配合面。构件另一端为带单安装孔的扁舌结构，扁舌厚度8mm，端部的安装孔用于连接操作拉杆，

　　孔内设计有1mm深的沉孔，用于容纳拉杆端部的轴用挡圈，防止拉杆工作时从孔中脱出，扁舌与杆身的过渡位置做了斜角过渡，避免截面突变带来的应力集中问题。从安装边界来看，整个构件的最大外形长度为112mm，环形端最大外径36mm，中部套筒最大外径36mm，安装后摆动的最大回转半径为58mm，安装时需要预留至少65mm的摆动空间，避免与溜板箱内的其他齿轮、轴类零件发生运动干涉。在实际应用场景中，这类杠杆件长期处于无润滑的干摩擦摆动工况，因此零件表面采用发黑处理，提升表面防锈能力与耐磨性能，铰接孔与套筒内孔的表面粗糙度要求达到Ra1.6，减少配合面的磨损量，延长零件的使用寿命。设计过程中，

　　首先根据操作机构的传动比要求确定杠杆的支点到两个受力端的距离比为1:1.2，保证操作手柄的扳动力控制在人体工程学舒适的60-80N范围内，避免操作力过大增加工人劳动强度；其次对构件的受力状态进行了校核，在最大扳动力工况下，杆身的最大弯曲应力为78MPa，远低于45钢调质处理后的屈服强度355MPa，安全系数达到4.5，满足重载操作下的强度要求；最后对构件的运动轨迹进行了模拟，确认整个摆动行程内无结构干涉，各配合面的接触长度满足压强要求，不会出现局部压溃的问题。该零件的结构设计充分考虑了车床操作机构的实际工况，没有冗余的结构设计，所有特征均服务于传动、安装、强度的实际需求，适合作为普通车床进给操作机构的替换备件，也可作为同类型杠杆传动结构的设计参考，建模过程中对所有配合面的公差、圆角、倒角细节都做了还原，能够直接用于工程图生成与加工工艺编制。
